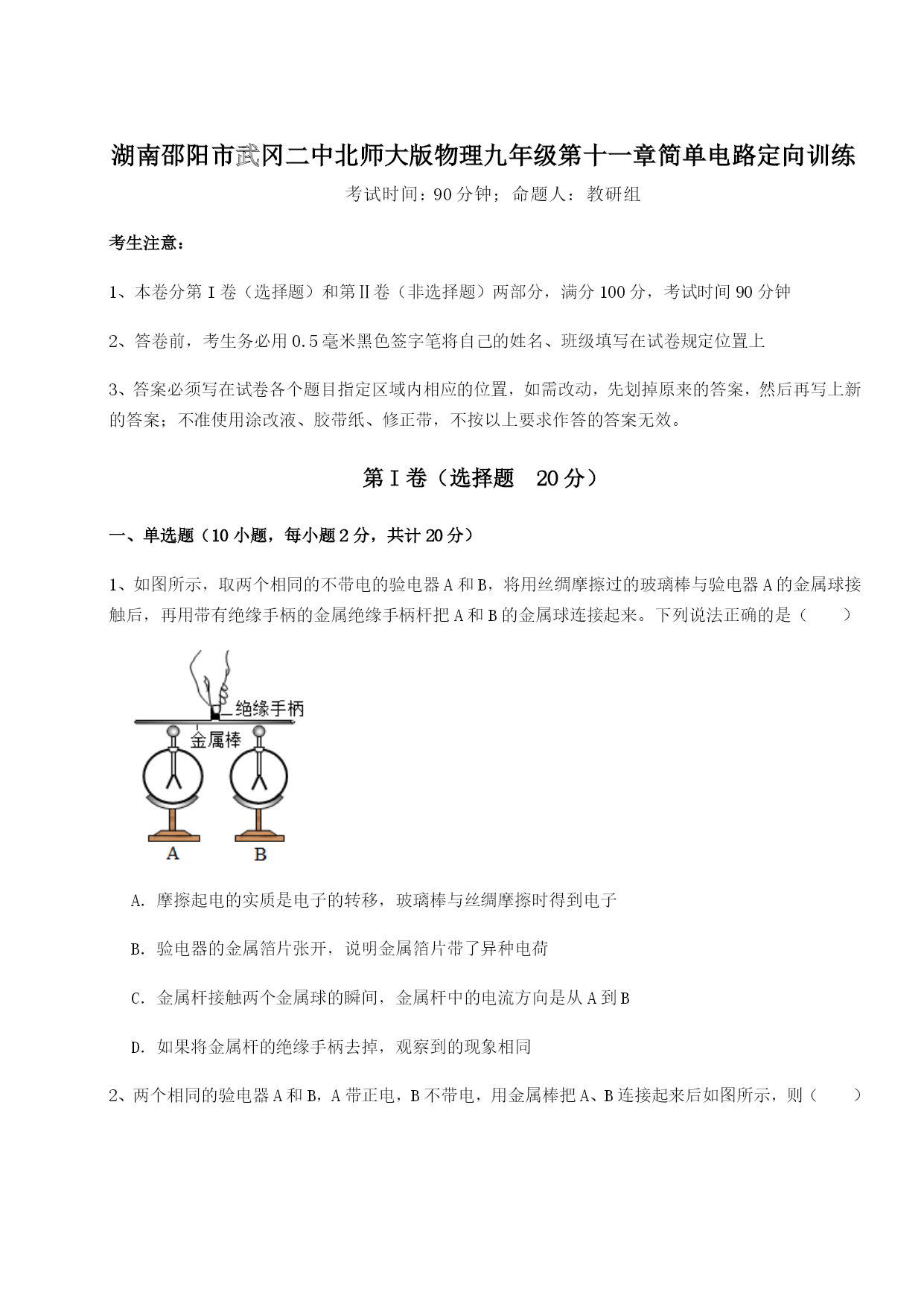

湖南邵阳市武冈二中北师大版物理九年级第十一章简单电路定向训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，取两个相同的不带电的验电器A和B，将用丝绸摩擦过的玻璃棒与验电器A的金属球接触后，再用带有绝缘手柄的金属绝缘手柄杆把A和B的金属球连接起来。下列说法正确的是（）A．摩擦起电的实质是电子的转移，玻璃棒与丝绸摩擦时得到电子B．验电器的金属箔片张开，说明金属箔片带了异种电荷C．金属杆接触两个金属球的瞬间，金属杆中的电流方向是从A到BD．如果将金属杆的绝缘手柄去掉，观察到的现象相同2、两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（）A．A中正电荷通过金属棒流向B，B带正电荷B．B中负电荷通过金属棒流向A，B带正电荷C．金属棒中有持续电流从A流向B，使B张角增大D．金属棒中有持续电流从B流向A，使A张角先减小后增大3、下列选项中，正确的是（）A．人体安全电压为36VB．手电筒正常工作时电流约10AC．新能源汽车的效率可达100%D．10个电子所带电荷量为1.6×10-18C4、下列关于电压的叙述正确的是（）A．电压是形成电流的原因B．电路中只要有电压就一定有电流C．对人体的安全电压是36VD．教室里电灯的供电电压是110V5、下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是（）A．B．C．D．6、如图所示的电路中，三个灯泡并联的电路是（）A．B．C．D．7、常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是A．B．C．D．8、下列描述符合实际的是（）A．手机正常工作的电流约为10AB．家用电冰箱正常工作电流约10mAC．对人体的安全电压为36VD．一节干电池的电压为1.5V9、下列图中，要使滑动变阻器的滑片向右滑动时接入电路的电阻变大，则接线方法正确的是（）A．B．C．D．10、如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。发生这一现象的原因，可能是()A．通过L2的电流比L1的小B．L2发生了断路C．L2发生了短路D．L1发生了短路第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、在图所示的电路中，电源电压为U．闭合开关S，发现至少有一个电表的示数为零。向右移动滑动变阻器的滑片P，观察到三个电表的示数均不变。已知电阻R1、滑动变阻器R2中有一个出现了故障。请写出两个电压表的示数及对应的故障，。2、一节新干电池的电压为伏，日常生活中，人们常用几节干电池（选填“串联”或“并联”）后为一些如手电筒、小型收音机等小的用电器供电。在实验室中，测量电流的仪器是。3、如图所示，若闭合开关S，电路将路（选填“断”、“短”或“通”）．若要使电路中的两灯L1和L2串联，则应拆除一根导线（选填“a”、“b”或“c”）．若要使电路中的两灯L1和L2并联，则改变一根导线（选填“a”、“b”或“c”）的接法即可．4、铅笔芯是石墨和黏土混合制成的。不同类型的铅笔的笔芯软硬程度不同，其中6H的铅笔芯最硬，6B的铅笔芯最软，H的铅笔芯软硬居中。铅笔芯是导体，那么铅笔芯的电阻大小与其软硬度是否有关呢？小明用如图所示的装置探究这个问题。他先后将6B、HB和6H的铅笔芯分别接入电路A、B两点间，通过观察，比较出三者电阻的大小。用此方法比较电阻大小的依据是：。他选取的这三支铅笔芯应满足的条件是：。5、如图所示电路，若甲、乙均为电流表时，断开开关S，两电流表读数之比，此时、的电压之比；若甲、乙均为电压表时，闭合开关S，则甲、乙两电压表的读数之比。6、如图所示，一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端。当带电的塑料棒靠近铝箔条一端时，原来静止的铝箔条绕针向塑料棒方向旋转，该现象表明塑料棒与铝条之间存在力，还说明力可以改变物体的。7、一节新干电池的电压为伏，金属导体中的电流是由自由电子的定向移动形成的，自由电子带电（选填“正”或“负”），其定向移动方
