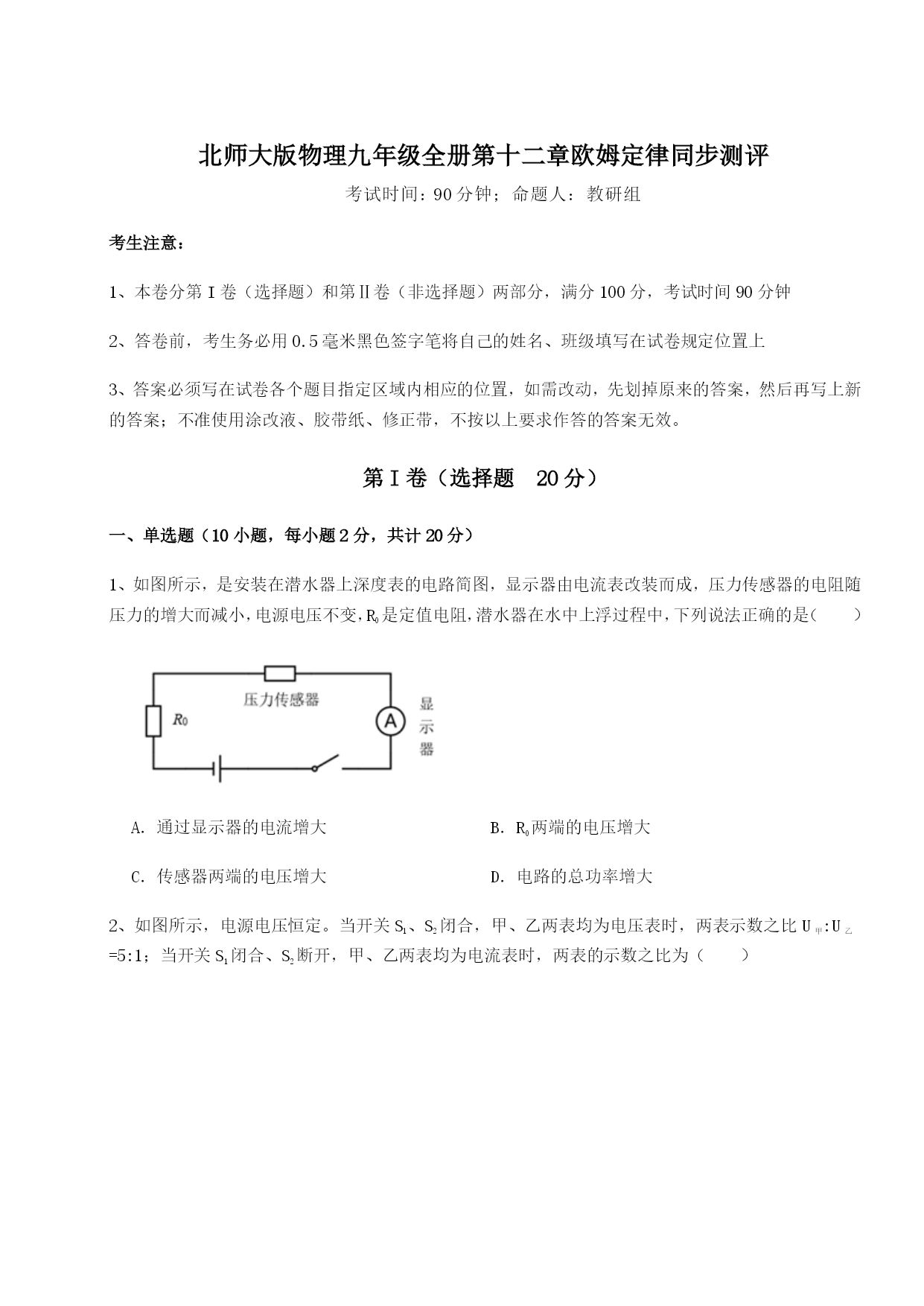

北师大版物理九年级全册第十二章欧姆定律同步测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，是安装在潜水器上深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻随压力的增大而减小，电源电压不变，R0是定值电阻，潜水器在水中上浮过程中，下列说法正确的是（）A．通过显示器的电流增大B．R0两端的电压增大C．传感器两端的电压增大D．电路的总功率增大2、如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（）A．5:4B．3:5C．4:5D．4:13、如图所示，电阻R1与R2并联，电源电压恒定不变，闭合开关S1、S2，以下说法正确的是（）A．只断开S1，A示数增大B．只断开S1，A示数不变C．只断开S2，A示数减小D．只断开S2，A1示数减小4、如图所示的电路中，R是滑动变阻器，L是小灯泡，闭合开关S，在确保各元件安全的前提下，把滑动变阻器的滑片P自左向右移动，下列选项正确的是（）A．电流表示数变大B．电流表示数不变C．小灯泡L变亮D．小灯泡L变暗5、由欧姆定律I＝可导出变形R=，对此表达式，下面说法正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻是导体本身的一种性质，跟电压、电流无关D．通过导线的电流为0时，其电阻变为06、如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，电流表A2的示数变小D．当开关S2断开时，通过L1的电流变小7、如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出如图中的I-U关系图像正确的是（）A．B．C．D．8、某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（）A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．该导体的电阻为5ΩD．当导体两端的电压为2V时，电流为0.6A9、下列四个电路中，当滑动变阻器的滑片向右移动时，电压表与电流表示数的比值变小的是（）A．B．C．D．10、在图甲所示电路中，电源电压保持不变，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则（）A．电压表V1示数变大B．R1＝5ΩC．电阻R2的最大阻值为10ΩD．电源电压U＝5V第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、将阻值为的均匀导线对折后的阻值为，将此时的导线两端加电压时，通过导线的电流为A。2、某导体两端的电压为2伏，5秒内通过该导体横截面的电荷量为10库，通过该的电流为安，该导体的电阻为欧；若将该导体两端的电压调整为6伏，导体的电阻为欧。3、用一根长、横截面积为的铜质导线，电阻约为，跟电源的两极直接连接起来，那么通过导线的电流约为A。4、某用电器正常工作的电压为6V，阻值为15Ω，正常工作时的电流为A，将它与一只30Ω的定值电阻串联后接到电压是V的电源上，此用电器才能正常工作。5、某段导体两端加12V电压时，通过导体的电流为0.3A，导体的电阻是Ω；当导体两端电压为4V时，通过导体的电流为A；当导体两端电压为0V时，导体的电阻是Ω。6、如图是一种电子体重秤的工作原理图。其中电源电压U是6V，R0是10Ω的定值电阻，R是压力传感器，其阻值随压力变化关系如图所示。如果小李同学称后显示为50kg，此时电路中的电流是A；如果被测者体重变大时，R0消耗的电功率会（选填“变大”、“不变”或“变小”）。（g取10N/kg）7、如图所示电路，电源电压保持不变，定值电阻R的阻值为30Ω，闭合开关S，当滑动变阻器的滑片P移到a端时，电流表的示数为0.75A，当滑动变阻器的滑片P移到b端时，电流表的示数为1.25A，则电源电压为V。8、图甲所示电路，闭合开关S，滑片P从a向b移动的过程中，小灯泡的亮度；当P移动到b端时，电压表的指针位置如图乙所示，
