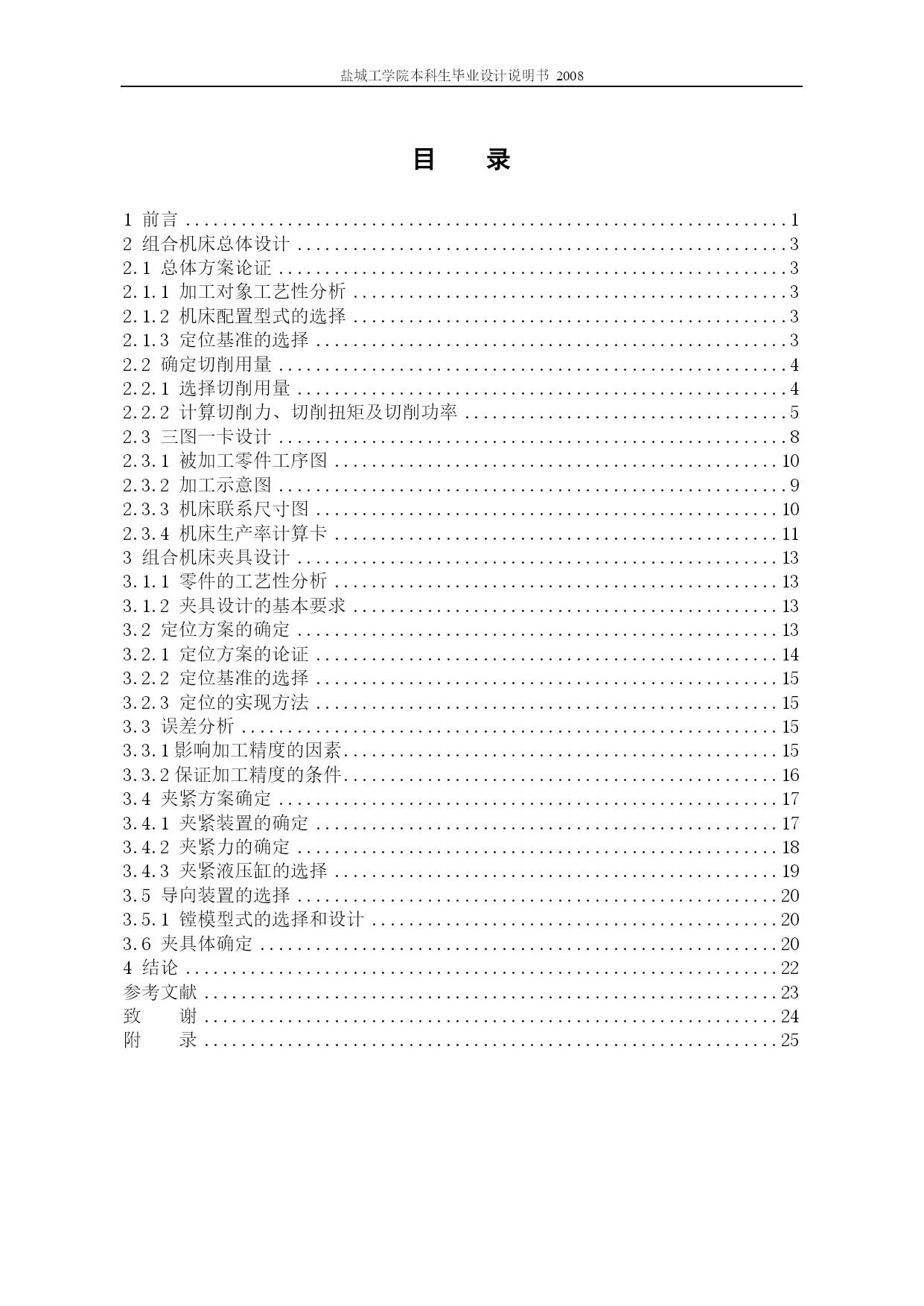

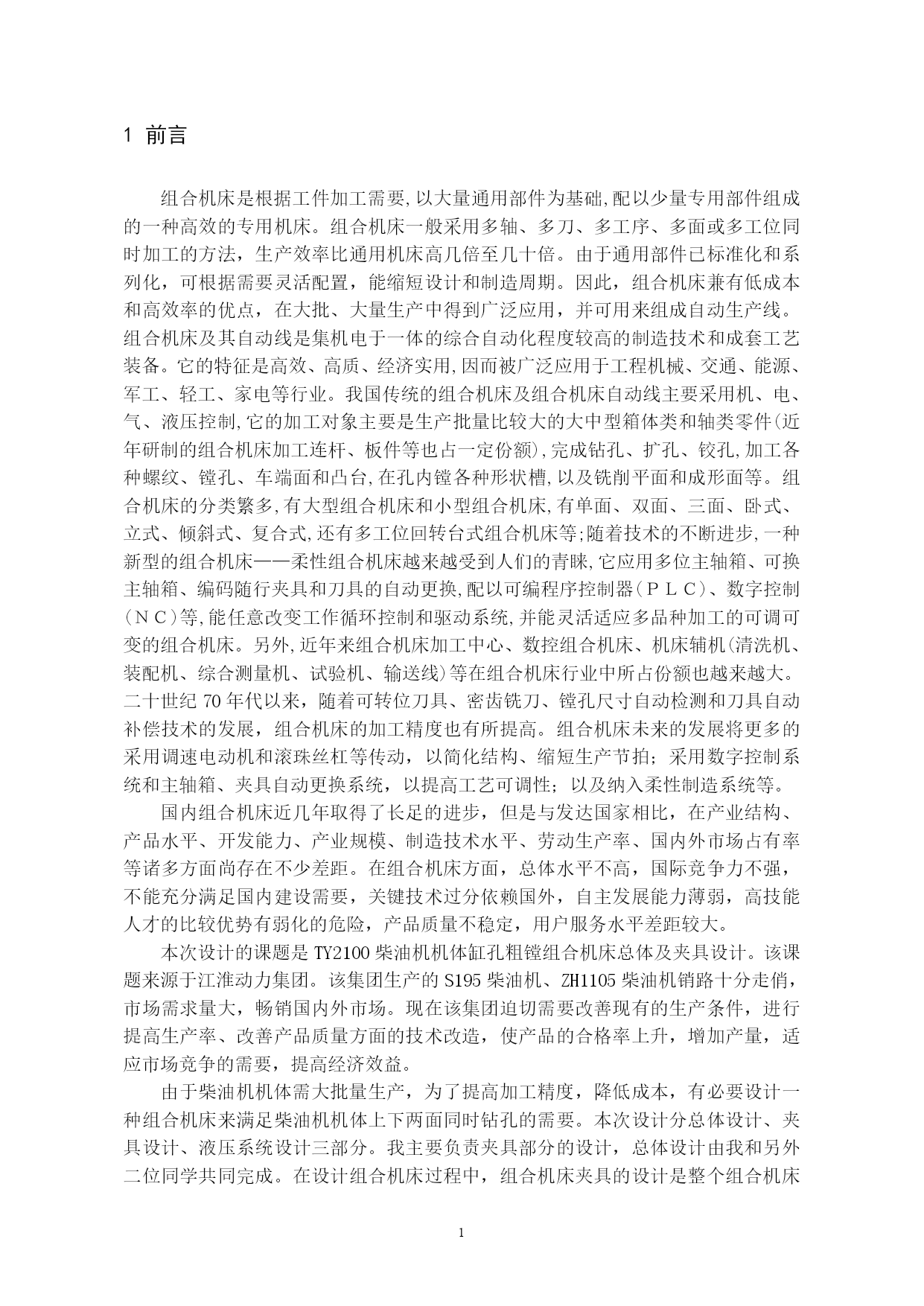

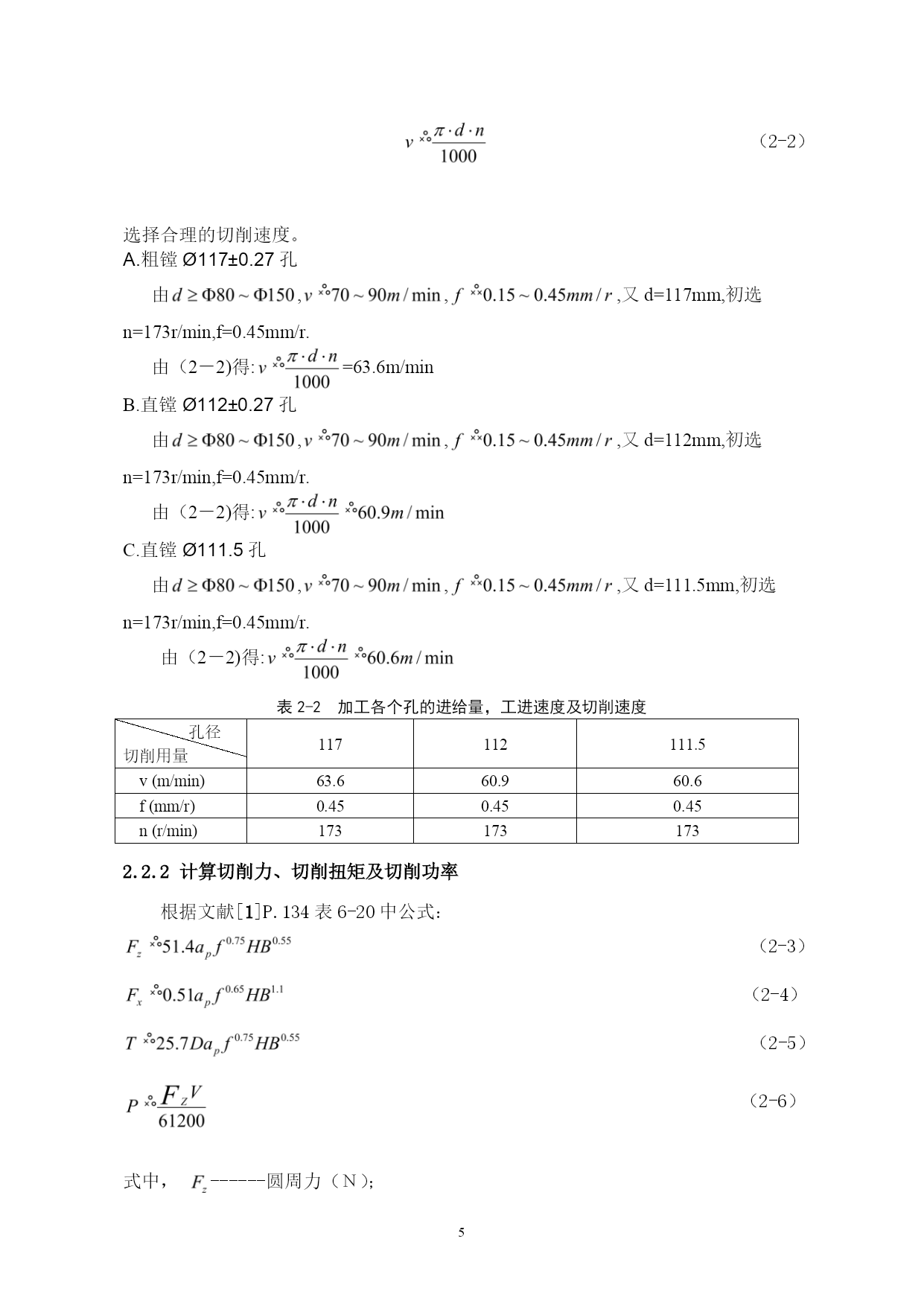

TY2100柴油机机体缸孔粗镗组合机床总体及夹具设计盐城工学院本科生毕业设计说明书2008目录TOC\o"1-3"\u1前言12组合机床总体设计32.1总体方案论证32.1.1加工对象工艺性分析32.1.2机床配置型式的选择32.1.3定位基准的选择32.2确定切削用量42.2.1选择切削用量42.2.2计算切削力、切削扭矩及切削功率52.3三图一卡设计82.3.1被加工零件工序图102.3.2加工示意图92.3.3机床联系尺寸图102.3.4机床生产率计算卡113组合机床夹具设计133.1.1零件的工艺性分析133.1.2夹具设计的基本要求133.2定位方案的确定133.2.1定位方案的论证143.2.2定位基准的选择153.2.3定位的实现方法153.3误差分析153.3.1影响加工精度的因素153.3.2保证加工精度的条件163.4夹紧方案确定173.4.1夹紧装置的确定173.4.2夹紧力的确定183.4.3夹紧液压缸的选择193.5导向装置的选择203.5.1镗模型式的选择和设计203.6夹具体确定204结论22参考文献23致谢24附录251前言组合机床是根据工件加工需要,以大量通用部件为基础,配以少量专用部件组成的一种高效的专用机床。组合机床一般采用多轴、多刀、多工序、多面或多工位同时加工的方法，生产效率比通用机床高几倍至几十倍。由于通用部件已标准化和系列化，可根据需要灵活配置，能缩短设计和制造周期。因此，组合机床兼有低成本和高效率的优点，在大批、大量生产中得到广泛应用，并可用来组成自动生产线。组合机床及其自动线是集机电于一体的综合自动化程度较高的制造技术和成套工艺装备。它的特征是高效、高质、经济实用,因而被广泛应用于工程机械、交通、能源、军工、轻工、家电等行业。我国传统的组合机床及组合机床自动线主要采用机、电、气、液压控制,它的加工对象主要是生产批量比较大的大中型箱体类和轴类零件(近年研制的组合机床加工连杆、板件等也占一定份额),完成钻孔、扩孔、铰孔,加工各种螺纹、镗孔、车端面和凸台,在孔内镗各种形状槽,以及铣削平面和成形面等。组合机床的分类繁多,有大型组合机床和小型组合机床,有单面、双面、三面、卧式、立式、倾斜式、复合式,还有多工位回转台式组合机床等;随着技术的不断进步,一种新型的组合机床——柔性组合机床越来越受到人们的青睐,它应用多位主轴箱、可换主轴箱、编码随行夹具和刀具的自动更换,配以可编程序控制器(ＰＬＣ)、数字控制(ＮＣ)等,能任意改变工作循环控制和驱动系统,并能灵活适应多品种加工的可调可变的组合机床。另外,近年来组合机床加工中心、数控组合机床、机床辅机(清洗机、装配机、综合测量机、试验机、输送线)等在组合机床行业中所占份额也越来越大。二十世纪70年代以来，随着可转位刀具、密齿铣刀、镗孔尺寸自动检测和刀具自动补偿技术的发展，组合机床的加工精度也有所提高。组合机床未来的发展将更多的采用调速电动机和滚珠丝杠等传动，以简化结构、缩短生产节拍；采用数字控制系统和主轴箱、夹具自动更换系统，以提高工艺可调性；以及纳入柔性制造系统等。国内组合机床近几年取得了长足的进步，但是与发达国家相比，在产业结构、产品水平、开发能力、产业规模、制造技术水平、劳动生产率、国内外市场占有率等诸多方面尚存在不少差距。在组合机床方面，总体水平不高，国际竞争力不强，不能充分满足国内建设需要，关键技术过分依赖国外，自主发展能力薄弱，高技能人才的比较优势有弱化的危险，产品质量不稳定，用户服务水平差距较大。本次设计的课题是TY2100柴油机机体缸孔粗镗组合机床总体及夹具设计。该课题来源于江淮动力集团。该集团生产的S195柴油机、ZH1105柴油机销路十分走俏，市场需求量大，畅销国内外市场。现在该集团迫切需要改善现有的生产条件，进行提高生产率、改善产品质量方面的技术改造，使产品的合格率上升，增加产量，适应市场竞争的需要，提高经济效益。由于柴油机机体需大批量生产，为了提高加工精度，降低成本，有必要设计一种组合机床来满足柴油机机体上下两面同时钻孔的需要。本次设计分总体设计、夹具设计、液压系统设计三部分。我主要负责夹具部分的设计，总体设计由我和另外二位同学共同完成。在设计组合机床过程中，组合机床夹具的设计是整个组合机床设计工作的重要部分之一。虽然夹具零件的标准化程度高，使设计工作量大为减少，设计周期大为缩短，但在夹具设计过程中，在保证加工精度的前提下，如何综合考虑生产率、经济性和劳动条件等因素，还有一定的难度。设计该组合机床思路如下：仔细分析零件的特点，以确定零件合理可行的加工方法（
