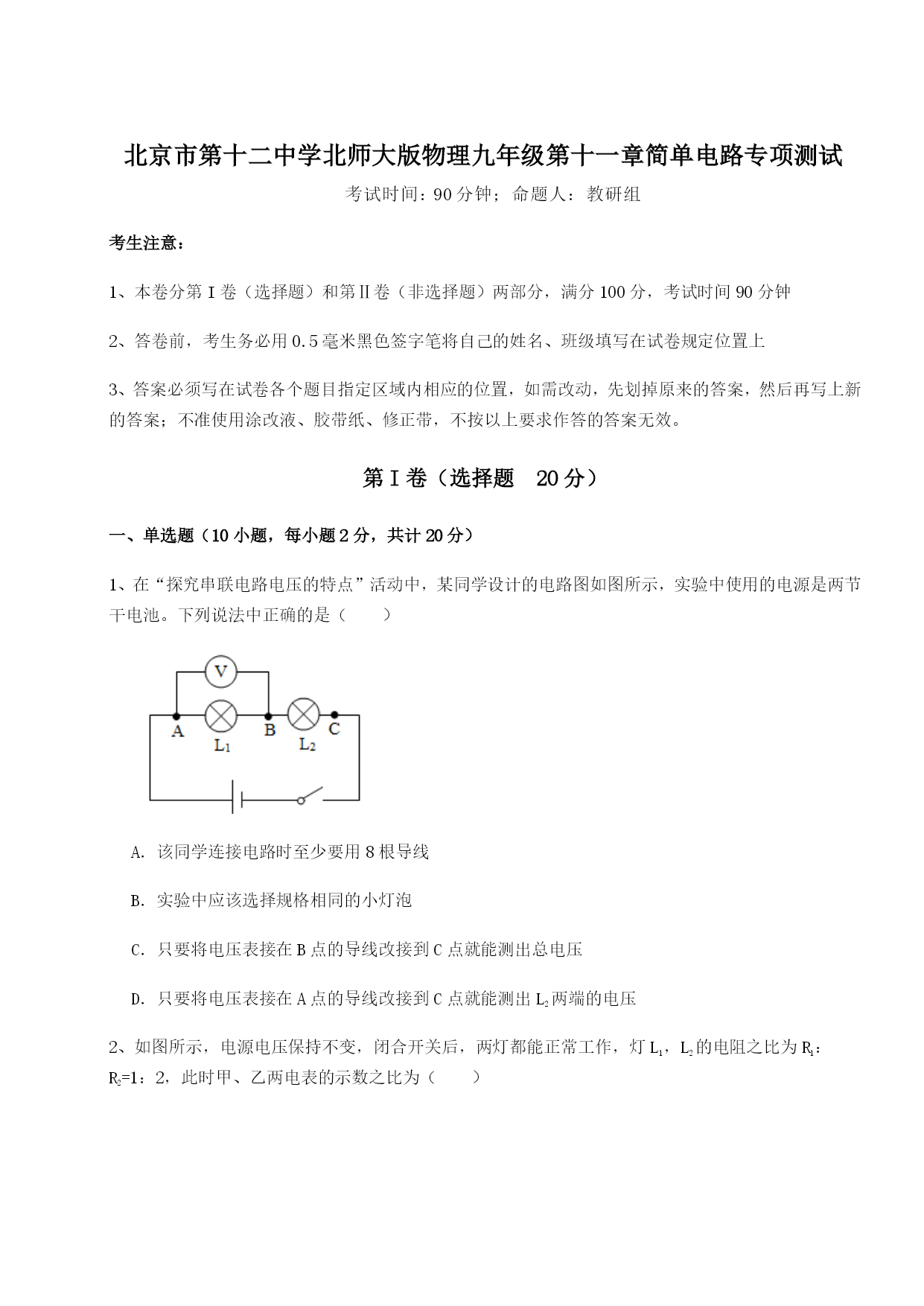

北京市第十二中学北师大版物理九年级第十一章简单电路专项测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（）A．该同学连接电路时至少要用8根导线B．实验中应该选择规格相同的小灯泡C．只要将电压表接在B点的导线改接到C点就能测出总电压D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压2、如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（）A．2：1B．1：2C．3：2D．2：33、质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较（）A．铜丝电阻较大B．铝丝电阻较大C．铜丝和铝丝电阻可能一样大D．无法判断谁的电阻较大4、小明家所在的小区安装了自动售水机，售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。以下如图简化电路符合要求的是（）A．B．C．D．5、如图所示，验电器A带上正电荷，B带上负电荷，用金属棒连接金属棒，则电子移动的方向及电流方向正确的是（）A．电子由A到B，电流由B到AB．电子由A到B，电流由A到BC．电子由B到A，电流由B到AD．电子由B到A，电流由A到B6、如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（）A．B．C．D．7、一个不带电物体甲与带正电的物体乙接触，不正确的说法是（）A．甲获得质量带正电B．乙获得电子，正电量减少C．甲失去电子带正电D．乙获得电子数等于甲失去的电子数8、如图是小红在测量小灯泡电功率时连接实验器材的情况其中错误的是（）A．电流表没有串联接入电路中B．电压表没有与灯泡并联C．滑动变阻器的接线柱的连接D．开关没有串联接入电路中9、下列关于电压的叙述正确的是（）A．电压是形成电流的原因B．电路中只要有电压就一定有电流C．对人体的安全电压是36VD．教室里电灯的供电电压是110V10、如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。发生这一现象的原因，可能是()A．通过L2的电流比L1的小B．L2发生了断路C．L2发生了短路D．L1发生了短路第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、被摩擦过的甲棒与被丝绸摩擦过的玻璃棒相互排斥，则甲棒带电荷。家庭和实验室里常用的温度计是根据体的热胀冷缩的规律制成的。水在℃时密度最大。要让自行车更快地停下来，可以用力捏闸，这是过增大来增大轮与闸之间的摩擦力。2、如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知盐水电池的电压为V。3、如图所示，是一款国产油电混合动力汽车。给汽车蓄电池充电时，蓄电池相当于(选填“用电器”或“电源”)：家用电冰箱、洗衣机、空调等电器一般采用(选填“串联”或“并联”)方式接入电路。4、如图所示，甲、乙、丙、丁四个带电小球，甲吸引乙，甲排斥丙，丙吸引丁。若丁带负电，则甲带电，乙带电。5、如图甲所示是插入式电阻箱的结构示意图，图中A、B两个接线柱之间的电阻值是Ω；如图乙是旋盘式电阻箱的面板示意图，此时电阻箱的读数是Ω。6、在图所示的电路中，电源电压为U．闭合开关S，发现至少有一个电表的示数为零。向右移动滑动变阻器的滑片P，观察到三个电表的示数均不变。已知电阻R1、滑动变阻器R2中有一个出现了故障。请写出两个电压表的示数及对应的故障，。7、如图是某实验电路的一部分，电流表的示数如图所示，若通过导线ab电流为0.3A，经分析通过导线cd的电流最大为A，此时方向为（“从c到d”或“从d到c”）。8、如甲所示电路中，当开关S闭合后，电流表A1和A2的指针偏转如乙图和丙图，其中电流表A1测量的是通过的电流，电流表A1和A2的读数分别为A和A，则L2的电流值为A。9、如图，将一块有机玻璃板架在两本书之间，用干燥的丝绸在玻璃板上摩擦后，看到玻璃板下方的小纸
