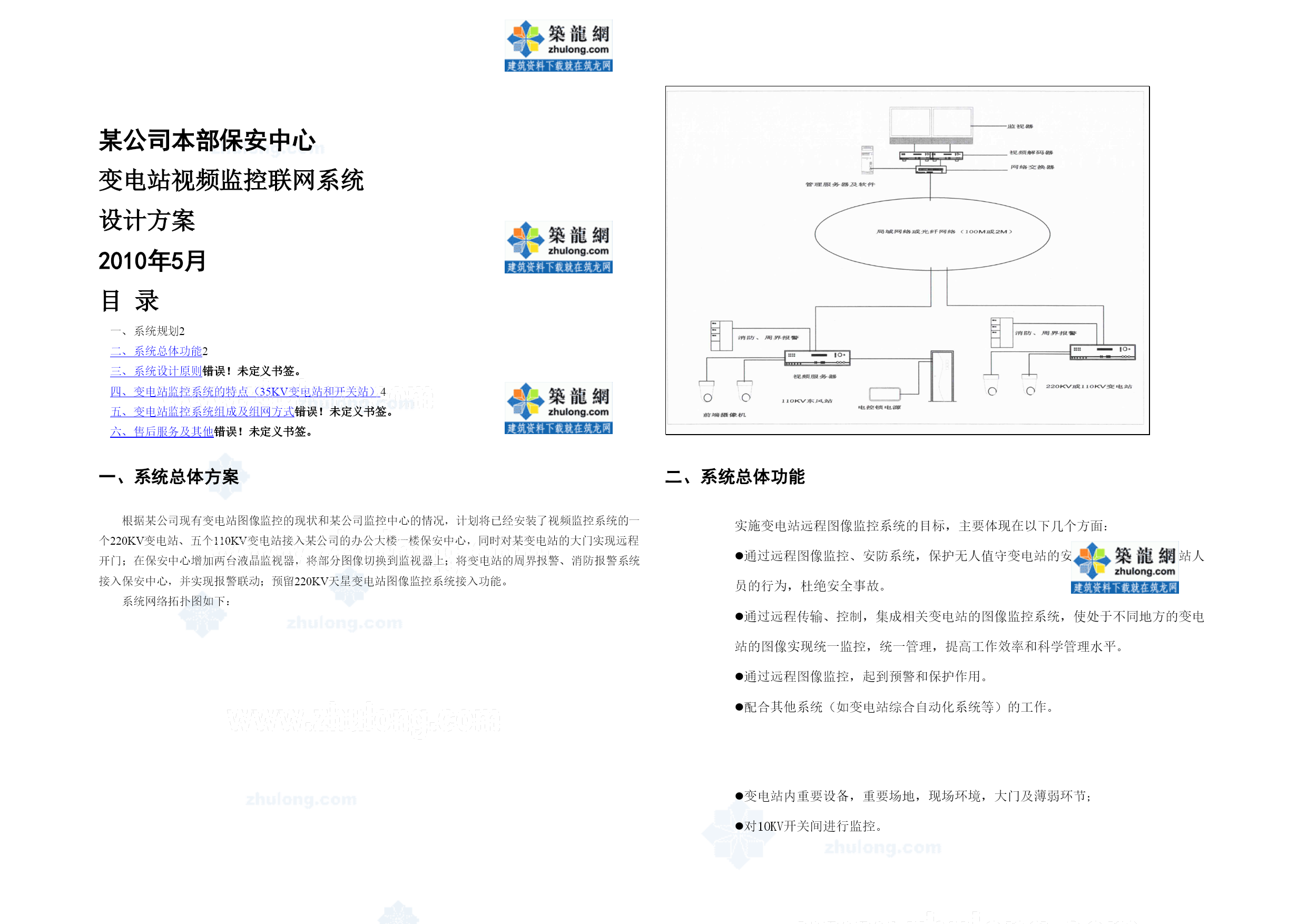

某公司本部保安中心变电站视频监控联网系统设计方案2010年5月目录TOC\o"1-2"\h\z\uHYPERLINK\l"_Toc259614629"一、系统规划PAGEREF_Toc259614629\h2HYPERLINK\l"_Toc259614630"二、系统总体功能PAGEREF_Toc259614630\h2HYPERLINK\l"_Toc259614631"三、系统设计原则PAGEREF_Toc259614631\h错误！未定义书签。HYPERLINK\l"_Toc259614632"四、变电站监控系统的特点（35KV变电站和开关站）PAGEREF_Toc259614632\h4HYPERLINK\l"_Toc259614633"五、变电站监控系统组成及组网方式PAGEREF_Toc259614633\h错误！未定义书签。HYPERLINK\l"_Toc259614645"六、售后服务及其他PAGEREF_Toc259614645\h错误！未定义书签。一、系统总体方案根据某公司现有变电站图像监控的现状和某公司监控中心的情况，计划将已经安装了视频监控系统的一个220KV变电站、五个110KV变电站接入某公司的办公大楼一楼保安中心，同时对某变电站的大门实现远程开门；在保安中心增加两台液晶监视器，将部分图像切换到监视器上；将变电站的周界报警、消防报警系统接入保安中心，并实现报警联动；预留220KV天星变电站图像监控系统接入功能。系统网络拓扑图如下：二、系统总体功能实施变电站远程图像监控系统的目标，主要体现在以下几个方面：通过远程图像监控、安防系统，保护无人值守变电站的安全；规范进入变电站人员的行为，杜绝安全事故。通过远程传输、控制，集成相关变电站的图像监控系统，使处于不同地方的变电站的图像实现统一监控，统一管理，提高工作效率和科学管理水平。通过远程图像监控，起到预警和保护作用。配合其他系统（如变电站综合自动化系统等）的工作。变电站内重要设备，重要场地，现场环境，大门及薄弱环节；对10KV开关间进行监控。实时监视功能：利用安装在监视目标区域的摄像机监控区域进行现场实时监控，并将监视目标的动态图像远程传输到监控中心。同时，实现监控设备的现场控制和远程控制，包括左右、上下、聚焦、变焦、画面切换、远程开关机等。录像功能：可通过定时计划录像、报警录像、手动随机录像等方式，随时保存现场录像资料。根据授权，监控人员可以查询和调用历史录像进行查看。报警功能：无缝接入周界报警、防盗报警等系统。整合MIS系统、RTU等远动系统：采用B/S系统结构，可无缝整合到电力信息网（MIS系统）。支持大型联网功能：能将上述变电站的工业图像系统进行分级联网，实现集中、分级、统一管理。三、本系统设计的特点系统采用标准的互联网协议，能架构在局域网、广域网和无线网络之上，可以与各种类型的不同的以太网设备无缝连接。结合某公司情况，授权用户可以通过公司内部网络实时浏览、回放监控画面。同时，监控中心人员可以切换任意变电站图像到监视器；在有报警发生情况下，有声音提示，并将相关变电站画面切换到监视器。充分利用现有资源，最大限度节约投资在现有变电站图像监控系统和计算机内部网络基础上，无需更换前端设备，无需重新建设网络系统，实现对变电站图像监控系统的升级联网，从而保护现有设备投资。2）适合网络化、数字化的监控要求系统采用标准的TCP/IP协议，能架构在局域网、广域网和无线网络之上。嵌入式视频服务器提供RJ-45以太网接口，可直接接入局域网交换机或者HUB上，同时，设备可任意设置网关，完全支持跨网段、有路由器的远程视频监控环境。通过视频服务器压缩的视频信号和控制信号完全通过网络传输，节省了铺设长距离线缆的成本，真正做到“一网多用”。3）完善的系统功能系统监控中心可以对管辖范围内多个远程监控前端进行实时监控，不同的用户可根据职务分配不同的控制权限。现场图像可根据地点分成监控组，以4分屏、9分屏或者16分屏方式在监视器上显示。当发生报警时，在客户端弹出相应变电站图像。4）视频流转发技术，适合超大规模集群用户使用网络视频监控系统率先采用分布式视频技术。当网络中有多人同时浏览同一画面时，均在中心管理主机服务器软件上读取数据，避免重复通过有限的网络带宽到变电站端读取数据。5）网络操作简便网络客户端为Microsoft公司提供的IE5.0浏览器，操作界面全部为中文可视化界面，用户可根据清晰的中文功能提示，实现全部的监控操作。包括：远程图像切换、远程控制全防位云台和镜头、远程启动录像功能。6）远程系统维护和系统管理
