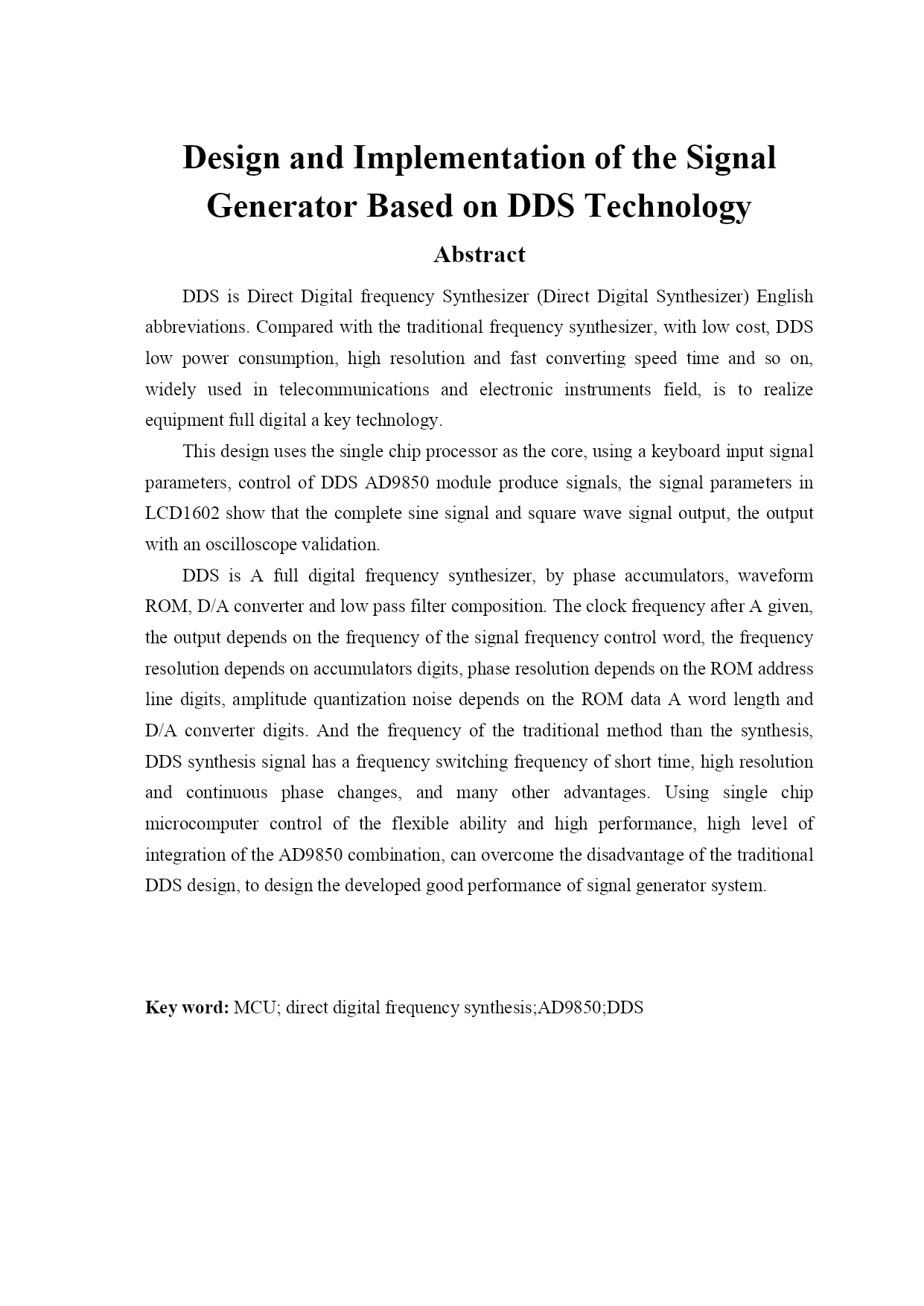

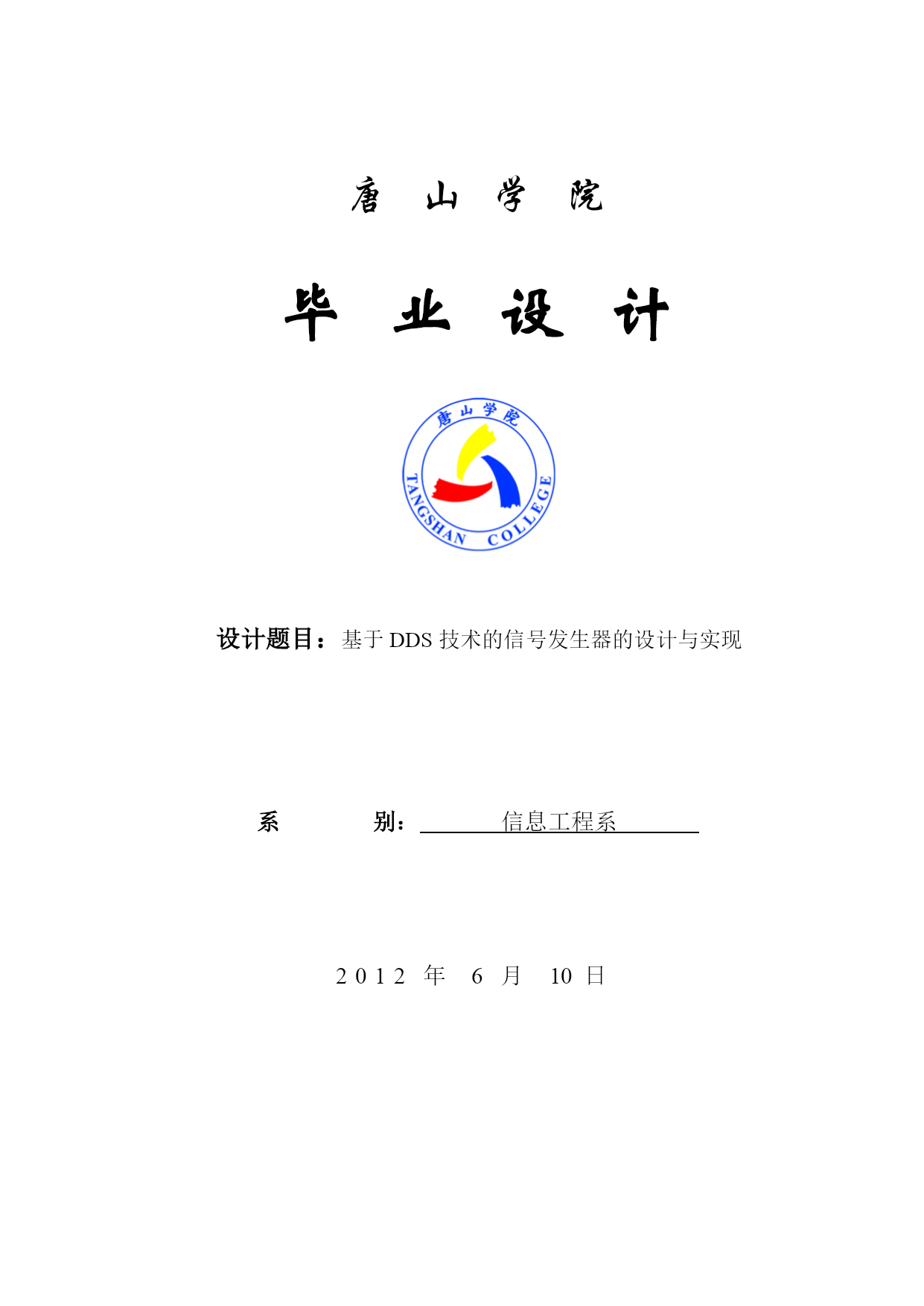

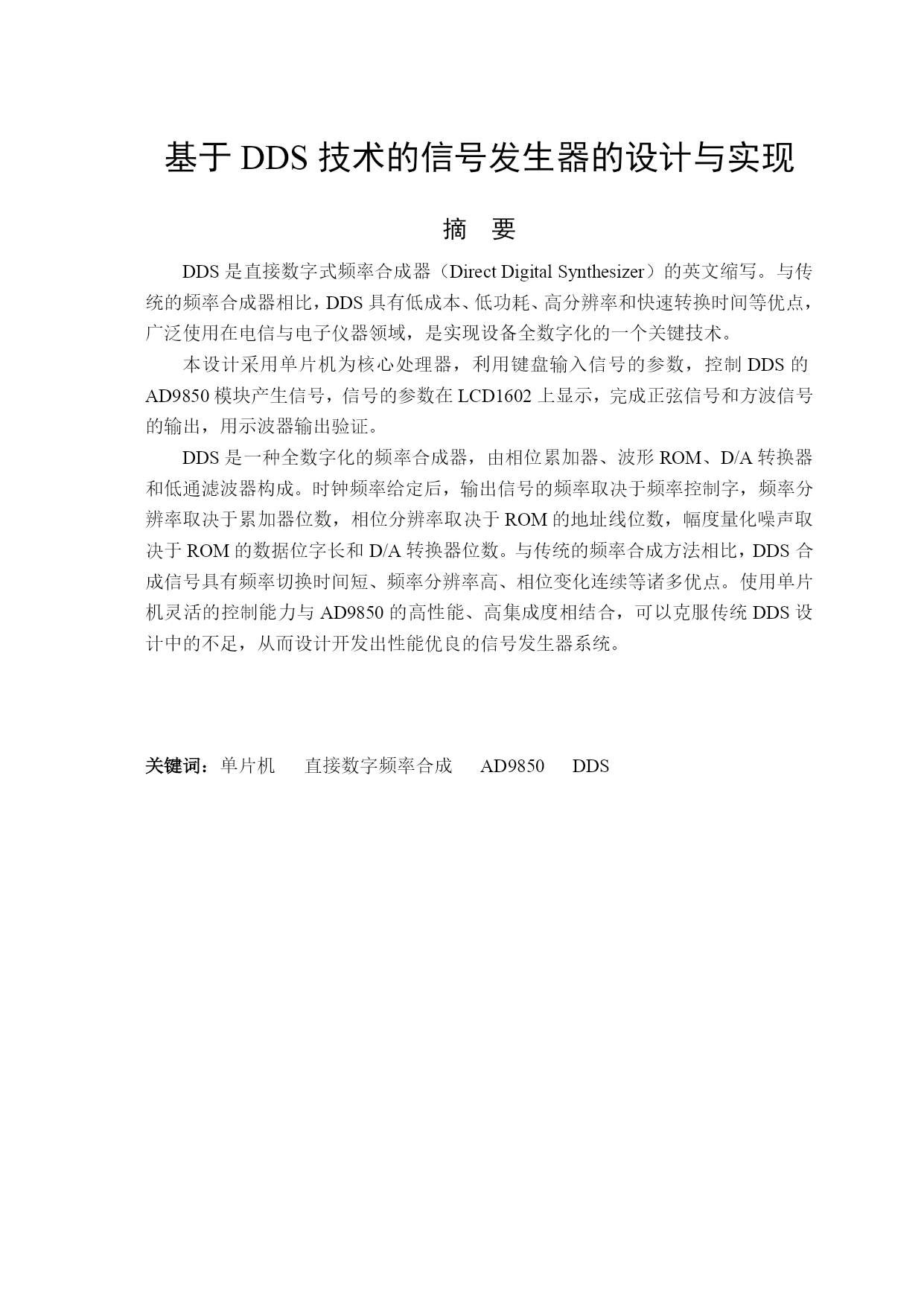

唐山学院毕业设计设计题目：基于DDS技术的信号发生器的设计与实现系别：信息工程系2012年6月10日基于DDS技术的信号发生器的设计与实现摘要DDS是直接数字式频率合成器（DirectDigitalSynthesizer）的英文缩写。与传统的频率合成器相比，DDS具有低成本、低功耗、高分辨率和快速转换时间等优点，广泛使用在电信与电子仪器领域，是实现设备全数字化的一个关键技术。本设计采用单片机为核心处理器，利用键盘输入信号的参数，控制DDS的AD9850模块产生信号，信号的参数在LCD1602上显示，完成正弦信号和方波信号的输出，用示波器输出验证。DDS是一种全数字化的频率合成器，由相位累加器、波形ROM、D/A转换器和低通滤波器构成。时钟频率给定后，输出信号的频率取决于频率控制字，频率分辨率取决于累加器位数，相位分辨率取决于ROM的地址线位数，幅度量化噪声取决于ROM的数据位字长和D/A转换器位数。与传统的频率合成方法相比，DDS合成信号具有频率切换时间短、频率分辨率高、相位变化连续等诸多优点。使用单片机灵活的控制能力与AD9850的高性能、高集成度相结合，可以克服传统DDS设计中的不足，从而设计开发出性能优良的信号发生器系统。关键词：单片机直接数字频率合成AD9850DDSDesignandImplementationoftheSignalGeneratorBasedonDDSTechnologyAbstractDDSisDirectDigitalfrequencySynthesizer(DirectDigitalSynthesizer)Englishabbreviations.Comparedwiththetraditionalfrequencysynthesizer,withlowcost,DDSlowpowerconsumption,highresolutionandfastconvertingspeedtimeandsoon,widelyusedintelecommunicationsandelectronicinstrumentsfield,istorealizeequipmentfulldigitalakeytechnology.Thisdesignusesthesinglechipprocessorasthecore,usingakeyboardinputsignalparameters,controlofDDSAD9850moduleproducesignals,thesignalparametersinLCD1602showthatthecompletesinesignalandsquarewavesignaloutput,theoutputwithanoscilloscopevalidation.DDSisAfulldigitalfrequencysynthesizer,byphaseaccumulators,waveformROM,D/Aconverterandlowpassfiltercomposition.TheclockfrequencyafterAgiven,theoutputdependsonthefrequencyofthesignalfrequencycontrolword,thefrequencyresolutiondependsonaccumulatorsdigits,phaseresolutiondependsontheROMaddresslinedigits,amplitudequantizationnoisedependsontheROMdataAwordlengthandD/Aconverterdigits.Andthefrequencyofthetraditionalmethodthanthesynthesis,DDSsynthesissignalhasafrequencyswitchingfrequencyofshorttime,highresolutionandcontinuousphasechanges,andmanyotheradvantages.Usingsinglechipmicrocomputercontroloftheflexibleabilityandhighperformance,highlevelofintegrationoftheAD9850combination,canovercomethedisadvantageofthetraditionalDDSdesign,todesignthedevelopedgoodperformanceofsig
