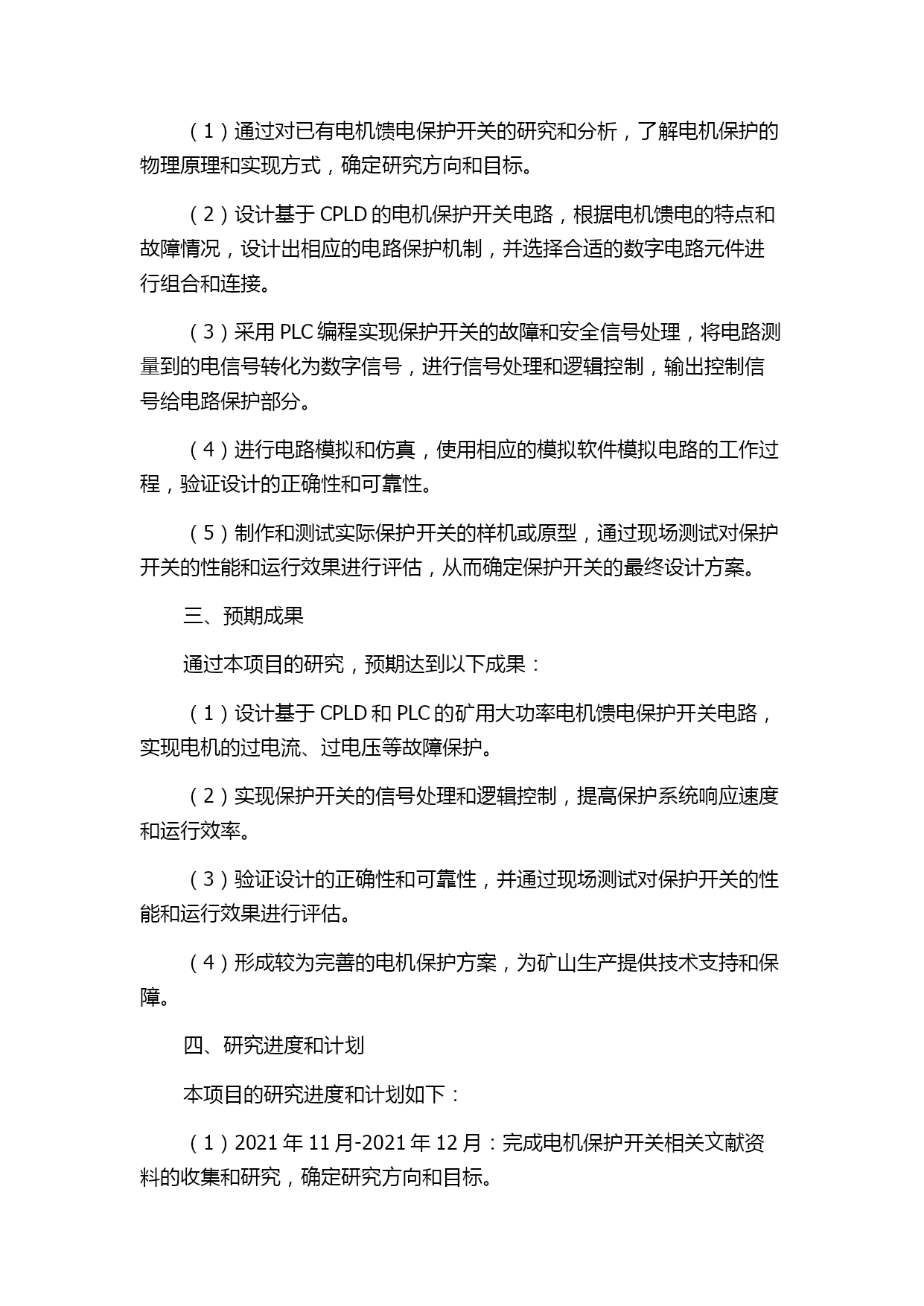

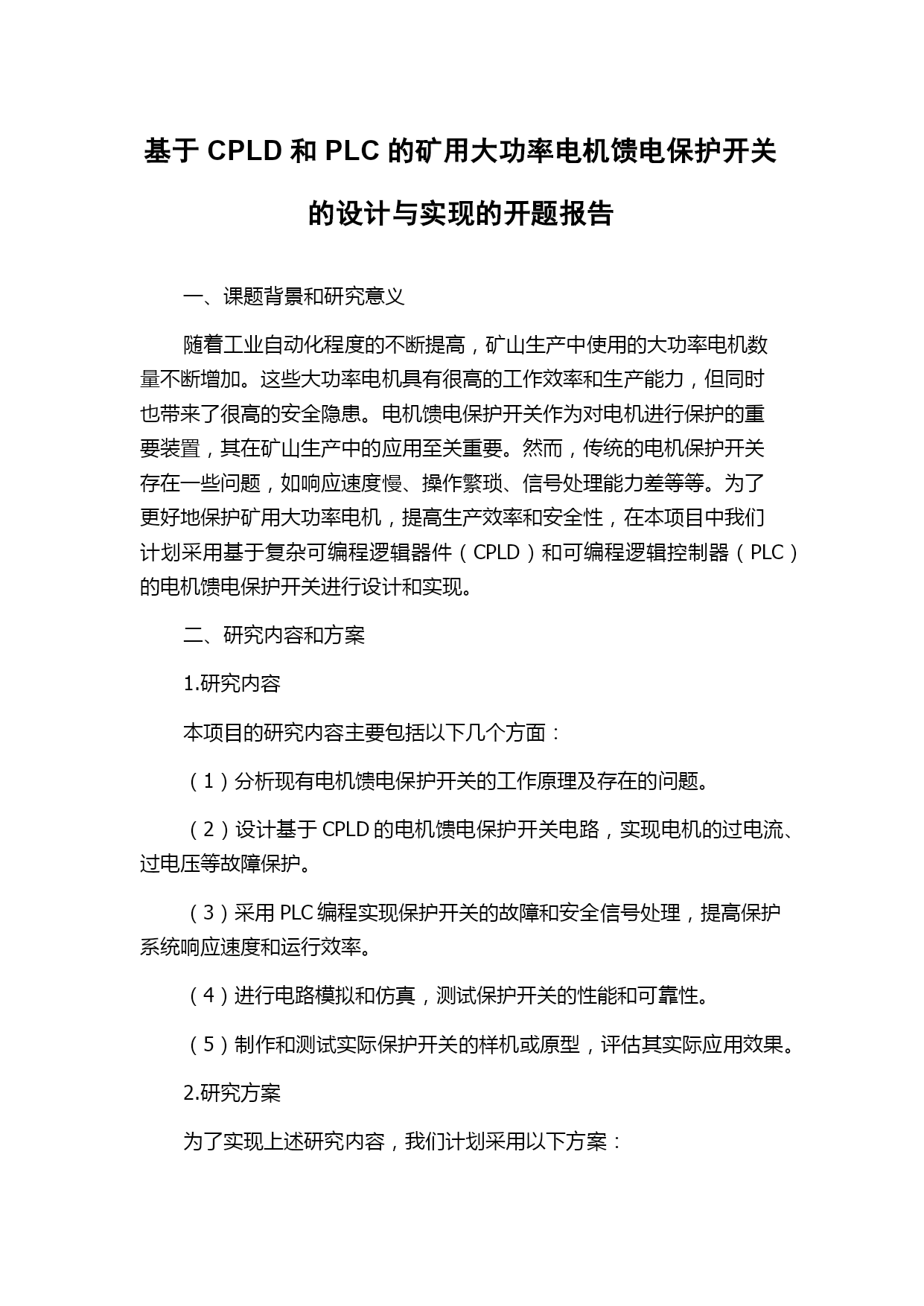

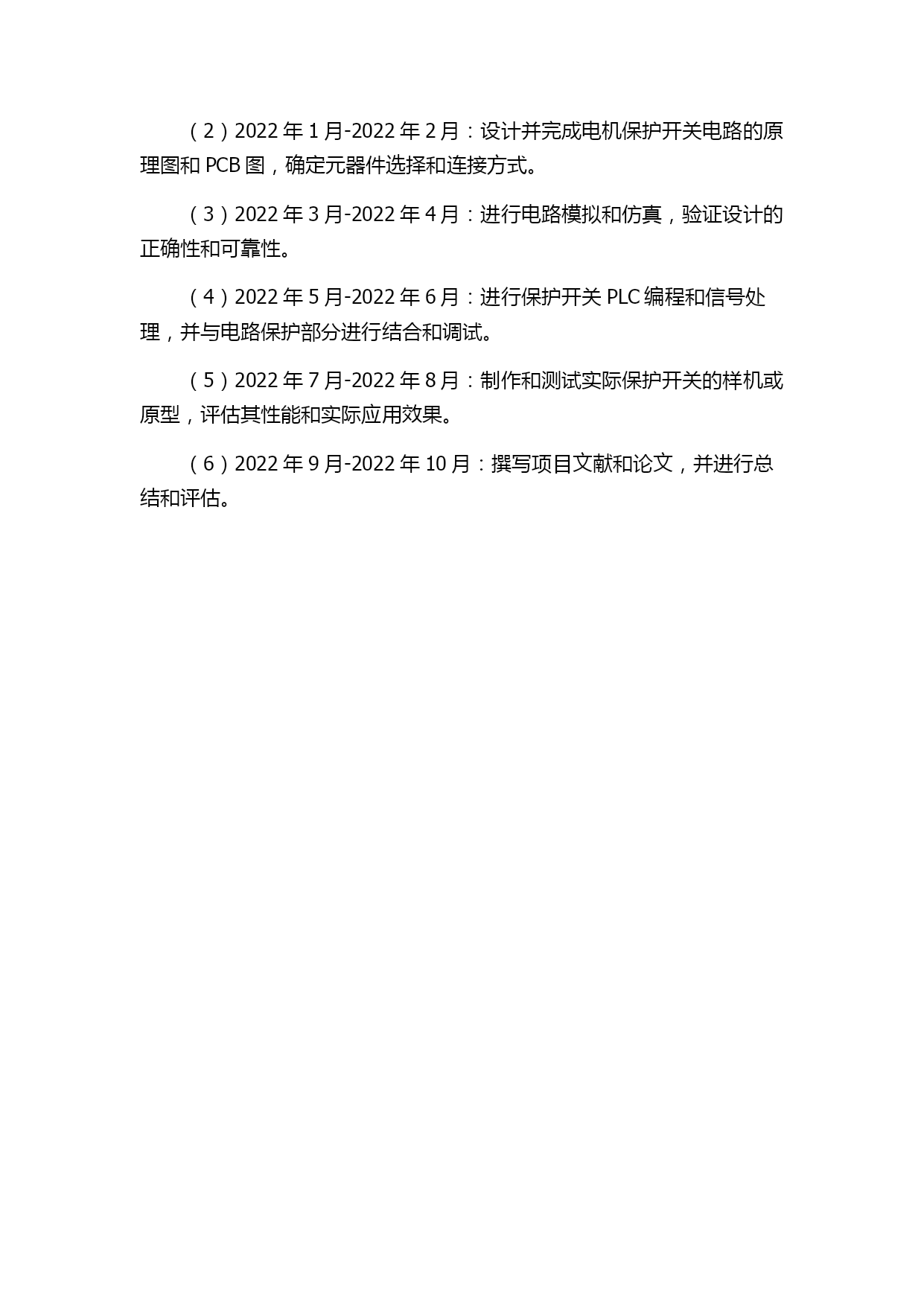

基于CPLD和PLC的矿用大功率电机馈电保护开关的设计与实现的开题报告一、课题背景和研究意义随着工业自动化程度的不断提高，矿山生产中使用的大功率电机数量不断增加。这些大功率电机具有很高的工作效率和生产能力，但同时也带来了很高的安全隐患。电机馈电保护开关作为对电机进行保护的重要装置，其在矿山生产中的应用至关重要。然而，传统的电机保护开关存在一些问题，如响应速度慢、操作繁琐、信号处理能力差等等。为了更好地保护矿用大功率电机，提高生产效率和安全性，在本项目中我们计划采用基于复杂可编程逻辑器件（CPLD）和可编程逻辑控制器（PLC）的电机馈电保护开关进行设计和实现。二、研究内容和方案1.研究内容本项目的研究内容主要包括以下几个方面：（1）分析现有电机馈电保护开关的工作原理及存在的问题。（2）设计基于CPLD的电机馈电保护开关电路，实现电机的过电流、过电压等故障保护。（3）采用PLC编程实现保护开关的故障和安全信号处理，提高保护系统响应速度和运行效率。（4）进行电路模拟和仿真，测试保护开关的性能和可靠性。（5）制作和测试实际保护开关的样机或原型，评估其实际应用效果。2.研究方案为了实现上述研究内容，我们计划采用以下方案：（1）通过对已有电机馈电保护开关的研究和分析，了解电机保护的物理原理和实现方式，确定研究方向和目标。（2）设计基于CPLD的电机保护开关电路，根据电机馈电的特点和故障情况，设计出相应的电路保护机制，并选择合适的数字电路元件进行组合和连接。（3）采用PLC编程实现保护开关的故障和安全信号处理，将电路测量到的电信号转化为数字信号，进行信号处理和逻辑控制，输出控制信号给电路保护部分。（4）进行电路模拟和仿真，使用相应的模拟软件模拟电路的工作过程，验证设计的正确性和可靠性。（5）制作和测试实际保护开关的样机或原型，通过现场测试对保护开关的性能和运行效果进行评估，从而确定保护开关的最终设计方案。三、预期成果通过本项目的研究，预期达到以下成果：（1）设计基于CPLD和PLC的矿用大功率电机馈电保护开关电路，实现电机的过电流、过电压等故障保护。（2）实现保护开关的信号处理和逻辑控制，提高保护系统响应速度和运行效率。（3）验证设计的正确性和可靠性，并通过现场测试对保护开关的性能和运行效果进行评估。（4）形成较为完善的电机保护方案，为矿山生产提供技术支持和保障。四、研究进度和计划本项目的研究进度和计划如下：（1）2021年11月-2021年12月：完成电机保护开关相关文献资料的收集和研究，确定研究方向和目标。（2）2022年1月-2022年2月：设计并完成电机保护开关电路的原理图和PCB图，确定元器件选择和连接方式。（3）2022年3月-2022年4月：进行电路模拟和仿真，验证设计的正确性和可靠性。（4）2022年5月-2022年6月：进行保护开关PLC编程和信号处理，并与电路保护部分进行结合和调试。（5）2022年7月-2022年8月：制作和测试实际保护开关的样机或原型，评估其性能和实际应用效果。（6）2022年9月-2022年10月：撰写项目文献和论文，并进行总结和评估。
