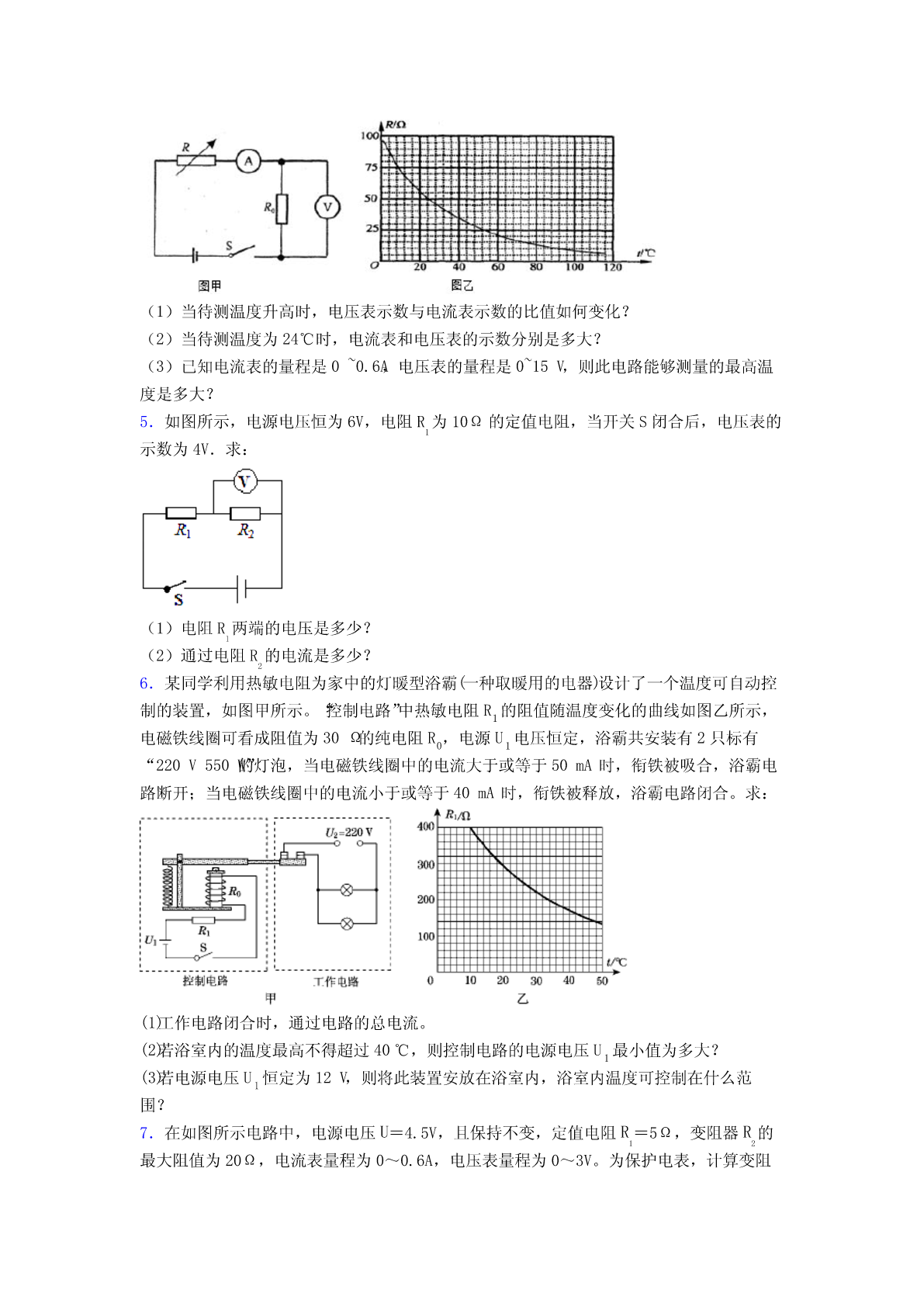

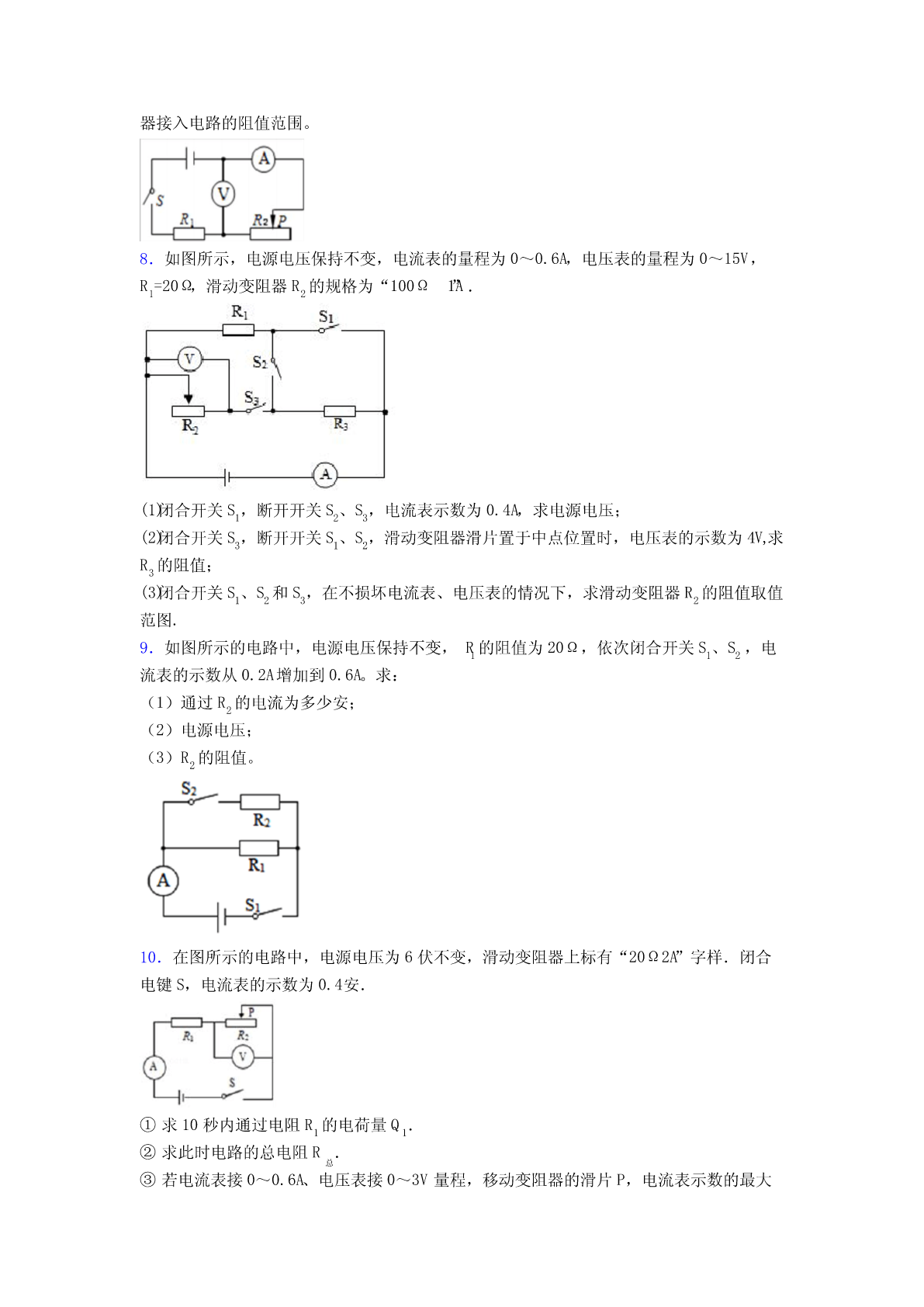

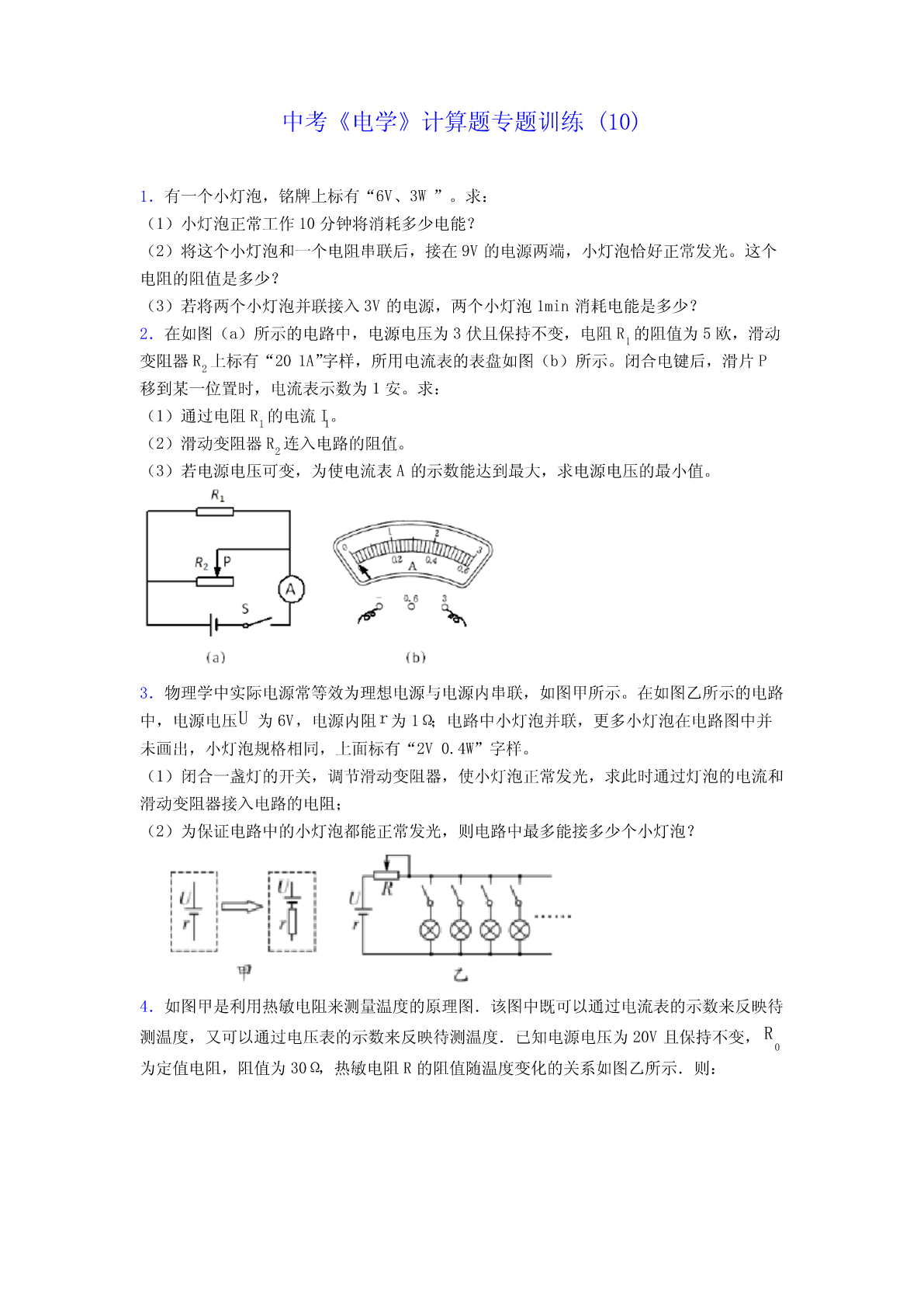

中考《电学》计算题专题训练(10)1．有一个小灯泡，铭牌上标有“6V、3W”。求：（1）小灯泡正常工作10分钟将消耗多少电能？（2）将这个小灯泡和一个电阻串联后，接在9V的电源两端，小灯泡恰好正常发光。这个电阻的阻值是多少？（3）若将两个小灯泡并联接入3V的电源，两个小灯泡1min消耗电能是多少？2．在如图（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“201A”字样，所用电流表的表盘如图（b）所示。闭合电键后，滑片P移到某一位置时，电流表示数为1安。求：（1）通过电阻R1的电流I1。（2）滑动变阻器R2连入电路的阻值。（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。3．物理学中实际电源常等效为理想电源与电源内串联，如图甲所示。在如图乙所示的电路中，电源电压U为6V，电源内阻r为1Ω；电路中小灯泡并联，更多小灯泡在电路图中并未画出，小灯泡规格相同，上面标有“2V0.4W”字样。（1）闭合一盏灯的开关，调节滑动变阻器，使小灯泡正常发光，求此时通过灯泡的电流和滑动变阻器接入电路的电阻；（2）为保证电路中的小灯泡都能正常发光，则电路中最多能接多少个小灯泡？4．如图甲是利用热敏电阻来测量温度的原理图．该图中既可以通过电流表的示数来反映待测温度，又可以通过电压表的示数来反映待测温度．已知电源电压为20V且保持不变，R0为定值电阻，阻值为30Ω，热敏电阻R的阻值随温度变化的关系如图乙所示．则：（1）当待测温度升高时，电压表示数与电流表示数的比值如何变化？（2）当待测温度为24℃时，电流表和电压表的示数分别是多大？（3）已知电流表的量程是0~0.6A，电压表的量程是0~15V，则此电路能够测量的最高温度是多大？5．如图所示，电源电压恒为6V，电阻R为10Ω的定值电阻，当开关S闭合后，电压表的1示数为4V．求：（1）电阻R两端的电压是多少？1（2）通过电阻R的电流是多少？26．某同学利用热敏电阻为家中的灯暖型浴霸(一种取暖用的电器)设计了一个温度可自动控制的装置，如图甲所示。“控制电路”中热敏电阻R1的阻值随温度变化的曲线如图乙所示，电磁铁线圈可看成阻值为30Ω的纯电阻R0，电源U1电压恒定，浴霸共安装有2只标有“220V550W”的灯泡，当电磁铁线圈中的电流大于或等于50mA时，衔铁被吸合，浴霸电路断开；当电磁铁线圈中的电流小于或等于40mA时，衔铁被释放，浴霸电路闭合。求：(1)工作电路闭合时，通过电路的总电流。(2)若浴室内的温度最高不得超过40℃，则控制电路的电源电压U1最小值为多大？(3)若电源电压U1恒定为12V，则将此装置安放在浴室内，浴室内温度可控制在什么范围？7．在如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R＝5Ω，变阻器R的12最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V。为保护电表，计算变阻器接入电路的阻值范围。8．如图所示，电源电压保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，R1=20Ω，滑动变阻器R2的规格为“100Ω1A”．(1)闭合开关S1，断开开关S2、S3，电流表示数为0.4A，求电源电压；(2)闭合开关S3，断开开关S1、S2，滑动变阻器滑片置于中点位置时，电压表的示数为4V,求R3的阻值；(3)闭合开关S1、S2和S3，在不损坏电流表、电压表的情况下，求滑动变阻器R2的阻值取值范图.9．如图所示的电路中，电源电压保持不变，R1的阻值为20Ω，依次闭合开关S1、S2，电流表的示数从0.2A增加到0.6A。求：（1）通过R2的电流为多少安；（2）电源电压；（3）R2的阻值。10．在图所示的电路中，电源电压为6伏不变，滑动变阻器上标有“20Ω2A”字样．闭合电键S，电流表的示数为0.4安．①求10秒内通过电阻R1的电荷量Q1．②求此时电路的总电阻R．总③若电流表接0～0.6A、电压表接0～3V量程，移动变阻器的滑片P，电流表示数的最大变化量为0.2安．（a）移动变阻器的滑片P，发现当电流最小时滑动变阻器无法达到20欧，求此时电压表的示数U2．（b）通过计算求出电阻R1可能的阻值．11．(·聊城)如图所示，电源电压恒为12V，小灯泡上标有“6V3.6W”字样且灯丝电阻保持不变，当只闭合S、S1时，小灯泡正常发光；当所有开关都闭合，滑动变阻器的滑片滑到最右端时，电流表A的示数是1.8A．求：
