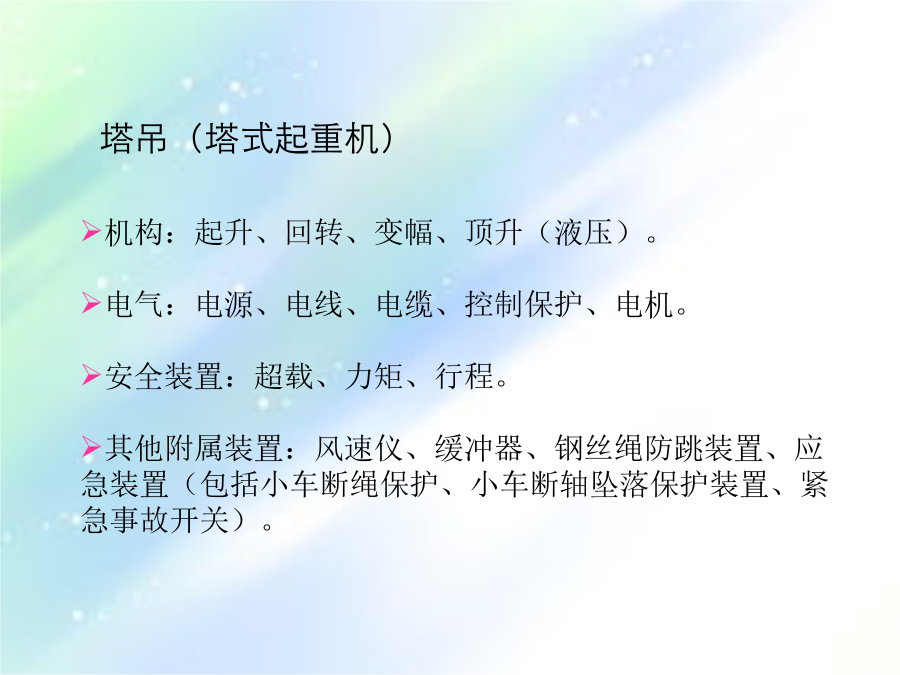

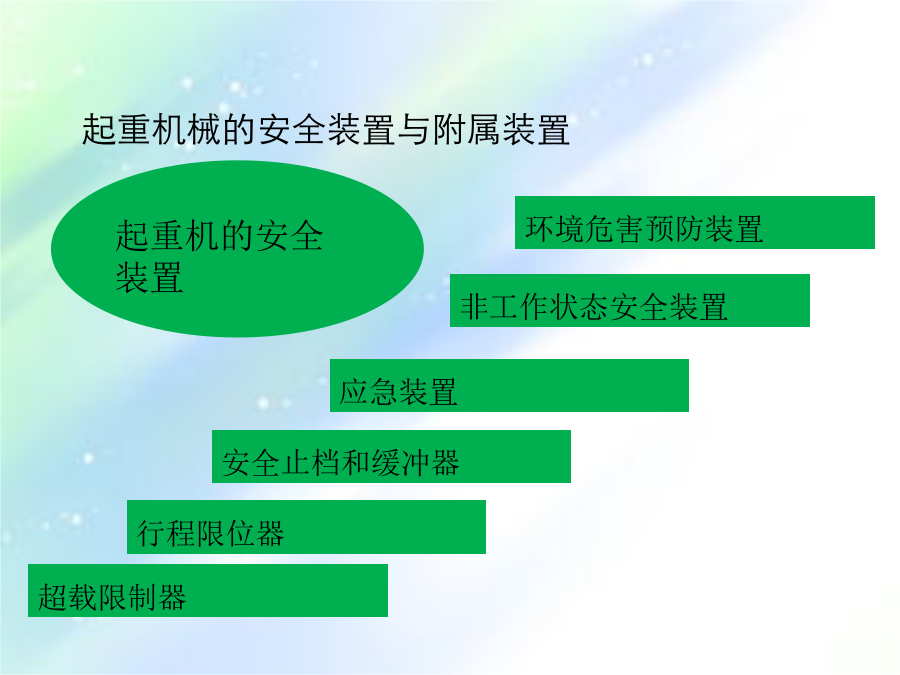

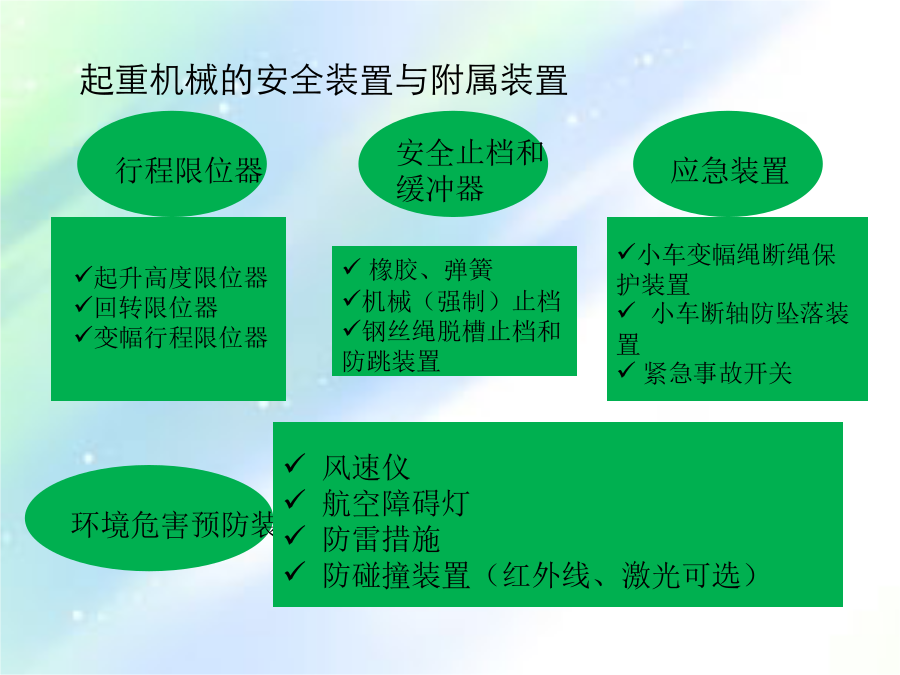

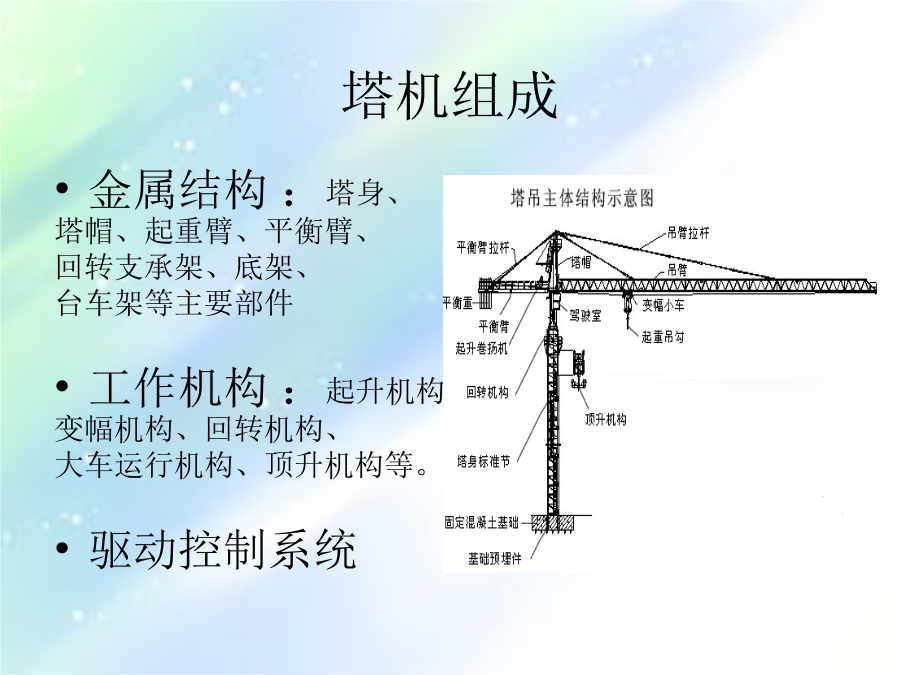

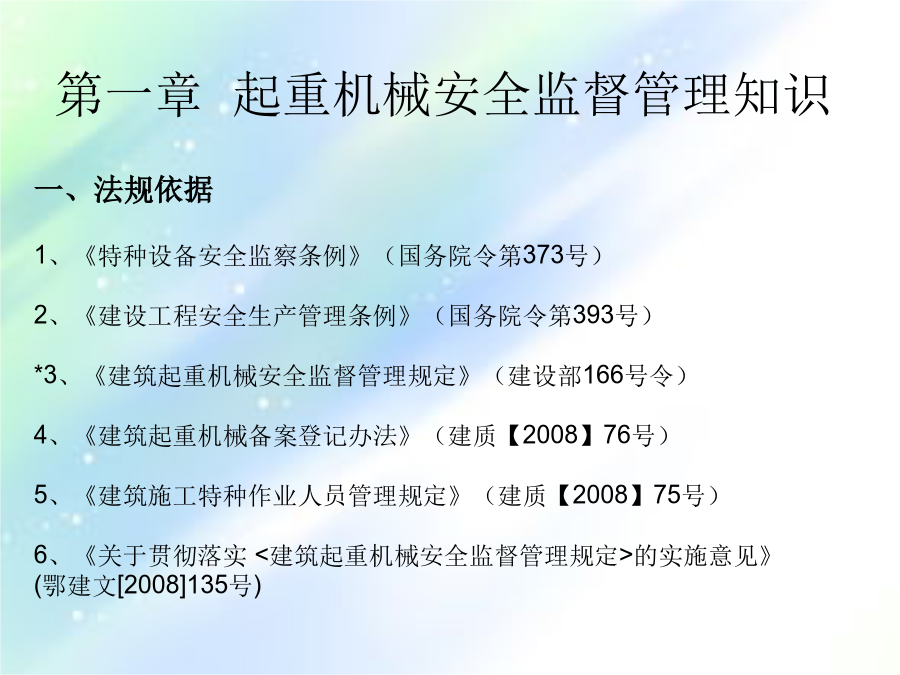

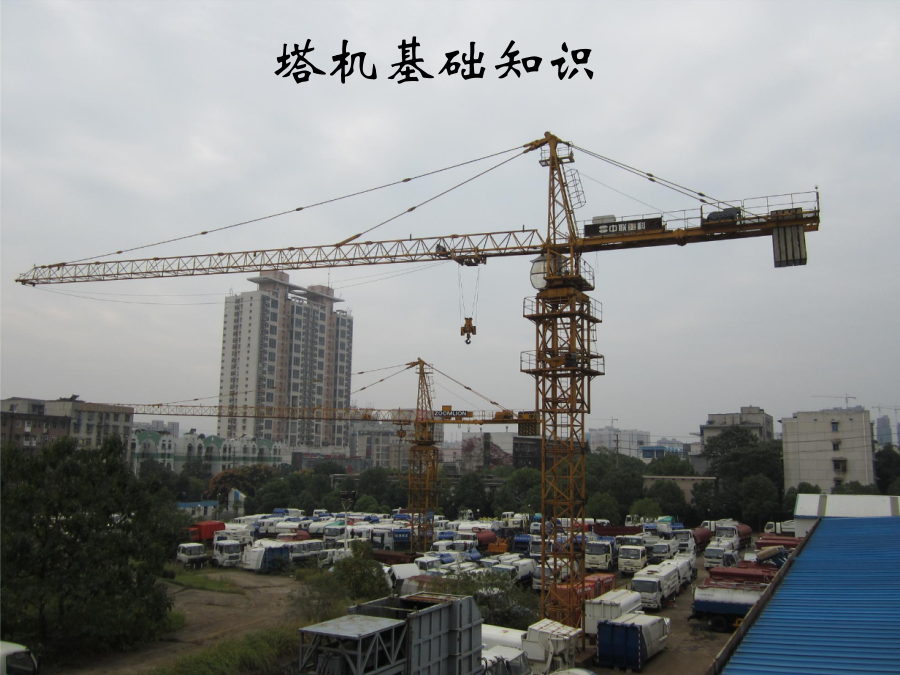

塔机基础及安全装置塔机基础知识第一章起重机械安全监督管理知识塔机组成机构：起升、回转、变幅、顶升（液压）。电气：电源、电线、电缆、控制保护、电机。安全装置：超载、力矩、行程。其他附属装置：风速仪、缓冲器、钢丝绳防跳装置、应急装置（包括小车断绳保护、小车断轴坠落保护装置、紧急事故开关）。起重机械的安全装置与附属装置起重机械的安全装置与附属装置起重机械的安全装置与附属装置塔机安全装置联动台简介驾配箱简介主控柜简介塔机各机构与限位器的简介起重特性曲线图的简介起升刹车简介及调整方法变幅制动简介及调整方法停止按钮回转制动联动台内部结构段落总结——驾配箱--总电源开关驾配箱--内部介绍(TC5610为例）驾配箱--电源总开关QF驾配箱--回转接触器驾配箱--继电器、开关、过欠压继电器驾配箱--继电器、开关、过欠压继电器TC5610的驾配箱组成：总电源开关、回转主电路、可编程控制器及被可编程控制的继电器。电瓶塔机机构及限位器介绍起重力矩限制器微动开关起重量限制器重量限制器卷筒起升限位器三速电机：电机本身有两个绕组，三个速度。双速电机：电机只有2个速度，但是电机转子可以通过串接电阻，加上涡流调节出5个速度。不允许长时间使用低速档。电机调速公式：n=60f/p(1-s)式中：n——电机的转速（转/分）；60——每分钟（秒）；f——电源频率（赫兹）；p——电机旋转磁场的极对数。变频变幅小车段落总结——回转限位器电机通过耦合器与减速机连接内有涡流线圈YZR电机调速：控制简单，反应快。变频电机调速：回转平稳。力矩电机调速：电机恒转矩。行程限位装置塔机起重特性表及各机构特性塔机起重特性表塔机机构工作特性表塔机起重特性曲线微电机起升制动器的调整方法变幅制动器属于常闭形式，制动片间隙过大时，刹车不能正常打开，将影响机构的正常工作。下图简易说明制动器的调整方法：小车断绳与断轴保护装置钢丝绳防脱装置风速仪夹轨器缓冲器、止挡装置清轨板顶升横梁防脱功能三、其他要求四、起重吊装“十不吊”谢谢
