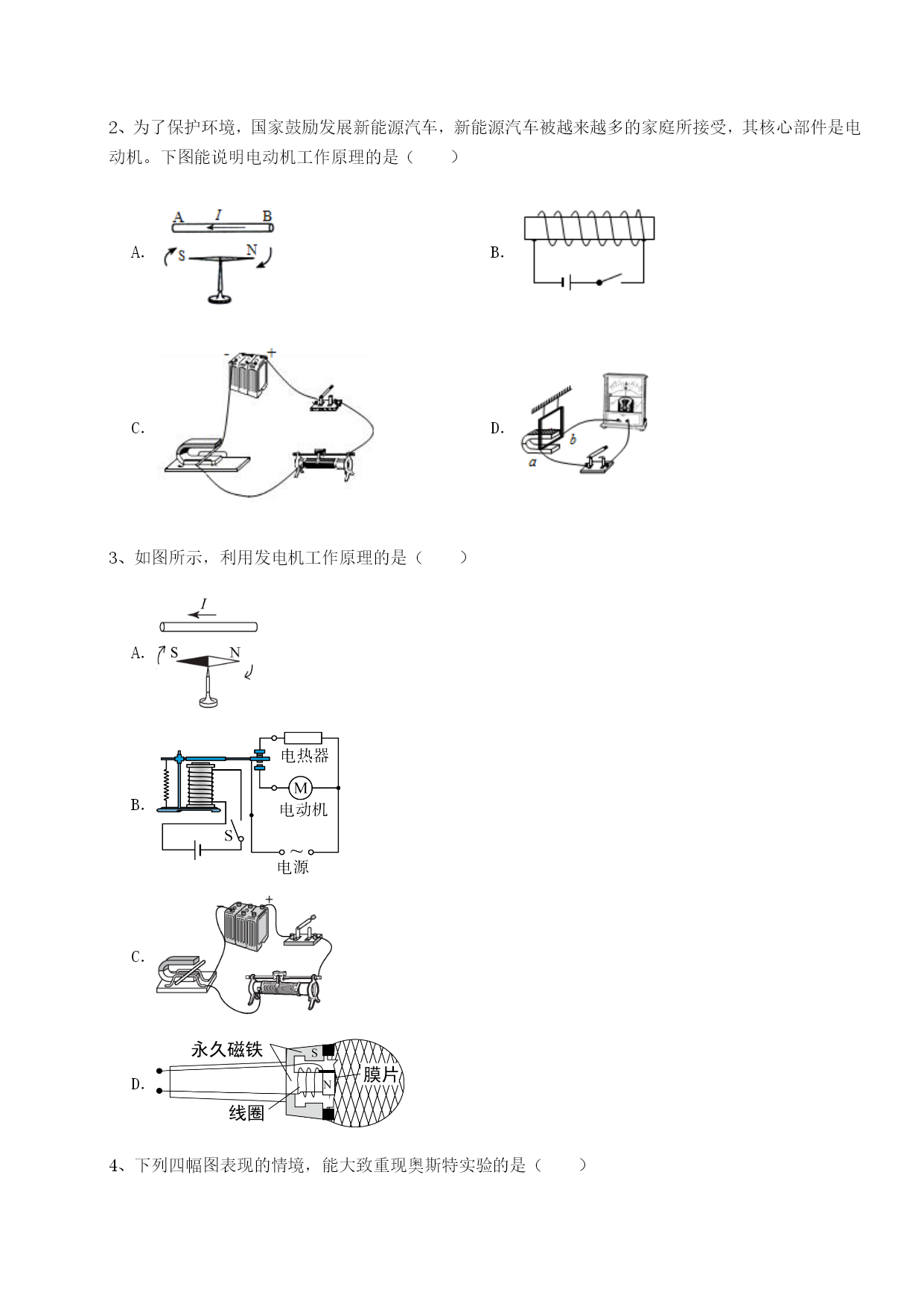

湖南湘潭市电机子弟中学北师大版物理九年级电磁现象同步训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列现象中，电能转化为机械能的是（）A．磁场对电流作用B．通电导体具有磁性C．把声信息转换成电信息D．电磁感应现象2、为了保护环境，国家鼓励发展新能源汽车，新能源汽车被越来越多的家庭所接受，其核心部件是电动机。下图能说明电动机工作原理的是（）A．B．C．D．3、如图所示，利用发电机工作原理的是（）A．B．C．D．4、下列四幅图表现的情境，能大致重现奥斯特实验的是（）A．B．C．D．5、线圈abcd转动过程中经过图甲、乙位置时，导线ab所受磁场力的方向（）A．相反，是由于磁场方向相反了B．相反，是由于流过ab的电流方向相反了C．相同，是由于磁场方向、流过ab的电流方向都改变了D．相同，是由于磁场方向、流过ab的电流方向都没改变6、如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是()A．该装置探究的是电动机的原理B．该装置探究的是发电机的原理C．只改变电流方向时，通电导体的受力方向不变D．只改变磁场方向时，通电导体的受力方向不变7、下列装置中是电动机工作原理的是（）A．B．C．D．8、很多动物为了适应自身生存的环境，进化出了符合一定物理规律的身体部位，从物理学的角度给出的解释中错误的是（）A．骆驼的脚很大，可以减小压强，从而使其在沙漠中自如行走B．大部分鱼类体内有鳔，通过鳔的调节作用改变自身重力来实现下沉和上浮C．鸽子的上喙能感知地磁场的变化，从而确定位置的D．雄鹰翅膀有时不用抖动也能翱翔天空，是应用了流体压强与流速关系的原理9、刷卡机广泛应用于银行、超市等。如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。下列装置的工作原理与刷卡机读取信息原理相同的是（）A．B．C．D．10、旱冰鞋的四个轮了会发光，原理是滑动的时候正在做切割磁感线运动。下列选项中和轮了发光的原理相同的是()A．①通电导线在磁场受到了力的作用B．②动圈式话筒C．③电磁继电器D．④奥斯特实验第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是一种水位自动报警器原理图，水位没有到达金属块A时，灯亮，水位到达金属块A时，灯亮。2、通电螺线管的N、S极如图所示，由此可判断电流是从（选填a或b）端流入螺线管的。3、如图所示是某同学设计的压力计电路原理图。当闭合开关S，A板受到向下的压力增大时，R2接入电路的阻值（选填“增大”或“减小”），为实现压力增大，压力计示数增大，应把表改装为压力计。4、某导体两端的电压为2伏，通过该导体的电流为0.2安，其电阻为欧，10秒内电流做的功为焦；当该导体两端的电压为6伏时，其电阻为欧。图中，小针静止时，其A端为极（选填“N”或“S”）。5、如图所示，当开关S0闭合时，电路中（选填“绿灯”或“电铃”）工作。如果线圈电阻忽略不计，要使电磁铁的磁性增强，应将开关S接到（选填“1”或“2”）位置，或将滑动变阻器滑片P向（选填“左”或“右”）移动。6、如图为电动机和发电机模型，其中图（选填“甲”或“乙”）为电动机模型，其工作原理是；电动机工作时，能够使线圈平稳，连续不停地转动下去是靠实现的．7、如图是某同学设计的红外线体温安检电路，闭合开关S1后，电磁铁的上端为极，若要求S1、S2闭合后，无人经过或体温低于37.3℃的人经过时仅绿灯亮，体温高于37.3℃的人经过时，红灯亮且电铃响起，则采用的热敏电阻的阻值应随着温度升高而。8、如图，AB和CD是两根固定且平行的水平金属导轨，符号×表示垂直于纸面指向纸面里的磁场的磁感线，现将铜棒EF和GH垂直放在滑轨上，当拉动GH使其向左移动时，发现EF也向左移动，是因为GH铜棒切割磁感线产生电流，使EF成为通电导体，受到磁场力的作用而向左运动；当拉动GH使其向右移动时，EF应向（填“左”或“右”）移动，理由是：；对EF铜棒而言，此过程中能量的转化是。9、如图所示，两个完全相同的金属框A、B，从同一高度处由静止释放，其中金属框A的下方有一均匀的磁场区
