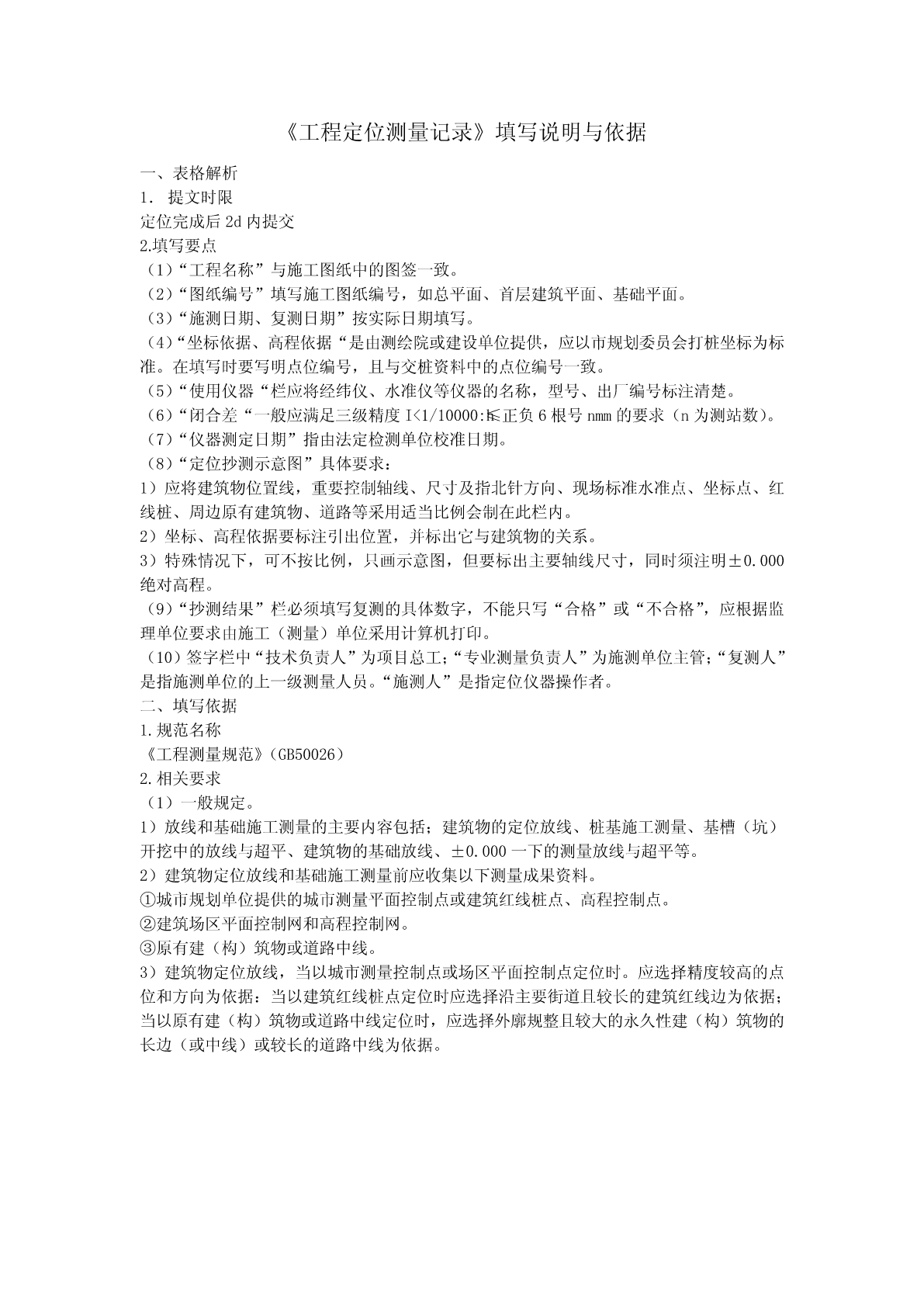

《工程定位测量记录》填写说明与依据一、表格解析1．提文时限定位完成后2d内提交2.填写要点（1）“工程名称”与施工图纸中的图签一致。（2）“图纸编号”填写施工图纸编号，如总平面、首层建筑平面、基础平面。（3）“施测日期、复测日期”按实际日期填写。（4）“坐标依据、高程依据“是由测绘院或建设单位提供，应以市规划委员会打桩坐标为标准。在填写时要写明点位编号，且与交桩资料中的点位编号一致。（5）“使用仪器“栏应将经纬仪、水准仪等仪器的名称，型号、出厂编号标注清楚。（6）“闭合差“一般应满足三级精度I<1/10000:h≤正负6根号nmm的要求（n为测站数）。（7）“仪器测定日期”指由法定检测单位校准日期。（8）“定位抄测示意图”具体要求：1）应将建筑物位置线，重要控制轴线、尺寸及指北针方向、现场标准水准点、坐标点、红线桩、周边原有建筑物、道路等采用适当比例会制在此栏内。2）坐标、高程依据要标注引出位置，并标出它与建筑物的关系。3）特殊情况下，可不按比例，只画示意图，但要标出主要轴线尺寸，同时须注明±0.000绝对高程。（9）“抄测结果”栏必须填写复测的具体数字，不能只写“合格”或“不合格”，应根据监理单位要求由施工（测量）单位采用计算机打印。（10）签字栏中“技术负责人”为项目总工；“专业测量负责人”为施测单位主管；“复测人”是指施测单位的上一级测量人员。“施测人”是指定位仪器操作者。二、填写依据1.规范名称《工程测量规范》（GB50026）2.相关要求（1）一般规定。1）放线和基础施工测量的主要内容包括；建筑物的定位放线、桩基施工测量、基槽（坑）开挖中的放线与超平、建筑物的基础放线、±0.000一下的测量放线与超平等。2）建筑物定位放线和基础施工测量前应收集以下测量成果资料。①城市规划单位提供的城市测量平面控制点或建筑红线桩点、高程控制点。②建筑场区平面控制网和高程控制网。③原有建（构）筑物或道路中线。3）建筑物定位放线，当以城市测量控制点或场区平面控制点定位时。应选择精度较高的点位和方向为依据：当以建筑红线桩点定位时应选择沿主要街道且较长的建筑红线边为依据；当以原有建（构）筑物或道路中线定位时，应选择外廓规整且较大的永久性建（构）筑物的长边（或中线）或较长的道路中线为依据。《楼层放线记录》填写说明与证据本表为施工单位依据主控轴线和基础平面图在基础垫层防水保护上进行墙柱轴线及边线、集水坑、电梯井边线的测量放线及标高实测；在结构楼层上进行墙柱轴线及边线、门窗洞口线等测量放线、实测楼层标高及建筑物各大角双向垂直度偏差，填写《楼层放线记录》，报监理单位审核签字。一、表格解析1．提交时限放线完成后1d内提交。2.填写要点（1）工程名称：与施工图图签一致。（2）放线部位：注明某层及实测施工轴线段。（3）放线依据：采用外控投线方法的楼层。施工测量方案；工程测量规范；定位外控桩X、X、X、X；n层的建筑XX平面图、结构XX图；首层用测绘院高程BM1、BM2、BM3.采用内控法竖向传递轴线的楼层。施工测量方案；工程测量规范；内控点X、X、X、X；n层的建筑与XX平面图、结构XX图；首层以下各层施工用高程控制网H1、H2、H3；二层（含）以上各层+0.500m=XX,XXXm高程传递标准点1、2、3.（4）放线简图：应标明楼层外轮廓、楼层重要控制轴线、尺寸及指北方向。采用内控法向上传递竖向控制线时，第一个施工段要表明不少4个内控点。首层（不含）以上各层应标明垂直度偏差方向及数值。（5）检查结论：由施工单位根据监理的要求采用计算机打印。应有测量的具体数据误差。3.检查要点（1）报验时辅助自检资料。1）实测本层结构混凝土面标高。2）自检（交接检）表。（2）垂直度偏差：指的是本层施工段阳角对应下面一层的垂直度偏差。二、填写依据1．规范名称《工程测量规范》（GB50026）2.相关要求（1）一般规定。1）结构施工测量的只要内容包括：株洲县内控基准点的设置、施工层的放线与超平、建筑物主轴线的竖向投测、施工层标高的竖向传递、大型预制构件的探险与结构安装测量等。2）结构施工测量应在首层放线验收后，按有关规定盛情符合，经批准后方可实施。3）结构施工测量采用外控法进行轴线竖向投测时，应将控制轴线引测至首层结构外立面上，作为个施工层主轴线竖向投测的方向基准。4）结构施工测量采用内控法进行轴线竖向投测时，应在首层或最底层底板上预埋钢板，划“+”字线钻孔，作为基准点，并在各层楼板对应位置预留200mm*200mm孔洞，预编传递轴线。5）轴线竖向投测前，应检测控制桩、基准点，确保其位置正确，投测的允许误差应
