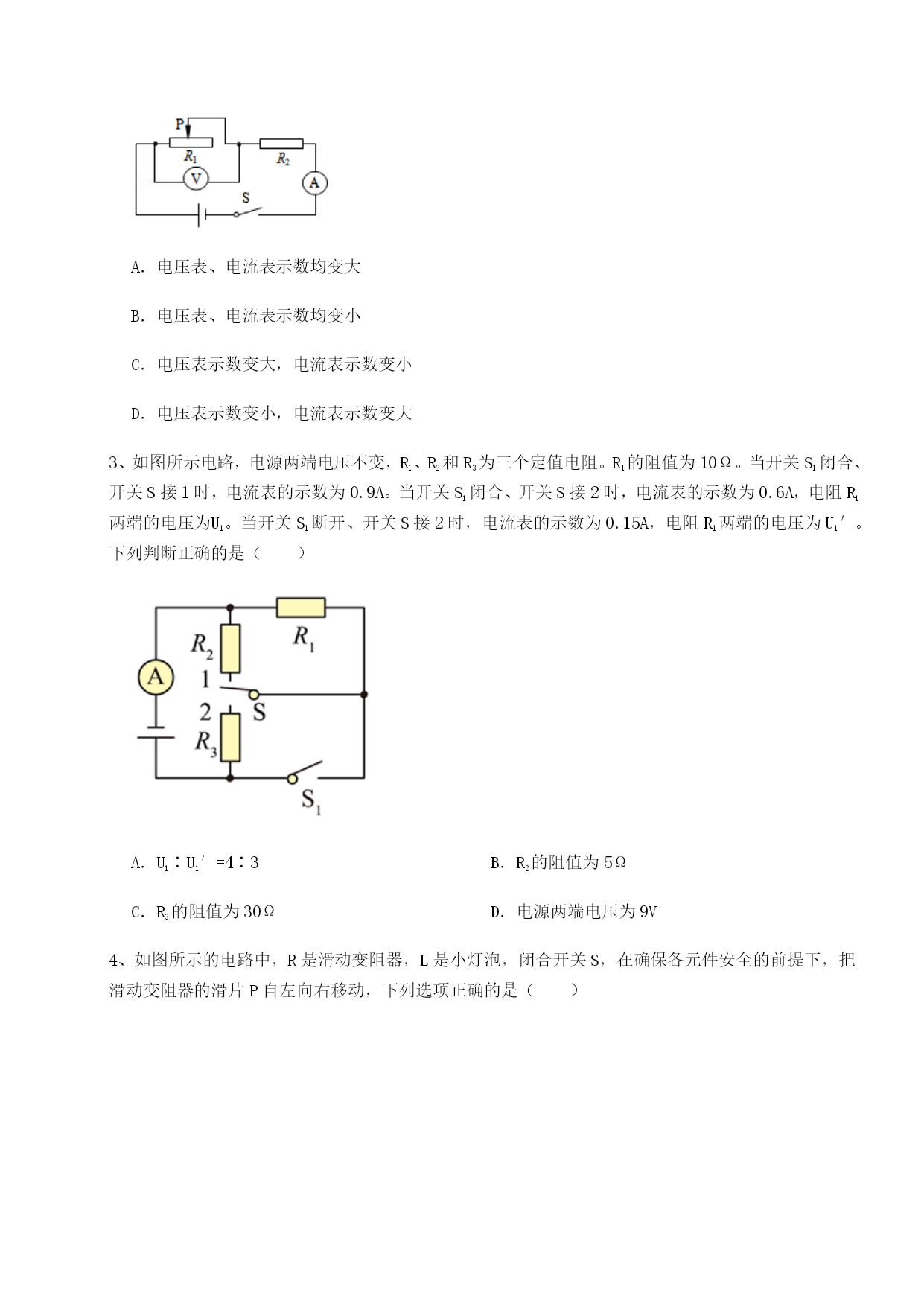

北师大版物理九年级全册第十二章欧姆定律达标测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，电源电压恒为6V，定值电阻R1的阻值为10Ω，滑动变阻器R3的最大阻值为20Ω，下列说法正确的是（）A．S1闭合，S2断开，滑片从a端移到b端过程中，电压表的示数逐渐减小B．S1闭合，S2断开，滑片从a端移到b端过程中，电流表的示数最小值为0.3AC．S1、S2都闭合，滑片位于a端，电流表的示数为0.9A，则电阻R2的阻值为6.67ΩD．S1、S2都闭合，滑片位于a端，电流表的示数为0.9A，则电阻R1、R2消耗的电功率之比为2∶12、如图所示的电路中，电源两端的电压保持不变，R2为定值电阻。闭合开关S，在滑动变阻器的滑片P向左滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（）A．电压表、电流表示数均变大B．电压表、电流表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大3、如图所示电路，电源两端电压不变，R1、R2和R3为三个定值电阻。R1的阻值为10Ω。当开关S1闭合、开关S接1时，电流表的示数为0.9A。当开关S1闭合、开关S接2时，电流表的示数为0.6A，电阻R1两端的电压为U1。当开关S1断开、开关S接2时，电流表的示数为0.15A，电阻R1两端的电压为U1′。下列判断正确的是（）A．U1∶U1′=4∶3B．R2的阻值为5ΩC．R3的阻值为30ΩD．电源两端电压为9V4、如图所示的电路中，R是滑动变阻器，L是小灯泡，闭合开关S，在确保各元件安全的前提下，把滑动变阻器的滑片P自左向右移动，下列选项正确的是（）A．电流表示数变大B．电流表示数不变C．小灯泡L变亮D．小灯泡L变暗5、关于电流、电压和电阻的关系，下列说法正确的是（）A．通过导体的电流跟导体两端的电压成正比，跟导体的电阻成反比B．在电阻一定时，导体两端的电压跟通过导体的电流成正比C．电阻是导体对电流的阻碍作用，通过导体的电流为零，该导体的电阻为零D．通过导体的电流越大，这段导体的电阻一定越小6、下列说法正确的是（）A．验电器工作的原理是异种电荷相互吸B．塑料，陶瓷，铅笔芯，大地都是绝缘体C．毛皮摩擦橡胶棒起电的过程中，电子从毛皮转移到橡胶棒D．根据R=可知，导体电阻与导体两端电压成正比，与通过导体的电流成反比7、在如图所示的电路中，闭合开关S，电压表V的示数恒为6V，电流表的示数为0.5A，电压表V2的示数为4V．当把滑动变阻器的滑片移至最右端时，电流表的示数为0.3A．则下列物理量的结果计算错误的是（）A．R1的阻值为4ΩB．滑动变阻器的最大电阻值为16ΩC．电路消耗的最小总功率为1.8WD．当滑动变阻器的滑片移至最左端时，R1在5min内消耗的电能为2.7×104J8、如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，电流表A2的示数变小D．当开关S2断开时，通过L1的电流变小9、如图所示电路，电源电压恒定，开关闭合后，各电表量程合适且均有示数，现将滑动变阻器R2的滑片P向右滑动的过程中，下列说法中正确的是（）A．电流表A1和A2示数都变小B．电压表V的示数变大C．电压表V与电流表A1的示数之比变大D．电压表V与电流表A2的示数之比变大10、如图所示的电路中，电阻R2的阻值为15Ω。当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。下列说法正确的是（）A．电阻R1的阻值为10ΩB．当开关S1、S2闭合时，通过电阻R1的电流为0.5AC．当开关S1、S2闭合时，电流表A1测量的是通过R2的电流D．当开关S1闭合、S2断开时，电流表A2的示数为0.5A第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、某定值电阻两端电压由变为时，通过的电流增加了，该电阻的阻值为；若它两端电压变为，此时电阻为。2、甲、乙两个电阻器的电压、电流图象如图所示，由图可知（选填“甲”或“乙”）是定值电阻，若将甲、乙并联接入电源电压为的电路中，此时电路中的总电阻为Ω。3、如图是一种电
