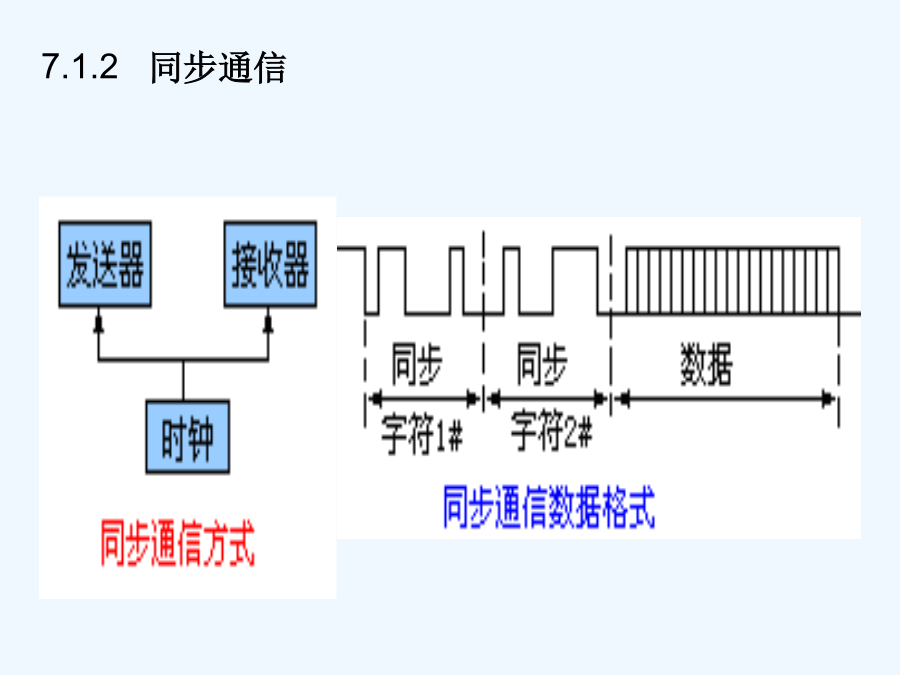

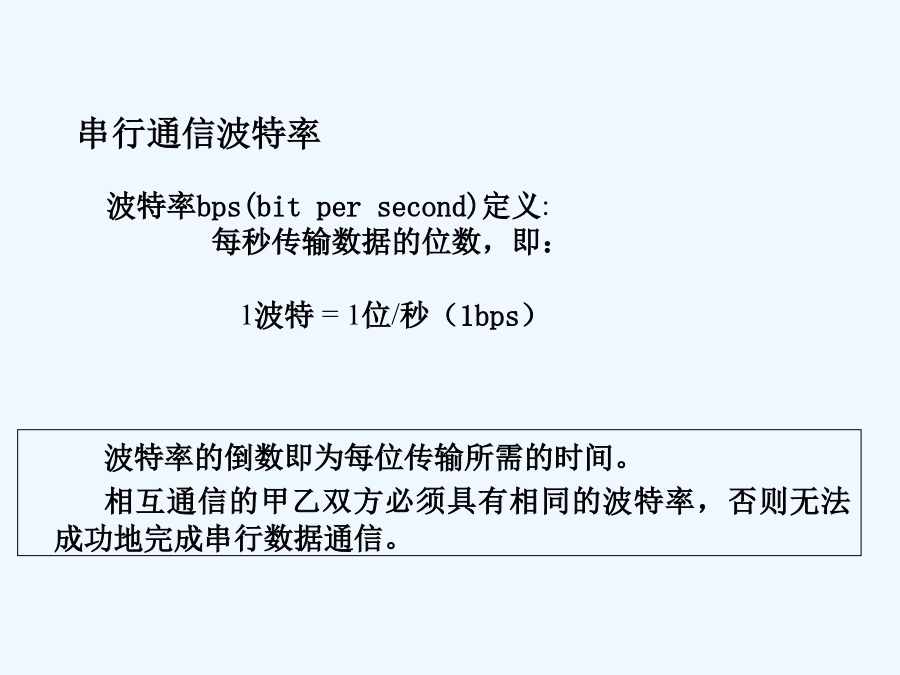

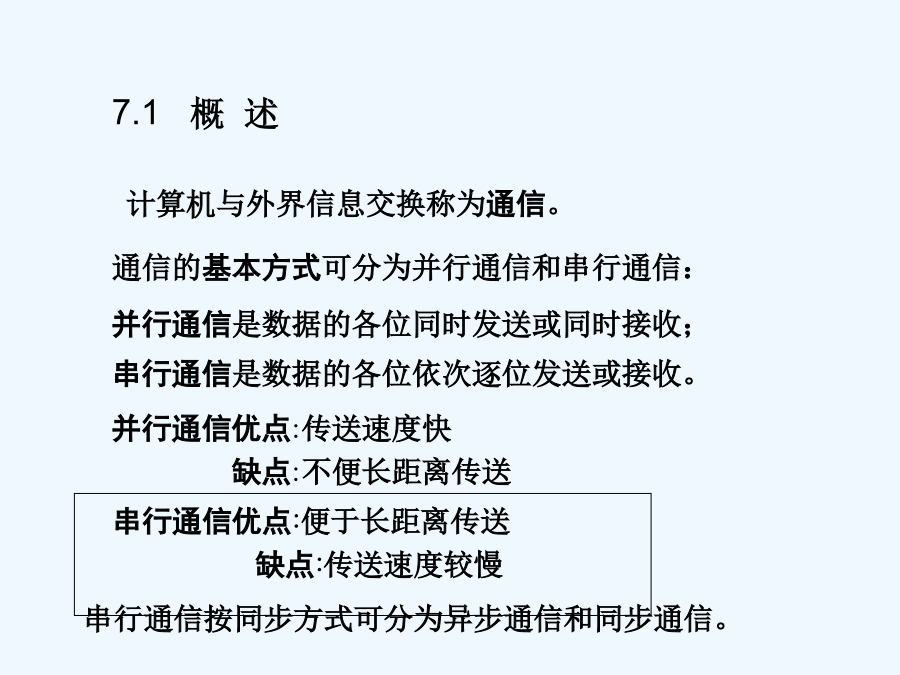

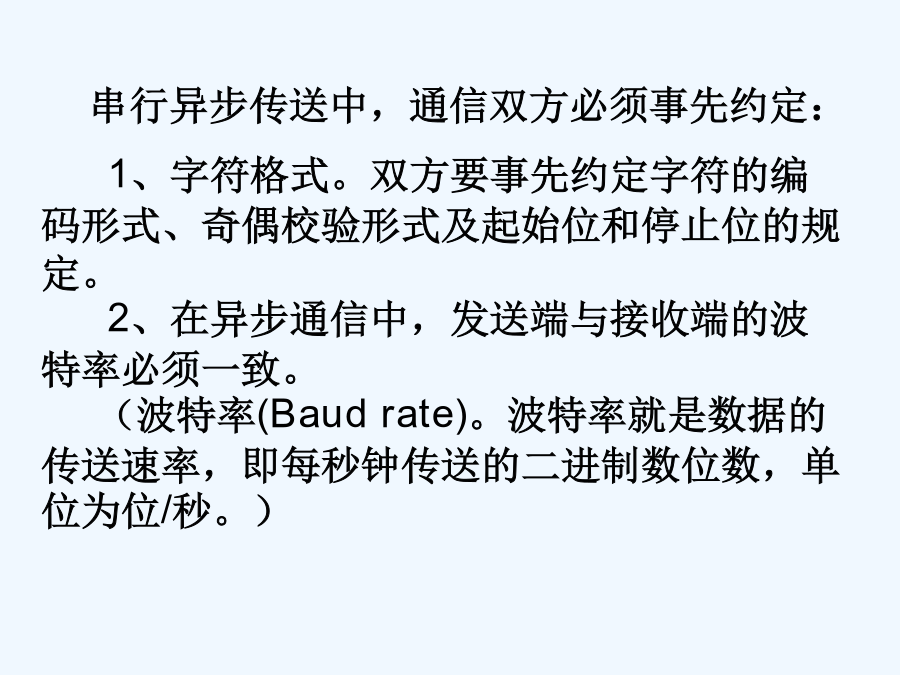

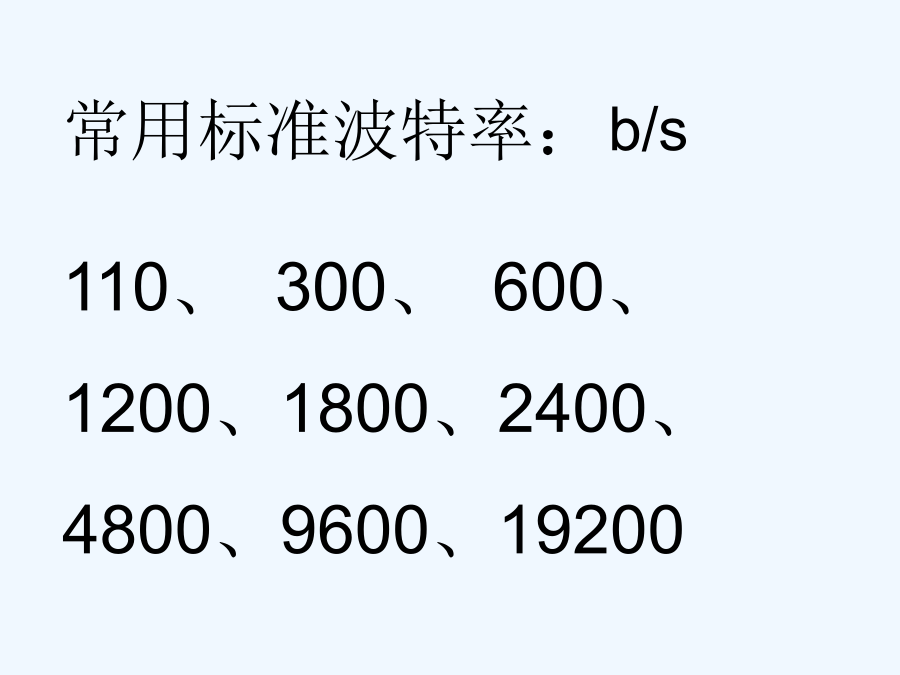

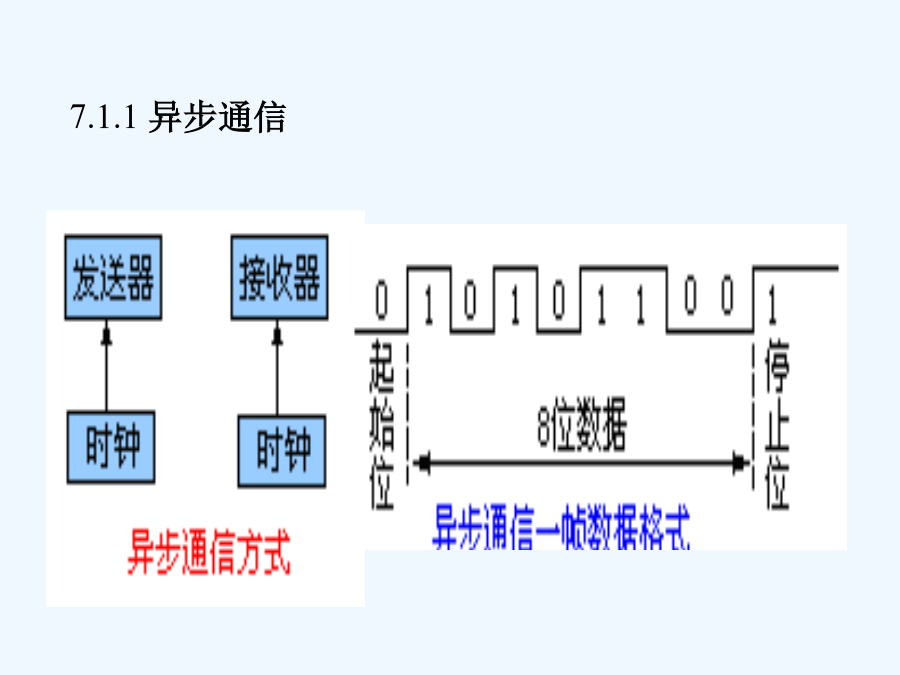

第07章单片机串行通信系统串行通信优点:便于长距离传送缺点:传送速度较慢并行通信和串行通信7.1.1异步通信常用标准波特率：b/s110、300、600、1200、1800、2400、4800、9600、192007.1.2同步通信大家应该也有点累了，稍作休息波特率的倒数即为每位传输所需的时间。相互通信的甲乙双方必须具有相同的波特率，否则无法成功地完成串行数据通信。7.1.3串行通信的制式2、半双工制式（HalfDuplex）3、全双工制式（FullDuplex）指令清0RI/TI波特率因子波特率误差与时钟频率发送时，只需将发送数据输入SBUF，CPU将自动启动和完成串行数据的发送；接收时，CPU将自动把接收到的数据存入SBUF，用户只需从SBUF中读出接收数据。2、串行控制寄存器SCONSM0、SM1：串行口工作方式选择位。用于选择四种工作方式SM23）REN——允许串行接收控制位REN＝0禁止接收数据REN＝1允许接收数据4）TB8——发送数据第9位。在方式2和方式3时，TB8为所要发送的第9位数据在多机通信中，以TB8位的状态表示主机发送的信息是否地址。在SM2=1时，TB8=1，表明信息为地址但在SM2=0时，也可用作数据的奇偶校验位。方式0，方式1中，该位不用5）RB8——接收数据第9位在方式2、3时，RB8是接收的第9位数据。可作为奇偶校验位或地址帧的标志在方式1时，若SM2=0,RB8是接收的停止位在方式0时，不使用RB86）TI——发送中断标志位在方式0时，发送完第8位数据后，该位由硬件置位。在其它方式下，于发送停止位之前，由硬件置位,并向CPU申请中断CPU在响应中断后，必须用软件清零。在非中断方式，TI也可供查询使用。7）RI——接收中断标志位在方式0时，接收完第8位数据后，该位由硬件置位。在其它方式下，于接收到停止位之前，该位由硬件置位,并向CPU申请中断在CPU响应中断后，也必须用软件清零在非中断方式，RI也可供查询使用。3、电源控制寄存器PCON２）GF1,GF0－－用户可自行定义的通用标志位３）PD－－掉电方式控制位PD=0：常规工作方式PD=1：进入掉电方式CPU处于掉电方式时,振荡器停振，片内RAM和SRF的值保持不变，P0—P3口维持原状，程序停止。只有复位能退出掉电方式。4）IDL－－待机方式(空闲方式)控制位。IDL=0：常规工作方式IDL=1：进入待机方式CPU处于待机方式时,振荡器继续振荡，中断、定时器、串口功能继续有效，片内RAM和SRF保持不变，CPU状态保持，P0—P3口维持原状，程序停顿。中断、复位都能退出待机状态。5.中断优先级控制寄存器IP(B8H)１．工作方式０移位寄存器方式，可外接移位寄存器以扩展I/O口，也可以外接同步输入/输出设备。一帧信息有8位数据，低位在前，高位在后，没有起始位和停止位数据从RXD输入或输出。TXD用来输出同步脉冲。数据格式如下：指令将TI/RI清零方式0工作时，多用查询方式编程：发送：MOVSBUF，AJNBTI，$CLRTI……接收：JNBRI，$CLRRIMOVA,SBUF……注）复位时，SCON被清零，工作方式的缺省值为方式0。接收前，务必先置位REN=1方允许接收数据。【例7.3-1】74LS165芯片的输入端接8个开关，利用单片机串行方式0将开关的状态串行输入单片机，并在LED上显示。DELAY:MOVR6,#10;延时程序D1:MOVR7,#248DJNZR7,$DJNZR6,D1RETEND２．工作方式１8位异步通信接口，一帧有1O位信息，1位起始位(低电平信号)，8位数据位(先低位后高位)，1位停止位(高电平信号)。波特率可变，由定时器/计数器T1的溢出率和SMOD（PCON.7）决定。其格式如下：定时器T1的溢出率计算定时器的溢出率是指在1秒钟内产生溢出的次数。定时器T1在工作方式2时，定时器T1的溢出一次所需要的时间为：(28—N)×12×时钟周期=(28—N)×12/fosc(秒)于是，定时器每秒所溢出的次数为：定时器T1的溢出率=fosc/(12×(28—N))式中的N为时间常数，即T1的初值。波特率与计数初值的关系【例7.3-2】双机通信。设甲乙两机以串行方式1进行数据传送，fosc=11.0592MHz，波特率为1200b/s。甲机发送的1、2、3、4、5、6、7、8八个数字，存在内部RAM40H～4FH单元中，乙机接收后在数码管上显示。编程思路：T1的设置。设SMOD=0,T1工作在方式2。T0不用，则TMOD=20H，T1的计数初值为：X=256-(20×11
