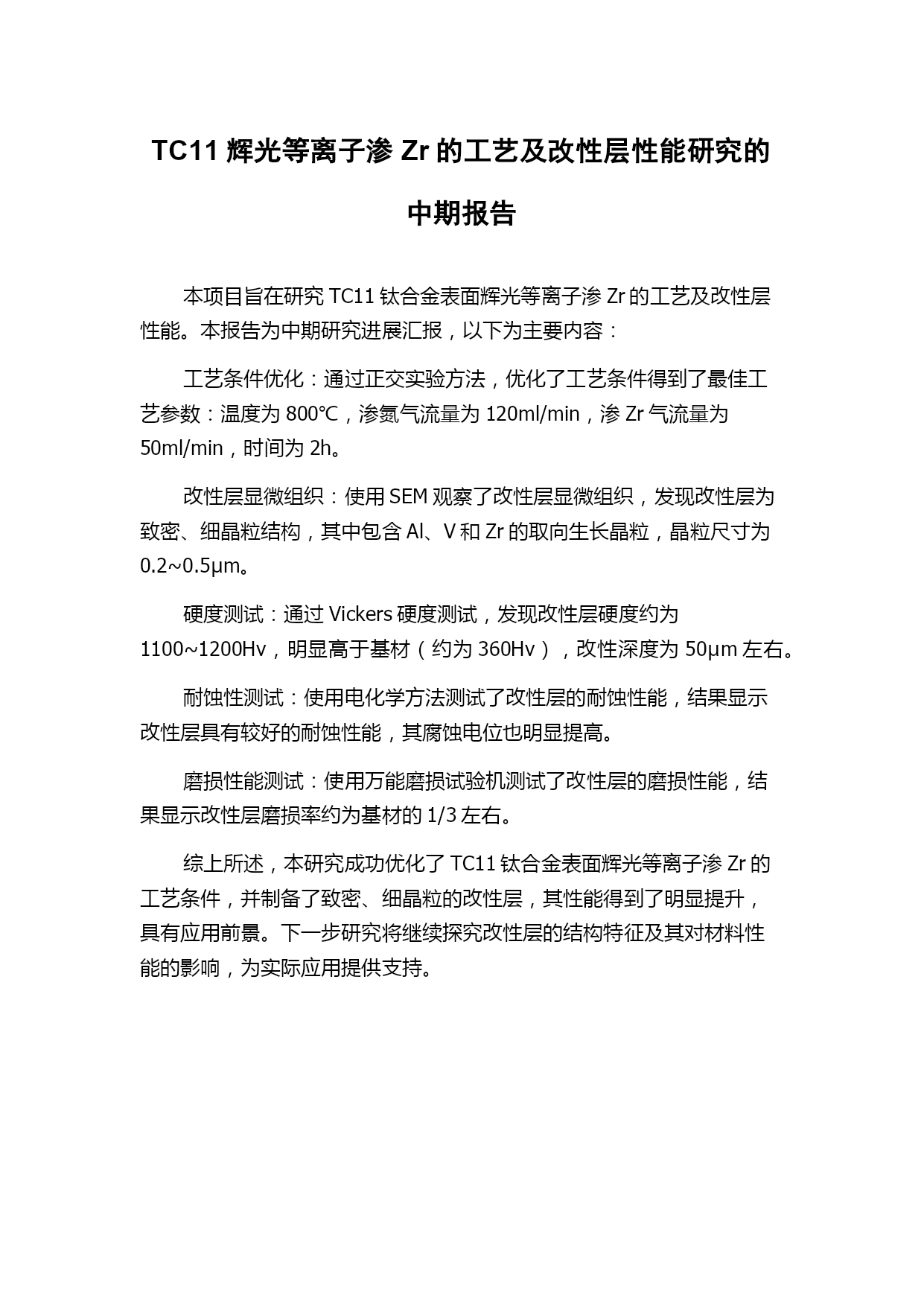

TC11辉光等离子渗Zr的工艺及改性层性能研究的中期报告本项目旨在研究TC11钛合金表面辉光等离子渗Zr的工艺及改性层性能。本报告为中期研究进展汇报，以下为主要内容：工艺条件优化：通过正交实验方法，优化了工艺条件得到了最佳工艺参数：温度为800℃，渗氮气流量为120ml/min，渗Zr气流量为50ml/min，时间为2h。改性层显微组织：使用SEM观察了改性层显微组织，发现改性层为致密、细晶粒结构，其中包含Al、V和Zr的取向生长晶粒，晶粒尺寸为0.2~0.5μm。硬度测试：通过Vickers硬度测试，发现改性层硬度约为1100~1200Hv，明显高于基材（约为360Hv），改性深度为50μm左右。耐蚀性测试：使用电化学方法测试了改性层的耐蚀性能，结果显示改性层具有较好的耐蚀性能，其腐蚀电位也明显提高。磨损性能测试：使用万能磨损试验机测试了改性层的磨损性能，结果显示改性层磨损率约为基材的1/3左右。综上所述，本研究成功优化了TC11钛合金表面辉光等离子渗Zr的工艺条件，并制备了致密、细晶粒的改性层，其性能得到了明显提升，具有应用前景。下一步研究将继续探究改性层的结构特征及其对材料性能的影响，为实际应用提供支持。
