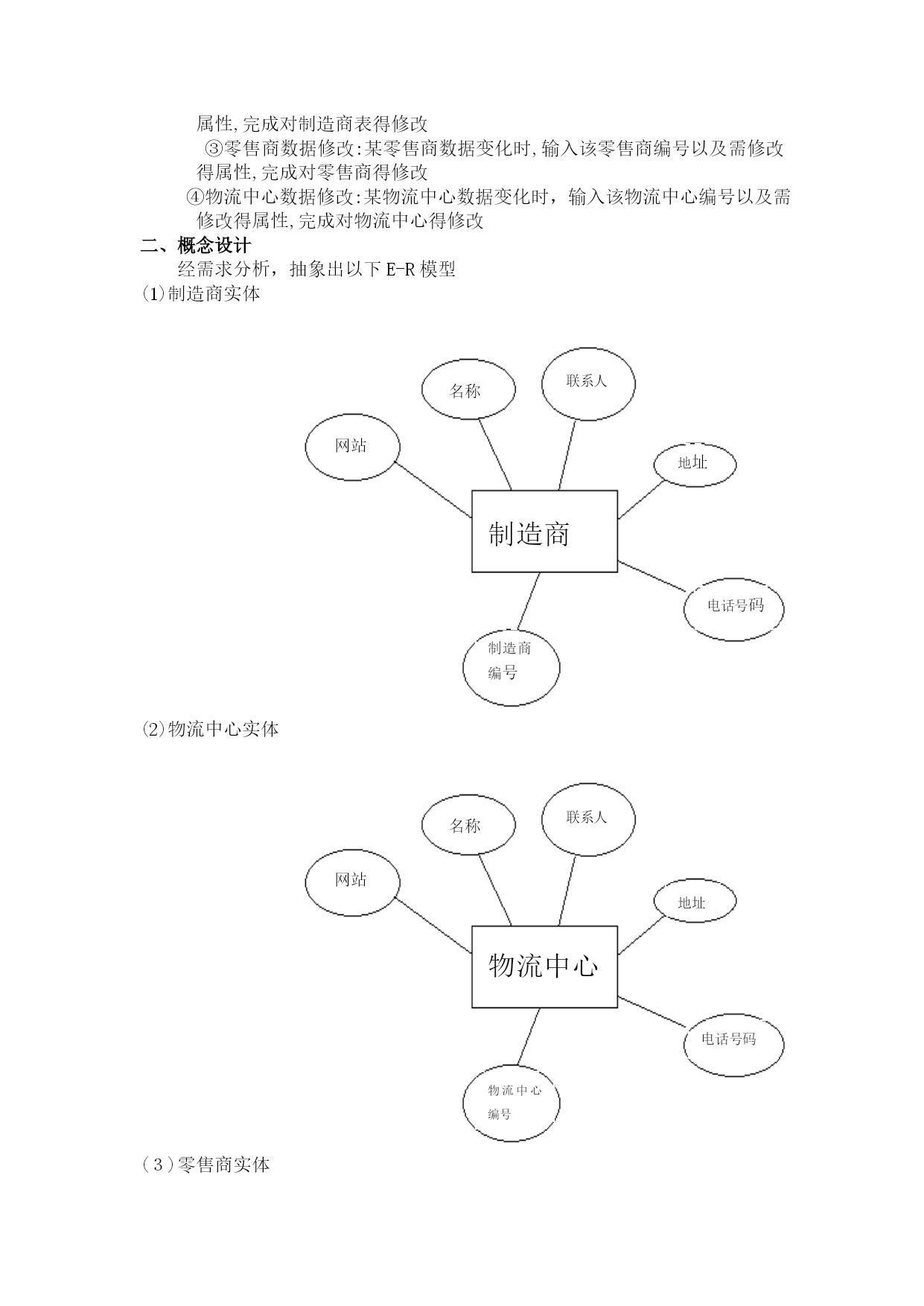

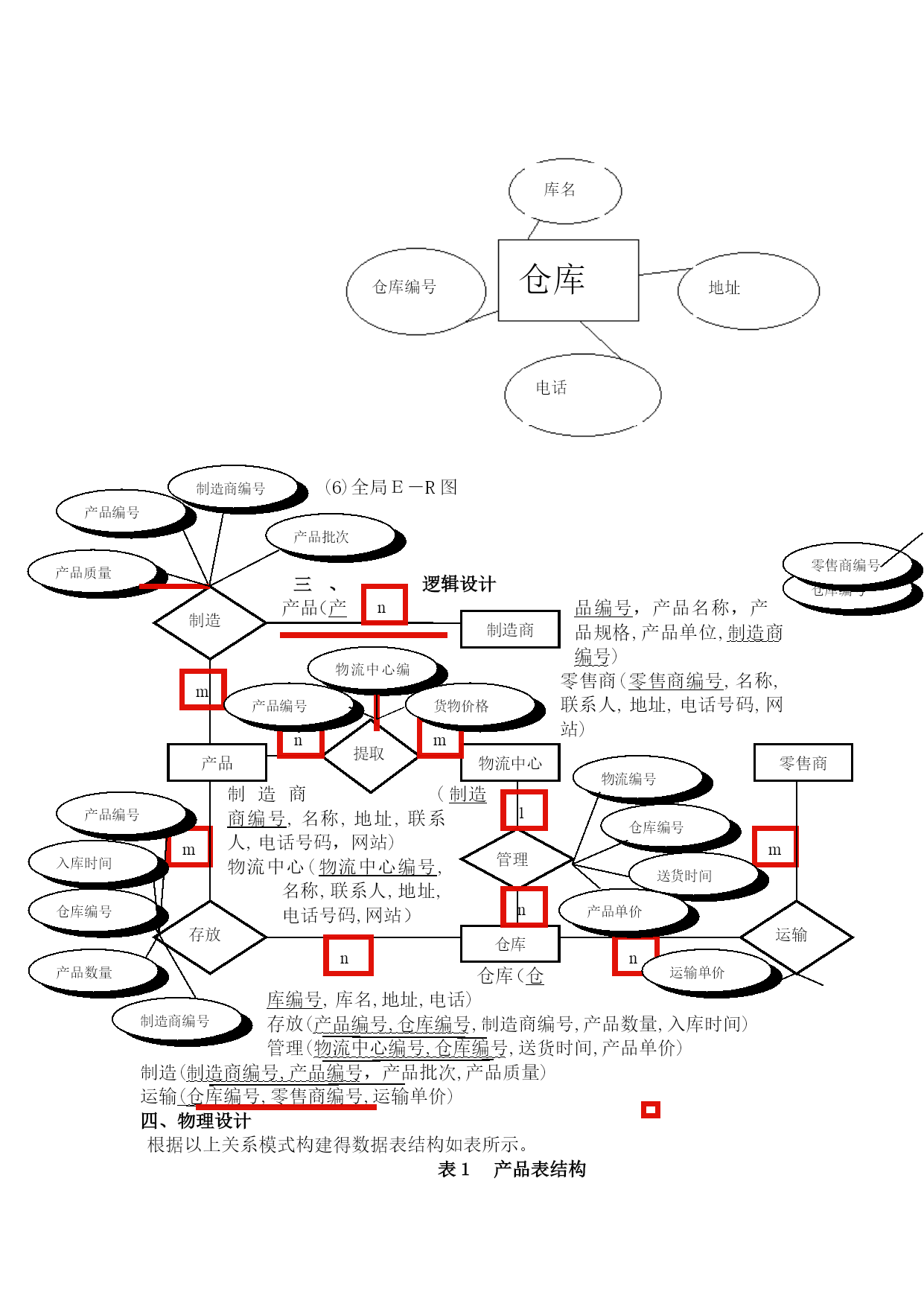

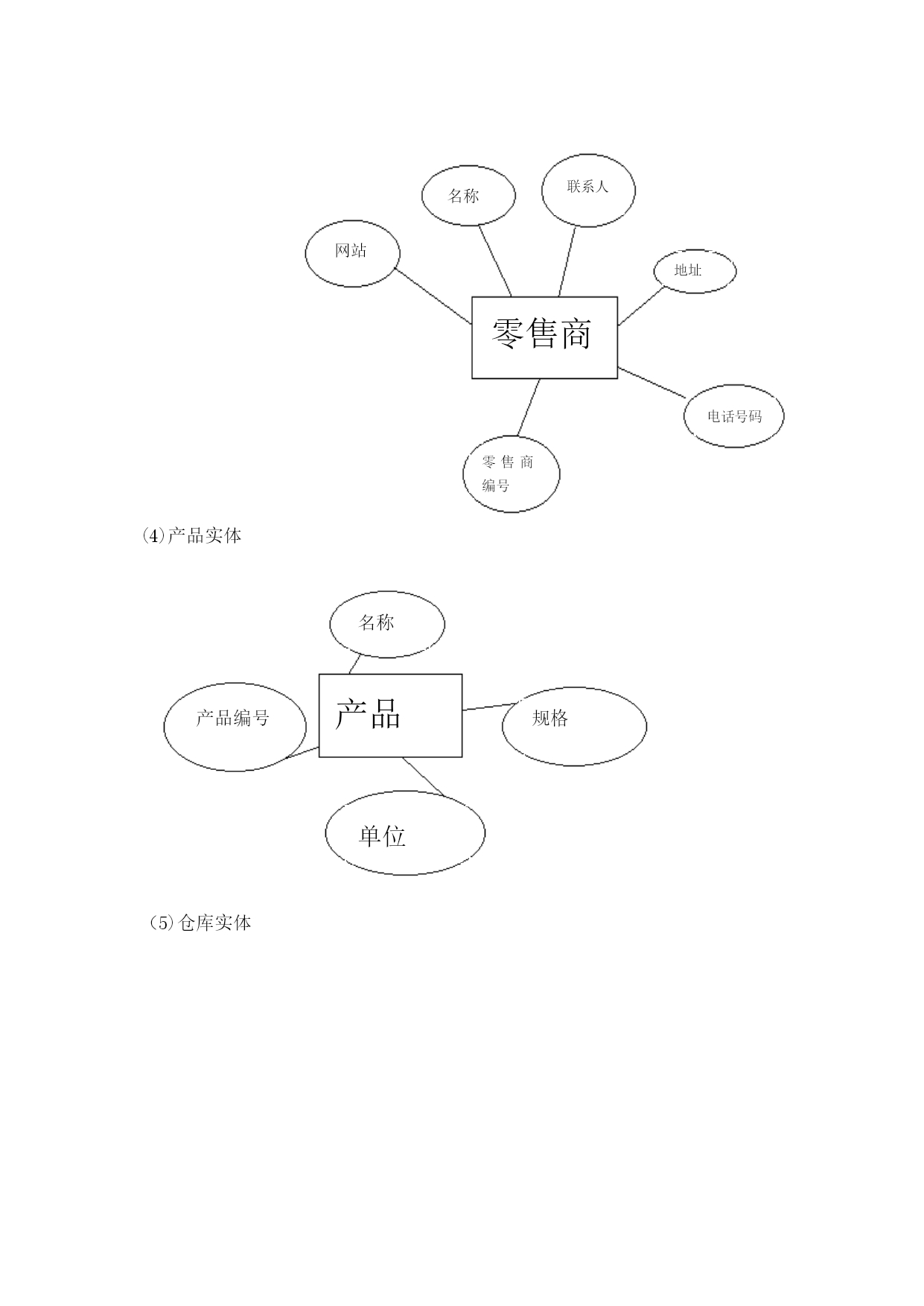

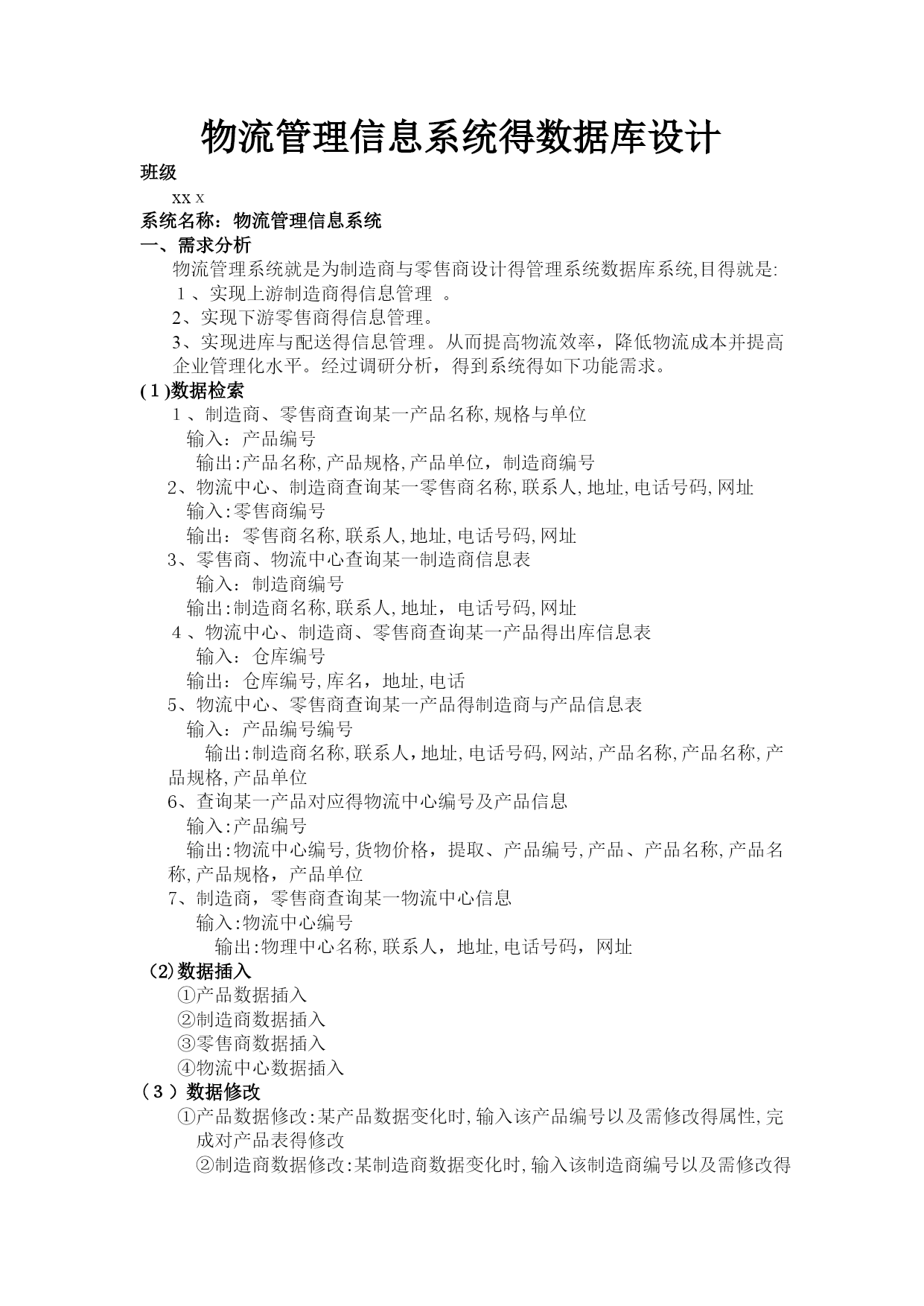

物流管理信息系统得数据库设计班级xxｘ系统名称：物流管理信息系统一、需求分析物流管理系统就是为制造商与零售商设计得管理系统数据库系统,目得就是:１、实现上游制造商得信息管理。2、实现下游零售商得信息管理。3、实现进库与配送得信息管理。从而提高物流效率，降低物流成本并提高企业管理化水平。经过调研分析，得到系统得如下功能需求。(１)数据检索１、制造商、零售商查询某一产品名称,规格与单位输入：产品编号输出:产品名称,产品规格,产品单位，制造商编号2、物流中心、制造商查询某一零售商名称,联系人,地址,电话号码,网址输入:零售商编号输出：零售商名称,联系人,地址,电话号码,网址3、零售商、物流中心查询某一制造商信息表输入：制造商编号输出:制造商名称,联系人,地址，电话号码,网址４、物流中心、制造商、零售商查询某一产品得出库信息表输入：仓库编号输出：仓库编号,库名，地址,电话5、物流中心、零售商查询某一产品得制造商与产品信息表输入：产品编号编号输出:制造商名称,联系人，地址,电话号码,网站,产品名称,产品名称,产品规格,产品单位6、查询某一产品对应得物流中心编号及产品信息输入:产品编号输出:物流中心编号,货物价格，提取、产品编号,产品、产品名称,产品名称,产品规格，产品单位7、制造商，零售商查询某一物流中心信息输入:物流中心编号输出:物理中心名称,联系人，地址,电话号码，网址（2)数据插入①产品数据插入②制造商数据插入③零售商数据插入④物流中心数据插入(３）数据修改①产品数据修改:某产品数据变化时,输入该产品编号以及需修改得属性,完成对产品表得修改②制造商数据修改:某制造商数据变化时,输入该制造商编号以及需修改得属性,完成对制造商表得修改③零售商数据修改:某零售商数据变化时,输入该零售商编号以及需修改得属性,完成对零售商得修改④物流中心数据修改:某物流中心数据变化时，输入该物流中心编号以及需修改得属性,完成对物流中心得修改二、概念设计经需求分析，抽象出以下E-R模型(1)制造商实体地址制造商编号网站电话号码联系人名称制造商(2)物流中心实体电话号码地址物流中心编号物流中心联系人名称网站(３)零售商实体零售商编号地址电话号码联系人名称网站零售商(4)产品实体单位规格名称产品编号产品（5)仓库实体库名电话地址仓库编号仓库(6)全局Ｅ－R图制造商编号产品数量仓库编号产品编号运输单价入库时间产品单价送货时间货物价格物流编号仓库编号nm存放m物流中心编号产品编号产品质量产品批次产品编号制造商编号mmnnnn1运输管理提取制造物流中心零售商仓库产品制造商仓库编号零售商编号三、逻辑设计产品（产品编号，产品名称，产品规格,产品单位,制造商编号)零售商(零售商编号,名称,联系人,地址,电话号码,网站)制造商(制造商编号,名称,地址,联系人,电话号码，网站)物流中心(物流中心编号,名称,联系人,地址,电话号码,网站）仓库（仓库编号,库名,地址,电话)存放(产品编号,仓库编号,制造商编号,产品数量,入库时间)管理(物流中心编号,仓库编号,送货时间,产品单价)制造(制造商编号,产品编号，产品批次,产品质量)运输(仓库编号,零售商编号,运输单价)物理设计根据以上关系模式构建得数据表结构如表所示。表１产品表结构字段名类型特殊属性产品编号Char(10)ＰＥIMＡRYKEY产品名称Chａｒ(20）ＮOTＮULＬ产品规格Ｃhar(１0)产品单位Chａr(1０)NOTNULL制造商编号Cｈａr(1０)FOREＩGNＫEY表2零售商结构字段名类型特殊属性零售商编号Cｈａr(10)PRIMARYＥKＹ名称Chaｒ（1０)ＮＯTNUＬL联系人Cｈａr(10）ＮOTNULL地址Varchaｒ(30)NＯTＮULＬ电话号码ＩntNOＴNＵＬL网站Ｃhaｒ(２0）表３制造商结构字段名类型特殊属性制造商编号Chａr(10）PRＩMＡRYＥKY名称Ｃhaｒ（10）ﻩＮＯTＮUＬL联系人Cｈaｒ(1０)NOＴNＵLL地址Varcｈａr（30）ＮＯＴＮULＬ电话号码Chaｒ(20)NOTNＵLL网站Cｈar(20)表4物流中心结构字段名类型特殊属性物流中心编号Chaｒ(10)PＲIMAＲYEKY名称Char(10）NOTＮULL联系人Cｈar(10)NOTNULL地址Varchar(30)ＮOTNULL电话号码Chａr(20）NOTＮＵLＬ网站Cｈar（10)字段名类型特殊属性仓库编号Ｃhar(１0)PRIM
