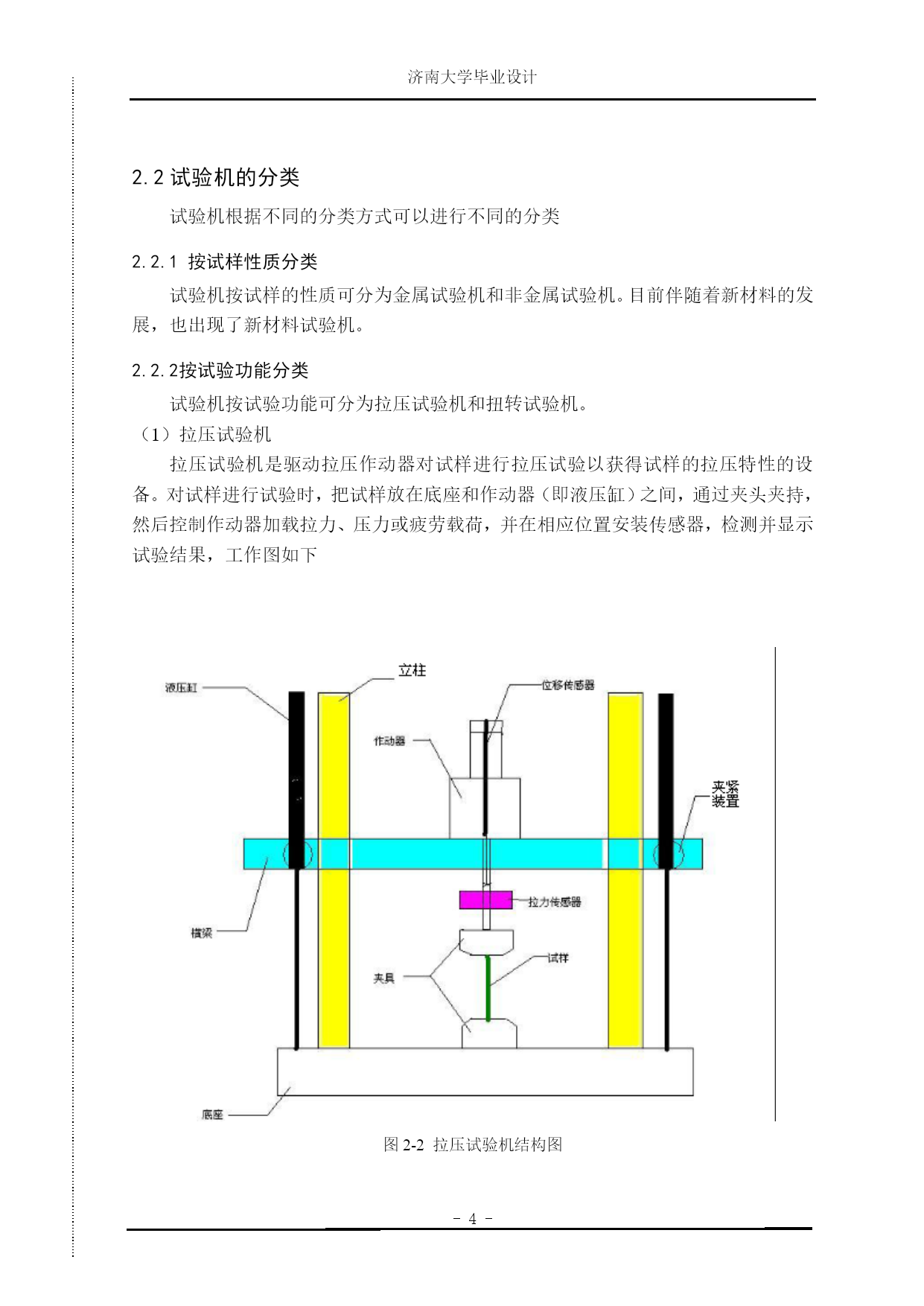

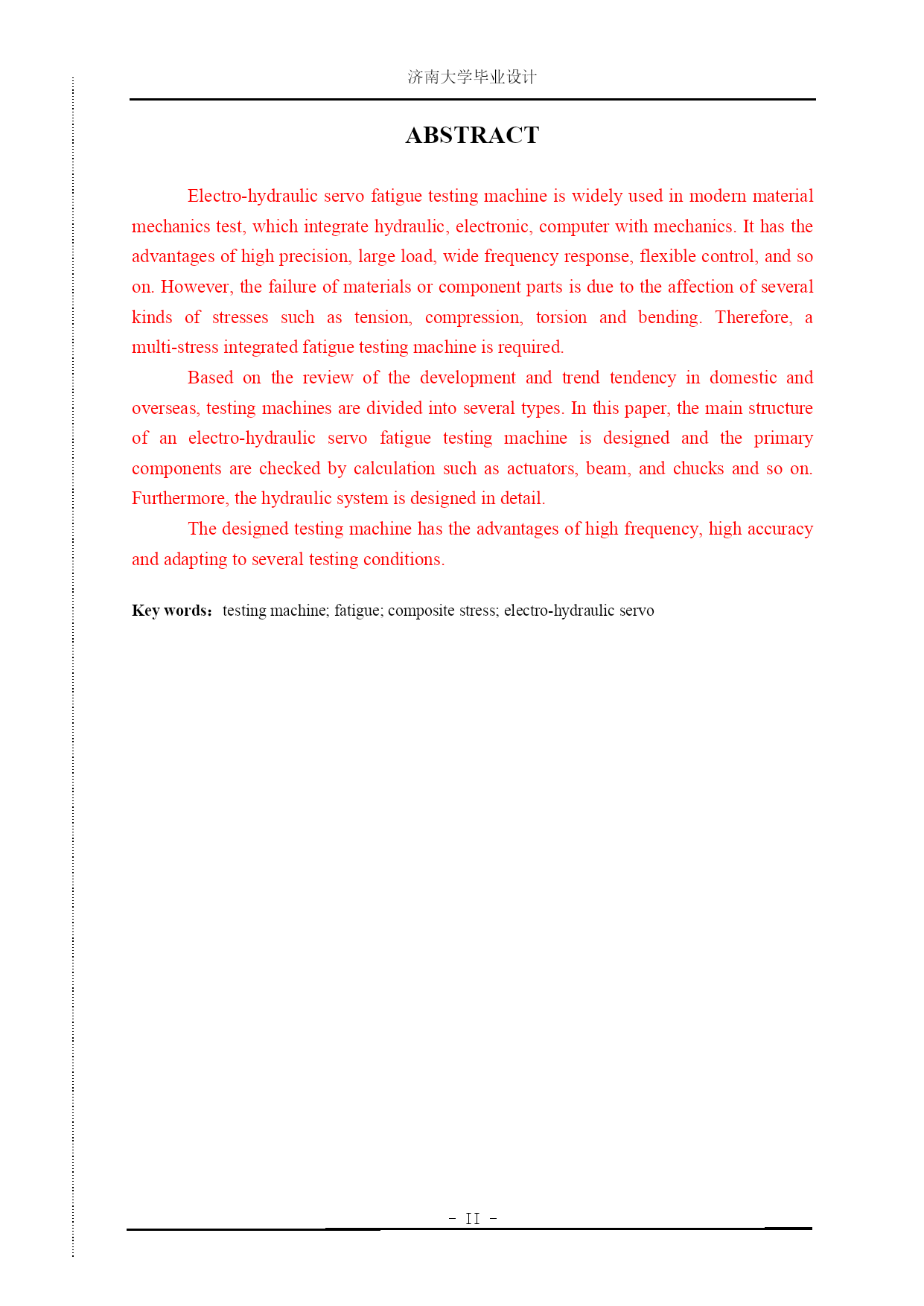

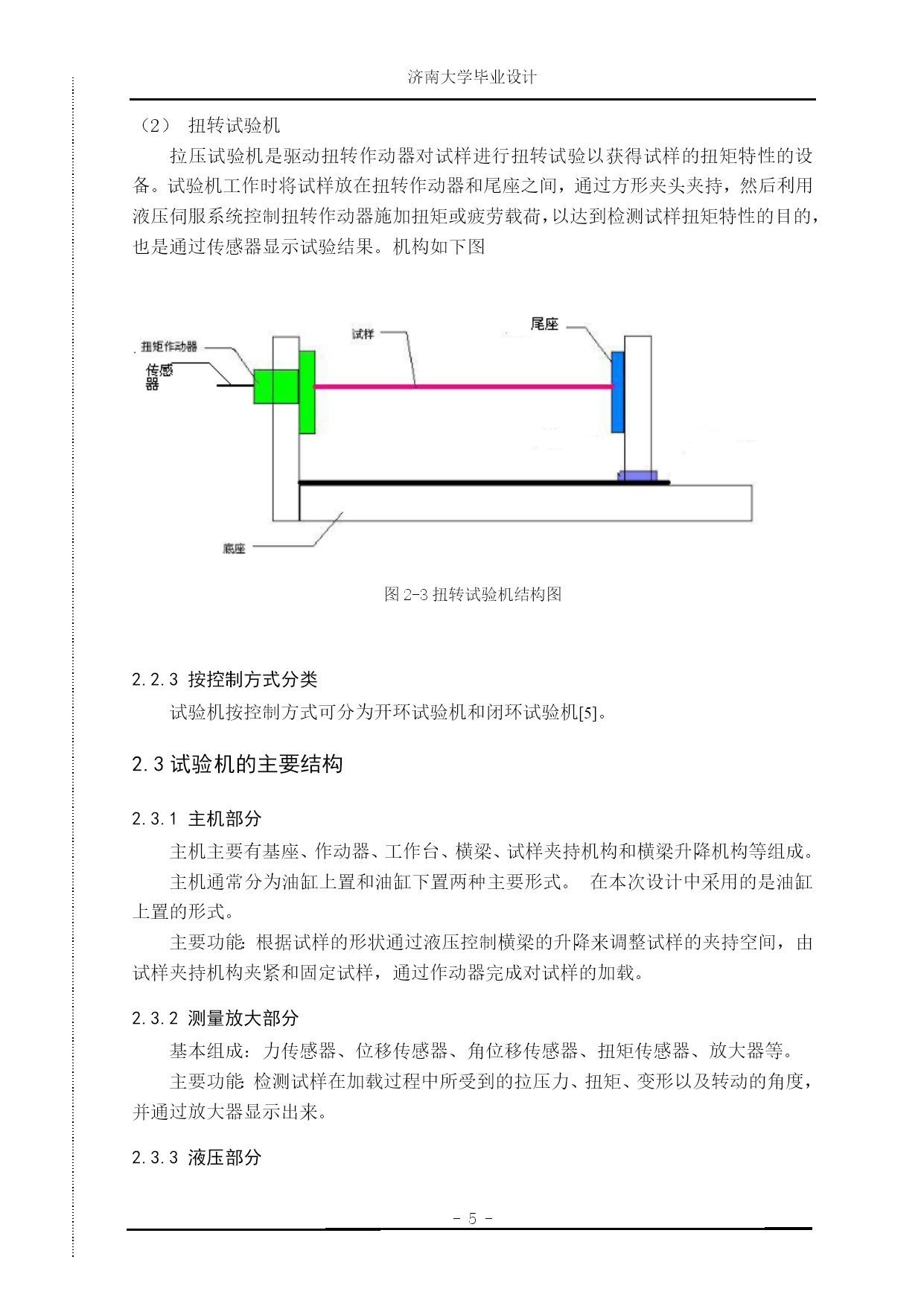

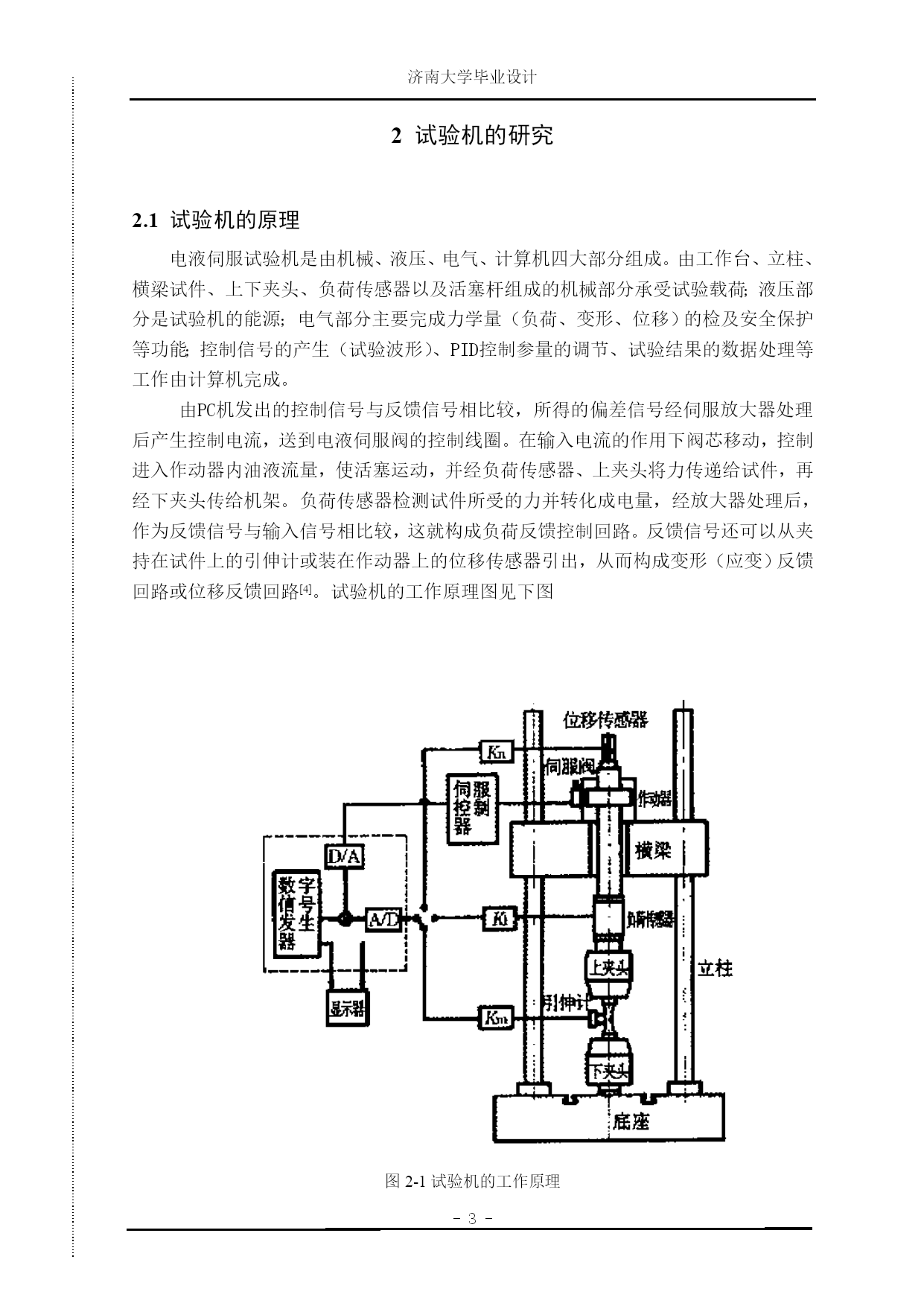

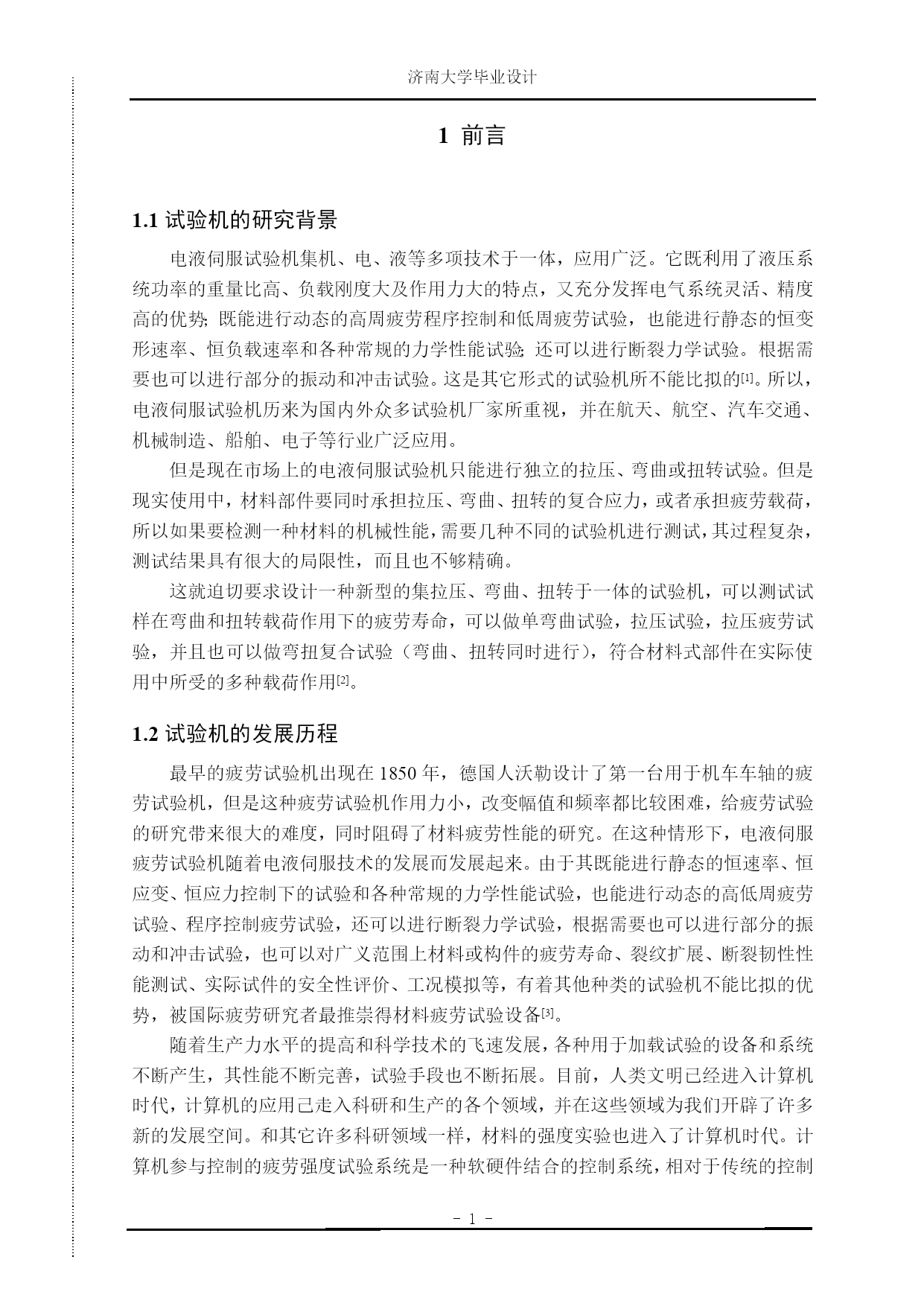

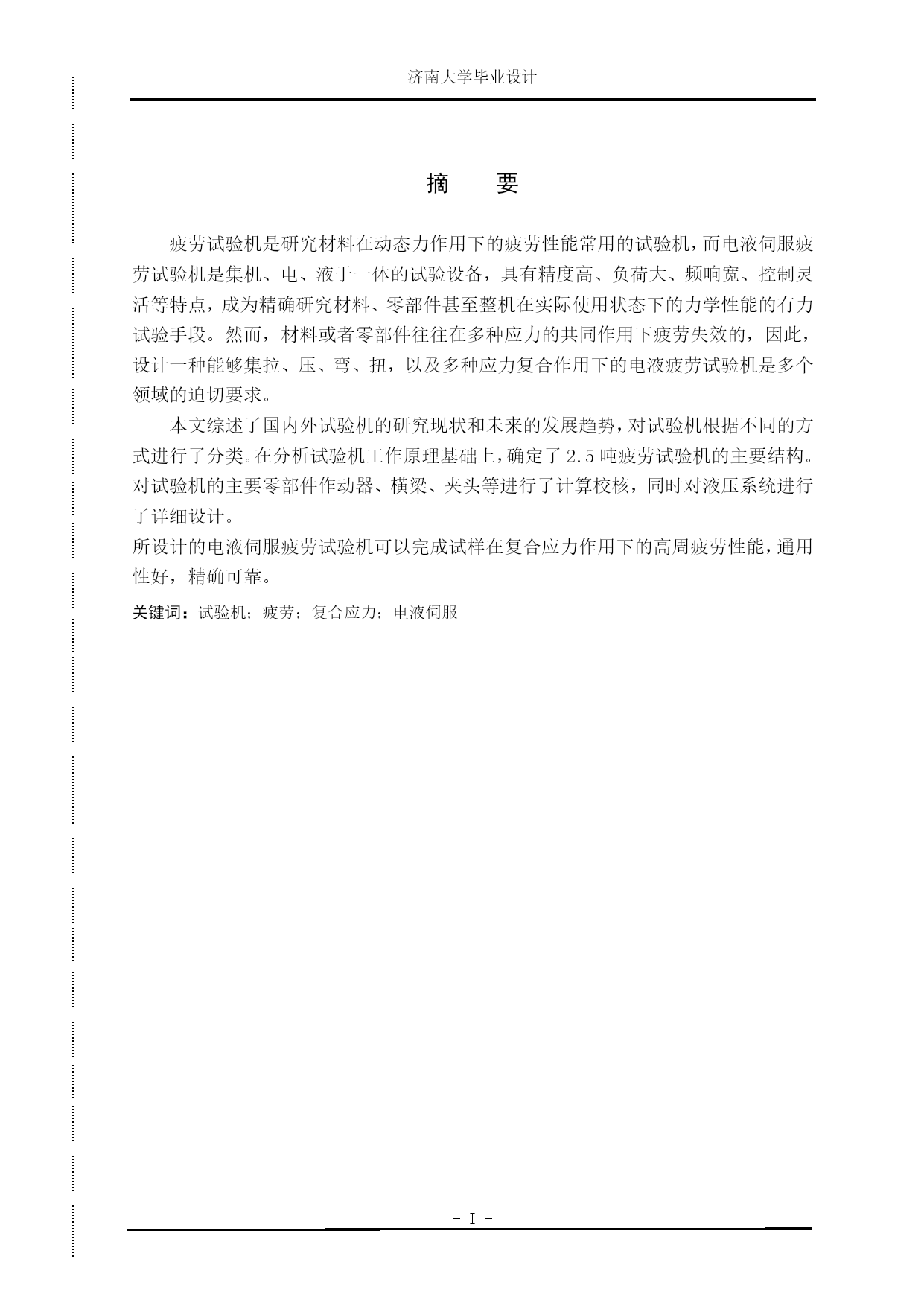

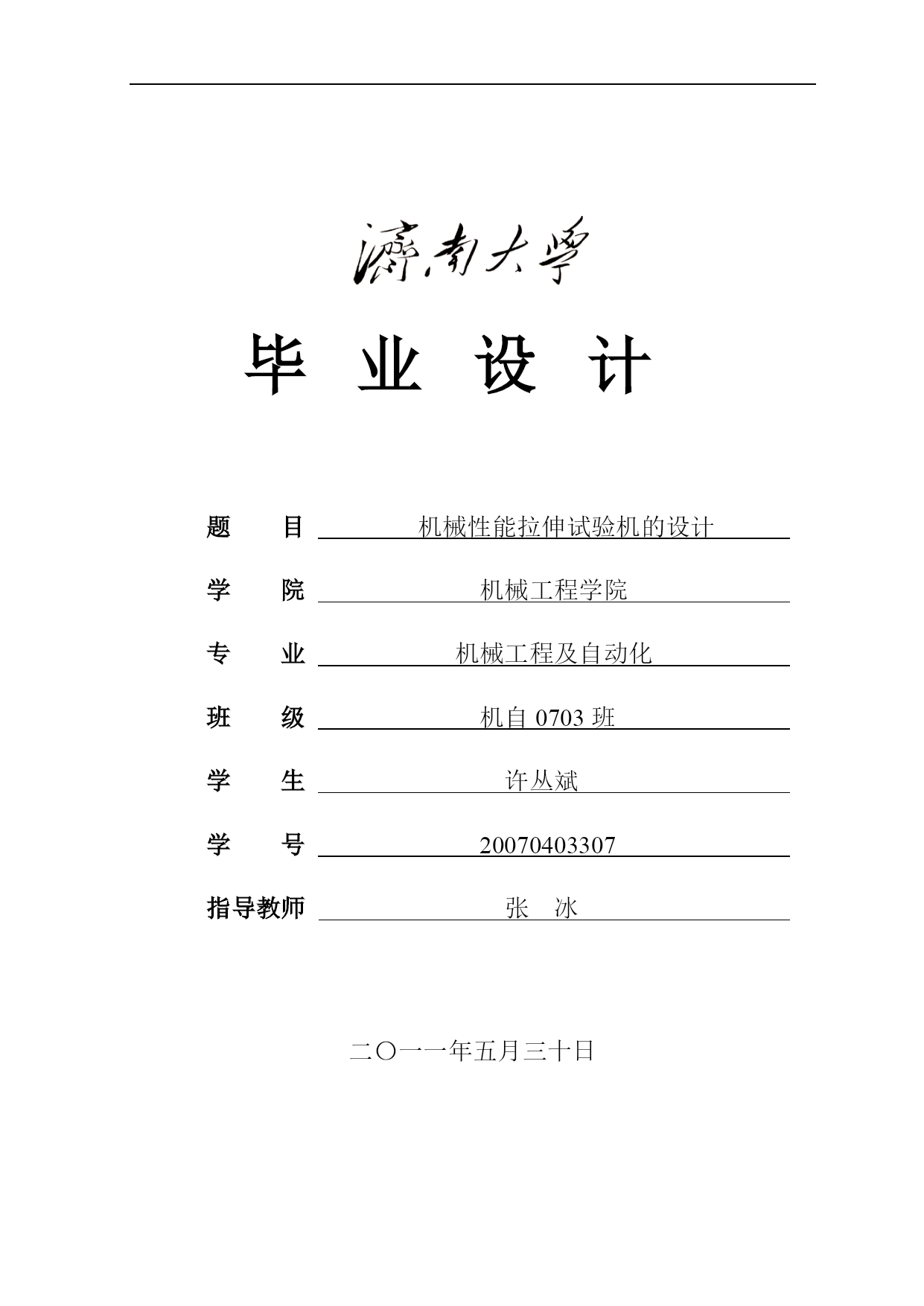

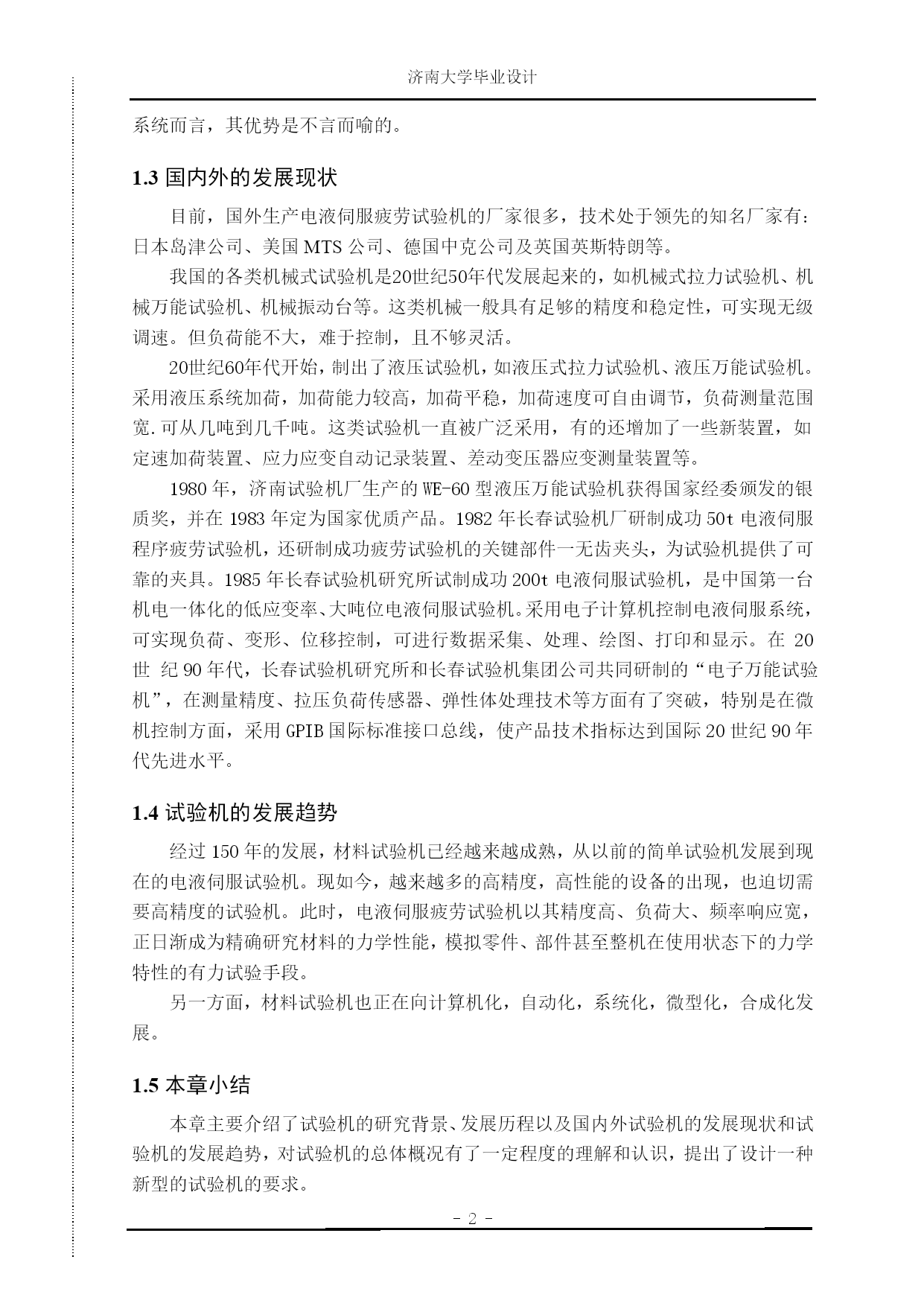

济南大学毕业设计济南大学毕业设计PAGE-2-PAGE-1-毕业设计题目机械性能拉伸试验机的设计学院机械工程学院专业机械工程及自动化班级机自0703班学生许丛斌学号20070403307指导教师张冰二〇一一年五月三十日济南大学毕业设计--摘要疲劳试验机是研究材料在动态力作用下的疲劳性能常用的试验机，而电液伺服疲劳试验机是集机、电、液于一体的试验设备，具有精度高、负荷大、频响宽、控制灵活等特点，成为精确研究材料、零部件甚至整机在实际使用状态下的力学性能的有力试验手段。然而，材料或者零部件往往在多种应力的共同作用下疲劳失效的，因此，设计一种能够集拉、压、弯、扭，以及多种应力复合作用下的电液疲劳试验机是多个领域的迫切要求。本文综述了国内外试验机的研究现状和未来的发展趋势，对试验机根据不同的方式进行了分类。在分析试验机工作原理基础上，确定了2.5吨疲劳试验机的主要结构。对试验机的主要零部件作动器、横梁、夹头等进行了计算校核，同时对液压系统进行了详细设计。所设计的电液伺服疲劳试验机可以完成试样在复合应力作用下的高周疲劳性能，通用性好，精确可靠。关键词：试验机；疲劳；复合应力；电液伺服ABSTRACTElectro-hydraulicservofatiguetestingmachineiswidelyusedinmodernmaterialmechanicstest,whichintegratehydraulic,electronic,computerwithmechanics.Ithastheadvantagesofhighprecision,largeload,widefrequencyresponse,flexiblecontrol,andsoon.However,thefailureofmaterialsorcomponentpartsisduetotheaffectionofseveralkindsofstressessuchastension,compression,torsionandbending.Therefore,amulti-stressintegratedfatiguetestingmachineisrequired.Basedonthereviewofthedevelopmentandtrendtendencyindomesticandoverseas,testingmachinesaredividedintoseveraltypes.Inthispaper,themainstructureofanelectro-hydraulicservofatiguetestingmachineisdesignedandtheprimarycomponentsarecheckedbycalculationsuchasactuators,beam,andchucksandsoon.Furthermore,thehydraulicsystemisdesignedindetail.Thedesignedtestingmachinehastheadvantagesofhighfrequency,highaccuracyandadaptingtoseveraltestingconditions.Keywords：testingmachine;fatigue;compositestress;electro-hydraulicservo目录摘要………………………………………………………………..…….….……………...=1\*ROMANIABSTRACT…………….…………………………………..………………..…………….=2\*ROMANII1前言……….…………………………………………………………….….……………..11.1试验机的研究背景............................………………………….………….………..11.2试验机的发展历程...........................……….......…………….………….………..11.3国内外发展现状......................…………………………….…....……..………21.4试验机的发展趋势......................…………………………….…....……..………21.5本章小结…………......................…………………………….…....……..………22试验机的研究…….........
