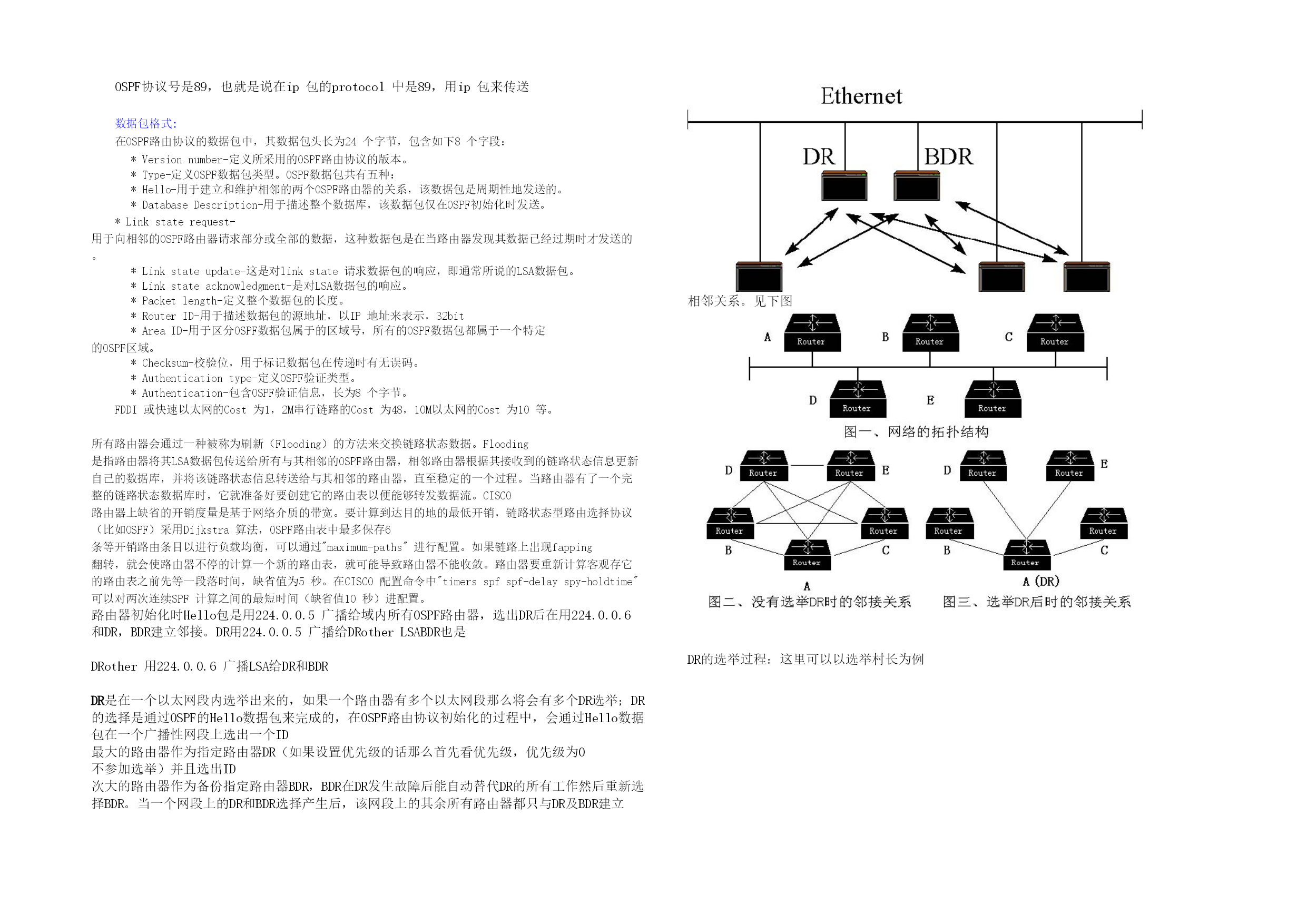

OSPF协议号是89，也就是说在ip包的protocol中是89，用ip包来传送数据包格式:在OSPF路由协议的数据包中，其数据包头长为24个字节，包含如下8个字段：*Versionnumber-定义所采用的OSPF路由协议的版本。*Type-定义OSPF数据包类型。OSPF数据包共有五种：*Hello-用于建立和维护相邻的两个OSPF路由器的关系，该数据包是周期性地发送的。*DatabaseDescription-用于描述整个数据库，该数据包仅在OSPF初始化时发送。*Linkstaterequest-用于向相邻的OSPF路由器请求部分或全部的数据，这种数据包是在当路由器发现其数据已经过期时才发送的。*Linkstateupdate-这是对linkstate请求数据包的响应，即通常所说的LSA数据包。*Linkstateacknowledgment-是对LSA数据包的响应。*Packetlength-定义整个数据包的长度。*RouterID-用于描述数据包的源地址，以IP地址来表示，32bit*AreaID-用于区分OSPF数据包属于的区域号，所有的OSPF数据包都属于一个特定的OSPF区域。*Checksum-校验位，用于标记数据包在传递时有无误码。*Authenticationtype-定义OSPF验证类型。*Authentication-包含OSPF验证信息，长为8个字节。FDDI或快速以太网的Cost为1，2M串行链路的Cost为48，10M以太网的Cost为10等。所有路由器会通过一种被称为刷新（Flooding）的方法来交换链路状态数据。Flooding是指路由器将其LSA数据包传送给所有与其相邻的OSPF路由器，相邻路由器根据其接收到的链路状态信息更新自己的数据库，并将该链路状态信息转送给与其相邻的路由器，直至稳定的一个过程。当路由器有了一个完整的链路状态数据库时，它就准备好要创建它的路由表以便能够转发数据流。CISCO路由器上缺省的开销度量是基于网络介质的带宽。要计算到达目的地的最低开销，链路状态型路由选择协议（比如OSPF）采用Dijkstra算法，OSPF路由表中最多保存6条等开销路由条目以进行负载均衡，可以通过"maximum-paths"进行配置。如果链路上出现fapping翻转，就会使路由器不停的计算一个新的路由表，就可能导致路由器不能收敛。路由器要重新计算客观存它的路由表之前先等一段落时间，缺省值为5秒。在CISCO配置命令中"timersspfspf-delayspy-holdtime"可以对两次连续SPF计算之间的最短时间（缺省值10秒）进配置。路由器初始化时Hello包是用224.0.0.5广播给域内所有OSPF路由器，选出DR后在用224.0.0.6和DR，BDR建立邻接。DR用224.0.0.5广播给DRotherLSABDR也是DRother用224.0.0.6广播LSA给DR和BDRDR是在一个以太网段内选举出来的，如果一个路由器有多个以太网段那么将会有多个DR选举；DR的选择是通过OSPF的Hello数据包来完成的，在OSPF路由协议初始化的过程中，会通过Hello数据包在一个广播性网段上选出一个ID最大的路由器作为指定路由器DR（如果设置优先级的话那么首先看优先级，优先级为0不参加选举）并且选出ID次大的路由器作为备份指定路由器BDR，BDR在DR发生故障后能自动替代DR的所有工作然后重新选择BDR。当一个网段上的DR和BDR选择产生后，该网段上的其余所有路由器都只与DR及BDR建立相邻关系。见下图DR的选举过程：这里可以以选举村长为例选举的时候用Hello包中的DR字节来标识，开始的时候都是标识的自己，一旦选举出一个DR来那么即使后来再有优先级更高的进来也不重新选举（因为一旦重新选举那么所有的邻接关系都要重新建立）OSPF启动的过程：downinit发送Hello（）DR字段为全零（因为还没有选出DR），单通状态，我能收到对端的Hello报文，但对方没有收到我的报文，怎么知道对端有没有收到我的报文呢，通过NeighborsSeen看2way2个OSPF路由器从Hello中发现互相的routerid（本地路由器最大ip，一般是loopback）建立邻接在这个阶段已经知道谁是DR了exstart预启动状态，OSPF路由器建立主从关系（看谁的routerid大）然后协商一个序列号（因为ip是不可靠的传输采用确认＋超时重传就可以）准备传送，头两个DD报文为空，不包含LSA的数据Router1：DDseq=x,I=1,M=1,MS=1I是第一个报文M是more表示还有后续报文MS是表示Router1是MasterRouter2：
