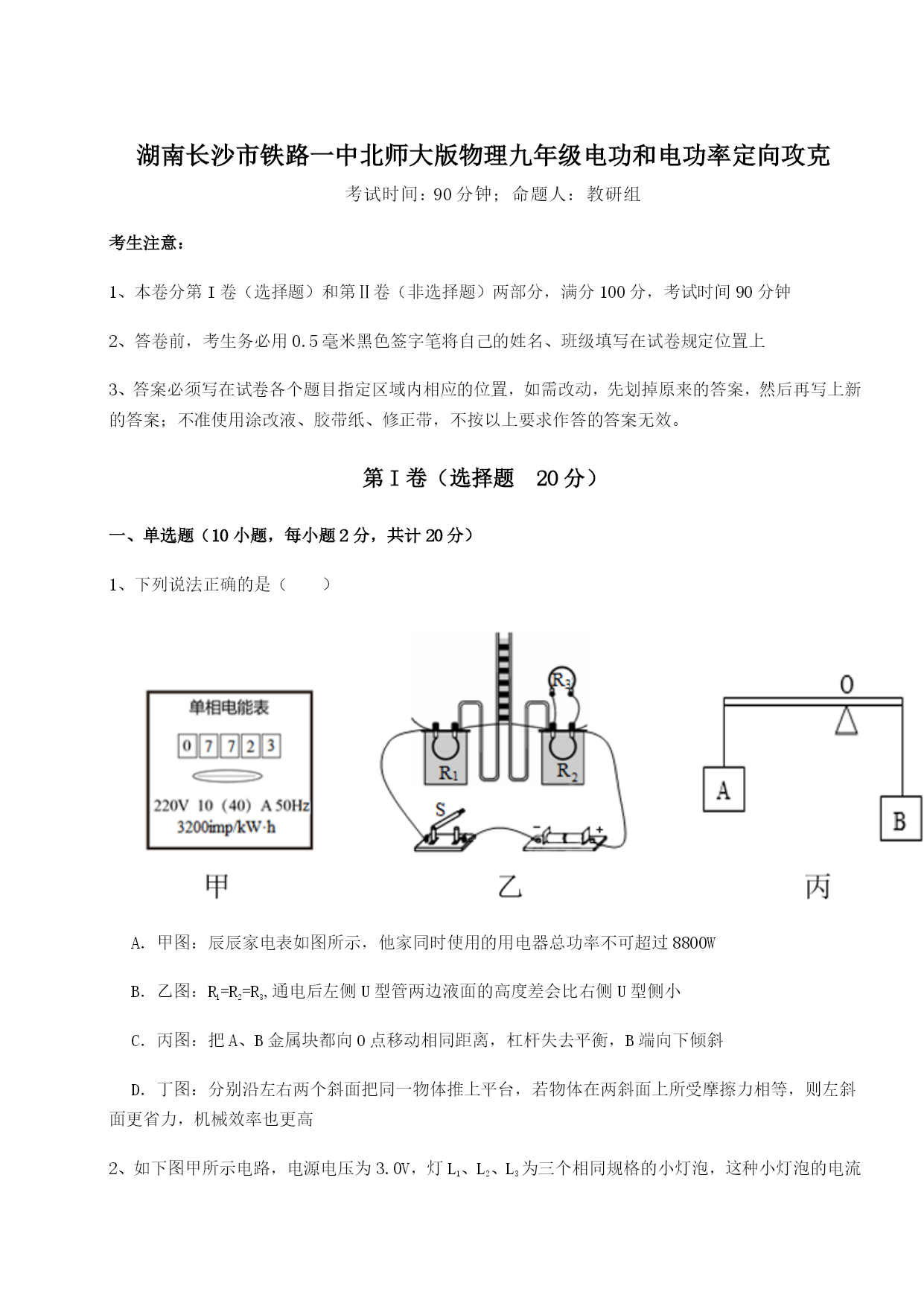

湖南长沙市铁路一中北师大版物理九年级电功和电功率定向攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列说法正确的是（）A．甲图：辰辰家电表如图所示，他家同时使用的用电器总功率不可超过8800WB．乙图：R1=R2=R3,通电后左侧U型管两边液面的高度差会比右侧U型侧小C．丙图：把A、B金属块都向O点移动相同距离，杠杆失去平衡，B端向下倾斜D．丁图：分别沿左右两个斜面把同一物体推上平台，若物体在两斜面上所受摩擦力相等，则左斜面更省力，机械效率也更高2、如下图甲所示电路，电源电压为3.0V，灯L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的电流与加在其两端电压的关系如图乙所示。当开关闭合后，下列说法正确的是（）A．干路的电流为0.5AB．灯泡L1的电流为灯泡L2电流的2倍C．灯泡L2消耗的电功率为0.30WD．电路消耗的总电功率为0.75W3、下列做法中，符合安全用电规范的是（）A．控制电灯的开关应接在零线上B．家庭电路中可用细铜丝代替熔丝C．家用电器金属外壳不要接地D．使用测电笔时，手要接触笔尾的金属电极4、有两只灯泡L1、L2，分别标有“220V100W”和“220V40W”的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A．两灯正常发光时，L1的电阻较大B．两灯并联接入220V的电路，L1、L2消耗功率之比是2∶5C．两灯串联接入220V的电路，L2灯更亮D．两灯正常发光时，甲消耗的电能比乙多5、如图所示是电阻甲和乙的I—U图象，下列说法正确的是（）A．电阻甲的阻值不变，大小为0.1ΩB．乙的电阻随着电压的增大而减小C．若将甲、乙串联在9V的电源上，则乙的实际功率为2WD．若将甲、乙并联，当干路电流为0.9A时，甲的实际功率为3.6W6、假期小明一家出门旅游，出发前家里只有一台额定功率为0.2kW的冰箱正常工作，其它用电器都已关闭。小明看到家里电能表的示数为2021.6kW•h，过了7天小明回家再次查看电能表的示数如图所示。下列有关说法正确的是（）A．这段时间冰箱消耗的电能是70kW•hB．冰箱每天平均工作的时间为1hC．冰箱正常工作1h电能表的转盘转过120转D．再有其它家电和冰箱一同正常工作时，电能表转盘的转速不变7、将规格都是“220V150W”的一台电风扇、一台电视机和一只电烙铁分别接入家庭电路中，正常工作相同时间，以下说法正确的是（）A．三个用电器均能将电能全部转化为内能B．根据可计算出三个用电器的电阻相等C．三个用电器消耗的电能一样多D．三个用电器产生的热量相等8、如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（）A．乙是小灯泡的I﹣U图像B．定值电阻的阻值为5ΩC．定值电阻R和小灯泡L并联接在4V的电源上，甲乙消耗的电功率之比为1∶2D．定值电阻R和小灯泡L串联接在5V的电源上，电路的总功率为2W9、如图所示的四种情况中，符合安全用电原则的是（）A．电动机外壳没有接地B．使用绝缘层破损的电线C．人靠近高压带电体D．使用试电笔时，手要接触笔尾金属体10、在如图所示的电路中，电源的电压恒定，R1为定值电阻，滑动变阻器R2的最大阻值为8Ω。闭合开关，移动滑片P，当R2等于2Ω或8Ω时，R2消耗的电功率均为8W，则下列选项中正确的是（）A．电流表示数最大为6AB．电压表示数最大为6VC．R1的阻值为8ΩD．R2的最大功率为9W第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图甲所示，闭合开关S，从最右端a向左移动滑片P直至小灯泡正常发光，两电压表的示数与电流表示数的关系如图乙所示，则电源电压为V，小灯泡的额定功率为W。2、标有“6V3W”的小灯泡，它的电流——电压图像如图所示，则它正常工作10s消耗的电能是J；将它与一个10Ω的定值电阻串联在8V的电路中，灯泡接入电路的电阻为Ω，电路消耗的总功率为W。3、将标有“6V，3W”、“6V，6W”的甲、乙两个灯泡，串联接在9V的电源上，闭合开关后发光较亮的是，乙灯的实际功率是W。4、甲、乙两只灯泡，其I-U关系图像如图所示，现将甲、乙两灯并联在电路中，当干路的电流为1A时，乙的电阻是Ω
