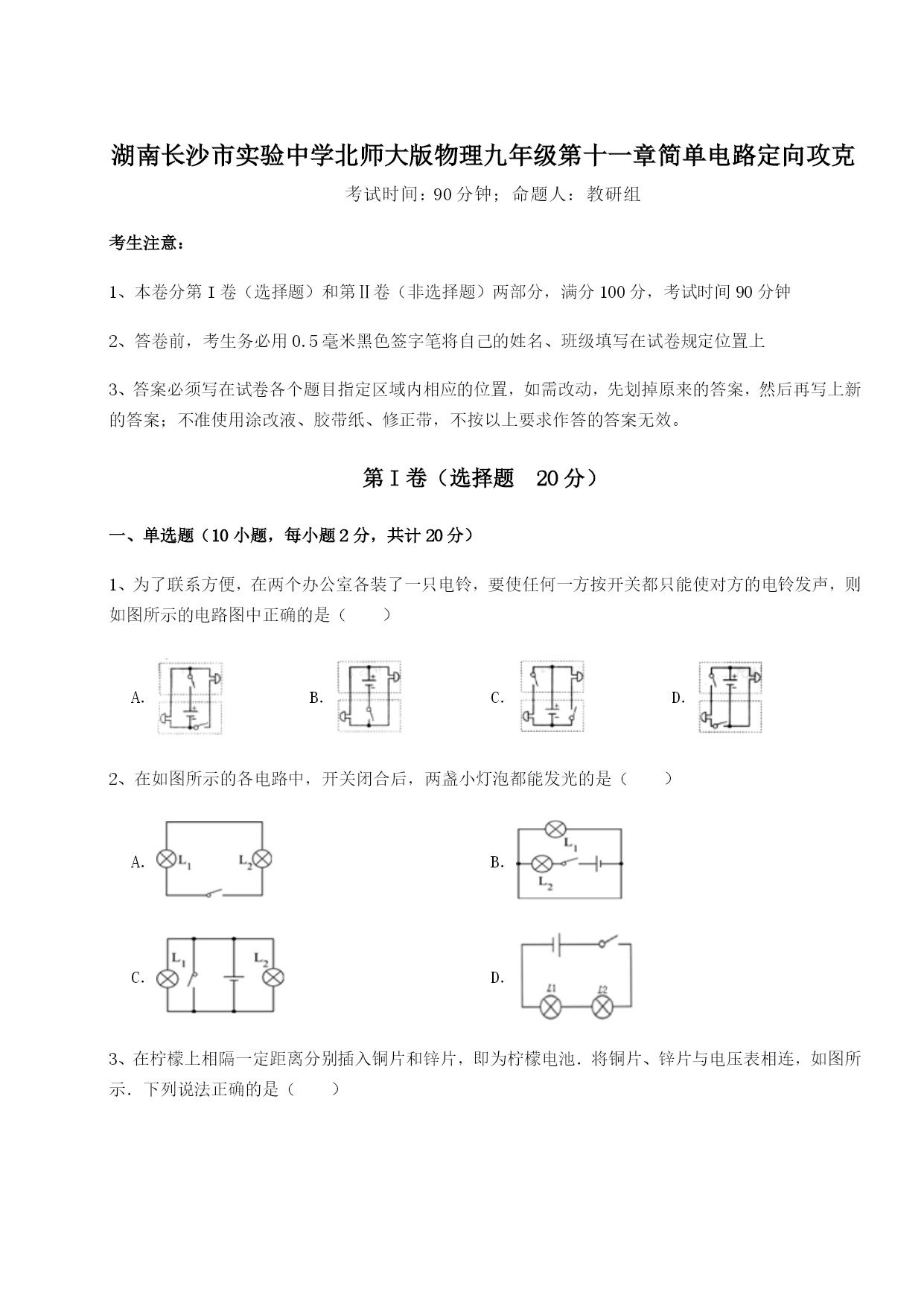

湖南长沙市实验中学北师大版物理九年级第十一章简单电路定向攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、为了联系方便，在两个办公室各装了一只电铃，要使任何一方按开关都只能使对方的电铃发声，则如图所示的电路图中正确的是（）A．B．C．D．2、在如图所示的各电路中，开关闭合后，两盏小灯泡都能发光的是（）A．B．C．D．3、在柠檬上相隔一定距离分别插入铜片和锌片，即为柠檬电池．将铜片、锌片与电压表相连，如图所示．下列说法正确的是（）A．柠檬电池可将化学能转化为电能B．锌电极是柠檬电池的正极C．柠檬电池形成通路后，电子将从铜电极流出D．将电压表直接接在该柠檬电池上会损坏电压表4、两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（）A．A中正电荷通过金属棒流向B，B带正电荷B．B中负电荷通过金属棒流向A，B带正电荷C．金属棒中有持续电流从A流向B，使B张角增大D．金属棒中有持续电流从B流向A，使A张角先减小后增大5、如图所示，电源电压为3V，闭合开关后，电压表的示数为1V，下列描述正确的是（）A．L1两端电压为1VB．L1两端电压为2VC．L2两端电压为2VD．L1和L2两端电压之和为4V6、进入某档案馆的保密室有下列要求：甲、乙、丙3位资料员必须同时用各自的钥匙（开关S1、S2、S3表示3位资料员各自的钥匙）使灯亮才能进入保密室。图所示的电路设计符合要求的是（）A．B．C．D．7、如图所示的电路中，闭合开关后，两灯均不亮，电压表指针偏转了较大的角度。若电路中只有一处发生故障，则故障的原因可能是（）A．L1处发生断路B．L1被短接C．L2处发生断路D．L2被短接8、如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（）A．2：1B．1：2C．3：2D．2：39、如图，小明同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧。关于该实验的分析正确的是（）A．实验时干电池的正极与另一个干电池的正极相连B．该实验能说明短路带来的危害C．用普通纸代替铝箔纸也能燃烧D．实验中铝箔是绝缘体10、某家庭用投影的主要元件由投影灯泡和用来散热的风扇〔电动机）组成，工作时要求合开关S1，散热风扇先工作：再闭合开关S2，灯泡才能发光。下列符合要求的电路（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、对人体安全电压是不高于V，家庭电路的电压是V，圣诞树上的小彩灯由20个串联后接入家庭电路，每个彩灯两端的电压是V。2、有些绒毛玩具的外衣是采用“静电植绒”技术制作的：事先给布面上涂上带电的胶，再给绒毛带上电，绒毛就会飞向胶布，这是因为胶布和绒毛上带异种电荷互相，如果绒毛运动方向与电流的方向相反，则说明绒毛带的是电荷。3、被甲材料摩擦过的乙棒与被丝绸摩擦过的玻璃棒相互排斥。则乙棒带电荷，是因为乙棒在摩擦过程中电子。4、台式电脑使用一段时间后，为保证电脑的稳定性，需要打开主机箱盖除尘，这是因为散热风扇的扇叶在转动过程中，所以灰尘会附着在扇叶上。5、如图所示，一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端。当带电的塑料棒靠近铝箔条一端时，原来静止的铝箔条绕针向塑料棒方向旋转，该现象表明塑料棒与铝条之间存在力，还说明力可以改变物体的。6、如图所示，当一个带负电的物体甲靠近不带电的金属导体乙时，乙的a端会带正电、b端会带负电。①发生上述现象的原因：金属导体中存在大量可移动的自由电子，电子带电（选填“正”或“负”）；自由电子受到物体甲所带电荷的作用移动到导体乙的一端（选填“吸引”或“排斥”）；②若将图中的物体甲换成带正电的物体，根据上述分析可得，导体乙的（选填“A”“B”或“C”）。A．a、b两端都不会带电B．a端会带正电、b端会带负电C．a端会带负电、b端会带正电7、如图所示电路中，电源电压保持不变，开关S1始终闭合。当开关S2断开时，灯L1、L2是联的；当开关S2闭合时，灯L2会被。8、铅笔芯是石墨和黏土混合制成的。不同类型的铅笔的笔芯软
