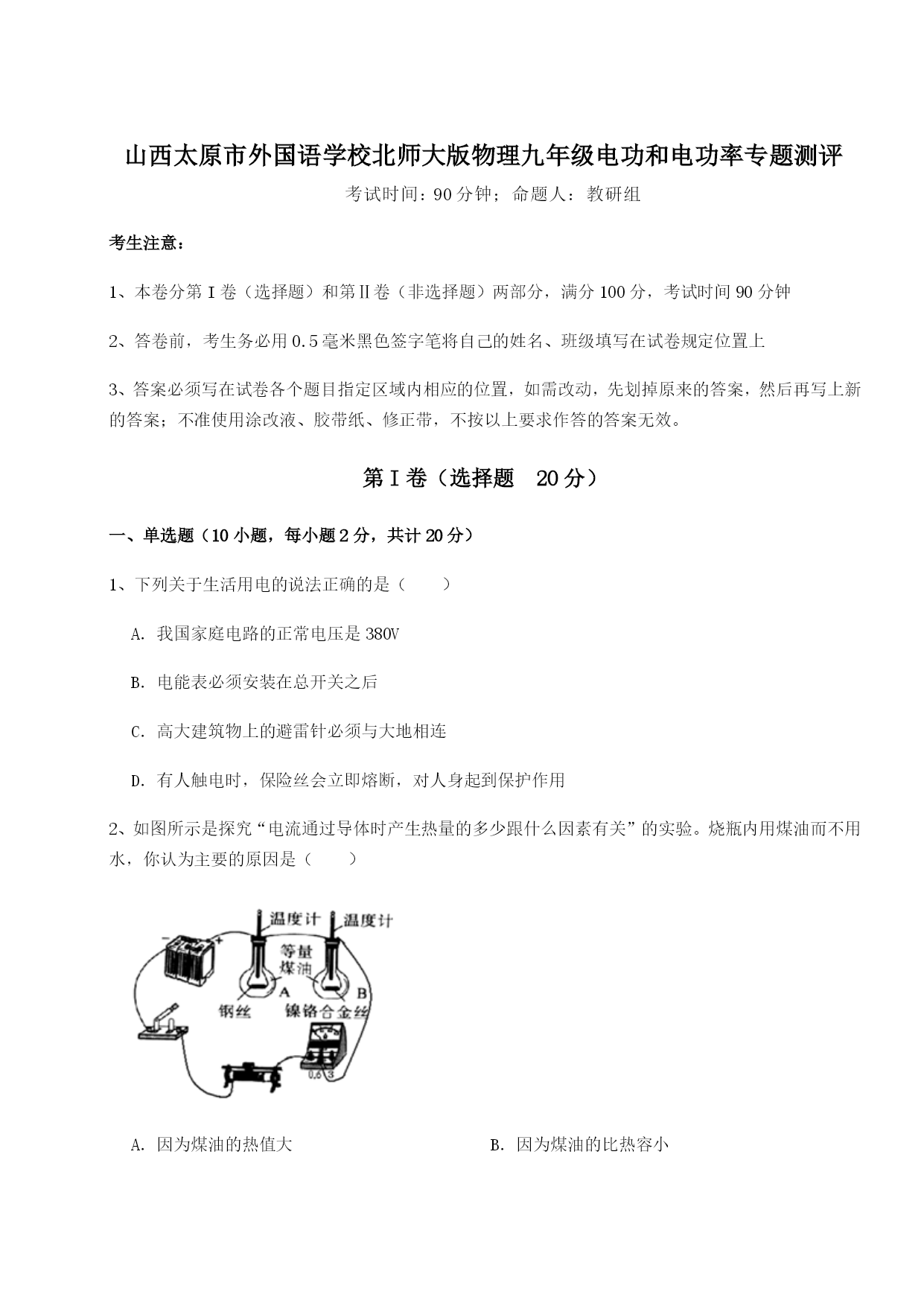

山西太原市外国语学校北师大版物理九年级电功和电功率专题测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列关于生活用电的说法正确的是（）A．我国家庭电路的正常电压是380VB．电能表必须安装在总开关之后C．高大建筑物上的避雷针必须与大地相连D．有人触电时，保险丝会立即熔断，对人身起到保护作用2、如图所示是探究“电流通过导体时产生热量的多少跟什么因素有关”的实验。烧瓶内用煤油而不用水，你认为主要的原因是（）A．因为煤油的热值大B．因为煤油的比热容小C．因为煤油的密度小D．因为煤油具有可燃性3、如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是（）A．小英家家庭电路中的干路电流不得超过10AB．小英家上个月消耗的电能为1011kW×hC．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2JD．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多4、下列说法正确的是（）A．甲图：辰辰家电表如图所示，他家同时使用的用电器总功率不可超过8800WB．乙图：R1=R2=R3,通电后左侧U型管两边液面的高度差会比右侧U型侧小C．丙图：把A、B金属块都向O点移动相同距离，杠杆失去平衡，B端向下倾斜D．丁图：分别沿左右两个斜面把同一物体推上平台，若物体在两斜面上所受摩擦力相等，则左斜面更省力，机械效率也更高5、如图甲所示，电源电压可调，定值电阻R与额定电压为6V的新型灯泡L串联，多次调节电源电压，读出电压表示数，画出小灯泡电压UL与电源电压U总的关系图像如图乙。下列描述电路中的电流I、电路总功率P总、R的功率PR和灯泡的功率PL分别随电压表示数UL和电源电压U总变化关系的图像中，可能正确的是（）A．B．C．D．6、如图所示电路中，当开关断开时，电压表示数为，小灯泡上标有“”，小灯泡上标有“”，忽略温度对灯丝电阻的影响。当开关闭合时，下列说法正确的是（）A．电压表的示数为B．与的电阻之比为C．与的实际功率之比为D．通过与的电流之比为7、关于家庭电路和安全用电，下列说法正确的是（）A．保险丝可以用钢丝来代替B．若空气开关“跳闸”，一定是电路中出现了短路C．电灯的开关可接在零线上D．用测电笔辨别火线和零线，手应接触笔尾的金属体8、下图是做电学实验时所用电路的一部分，根据图中两表的示数，一定可以测出灯泡（）A．正常发光时的电阻B．实际电功率C．消耗的电能D．产生的热量9、“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法，错误的是（）A．如果发生触电事故，应立即切断电源，然后施救B．雷雨天，人不能在高处打伞行走，否则可能会被雷击中C．使用验电笔时，手必须接触笔尾金属部分D．在没有三孔插座的情况下，可以把三脚插头（如图）上最长的插头去掉，插入二孔插座中使用用电器10、如图所示是电阻甲和乙的I—U图象，下列说法正确的是（）A．电阻甲的阻值不变，大小为0.1ΩB．乙的电阻随着电压的增大而减小C．若将甲、乙串联在9V的电源上，则乙的实际功率为2WD．若将甲、乙并联，当干路电流为0.9A时，甲的实际功率为3.6W第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、LED灯具有节能、环保的特点，一盏“220V5W”的LED灯与一盏“220V25W”的普通节能灯亮度相当。一盏“220V25W”的普通节能灯每天正常工作6小时消耗的电能是kW•h，这些电能可供“220V5W”的LED灯正常工作h。2、好奇的小李用电水壶烧水4min，发现家中电能表的转盘转过300r，如图所示。则该电水壶消耗的电能为kW·h，其电功率为kW。3、如图所示是某电饭锅的电路图，它具有“加热”和“保温”两档位，R1和R2均为电热丝，当开关（选填“闭合”，“断开”）时，加热功率为W。保温功率为W。4、电能是通过（选填“高压”或“低压”）输电线路从发电站输向远处的。图为某型号节能灯，它的额定功率是W，若在用电高峰期时，该灯泡发光偏暗，说明其实际功率（选填“大于”、“小于”或“等于”）额定功率。5、在家用电器的调查活动中，小亮让电热水器单独工作2min，测得家中如图所示的电能表的
