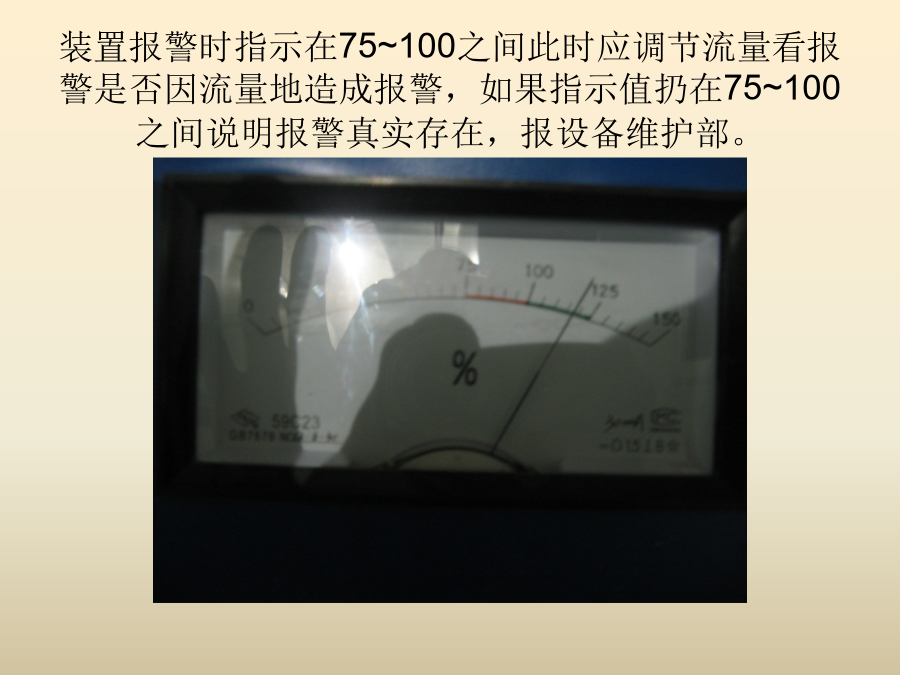

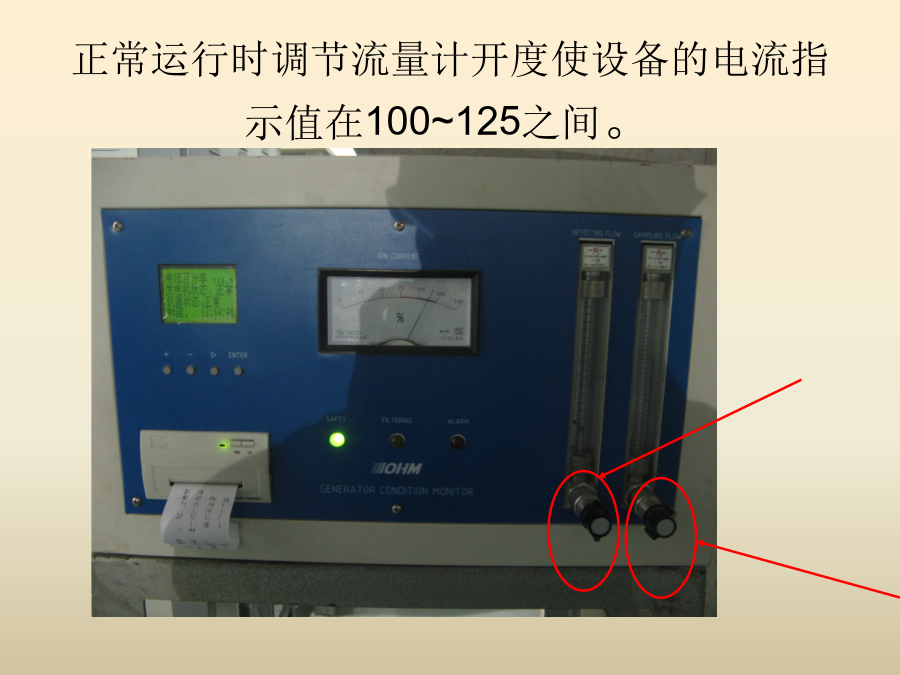

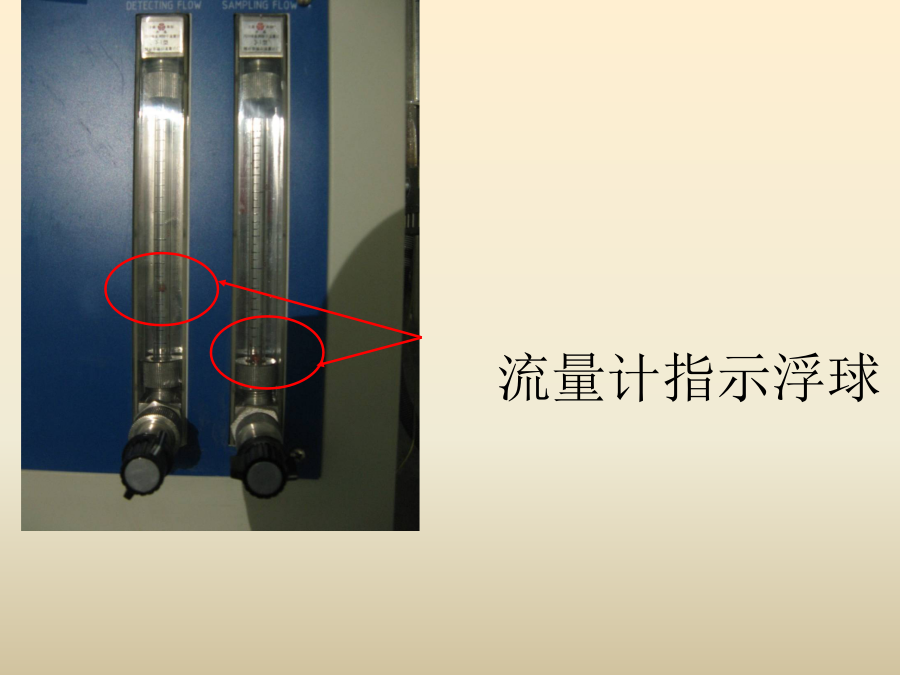

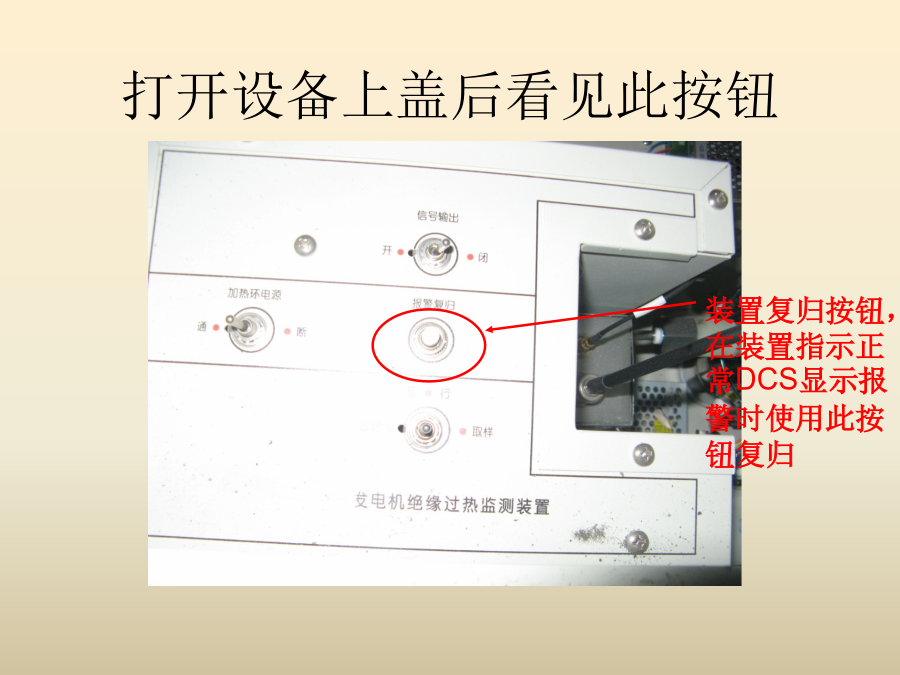

发电机绝缘过热在线监测装置调试和故障说明发电机绝缘过热在线监测装置发电机绝缘过热在线监测装置调试及故障判断打开设备上盖后看见此按钮正常运行时调节流量计开度使设备的电流指示值在100~125之间。正常运行时调节流量计开度使设备的电流指示值在100~125之间。装置报警时指示在75~100之间此时应调节流量看报警是否因流量地造成报警，如果指示值扔在75~100之间说明报警真实存在，报设备维护部。流量计指示浮球装置出、入口门装置管路连接示意图调试步骤4.拨动机箱内的放大器短路开关Ko在短路位置，启动给装置送电，然后调节“检测流量计”截门电源开关，，气流上升，这时，电流表应有指示，应继续增加氢气流量，使电流表指示在100～125％左右。将流量计截门锁紧不动，防止运行中偏离。发电机绝缘过热在线监测装置投入和停运要求发电机绝缘过热在线监测装置投运停机准备故障判断处理4.若气流量正常，同运行中的数值变化不大，电流确实减小，及时检查发电机绝缘有无异常，检查装置本身有无缺陷。这时，装置会有故障曲线送出。正确的故障曲线变化规律，参见图如下所示。变化规律不符合此规律的曲线，不属正确报警，应查明其它原因。5.判定发电机绝缘过热故障报警后，进行取样工作。取样步骤是：断开电源；关闭氢气管路阀门1-6：从机箱内取下“取样管”。6.速将故障取样管，送往相关的检测部门进行色谱分析，为发电机故障分析提供科学依据。正常运行时流量计褐色小球浮起，电流表指针在100-125%区域，SAFTY指示灯点亮为绿色。
