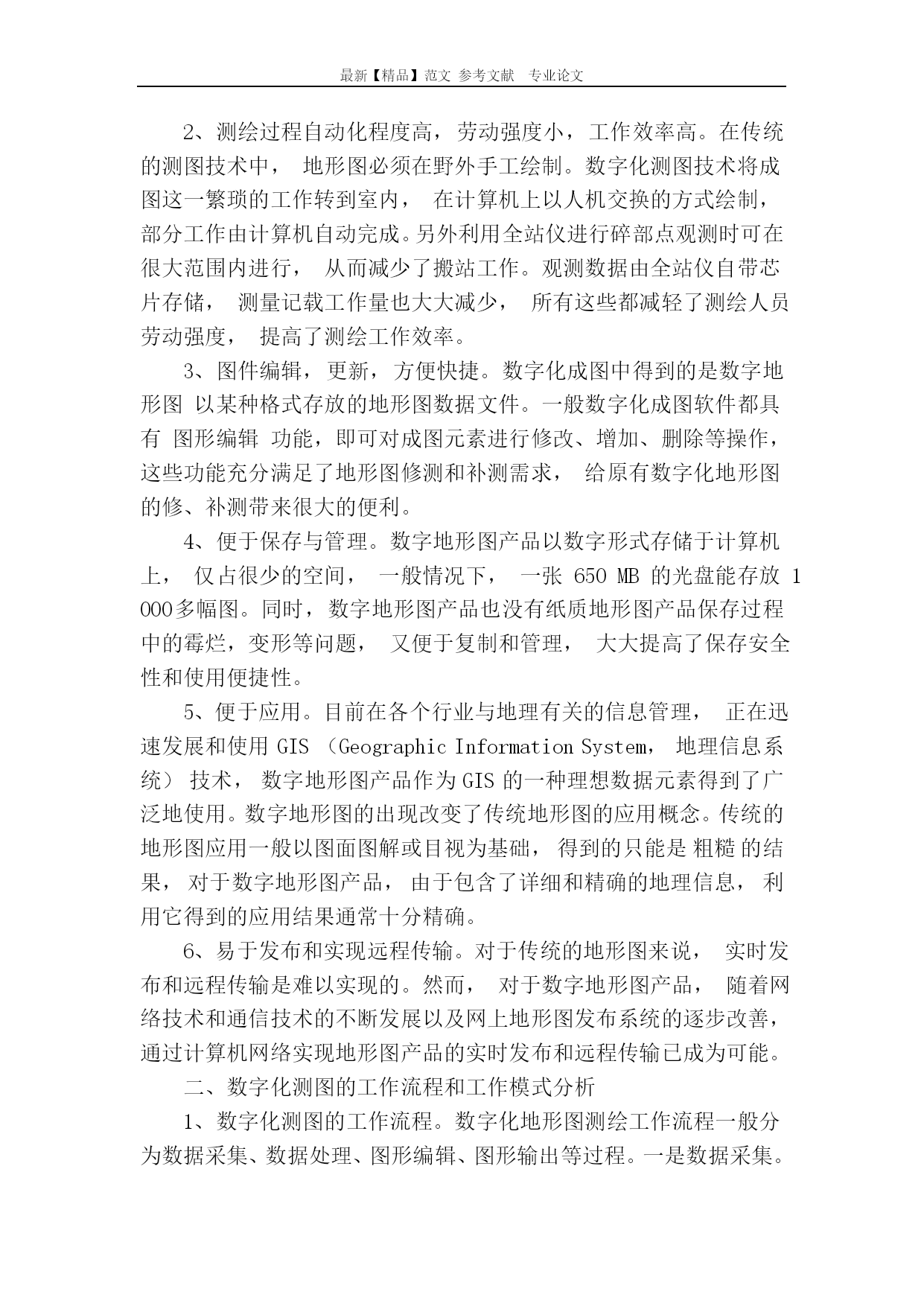

最新【精品】范文参考文献专业论文基于数字测图技术应用相关问题分析基于数字测图技术应用相关问题分析【摘要】本文首先概述了数字化测图的原理和数字化地形图成果的优点，然后分析了数字化测图技术的一般工作流程和作业模式，最后展望了今后数字化测图的发展方向。本文是个人的一些见解和观点，可与同行共同探讨。更多还原【关键词】数字化测图技术；优点；流程；模式前言随着电子全站仪及电子计算机的普及，地形图的成图方法正在逐步地由传统的白纸法成图向数字测图方向发展。科学技术的迅猛发展正日益改变着人类的生活方式和手段，同时也给广大测量工作者带来了新的机遇和挑战，如何应用现代的测绘技术与设备高效率、高水平、低投入、低成本完成测量工作是我们广大测量工作者应该有的认识和必须付出的努力，本文探讨的数字化成图技术只是其中的冰山一角，经纬仪、塔尺的时代离我们逐渐远去，新仪器、新技术的应用，使测量行业具有了更高的科技含量，同时对测绘人员综合素质的要求也越来越高，怎样与时俱进、引领科技潮流是我们必须面对和思考的问题。一、数字化地形图测绘技术的优点分析随着现代测绘设备和计算机应用软件在测绘生产中的广泛应用，数字测图技术已取代了传统的白纸测图。1、数字地形图测绘比传统的地形图精度高。传统的测图技术以光学仪器和视距测量方法为基础，且控制测量采用从整体到局部，分级布设的原则，等级过多将造成精度损失。手工绘图的精度很难高于图上0.2mm，以1：500比例尺地形图为例，则相当于实际距离的10cm。在野外利用全站仪测量，按目前的技术，地物点相对与邻近控制点的位置，精度则不超过5cm。同时在测图中由于控制层次相对减少和避免了图纸变形的影响，数字成图精度比传统的成图精度要高许多。2、测绘过程自动化程度高，劳动强度小，工作效率高。在传统的测图技术中，地形图必须在野外手工绘制。数字化测图技术将成图这一繁琐的工作转到室内，在计算机上以人机交换的方式绘制，部分工作由计算机自动完成。另外利用全站仪进行碎部点观测时可在很大范围内进行，从而减少了搬站工作。观测数据由全站仪自带芯片存储，测量记载工作量也大大减少，所有这些都减轻了测绘人员劳动强度，提高了测绘工作效率。3、图件编辑，更新，方便快捷。数字化成图中得到的是数字地形图以某种格式存放的地形图数据文件。一般数字化成图软件都具有图形编辑功能，即可对成图元素进行修改、增加、删除等操作，这些功能充分满足了地形图修测和补测需求，给原有数字化地形图的修、补测带来很大的便利。4、便于保存与管理。数字地形图产品以数字形式存储于计算机上，仅占很少的空间，一般情况下，一张650MB的光盘能存放1000多幅图。同时，数字地形图产品也没有纸质地形图产品保存过程中的霉烂，变形等问题，又便于复制和管理，大大提高了保存安全性和使用便捷性。5、便于应用。目前在各个行业与地理有关的信息管理，正在迅速发展和使用GIS（GeographicInformationSystem，地理信息系统）技术，数字地形图产品作为GIS的一种理想数据元素得到了广泛地使用。数字地形图的出现改变了传统地形图的应用概念。传统的地形图应用一般以图面图解或目视为基础，得到的只能是粗糙的结果，对于数字地形图产品，由于包含了详细和精确的地理信息，利用它得到的应用结果通常十分精确。6、易于发布和实现远程传输。对于传统的地形图来说，实时发布和远程传输是难以实现的。然而，对于数字地形图产品，随着网络技术和通信技术的不断发展以及网上地形图发布系统的逐步改善，通过计算机网络实现地形图产品的实时发布和远程传输已成为可能。二、数字化测图的工作流程和工作模式分析1、数字化测图的工作流程。数字化地形图测绘工作流程一般分为数据采集、数据处理、图形编辑、图形输出等过程。一是数据采集。它是获取数字化成图所必需的数据信息，包括描述地形图实体的空间位置和形状所必需的点的坐标和连接方式，以及地形图实体的地理属性。根据采集方式不同又分为外业采集和内业采集。外业采集主要用测量仪器（全站仪，GPS-RTK技术）进行，内业采集主要是指对已有地形图的数字化。二是数据处理。它是将采集数据处理成图的过程，包括数据格式或结构的转换，投影变换，图幅处理，误差检验等内容。外业记录的原始数据经计算机数据处理，生成图块文件后才得以在计算机屏幕上显示。三是图形编辑。它是指图块文件生成后在人机交换的方式下，删除错误的图形和不需要表示的图形，修正不合理的符号表示，增添植被、土壤配置符号以及进行地形图注记等。编辑必须根据测量的地形点和草图进行修改，发现问题应按地形测量规范合理解决，必需时要通过外业复查后修改。四是图形输出。它是按地形图数据库的要求对编辑后新的图形文件和图形文件进一步处理，如地物的分层处理，闭合图块处理，图形属性处理以及数字地面
