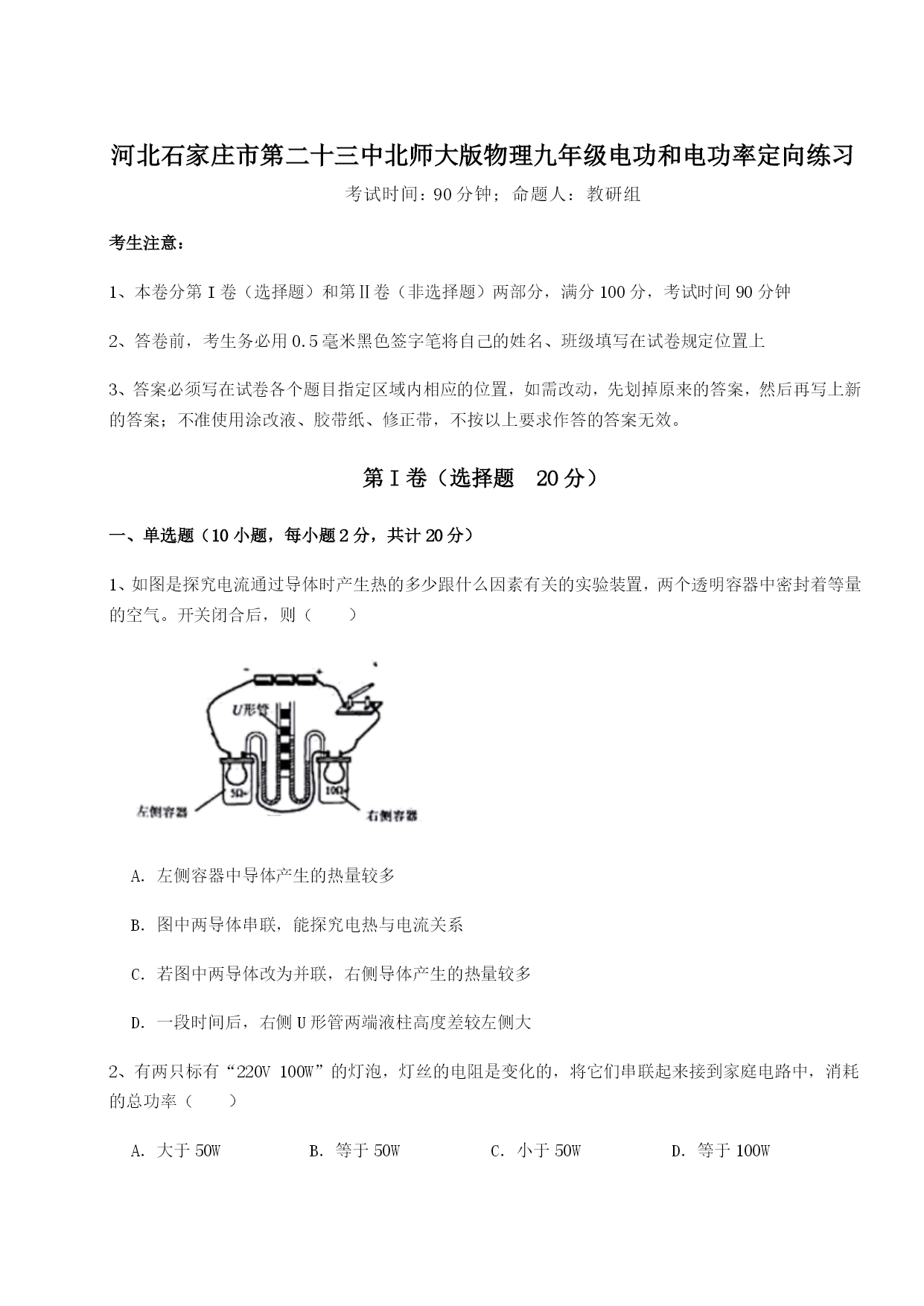

河北石家庄市第二十三中北师大版物理九年级电功和电功率定向练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图是探究电流通过导体时产生热的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气。开关闭合后，则（）A．左侧容器中导体产生的热量较多B．图中两导体串联，能探究电热与电流关系C．若图中两导体改为并联，右侧导体产生的热量较多D．一段时间后，右侧U形管两端液柱高度差较左侧大2、有两只标有“220V100W”的灯泡，灯丝的电阻是变化的，将它们串联起来接到家庭电路中，消耗的总功率（）A．大于50WB．等于50WC．小于50WD．等于100W3、“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法，错误的是（）A．如果发生触电事故，应立即切断电源，然后施救B．雷雨天，人不能在高处打伞行走，否则可能会被雷击中C．使用验电笔时，手必须接触笔尾金属部分D．在没有三孔插座的情况下，可以把三脚插头（如图）上最长的插头去掉，插入二孔插座中使用用电器4、在某温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。由图可知（）A．元件A的电阻大于元件B的电阻B．通过导体的电流相同时，导体A的电功率较大C．将A和B并联后接在电压为2V的电源两端，干路总电流为0.6AD．将A和B串联后接到另一电源上，当通过元件A的电流为0.3A时，电路的总功率为0.45W5、下列关于家庭电路和安全用电说法不正确的是（）A．当人的两只手分别接触火线和零线而发生后触电事故，家里的漏电保护器一定会自动断电B．通过火线的电流和通过零线的电流不同，漏电保护器会“跳闸”切断电路C．使用试电笔判断火线、零线时，手要按住笔尾金属帽D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连6、关于家庭电路和安全用电，下列说法正确的是（）A．能在高压线附近放风筝B．家用电能表上的示数显示了家庭用电的总功率C．使用有金属外壳的家用电器，其外壳必须接地D．因漏电而发生触电事故时，保险丝会自动切断电路7、在如图甲电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。在滑片P从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙。则下列说法正确的是（）A．电源电压为5VB．R0消耗的最小功率为0.4WC．定值电阻R0为8ΩD．滑片P在中点时，电流为0.4A8、在日常家庭用电中如果使用不当会给人们带来危害。下列说法中可给人们带来危害的是（）A．更换灯泡或维修电路时要先断开电源B．开关要接在零线上C．三孔插座接地线要保证良好接地D．家用电器的金属外壳接地9、下列做法中，符合安全用电规范的是（）A．控制电灯的开关应接在零线上B．家庭电路中可用细铜丝代替熔丝C．家用电器金属外壳不要接地D．使用测电笔时，手要接触笔尾的金属电极10、如图所示分别是小阳家8月1和9月1日电能表的示数。结合表盘上的信息可知，下列判断正确的是（）A．电能表是测量电功率的仪表B．小阳家8月份消耗的电能为1011kW·hC．电能表工作时的电流不应超过标定电流40AD．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2kW·h第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、在家庭电路中热水器单独工作5min，如图所示的电能表的转盘转了250r，热水器的实际功率为W；若不计能量损失，这段时间内热水器中50L的水可升温℃（保留两位小数）。由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要一些（选填“粗”或“细”）。[已知ρ水=1.0×103kg/m3，c水=4.2×103J/(kg·℃)]。2、如图所示是常用的电热水壶的电路原理图．电热水壶最多能装1L的水，其额定电压为220V有“加热”和“保温”两个挡，定值电阻R1的阻值为132Ω，电热丝R2的阻值为48.4Ω。当开关S1、S2均闭合时，电热水壶处于(填“保温”或“加热”)状态。若不计热量损失，电热水壶装满初温为20℃的水加热升高到100℃需要的时间为s。[ρ水=1.0×103kg/m³，c水=4.2×103J/(kg·℃)]3、小明家的电能表如图，上面标注的“5
