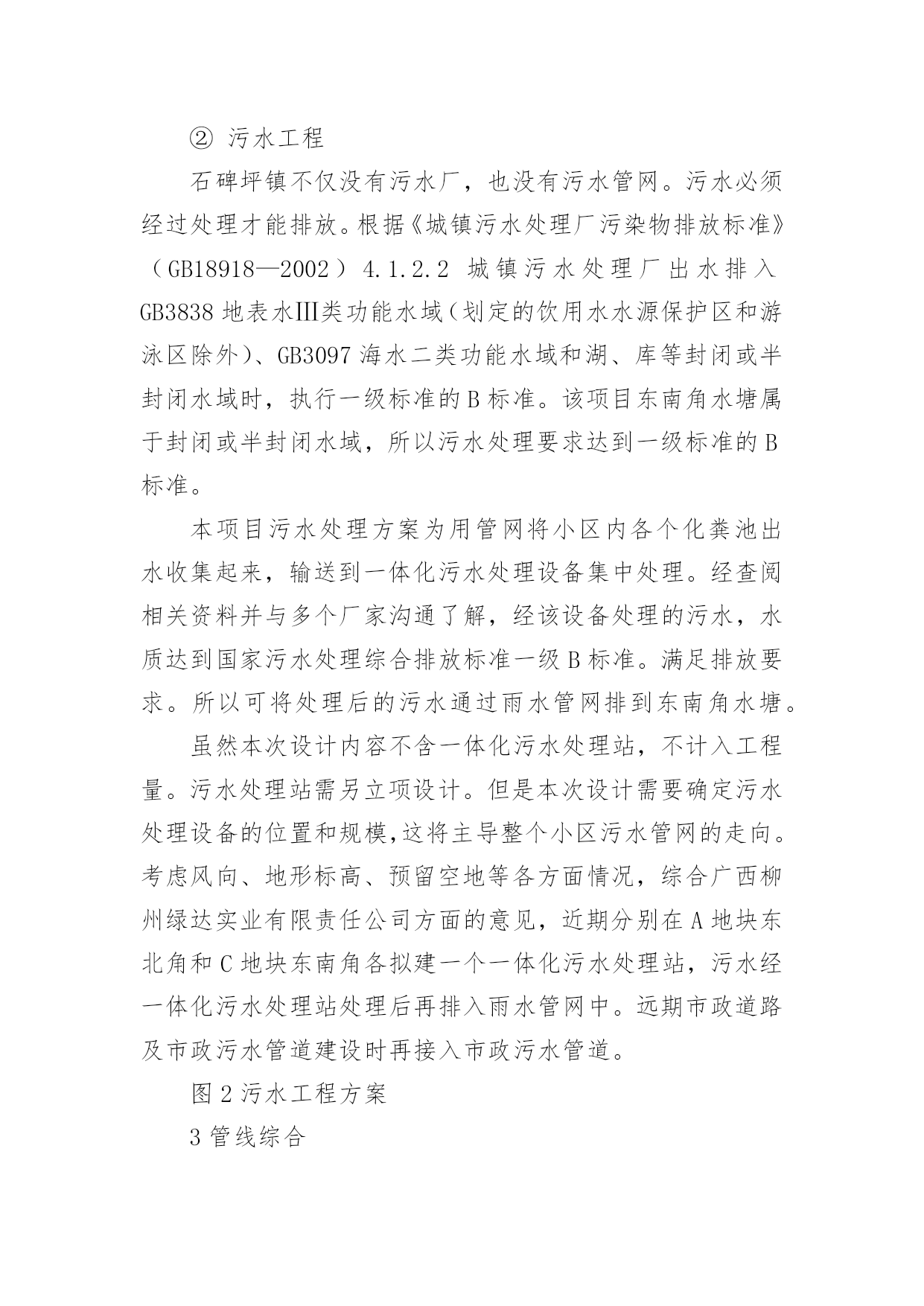

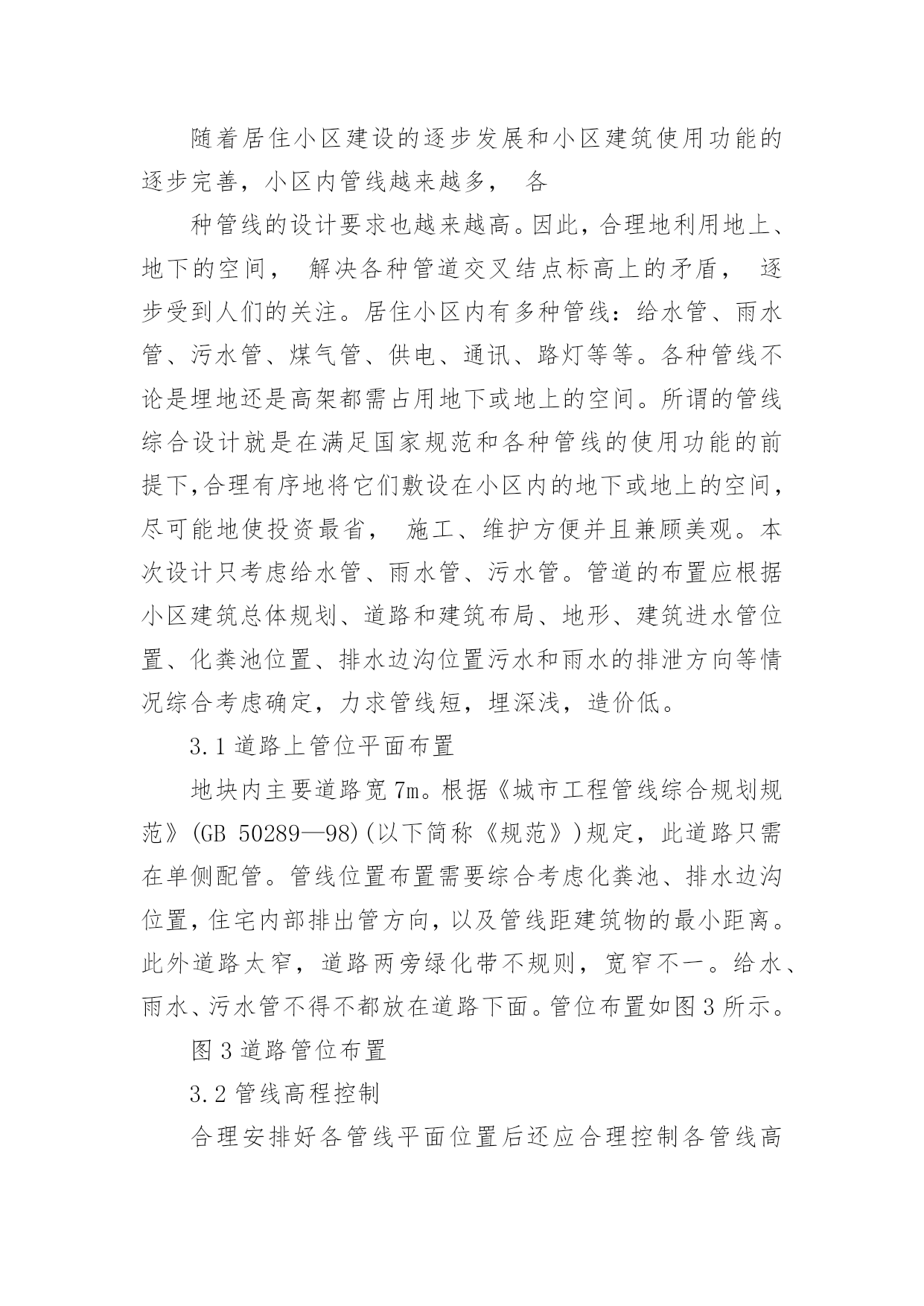

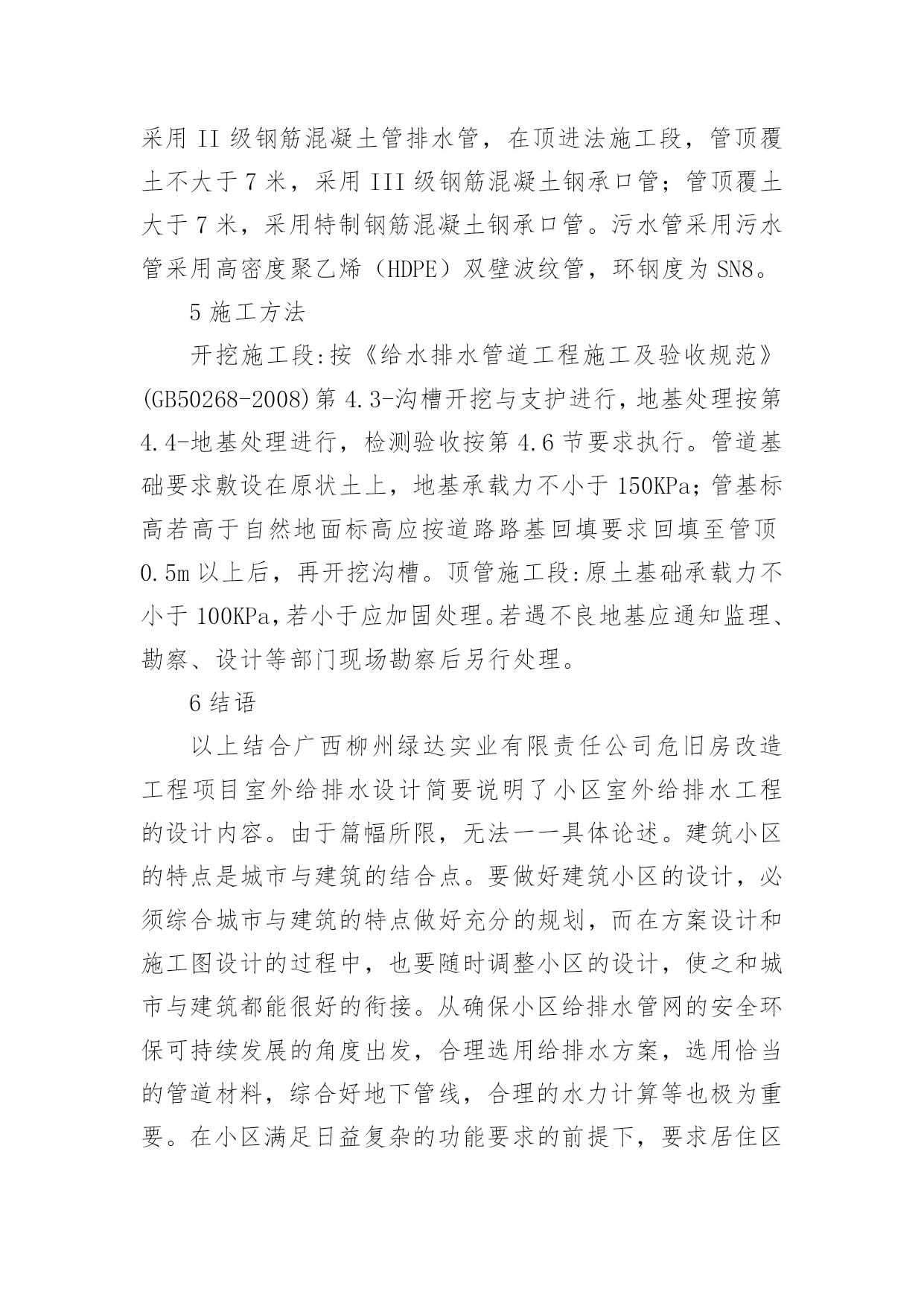

建筑小区室外给排水设计实例分析建筑小区室外给排水设计实例分析柳州市市政设计科学研究院陶臻慧摘要：通过对柳州郊区广西柳州绿达实业有限责任公司危旧房改造工程项目室外给排水设计，探讨小区周边完全市政管网室的情况下，室外给排水的方案选择，简要介绍了管线布置、管材选择和施工方法。关键词：小区室外给排水管网方案选择管线综合施工0前言小区给排水的设计既要与大市政给排水管衔接好，又要与建筑单体进户管衔接好，同时要处理好一期和二期工程的设计深度，当小区周边的市政管网不完善时，则还需要考虑与周边市政管网的现状和远期规划的关系。可以参考的设计规范有《室外给水设计规范》、《室外排水设计规范》、《居住小区给水排水设计规范》、《建筑给水排水设计规范》、《城市工程管线综合规划规范》、《城镇给水排水设计技术规范》等，在设计中要准确运用规范，知道其适用条件。笔者以广西柳州绿达实业有限责任公司危旧房改造工程项目室外给排水工程为设计实例，和广大读者交流一下小区给排水的设计经验，以期共同提高。1工程概况广西柳州绿达实业有限责任公司危旧房改造工程项目位于柳州市北部柳北区石碑坪镇，209国道东侧，广西柳州绿达实业有限责任公司总部旁边，距市中心25公里。项目从东到西依次分为A、B、C三个地块。主体工程为住宅楼、会所；规划用地18.74公顷，建筑面积366334平方米，规划用户2584户。辅助工程包括规划道路、给排水、绿化、路灯等。本项目为新建项目，周边市政道路尚未建设，没有任何市政管线。工程用地周边目前为庄稼地，种植甘蔗等作物。本项目室外给排水的设计主要是室外给排水管道和附属构筑物的设计。2方案选择（1）给水工程石碑坪镇目前只有一个很小的水厂，无法保障该项目建成后用水问题。规划水厂建设时间无法明确。本工程周边市政道路尚未建设，没有任何市政给水管网。所以本项目水源近期为业主自掘的水井，远期为市政给水管网。本项目室外消防与生活用水采用共用管网，每个地块有独立的给水管线，都跟地块外面管网有两个接口。均采用环状布置。由于没有任何远期市政水压方面资料。本工程给水设计接口处压力按0.32Mpa计，满足七层建筑的生活及室内消火栓的用水压力要求。A地块一些小高层建筑室内给水、消防需加压，各单体建筑给水的引入管和加压设计由做单体建筑给排水设计的设计单位设计，本次设计不包含这些内容。（2）排水工程本工程根据排水规划，采用雨污分流的排水体制。结合地形、地势以及《柳州市石碑坪镇北片控制性详细规划》，A、B、C地块坡向南侧规划市政道路，雨污水按规划各自排入项目南侧的市政雨污管线。但是市政道路尚未建设，没有任何市政管线。无法将南侧规划市政雨污管线作为本工程的排水出口。①雨水工程项目A地块北侧有个水塘，项目建成后作为景观塘使用。基于低影响开发（LID)理念以及“因地制宜、蓄排结合，保障安全，综合利用”新型雨洪调蓄利用思路，原打算把三个地块雨水都排入到该塘中，并在该塘西面设溢流口。这样既解决该塘的供水问题，实现雨水循环利用，又能规避雨水洪峰，还能避免初期雨水对承受水体的污染。由于三个地块地势基本上都是坡向南侧，水塘水面标高过高，经计算比较，此方案将有400米的管道低于水塘水面，容易淤堵，甚至会引发倒灌。此外B、C地块雨水收集后逆坡经A地块从南排往北，为控制埋深，只能尽可能采取小坡度，导致管径过大，造价过高。而且排向与规划冲突，不利于远期排放。由于标高问题，也无法将水排到209国道西侧。在该工程C地块东南角有现状塘，经过现场踏勘和与业主协商，可作为本工程雨水排出口。最后确定的方案为所以近期雨水排往东南角处的现状塘，远期市政道路及市政雨水管道建设时再接入市政雨水管道。由于B地块南侧的规划道路目前为丘陵，自然地面标高太大，覆土太深，此段采用顶管施工。图1雨水工程方案②污水工程石碑坪镇不仅没有污水厂，也没有污水管网。污水必须经过处理才能排放。根据《城镇污水处理厂污染物排放标准》（GB18918—2002）4.1.2.2城镇污水处理厂出水排入GB3838地表水Ⅲ类功能水域（划定的饮用水水源保护区和游泳区除外）、GB3097海水二类功能水域和湖、库等封闭或半封闭水域时，执行一级标准的B标准。该项目东南角水塘属于封闭或半封闭水域，所以污水处理要求达到一级标准的B标准。本项目污水处理方案为用管网将小区内各个化粪池出水收集起来，输送到一体化污水处理设备集中处理。经查阅相关资料并与多个厂家沟通了解，经该设备处理的污水，水质达到国家污水处理综合排放标准一级B标准。满足排放要求。所以可将处理后的污水通过雨水管网排到东南角水塘。虽然本次设计内容不含一体化污水处理站，不计入工程量。污水处理站需另立项设计。但是本次设计需要确定污水处理设备的位置和规模，这将主导整个小区污水管网的走向。考虑风向、地形标高、预留空地等各方面情况，综合
