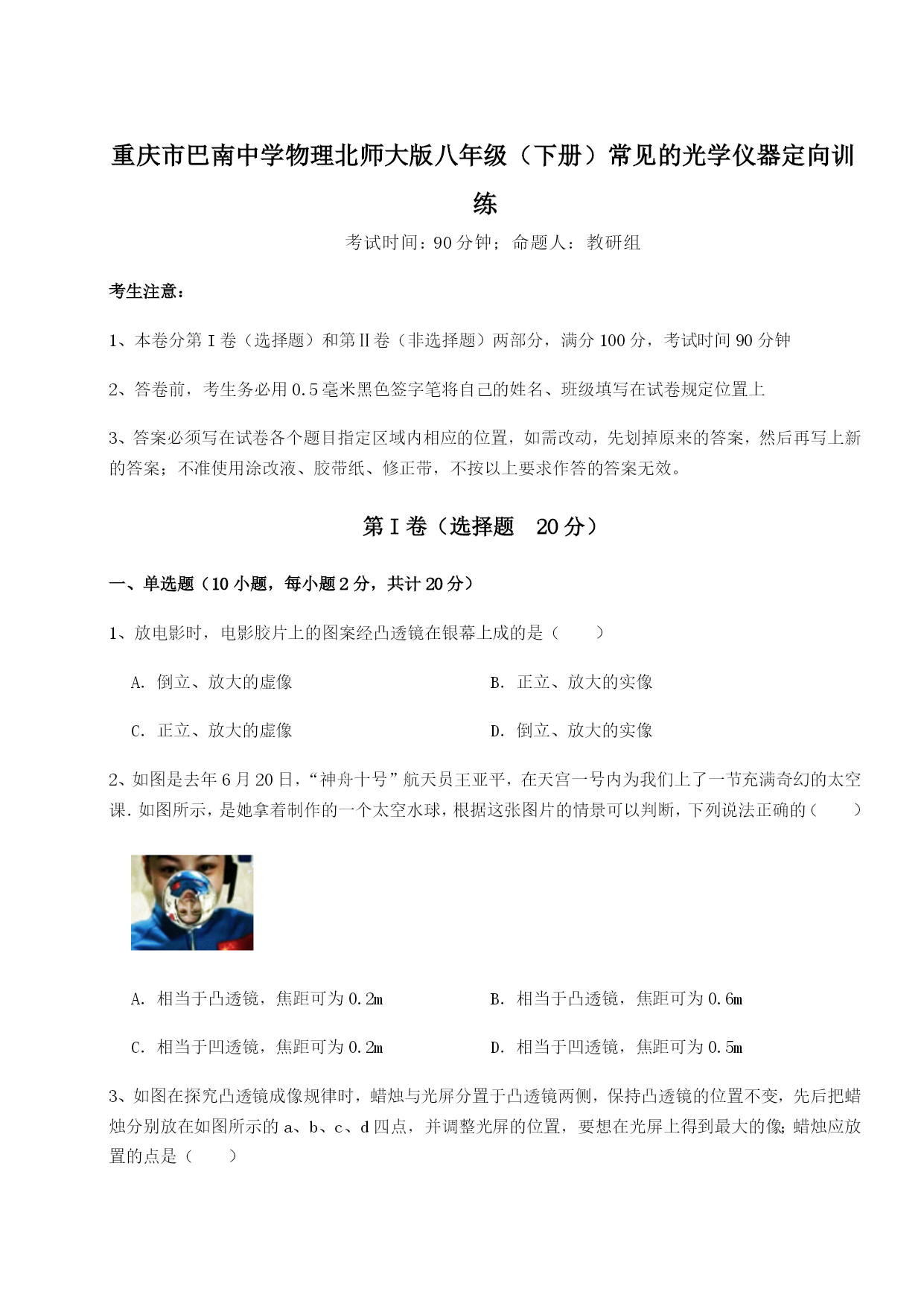

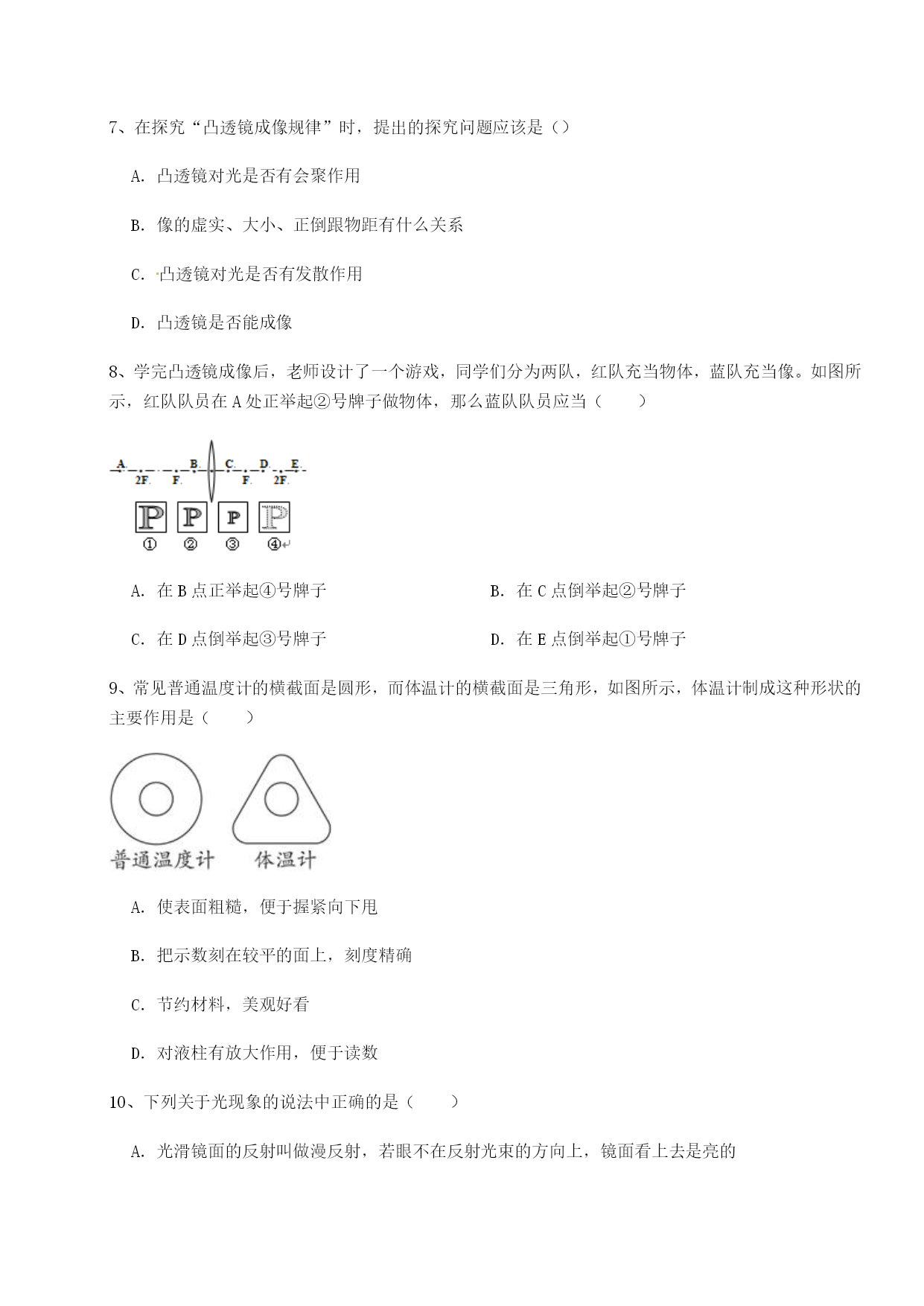

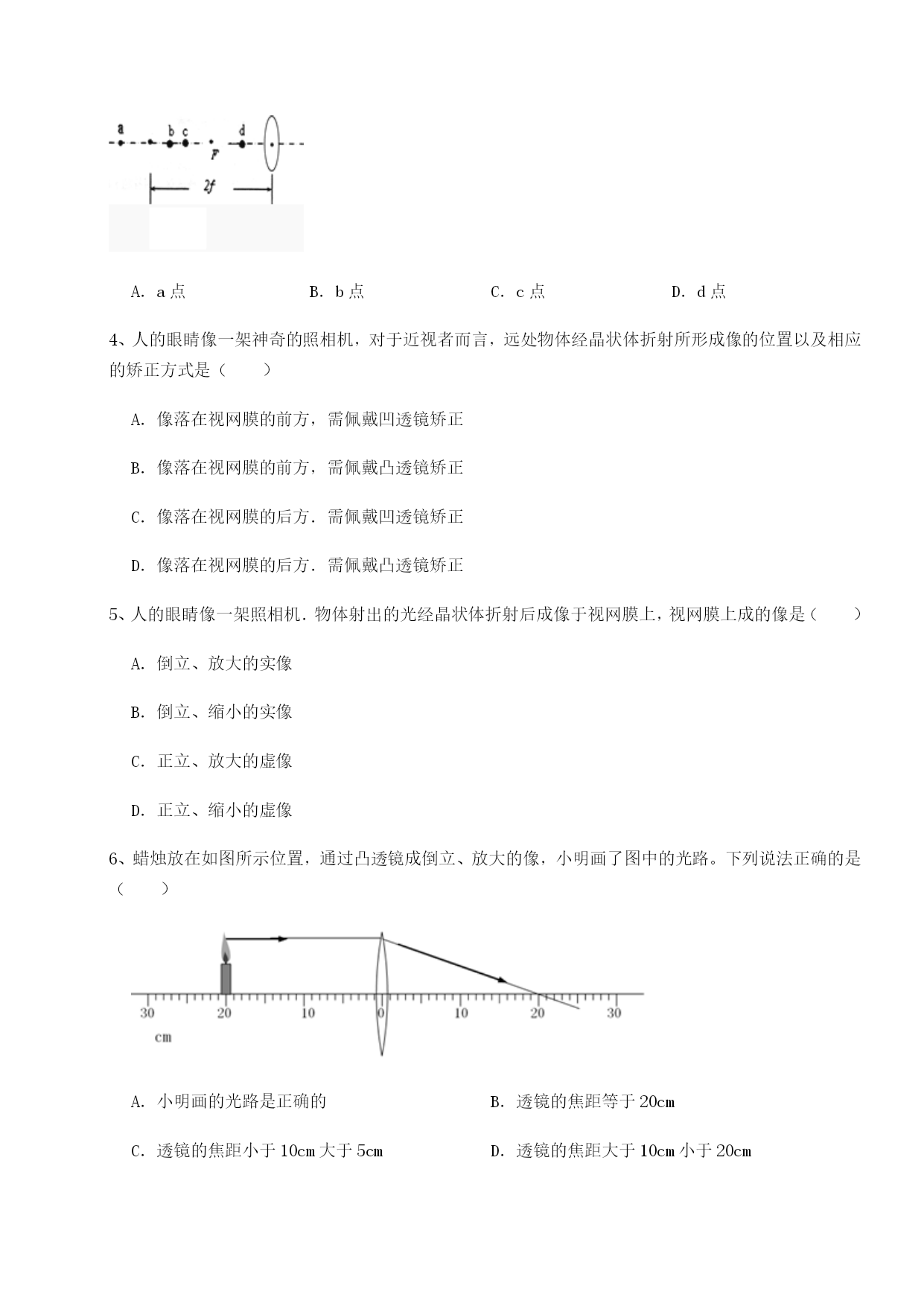

重庆市巴南中学物理北师大版八年级（下册）常见的光学仪器定向训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、放电影时，电影胶片上的图案经凸透镜在银幕上成的是（）A．倒立、放大的虚像B．正立、放大的实像C．正立、放大的虚像D．倒立、放大的实像2、如图是去年6月20日，“神舟十号”航天员王亚平，在天宫一号内为我们上了一节充满奇幻的太空课．如图所示，是她拿着制作的一个太空水球，根据这张图片的情景可以判断，下列说法正确的（）A．相当于凸透镜，焦距可为0.2mB．相当于凸透镜，焦距可为0.6mC．相当于凹透镜，焦距可为0.2mD．相当于凹透镜，焦距可为0.5m3、如图在探究凸透镜成像规律时，蜡烛与光屏分置于凸透镜两侧，保持凸透镜的位置不变，先后把蜡烛分别放在如图所示的a、b、c、d四点，并调整光屏的位置，要想在光屏上得到最大的像；蜡烛应放置的点是（）A．a点B．b点C．c点D．d点4、人的眼睛像一架神奇的照相机，对于近视者而言，远处物体经晶状体折射所形成像的位置以及相应的矫正方式是（）A．像落在视网膜的前方，需佩戴凹透镜矫正B．像落在视网膜的前方，需佩戴凸透镜矫正C．像落在视网膜的后方．需佩戴凹透镜矫正D．像落在视网膜的后方．需佩戴凸透镜矫正5、人的眼睛像一架照相机．物体射出的光经晶状体折射后成像于视网膜上，视网膜上成的像是（）A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的虚像D．正立、缩小的虚像6、蜡烛放在如图所示位置，通过凸透镜成倒立、放大的像，小明画了图中的光路。下列说法正确的是（）A．小明画的光路是正确的B．透镜的焦距等于20cmC．透镜的焦距小于10cm大于5cmD．透镜的焦距大于10cm小于20cm7、在探究“凸透镜成像规律”时，提出的探究问题应该是（）A．凸透镜对光是否有会聚作用B．像的虚实、大小、正倒跟物距有什么关系C．凸透镜对光是否有发散作用D．凸透镜是否能成像8、学完凸透镜成像后，老师设计了一个游戏，同学们分为两队，红队充当物体，蓝队充当像。如图所示，红队队员在A处正举起②号牌子做物体，那么蓝队队员应当（）A．在B点正举起④号牌子B．在C点倒举起②号牌子C．在D点倒举起③号牌子D．在E点倒举起①号牌子9、常见普通温度计的横截面是圆形，而体温计的横截面是三角形，如图所示，体温计制成这种形状的主要作用是（）A．使表面粗糙，便于握紧向下甩B．把示数刻在较平的面上，刻度精确C．节约材料，美观好看D．对液柱有放大作用，便于读数10、下列关于光现象的说法中正确的是（）A．光滑镜面的反射叫做漫反射，若眼不在反射光束的方向上，镜面看上去是亮的B．把来自光源的光向四面八方的反射是镜面反射C．当光从空气射入透镜时，凹透镜对光有发散作用D．用激光器射出一束光线，当光线从空气射入水中时，折射角一定小于入射角第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小磊在探究凸透镜成像规律时，将焦距为20cm的凸透镜A固定在光具座上40cm刻线处，将点燃的蜡烛放置在光具座上10cm刻线处，移动光屏，使烛焰在光屏上成清晰的像，如图甲所示．接着他保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图乙所示．（1）请根据上述实验现象和凸透镜成像规律判断：凸透镜A的焦距凸透镜B的焦距．（选填“等于”、“大于”或“小于”）（2）图乙所示的实验现象可以说明的成像特点．（选填“照相机”、“幻灯机”或“放大镜”）（3）图乙中，使用同一透镜B，若把蜡烛移动到光具座上15cm处，要想光屏上还能接收到清晰的像，光屏应向透镜方向移动（选填“靠近”或“远离”），此刻光屏上所成的像将比蜡烛在10cm处所成的像变．（选填“大”或“小”）2、在“探究凸透镜成像规律”的实验中，各组使用相同焦距的凸透镜进行实验．(1)小华所在的小组实验操作规范，测量准确，该小组实验记录如下表：请你根据上表信息，求出凸透镜的焦距f=cm．(2)小华所在的小组把蜡烛放在该凸透镜的焦点上，凸透镜固定不动，将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是．(3)若烛焰、凸透镜、光屏放在适当位
