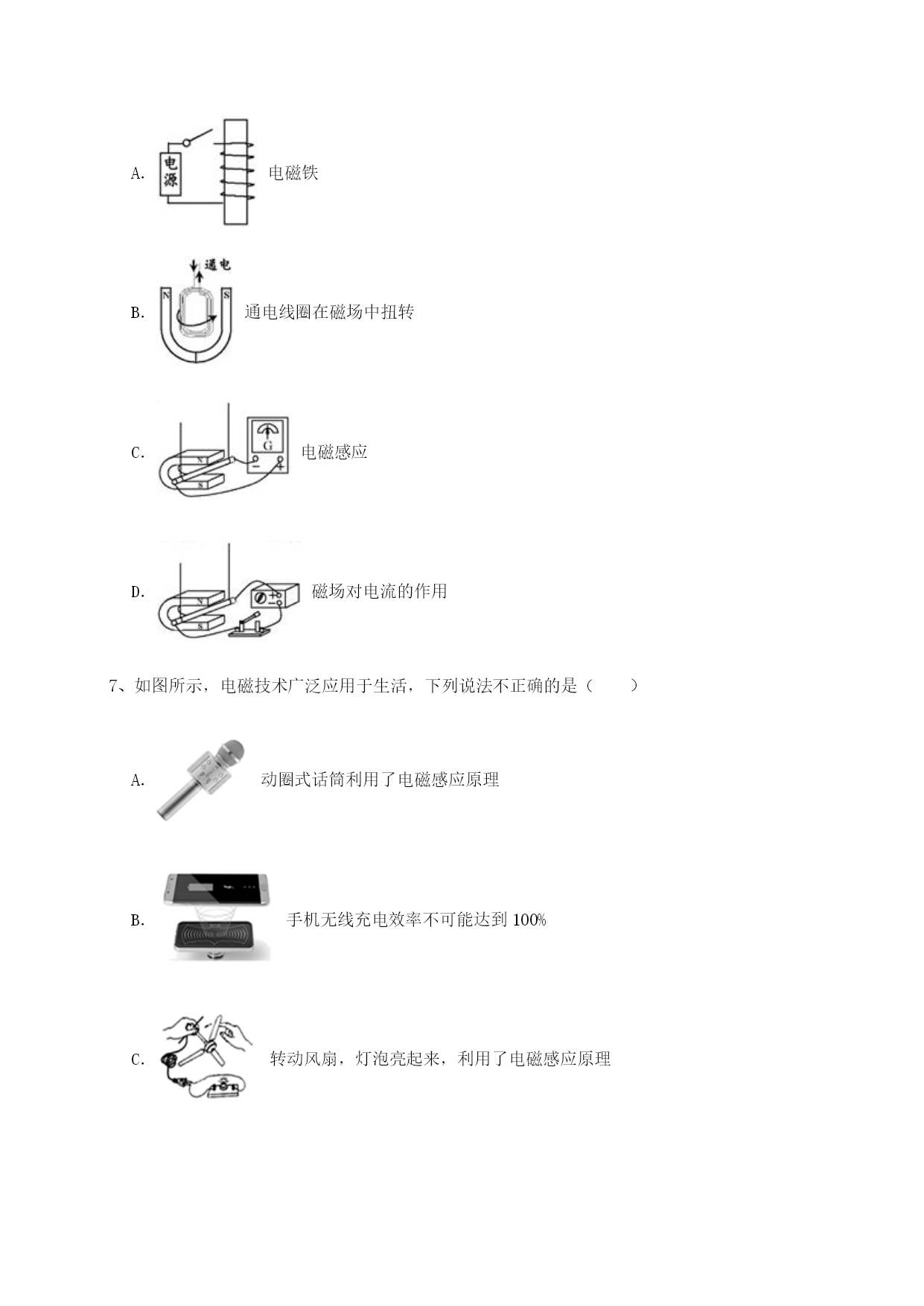

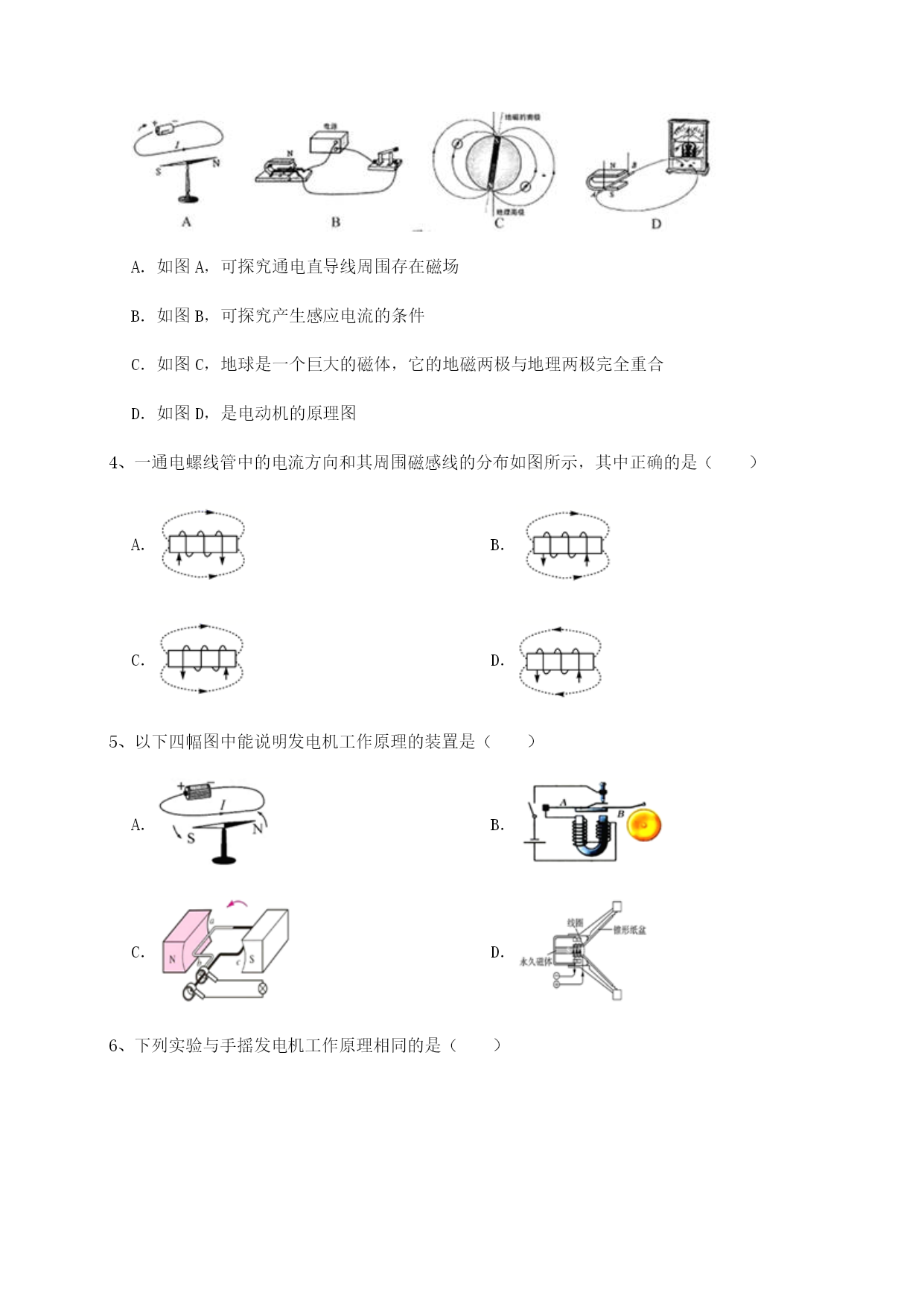

湖南湘潭市电机子弟中学北师大版物理九年级电磁现象综合测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的装置中，当闭合开关，导体ab就会运动起来，下列说法正确的是（）A．此现象说明磁可以生电B．发电机是利用图示装置原理来工作的C．将电源正负极对调，导体ab的运动方向不变D．只调换蹄形磁铁两极，导体ab的运动方向将改变2、一位科学家在野外考察时，发现随身携带的能自由转动的小磁针静止时沿竖直方向，且N极向上，则该位置是()A．赤道附近B．地理南极附近C．某座山顶上D．地理北极附近3、如图所示，下列说法正确的是（）A．如图A，可探究通电直导线周围存在磁场B．如图B，可探究产生感应电流的条件C．如图C，地球是一个巨大的磁体，它的地磁两极与地理两极完全重合D．如图D，是电动机的原理图4、一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是（）A．B．C．D．5、以下四幅图中能说明发电机工作原理的装置是（）A．B．C．D．6、下列实验与手摇发电机工作原理相同的是（）A．电磁铁B．通电线圈在磁场中扭转C．电磁感应D．磁场对电流的作用7、如图所示，电磁技术广泛应用于生活，下列说法不正确的是（）A．动圈式话筒利用了电磁感应原理B．手机无线充电效率不可能达到100%C．转动风扇，灯泡亮起来，利用了电磁感应原理D．电流表指针的偏转利用了电磁感应原理，且电流越大，偏角越大8、如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。图中与电动平衡车驱动原理相同的是（）A．B．C．D．9、如图所示，小磁针静止在通电螺线管上方，则通电螺线管()A．左侧为N极，a端为正极B．左侧为S极，a端为正极C．左侧为N极，b端为正极D．左侧为S极，b端为正极10、小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。对这个现象分析正确的是（）A．“甲电机”将电能转化为机械能B．“乙电机”将机械能转化为电能C．“甲电机”依据电磁感应来工作D．两电机的工作原理是相同的第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、十九世纪末，英国物理学家汤姆生发现原子中存在带负电的粒子，该粒子称为；科学家（填写人名）通过实验发现电流周围存在磁场。为验证电流周围存在磁场，小明连接了如图所示的实验电路，他把小磁针（图中没有画出）放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化。经检查，各元件完好，电路连接无故障。请你猜想小磁针指向不发生变化的原因可能是。A．小磁针离直导线太远；B．小磁针离直导线太近；C．闭合开关前，小磁针的NS极指向与直导线恰好垂直；D．闭合开关前，小磁针的NS极指向与直导线恰好平行。2、如图所示，由通电螺线管的磁感线方向可知，电流表的上端为接线柱；静止的小磁针的左端为极。3、如图是某同学设计的红外线体温安检电路，闭合开关S1后，电磁铁的上端为极，若要求S1、S2闭合后，无人经过或体温低于37.3℃的人经过时仅绿灯亮，体温高于37.3℃的人经过时，红灯亮且电铃响起，则采用的热敏电阻的阻值应随着温度升高而。4、根据材料信息及所学知识回答问题：地球本身就是一个巨大的磁体，它的周围空间存在的磁场叫做地磁场。当太阳外层空间的带电粒子以极大的速度辐射（太阳风）至地球附近时，地球周围的地磁场会使太阳风带来的大部分带电粒子改变运动方向（如图所示），保护地球不受辐射的伤害。①如图所示的司南，是我国制成的世界上最早的工具；②地磁N极在地理极附近；③太阳风遇到地磁场为什么会改变运动方向？请你用学过的知识进行合理猜想。5、小明制作了一个水果电池，他用导线将带有铁芯的螺线管两端分别与铜片和锌片接在一起，并将铜片和锌片插入橙子中，螺线管右侧的小磁针静止后如图所示，说明片是水果电池的正极。如果仅把导线两端的铜片和锌片互换，小磁针偏转的方向将（选填“不变”或“反转”）。6、为了确定标示不清的铅蓄电池的正、负极，小军同学将该电池和螺线管相连，闭合开关S后，小磁针静止时的指向如图所示，由此可以判断，螺线管的（选填“a”或“b”）端为N极，铅蓄电池的c
