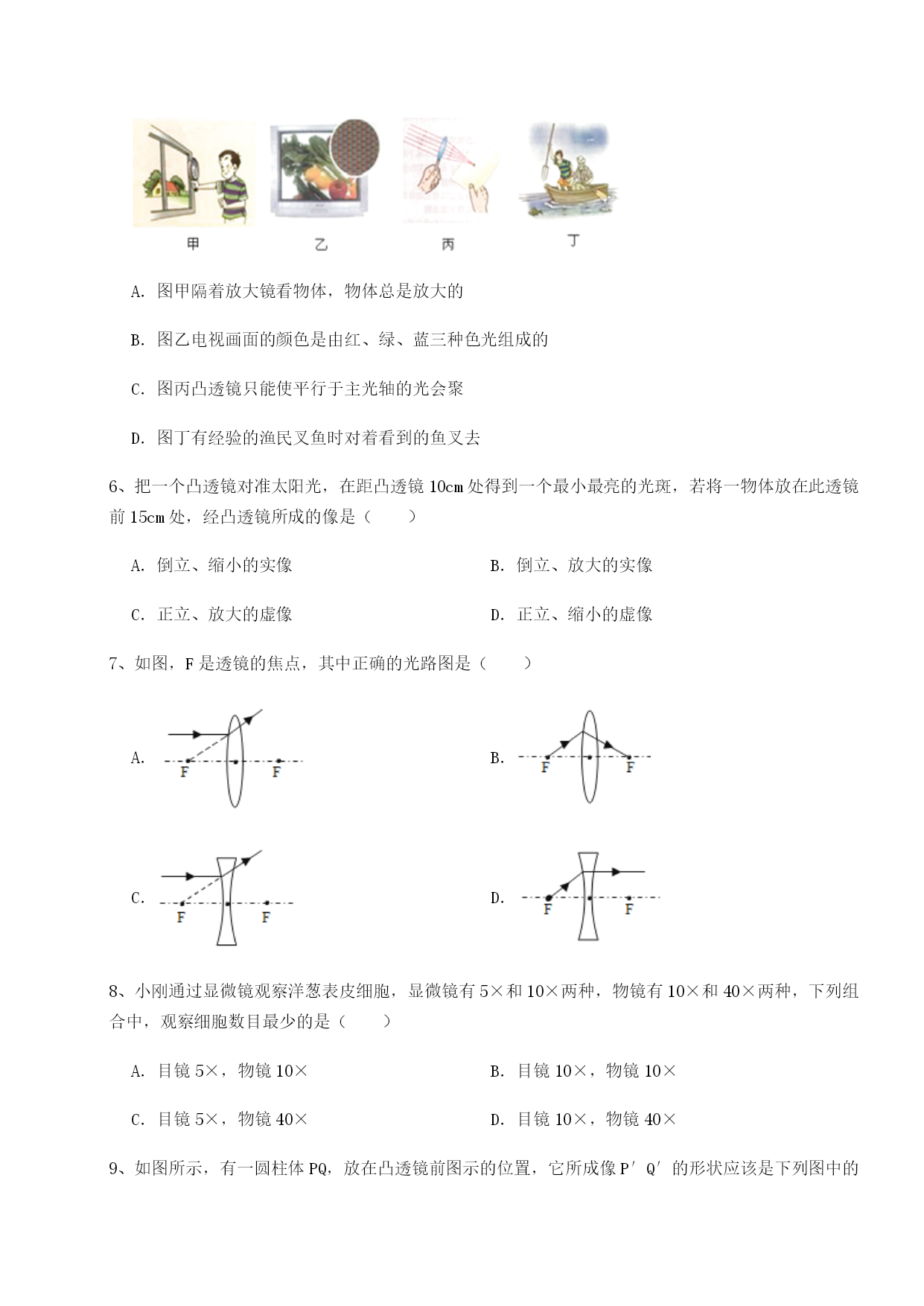

广西南宁市第八中学物理北师大版八年级（下册）常见的光学仪器定向测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、某同学利用水透镜（注射器和弹性膜制成的凸透镜）、蜡烛、光屏、光具座等器材进行探究。图所示情况下，光屏上能成清晰的像。下列说法不正确的是（）A．图中所示情况下凸透镜的焦距为10cmB．用注射器向水透镜中注入水后，凸透镜的焦距会变小C．蜡烛和凸透镜位置不变、向水透镜中注水，光屏要向右移动才能再次得到清晰的像D．向水透镜中注水，观察成像特点的变化，可以模拟近视眼的成因2、关于光现象，下面说法正确的是（）A．树荫下的小“光斑”是太阳的像B．当物体表面发生漫反射时，光线射向四面八方，不遵守光的反射定律C．渔民叉鱼时，将鱼叉对准看到的“鱼”叉去可以叉到鱼D．矫正近视眼使用的是凸透镜3、如图的光学现象中，下列描述或解释不正确的是（）A．图（a）中，小孔成的是倒立的虚像B．图（b）中，凹透镜对光线有发散作用C．图（c）中，白光通过三棱镜可以分解成红、橙、黄、绿、蓝、靛、紫七色光D．图（d）中，漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定件4、当蜡烛、凸透镜、光屏在如图所示的位置时，烛焰在光屏上恰好成清晰的像（像未在图中画出），则下列说法正确的是（）A．保持透镜不动，向左移动蜡烛，需要将光屏向右移动才能得到清晰的像B．保持蜡烛和光屏不动，只移动透镜，可以在光屏上得到一个清晰、放大的实像C．保持透镜不动，将蜡烛移到55cm刻度线处，移动光屏，可以得到一个清晰、缩小的实像D．保持蜡烛不动，将透镜换成焦距更小的凸透镜，光屏要向右移动才能得到清晰的实像5、下面是晓丽从生活中收集到的一些光现象实例，以下说法正确的是：（）A．图甲隔着放大镜看物体，物体总是放大的B．图乙电视画面的颜色是由红、绿、蓝三种色光组成的C．图丙凸透镜只能使平行于主光轴的光会聚D．图丁有经验的渔民叉鱼时对着看到的鱼叉去6、把一个凸透镜对准太阳光，在距凸透镜10cm处得到一个最小最亮的光斑，若将一物体放在此透镜前15cm处，经凸透镜所成的像是（）A．倒立、缩小的实像B．倒立、放大的实像C．正立、放大的虚像D．正立、缩小的虚像7、如图，F是透镜的焦点，其中正确的光路图是（）A．B．C．D．8、小刚通过显微镜观察洋葱表皮细胞，显微镜有5×和10×两种，物镜有10×和40×两种，下列组合中，观察细胞数目最少的是（）A．目镜5×，物镜10×B．目镜10×，物镜10×C．目镜5×，物镜40×D．目镜10×，物镜40×9、如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．10、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示。下列判断中正确的是（）A．该凸透镜的焦距是16cmB．当u＝10cm时，在光屏上能得到一个缩小的像C．当u＝22cm时，成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、人的眼球好像照相机，晶状体和角膜共同作用相当于一个；小丽的眼睛成像情况如图所示，为矫正视力应当佩戴眼镜片为的眼镜（均选填“凸透镜”或“凹透镜”）2、(1)如图所示，一束光从空气斜射到某液面上发生反射和折射，入射光线与液面成30°角，则反射光线与入射光线的夹角大小为；若反射光线与折射光线的夹角为83°，则折射角的大小为。（2）如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像。如果去掉光屏，眼睛在A处（选填“能”或“不能”）看到这个像，原因是。3、图是华为最新发布的5G手机－华为Ｍate30pro，该手机使用我国自主研发的海思麒麟990芯片，该芯片采用7nm工艺制程，7nm=m；它的双4000万像素徕卡四摄镜头相当于一个透镜(填“凸”或“凹”)。4、如图为小红看远处物体时，眼球成像情况的示意图。由图可知，小红是眼，为了能正常学习和生活，需要佩戴透镜，这种镜片对光起作用。5、如图所示,图甲是一
