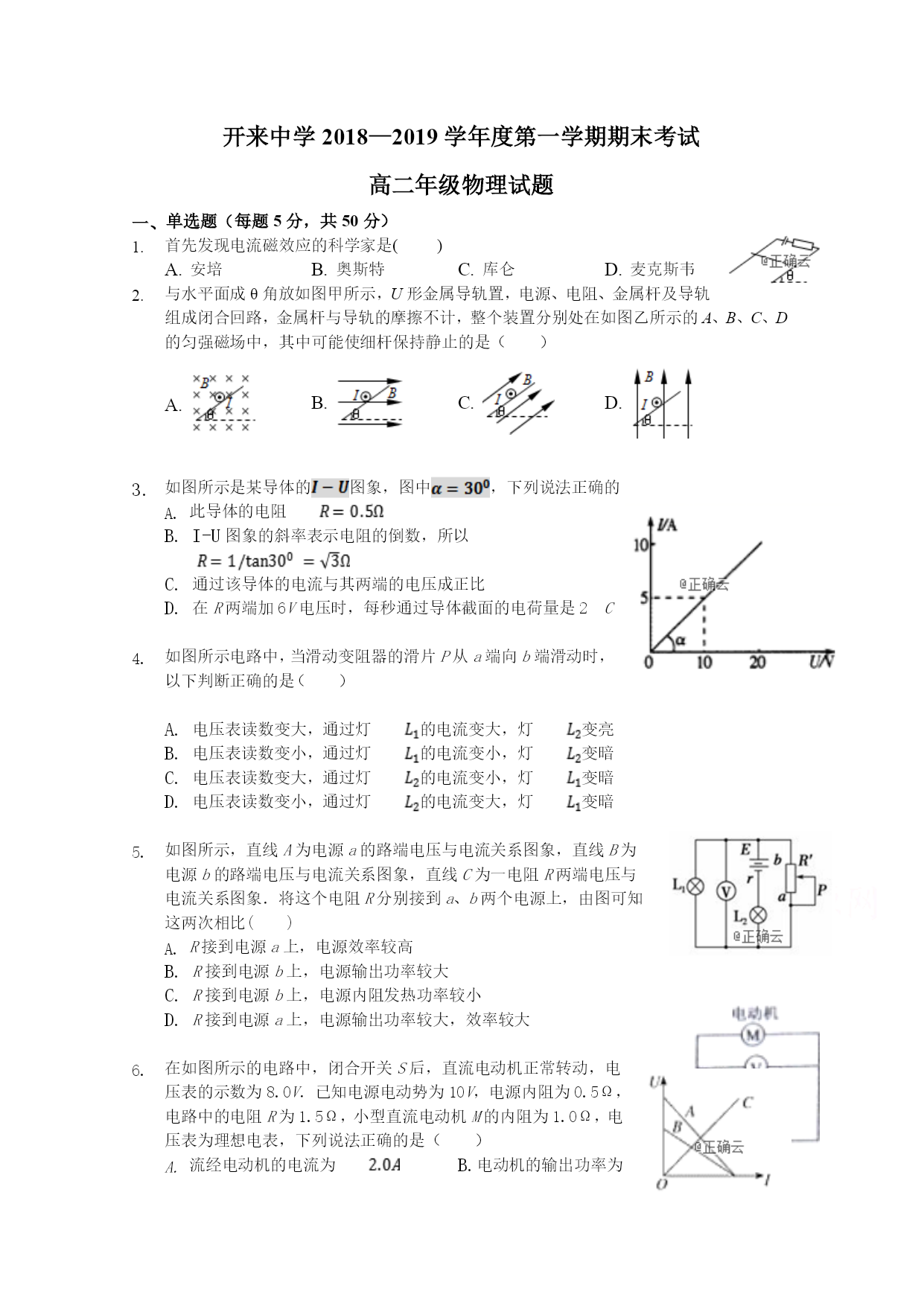

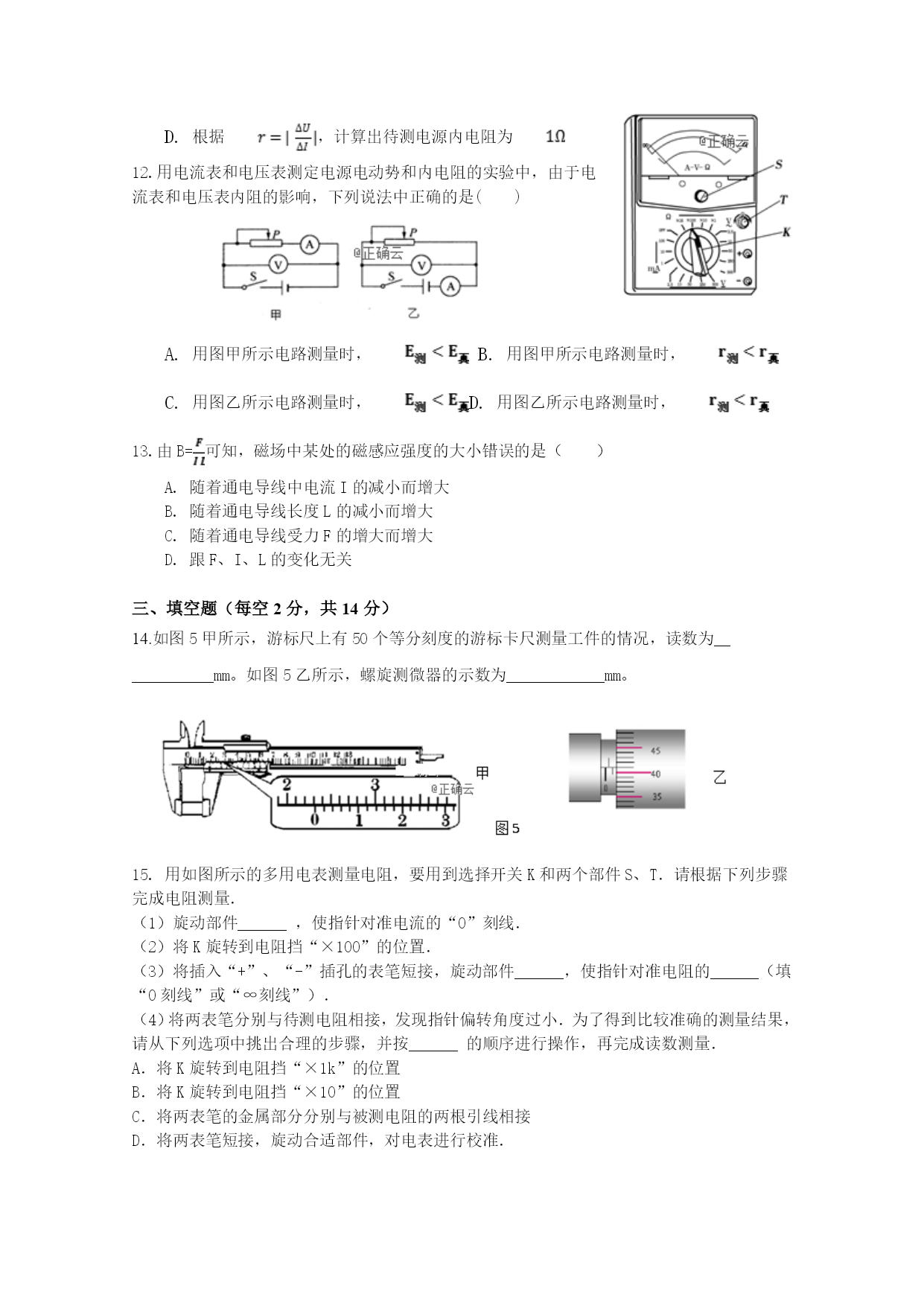

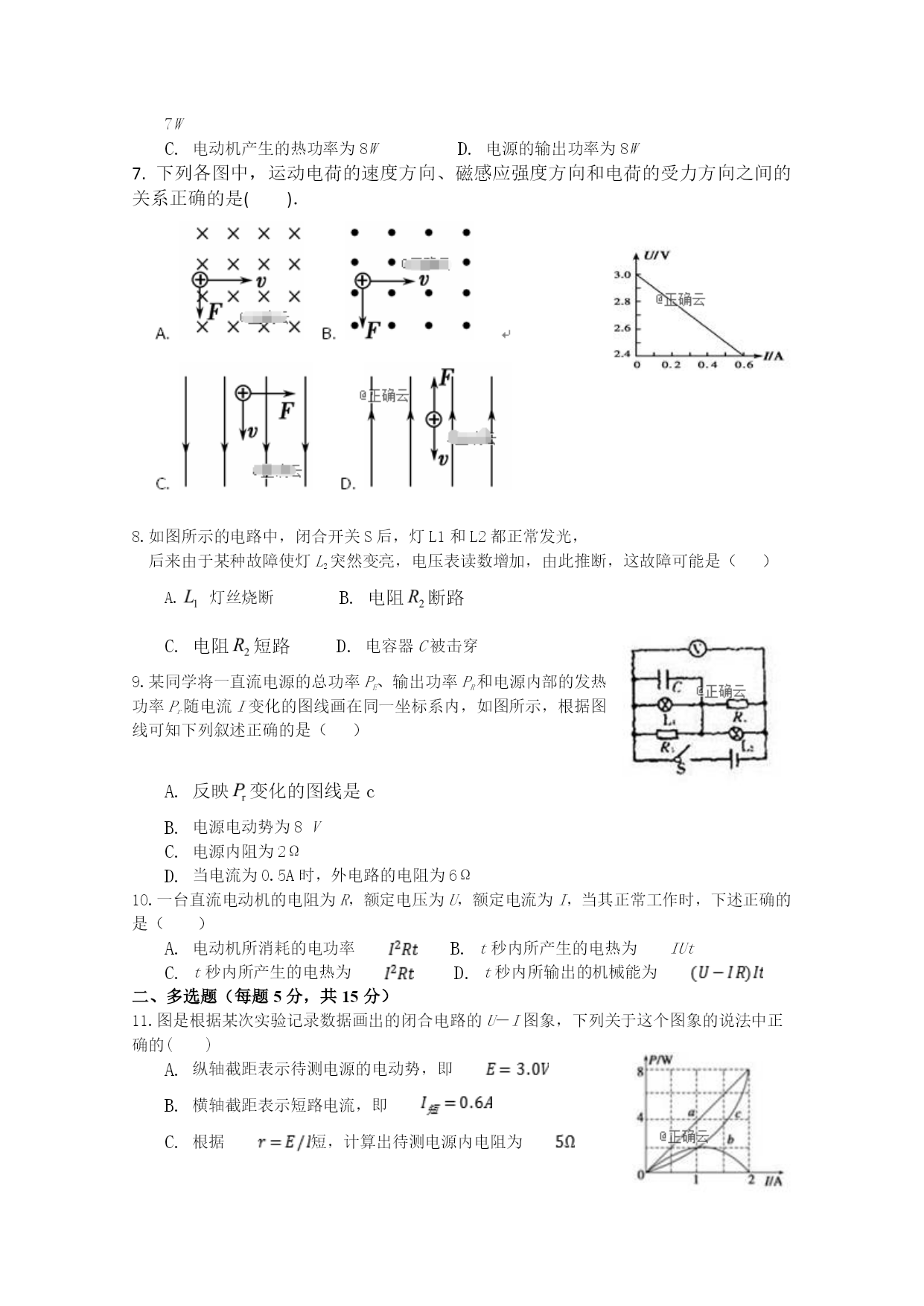

开来中学2018—2019学年度第一学期期末考试高二年级物理试题单选题（每题5分，共50分）首先发现电流磁效应的科学家是()A.安培B.奥斯特C.库仑D.麦克斯韦与水平面成θ角放如图甲所示，U形金属导轨置，电源、电阻、金属杆及导轨组成闭合回路，金属杆与导轨的摩擦不计，整个装置分别处在如图乙所示的A、B、C、D的匀强磁场中，其中可能使细杆保持静止的是（）B.C.D.如图所示是某导体的图象，图中，下列说法正确的此导体的电阻B.I-U图象的斜率表示电阻的倒数，所以C.通过该导体的电流与其两端的电压成正比D.在R两端加6V电压时，每秒通过导体截面的电荷量是2C如图所示电路中，当滑动变阻器的滑片P从a端向b端滑动时，以下判断正确的是（）A.电压表读数变大，通过灯的电流变大，灯变亮B.电压表读数变小，通过灯的电流变小，灯变暗C.电压表读数变大，通过灯的电流变小，灯变暗D.电压表读数变小，通过灯的电流变大，灯变暗如图所示，直线A为电源a的路端电压与电流关系图象，直线B为电源b的路端电压与电流关系图象，直线C为一电阻R两端电压与电流关系图象．将这个电阻R分别接到a、b两个电源上，由图可知这两次相比()R接到电源a上，电源效率较高B.R接到电源b上，电源输出功率较大C.R接到电源b上，电源内阻发热功率较小D.R接到电源a上，电源输出功率较大，效率较大在如图所示的电路中，闭合开关S后，直流电动机正常转动，电压表的示数为8.0V．已知电源电动势为10V，电源内阻为0.5Ω，电路中的电阻R为1.5Ω，小型直流电动机M的内阻为1.0Ω，电压表为理想电表，下列说法正确的是（）流经电动机的电流为B.电动机的输出功率为7WC.电动机产生的热功率为8WD.电源的输出功率为8W7.下列各图中，运动电荷的速度方向、磁感应强度方向和电荷的受力方向之间的关系正确的是()．8.如图所示的电路中，闭合开关S后，灯L1和L2都正常发光，后来由于某种故障使灯L2突然变亮，电压表读数增加，由此推断，这故障可能是（）A.灯丝烧断B.电阻断路C.电阻短路D.电容器C被击穿9.某同学将一直流电源的总功率PE、输出功率PR和电源内部的发热功率Pr随电流I变化的图线画在同一坐标系内，如图所示，根据图线可知下列叙述正确的是（）A.反映变化的图线是cB.电源电动势为8VC.电源内阻为2ΩD.当电流为0.5A时，外电路的电阻为6Ω10.一台直流电动机的电阻为R，额定电压为U，额定电流为I，当其正常工作时，下述正确的是（）A.电动机所消耗的电功率B.t秒内所产生的电热为IUtC.t秒内所产生的电热为D.t秒内所输出的机械能为多选题（每题5分，共15分）11.图是根据某次实验记录数据画出的闭合电路的U－I图象，下列关于这个图象的说法中正确的()A.纵轴截距表示待测电源的电动势，即B.横轴截距表示短路电流，即C.根据短，计算出待测电源内电阻为D.根据，计算出待测电源内电阻为12.用电流表和电压表测定电源电动势和内电阻的实验中，由于电流表和电压表内阻的影响，下列说法中正确的是()A.用图甲所示电路测量时，B.用图甲所示电路测量时，C.用图乙所示电路测量时，D.用图乙所示电路测量时，13.由B=可知，磁场中某处的磁感应强度的大小错误的是（）A.随着通电导线中电流I的减小而增大B.随着通电导线长度L的减小而增大C.随着通电导线受力F的增大而增大D.跟F、I、L的变化无关填空题（每空2分，共14分）14.如图5甲所示，游标尺上有50个等分刻度的游标卡尺测量工件的情况，读数为mm。如图5乙所示，螺旋测微器的示数为mm。15.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T．请根据下列步骤完成电阻测量．（1）旋动部件______，使指针对准电流的“0”刻线．（2）将K旋转到电阻挡“×100”的位置．（3）将插入“+”、“-”插孔的表笔短接，旋动部件______，使指针对准电阻的______（填“0刻线”或“∞刻线”）．（4）将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按______的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准．16.(9分)有一根长L=0.15m的直导线，通有I=2A的电流。将此直导线垂直磁场方向放入匀强磁场中，导线受到的安培力F=3.0×10-2N，求：（1）该匀强磁场的磁感应强度B的大小；（2）若将导线中的电流增大为I′=10A，而其他不变，则该导体受到
