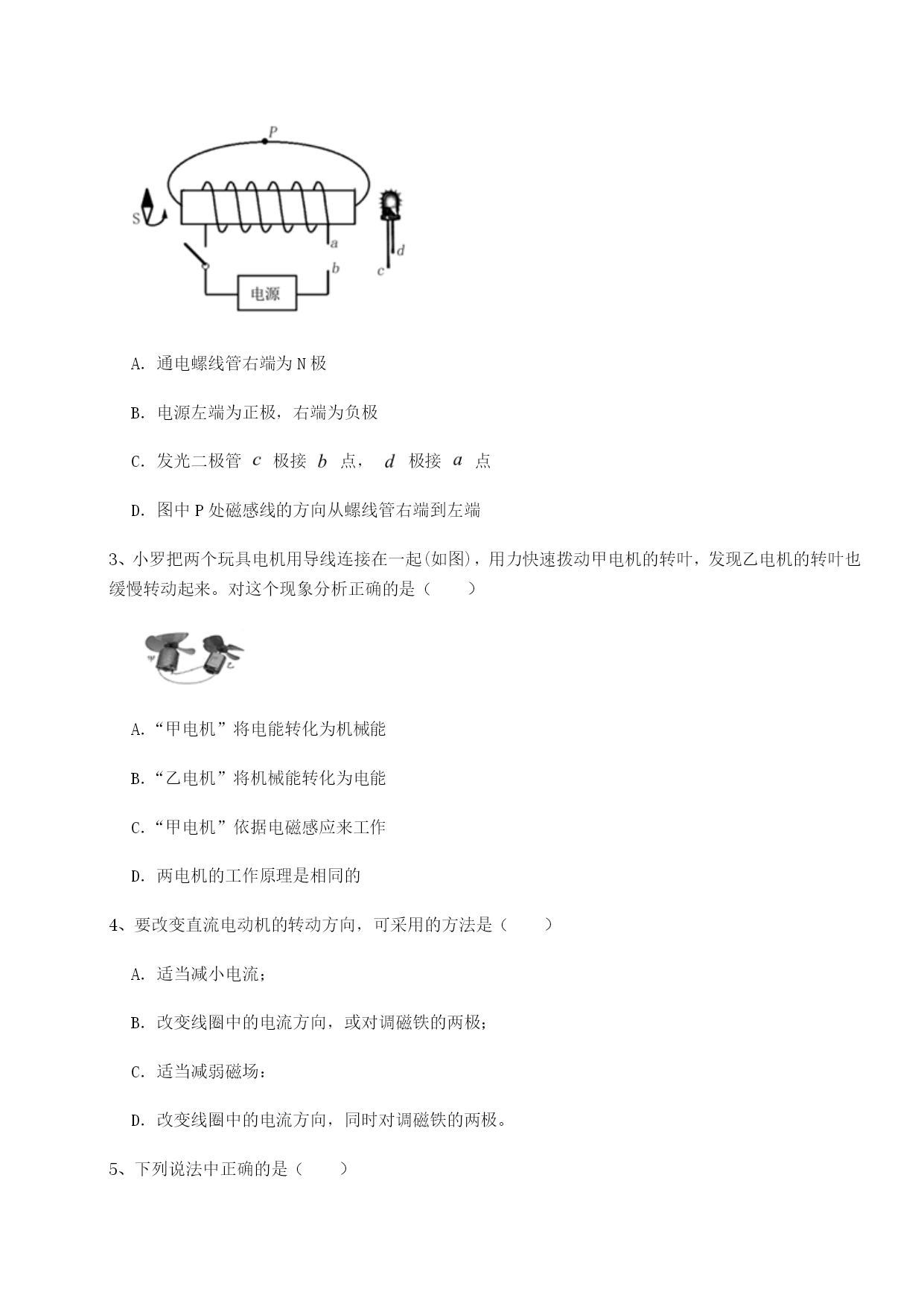

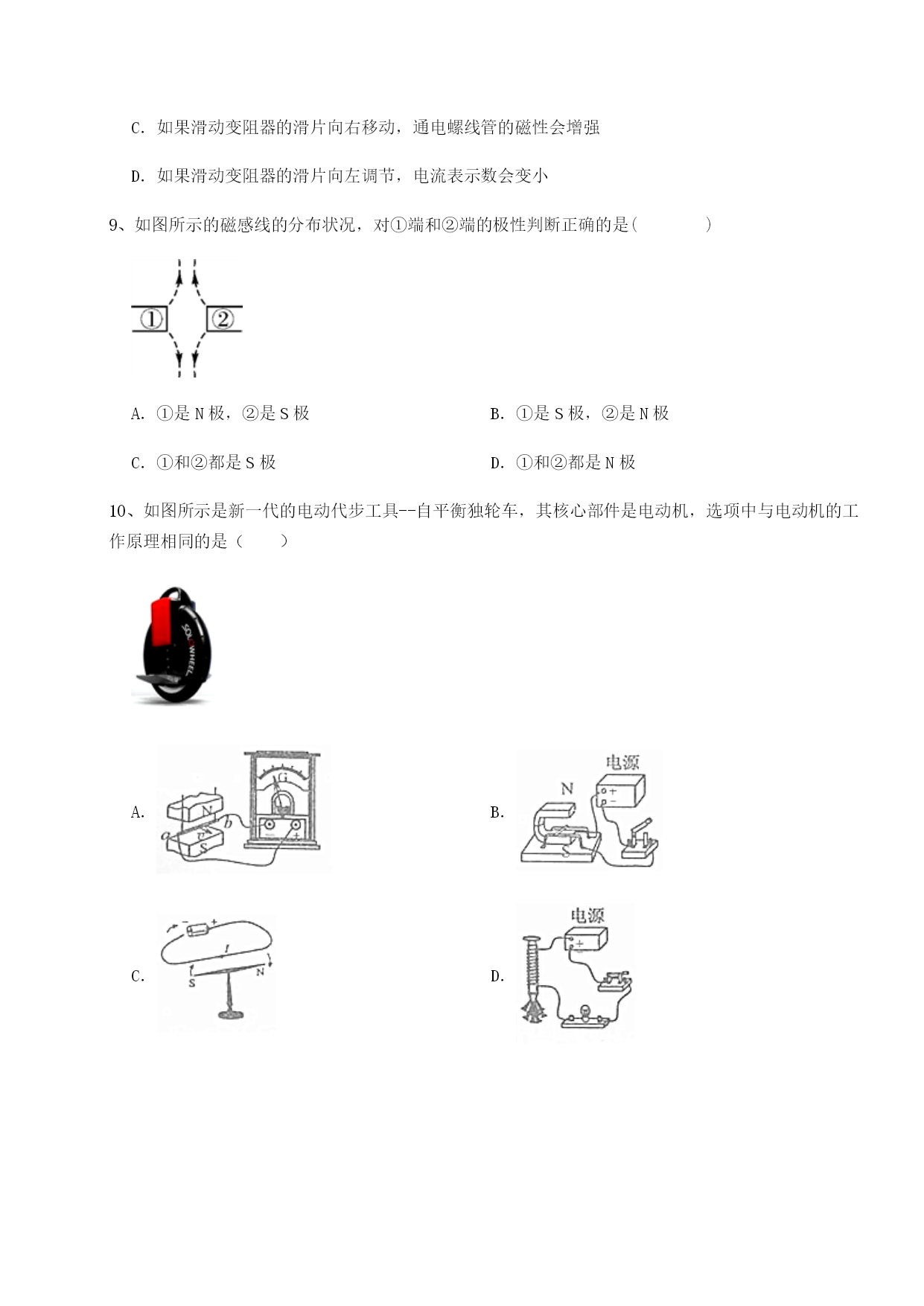

湖南长沙市实验中学北师大版物理九年级电磁现象专题训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是()A．该装置探究的是电动机的原理B．该装置探究的是发电机的原理C．只改变电流方向时，通电导体的受力方向不变D．只改变磁场方向时，通电导体的受力方向不变2、如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。下列判断正确的是（）A．通电螺线管右端为N极B．电源左端为正极，右端为负极C．发光二极管极接点，极接点D．图中P处磁感线的方向从螺线管右端到左端3、小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。对这个现象分析正确的是（）A．“甲电机”将电能转化为机械能B．“乙电机”将机械能转化为电能C．“甲电机”依据电磁感应来工作D．两电机的工作原理是相同的4、要改变直流电动机的转动方向，可采用的方法是（）A．适当减小电流；B．改变线圈中的电流方向，或对调磁铁的两极；C．适当减弱磁场：D．改变线圈中的电流方向，同时对调磁铁的两极。5、下列说法中正确的是（）A．磁感线是由铁屑组成的B．磁场看不见摸不着，但是可以借助小磁针感知它的存在C．地球是一个巨大的磁体，地磁的南北极跟地理的南北极是完全重合的D．小磁针的S极在某点所受磁场力的方向，跟该点磁场的方向相同6、关于如图所示的实验装置，表述错误的是（）A．该装置能将机械能转化为电能B．该装置可用来探究感应电流产生条件C．该装置揭示的原理可应用于电动机D．该装置所揭示的规律是法拉第首先发现的7、很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响。以下器件中工作原理与此相似的是（）A．电磁铁B．电动机C．扬声器D．发电机8、如图所示，闭合开关S，下列说法正确的是（）A．如果电源的a端是正极，则通电螺线管的左端是N极B．如果电源的a端是正极，则小磁针的B端是S极C．如果滑动变阻器的滑片向右移动，通电螺线管的磁性会增强D．如果滑动变阻器的滑片向左调节，电流表示数会变小9、如图所示的磁感线的分布状况，对①端和②端的极性判断正确的是()A．①是N极，②是S极B．①是S极，②是N极C．①和②都是S极D．①和②都是N极10、如图所示是新一代的电动代步工具--自平衡独轮车，其核心部件是电动机，选项中与电动机的工作原理相同的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小亮在学习了“电和磁”的知识后，用甲、乙两个直流电动机设计了如图所示的装置，闭合开关S后甲开始转动，同时用皮带带动乙转动，小灯泡光。在此过程中，将电能转化为机械能的装置是（选填“甲”或“乙”）乙的工作原理是，生活中应用这一原理工作的还有（选填“动圈式扬声器”或“动圈式话筒”），如果要使甲的转动方向与原来相反，则应采取的措施是。2、如图为电动机和发电机模型，其中图（选填“甲”或“乙”）为电动机模型，其工作原理是；电动机工作时，能够使线圈平稳，连续不停地转动下去是靠实现的．3、如图所示.用细线悬挂的磁体AB.磁极未知。当闭合电路开关S后,磁体的B端与通电螺线管左端相互排斥,则B端是磁体的极。断开开关S,磁体静止时,B端会指向地理的(选填“北方”或“南方”)。4、如图所示是某同学设计的压力计电路原理图。当闭合开关S，A板受到向下的压力增大时，R2接入电路的阻值（选填“增大”或“减小”），为实现压力增大，压力计示数增大，应把表改装为压力计。5、如图所示，是一款没有链条的混合动力电动自行车，骑行这种自行车时，骑手踩动脚踏板可以带动链接的发电机发电，这些电能可以存储在自行车的锂电池中，然后通过电动机驱动后轮是自行车前进，锂电池还可以为车灯供电。另外，由于鞍座设置在斜梁的拐臂上，因此重心低，骑起来非常平稳。请找出一个与前述情景相关的物理信息，并指出对应的物理知识。（不得与示例重复）示例：物理信息：鞍座设置在斜梁上的拐臂上
