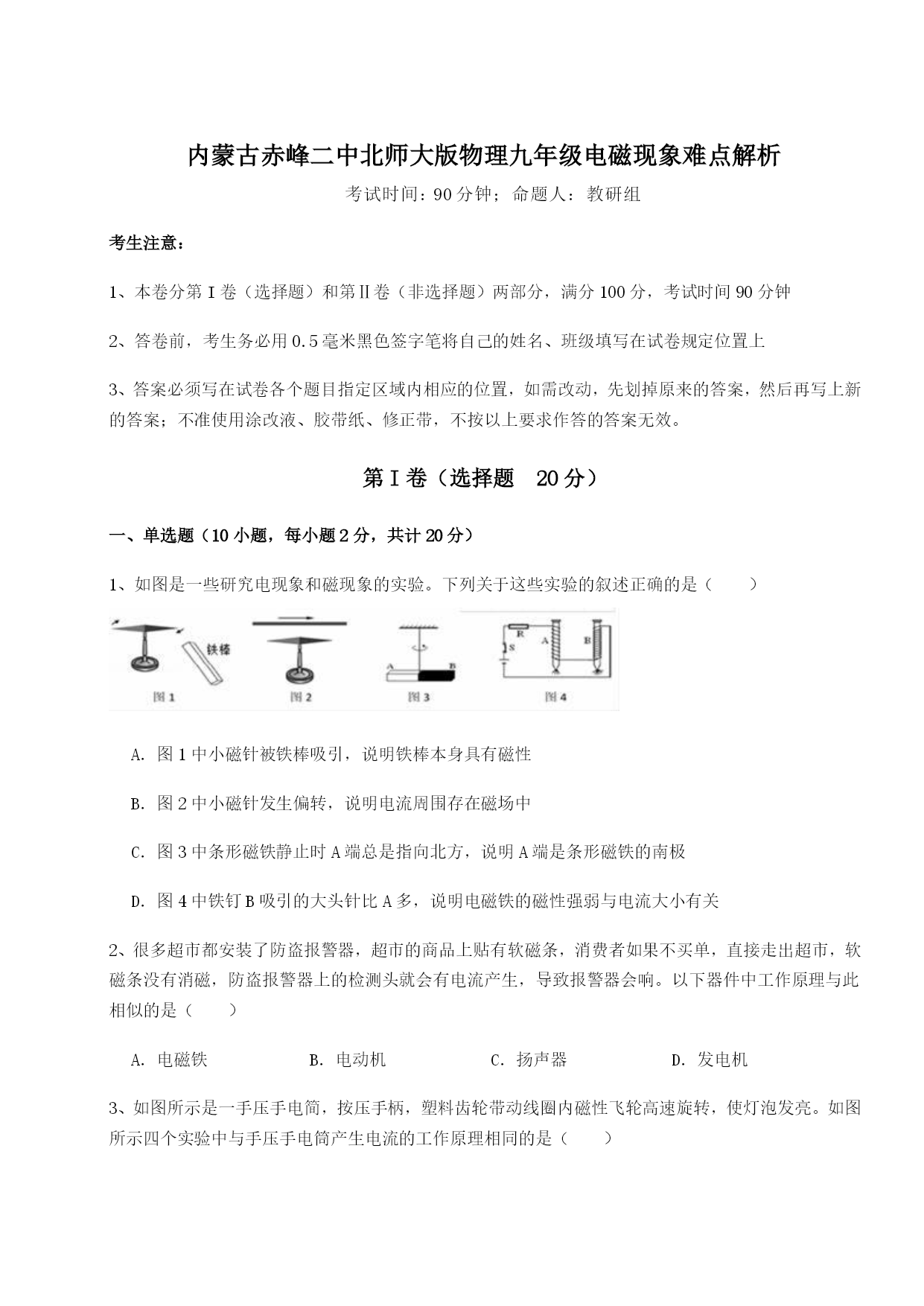

内蒙古赤峰二中北师大版物理九年级电磁现象难点解析考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图是一些研究电现象和磁现象的实验。下列关于这些实验的叙述正确的是（）A．图1中小磁针被铁棒吸引，说明铁棒本身具有磁性B．图2中小磁针发生偏转，说明电流周围存在磁场中C．图3中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的南极D．图4中铁钉B吸引的大头针比A多，说明电磁铁的磁性强弱与电流大小有关2、很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响。以下器件中工作原理与此相似的是（）A．电磁铁B．电动机C．扬声器D．发电机3、如图所示是一手压手电简，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发亮。如图所示四个实验中与手压手电筒产生电流的工作原理相同的是（）A．B．C．D．4、如图所示的磁悬浮地球仪，在地球仪底端有一个磁铁，在底座内部有一个金属线圈，线圈通电后，地球仪可悬浮在空中。下列说法正确的是（）A．地球仪周围存在磁场，同时也存在磁感线B．地球仪周围的磁场分布是均匀的C．地球仪周围各点的磁场方向都相同D．地球仪是利用同名磁极相互排斥的原理悬浮的5、如图所示，两根绝缘细线悬挂着的导体ab，放在蹄形磁铁中央，ab两端连接着导线。在虚线框中接入某种实验器材可进行相应的实验探究。下列说法中正确的是（）A．接入灵敏电流计可探究电磁感应现象，与动圈式话筒原理相同B．接入灵敏电流计可探究通电导体在磁场中受力，与动圈式扬声器原理相同C．接入电源可探究电磁感应现象，与电动机原理相同D．接入电源可探究通电导体在磁场中是否受力的作用，与发电机原理相同6、为探究两个通电螺线管之间的磁场情况，某实验小组同学把9个小磁针分别放在两个通电螺线管之间的9个不同点的位置上如图（a）所示，小磁针静止时N极在各位置上的指向如图（b）所示（小磁针涂黑的一端为N极）。四位同学各自画出两个通电螺线管之间的磁感线如图所示，其中正确的是（）A．B．C．D．7、为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是()A．要使电磁铁的磁性增强，滑动变阻器的滑片应向右滑动B．用电磁铁吸引大头针的数目显示它的磁性强弱C．两电磁铁的线圈串联是为了探究磁性强弱与电流的关系D．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流8、如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。下列判断正确的是（）A．通电螺线管右端为N极B．电源左端为正极，右端为负极C．发光二极管极接点，极接点D．图中P处磁感线的方向从螺线管右端到左端9、下列四幅图表现的情境，能大致重现奥斯特实验的是（）A．B．C．D．10、很多动物为了适应自身生存的环境，进化出了符合一定物理规律的身体部位，从物理学的角度给出的解释中错误的是（）A．骆驼的脚很大，可以减小压强，从而使其在沙漠中自如行走B．大部分鱼类体内有鳔，通过鳔的调节作用改变自身重力来实现下沉和上浮C．鸽子的上喙能感知地磁场的变化，从而确定位置的D．雄鹰翅膀有时不用抖动也能翱翔天空，是应用了流体压强与流速关系的原理第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是新一代代步工具——电动平衡车，其核心部件是电动机，它的工作原理是。2、在“探究通电螺线管周围的磁场方向”的实验中，在螺线管附近放置了一枚小磁针，通电后小磁针静止时的指向如图所示。图1中小磁针的A端为极。请将图2中的“光控开关”声控开关”灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路。3、磁场强弱处处相同的磁场叫做匀强磁场，磁场强度的单位是特斯拉，简称特，符号T。实验表明在匀强磁场中，当通电导体与磁场方向垂直时，电流所受的安培力F等于磁场强度B、电流I、导线长度L三者的乘积，即F=BIL。在磁场强度为0.5T的匀强磁场中，有一条与磁场方向垂直的通电导线，通过它的电流为5A，导线上长为40
