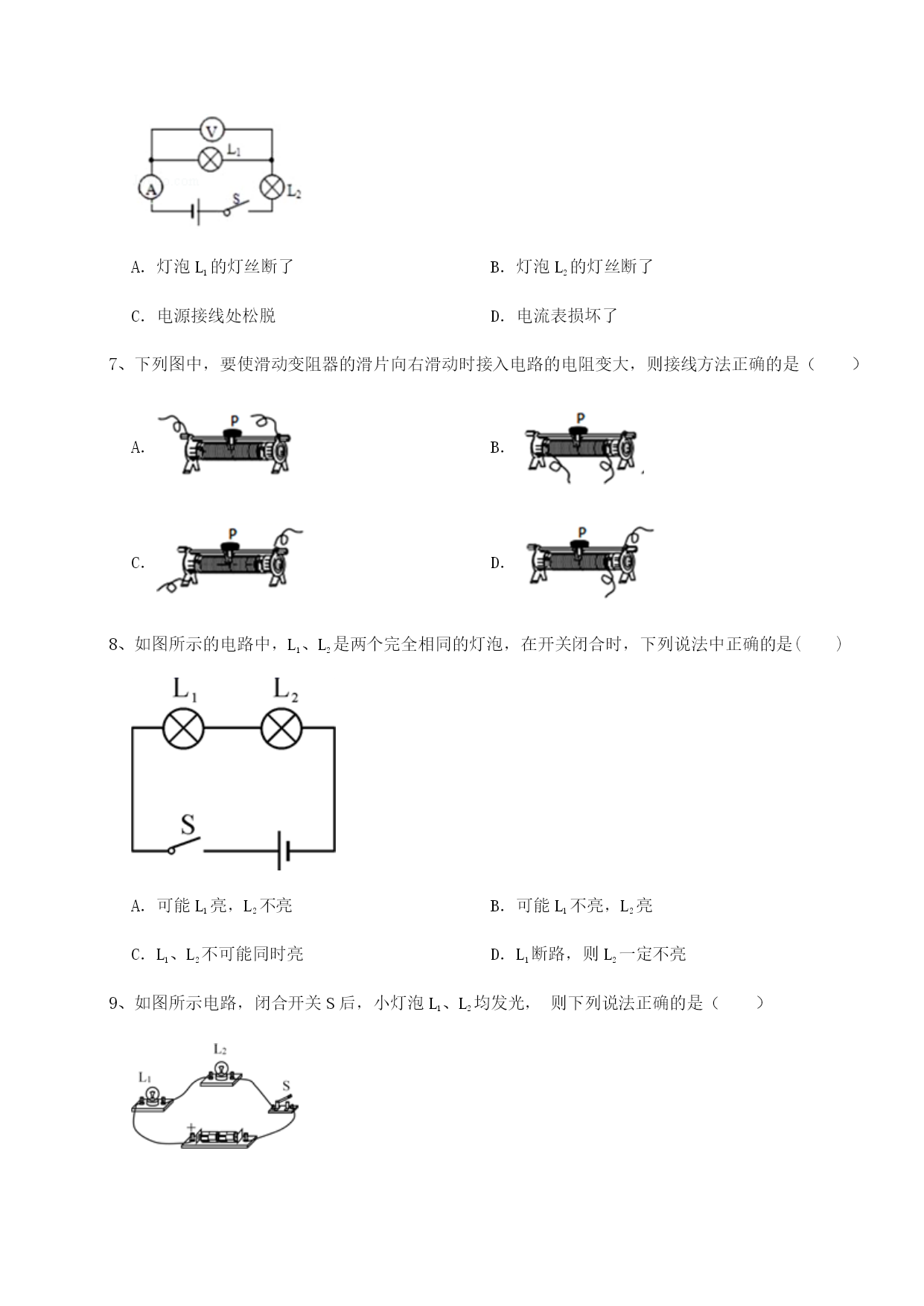

河北师大附中北师大版物理九年级第十一章简单电路同步训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析错误的是（）A．若只将B，C接入电路，顺时针旋转滑片，灯泡变亮B．若只将A，C接入电路，顺时针旋转滑片，灯泡变亮C．该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度D．将A，B接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显2、有关电阻的说法，以下正确的是()A．加在导体两端的电压增大两倍，导体的电阻也增大两倍B．当导体两端的电压和通过导体的电流为零时，导体的电阻为零C．电阻是导体本身的一种性质，与电压和电流无关D．只有导体有电阻，绝缘体没有电阻3、如图是小红在测量小灯泡电功率时连接实验器材的情况其中错误的是（）A．电流表没有串联接入电路中B．电压表没有与灯泡并联C．滑动变阻器的接线柱的连接D．开关没有串联接入电路中4、下列说法正确的是（）A．同种电荷互相吸引B．电流表可以直接连在电源两极上C．长度相同的两根铝线，粗的比细的电阻大D．电路中有电流，电路两端就一定有电压5、如图所示，开关S闭合后，三个电流表A1、A2、A3的示数分别为I1、I2、I3且均不为0；测量得出I1>I2=I3。关于此电路，下列说法中正确的是（）A．电路完好无故障B．L1灯丝断了C．L2灯丝断了D．L3灯座处发生了短路6、如图所示的电路，闭合开关S，灯泡L1，L2均不发光，且电流表A和电压表V指针均指在零刻度。现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表A指针仍然不动，但电压表V的指针发生了明显偏转，依据上述信息可以判断（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电源接线处松脱D．电流表损坏了7、下列图中，要使滑动变阻器的滑片向右滑动时接入电路的电阻变大，则接线方法正确的是（）A．B．C．D．8、如图所示的电路中，L1、L2是两个完全相同的灯泡，在开关闭合时，下列说法中正确的是()A．可能L1亮，L2不亮B．可能L1不亮，L2亮C．L1、L2不可能同时亮D．L1断路，则L2一定不亮9、如图所示电路，闭合开关S后，小灯泡L1、L2均发光，则下列说法正确的是（）A．通过两灯的电流相等B．通过灯L2的电流小于通过电源的电流C．灯L1和灯L2两端的电压一定相等D．灯L1的电压与电源电压相等10、两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（）A．A中正电荷通过金属棒流向B，B带正电荷B．B中负电荷通过金属棒流向A，B带正电荷C．金属棒中有持续电流从A流向B，使B张角增大D．金属棒中有持续电流从B流向A，使A张角先减小后增大第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、在如图所示的遥控器电池盒中，应安装节干电池，其正常工作电压为V。2、如图所示的电路中，电源电压保持不变，闭合开关S，已知电压表的示数为3.6V，且灯泡L1和L2两端的电压之比为3︰2，则电源电压为。3、滑动变阻器是靠改变电阻丝在电路中的，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的大小的；如图，是某一电位器的结构示意图。当A、B接入电路，滑片P顺时针旋转时，电位器接入电路的电阻变。4、如图所示电路，若甲、乙均为电流表时，断开开关S，两电流表读数之比，此时、的电压之比；若甲、乙均为电压表时，闭合开关S，则甲、乙两电压表的读数之比。5、如图所示，蓄电池是一种放电后可再充电使用的电池；蓄电池放电时，将化学能转化为能，充电时则将电能转化为能。6、如图所示为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹。请你结合所学知识进行排爆分析。（1）定时器（时钟）安装在（选填“a”或“b”）导线上。在定时阶段，该导线是（选填“通”或“断”）路，所以在定时阶段起爆器不会爆炸引爆炸弹。（2）为使该定时爆炸装置停止工作，在定时阶段应立即剪断导线（选填“a”或“b”）。7、如图所示是工厂、加油站里
