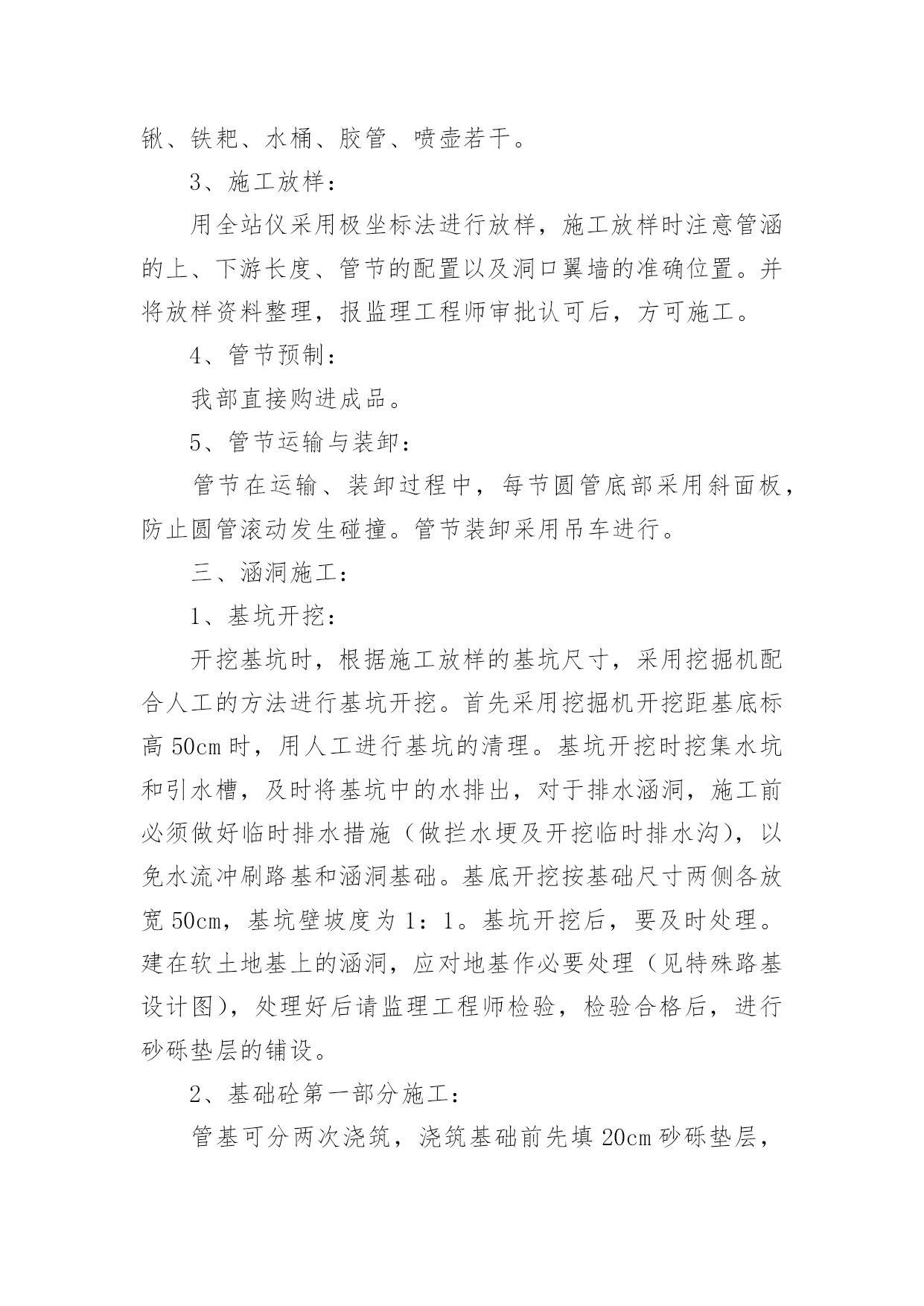

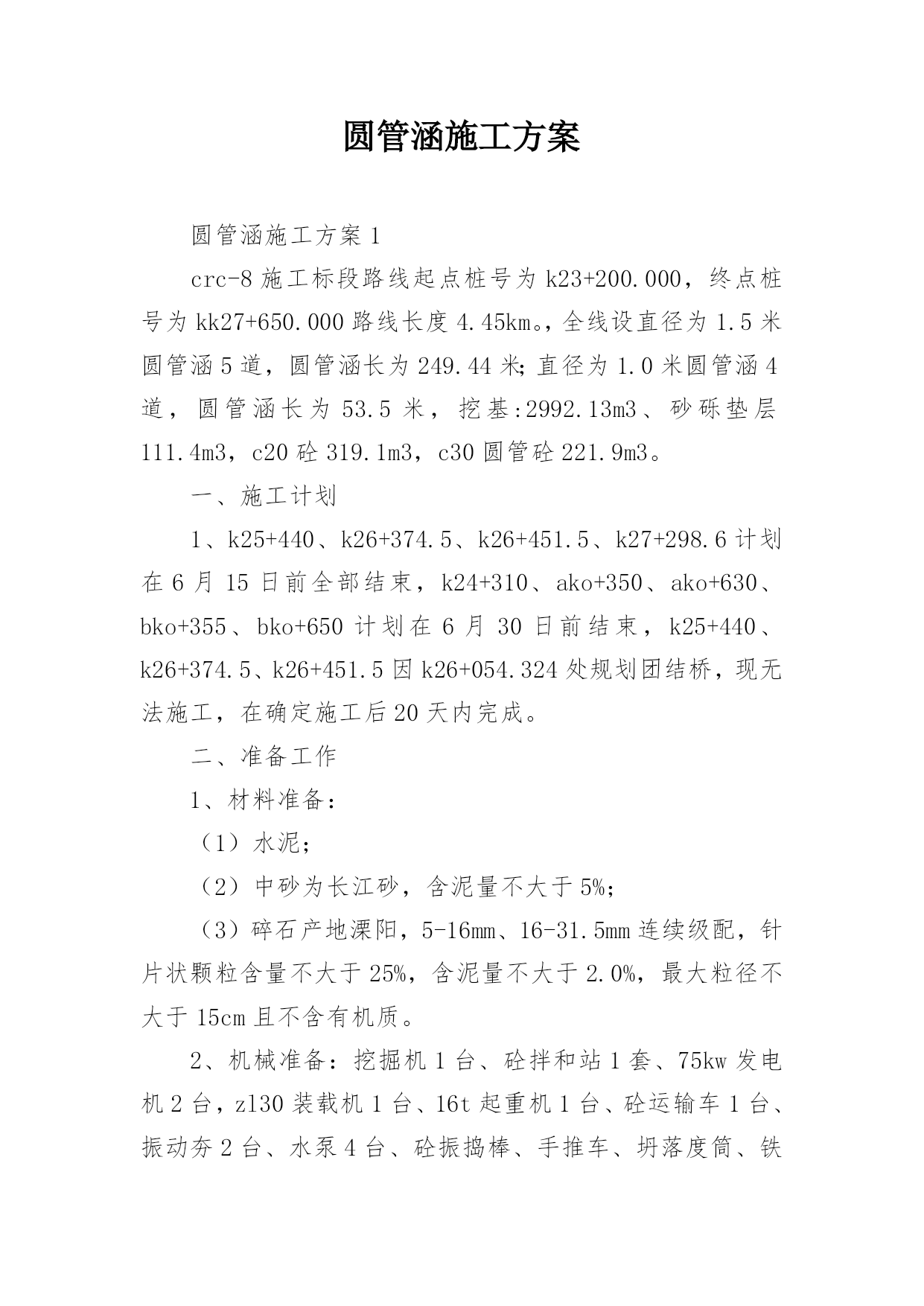

圆管涵施工方案圆管涵施工方案1crc-8施工标段路线起点桩号为k23+200.000，终点桩号为kk27+650.000路线长度4.45km。，全线设直径为1.5米圆管涵5道，圆管涵长为249.44米；直径为1.0米圆管涵4道，圆管涵长为53.5米，挖基:2992.13m3、砂砾垫层111.4m3，c20砼319.1m3，c30圆管砼221.9m3。一、施工计划1、k25+440、k26+374.5、k26+451.5、k27+298.6计划在6月15日前全部结束，k24+310、ako+350、ako+630、bko+355、bko+650计划在6月30日前结束，k25+440、k26+374.5、k26+451.5因k26+054.324处规划团结桥，现无法施工，在确定施工后20天内完成。二、准备工作1、材料准备：（1）水泥；（2）中砂为长江砂，含泥量不大于5%；（3）碎石产地溧阳，5-16mm、16-31.5mm连续级配，针片状颗粒含量不大于25%，含泥量不大于2.0%，最大粒径不大于15cm且不含有机质。2、机械准备：挖掘机1台、砼拌和站1套、75kw发电机2台，zl30装载机1台、16t起重机1台、砼运输车1台、振动夯2台、水泵4台、砼振捣棒、手推车、坍落度筒、铁锹、铁耙、水桶、胶管、喷壶若干。3、施工放样：用全站仪采用极坐标法进行放样，施工放样时注意管涵的上、下游长度、管节的配置以及洞口翼墙的准确位置。并将放样资料整理，报监理工程师审批认可后，方可施工。4、管节预制：我部直接购进成品。5、管节运输与装卸：管节在运输、装卸过程中，每节圆管底部采用斜面板，防止圆管滚动发生碰撞。管节装卸采用吊车进行。三、涵洞施工：1、基坑开挖：开挖基坑时，根据施工放样的基坑尺寸，采用挖掘机配合人工的方法进行基坑开挖。首先采用挖掘机开挖距基底标高50cm时，用人工进行基坑的清理。基坑开挖时挖集水坑和引水槽，及时将基坑中的水排出，对于排水涵洞，施工前必须做好临时排水措施（做拦水埂及开挖临时排水沟），以免水流冲刷路基和涵洞基础。基底开挖按基础尺寸两侧各放宽50cm，基坑壁坡度为1：1。基坑开挖后，要及时处理。建在软土地基上的涵洞，应对地基作必要处理（见特殊路基设计图），处理好后请监理工程师检验，检验合格后，进行砂砾垫层的铺设。2、基础砼第一部分施工：管基可分两次浇筑，浇筑基础前先填20cm砂砾垫层，验收合格后，进行模板制作安装，模板采用具有足够的刚度及平整度的钢模板，内侧要涂抹均匀的脱模剂，才可使用。模板接缝处采用双面胶密封，使其接缝严密，不漏浆，不跑模。在支模前，首先将沉降缝按设计要求布设好，此涵洞的沉降缝应设在管节接缝处，每6～8m设一道，管节沉降缝宽度为10～15mm，基础沉降缝宽度为30mm。沉降缝处两端面应竖直、平整，上下不得交错。在浇筑前注意基础沉降缝的设置，此时还应注意预留管壁厚度及安放管节座浆砼2-3cm，第一部分只浇筑管基砼，采用砼运输车运输砼，人工浇筑、振捣。振捣时，不允许有过振或漏振现象发生。基础模板，在浇筑结束1天后，方可拆模。拆模后，要用无污染的覆盖物进行覆盖，并坚持洒水养生，保证砼强度。待安放好管节后再进行第二部分砼浇筑，即管底以上部分。3、圆管安装：（1）待基础砼强度达到设计强度的70%以上时，才可进行圆管的安装，当发现基础湿陷并产生裂缝应停止施工，待查明原因经处理后方可继续施工。（2）安装前检查涵管的正管节的端面是否平整并且与其轴线垂直，斜交管节进出水口端面是否按斜交角度进行处理，管壁内外侧表面是否平直圆滑以及各管节尺寸是否符合规定的尺寸要求。（3）安装前在基础砼顶面进行放样，打出墨线，标划出相应管节的位置。（4）管节安装采用吊车配合人工安装法。即吊车将管节就位后，人工调节管缝及管节的正确位置。（5）各管节应顺流水坡度安装平顺，当管壁厚度不一致时应调整高度使内壁齐平，管节必须垫稳坐实，管道内不得遗留泥土等杂物。禁止用加大接缝宽度来满足涵洞长度要求。4、基础砼第二部分的施工：支模采用钢模，钢模经拼接严密不漏浆，满足设计的几何尺寸。浇筑及养生方法同第一部分砼，保证新旧砼的结合及管基砼与管壁的结合。注意管顶填土高度（见圆管涵管身设计图）5、管节接头及沉降缝的施工首先在安好的管节上涂两层沥青，然后施工管节接口及沉降缝。管节接口表面应平整，并用有弹性的不透水材料嵌塞密实，不得有间断、裂缝、空鼓和漏水等现象。接口用1：3水泥砂浆抹带，宽度为20cm。沉降缝处设防水层，绕管壁一周，防水层用沥青麻絮、沥青浸制麻布及20mm粗麻绳制作。另外在涵洞基础襟边以上沿接缝或沉降缝周围设厚20cm顶宽25cm的粘土保护层。6、端墙及帽石施工：端墙采用一字墙形式，端墙模板采用5mm钢板制作而成。模板安装要平顺、取直，模板接缝采用双面胶密
