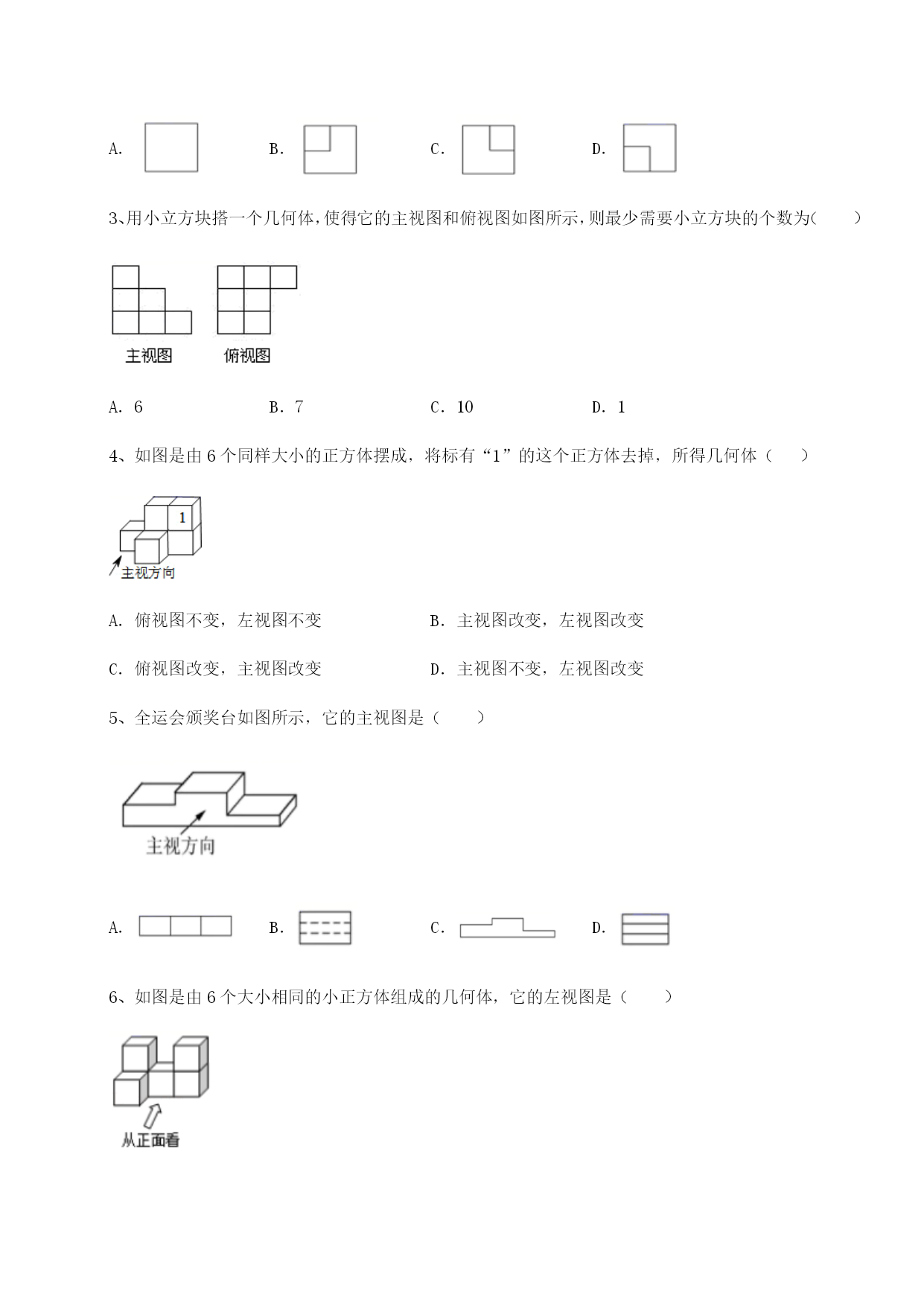

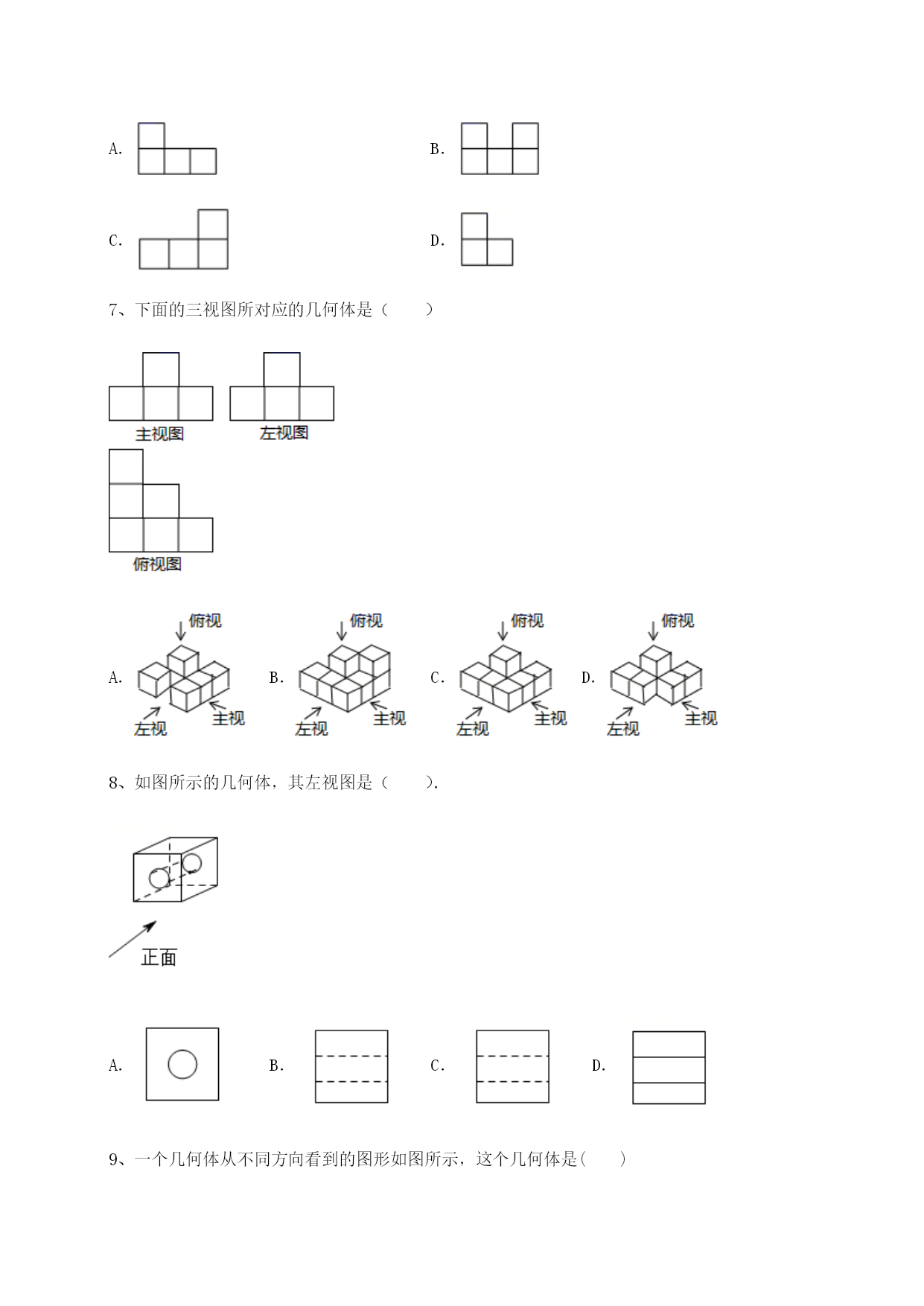

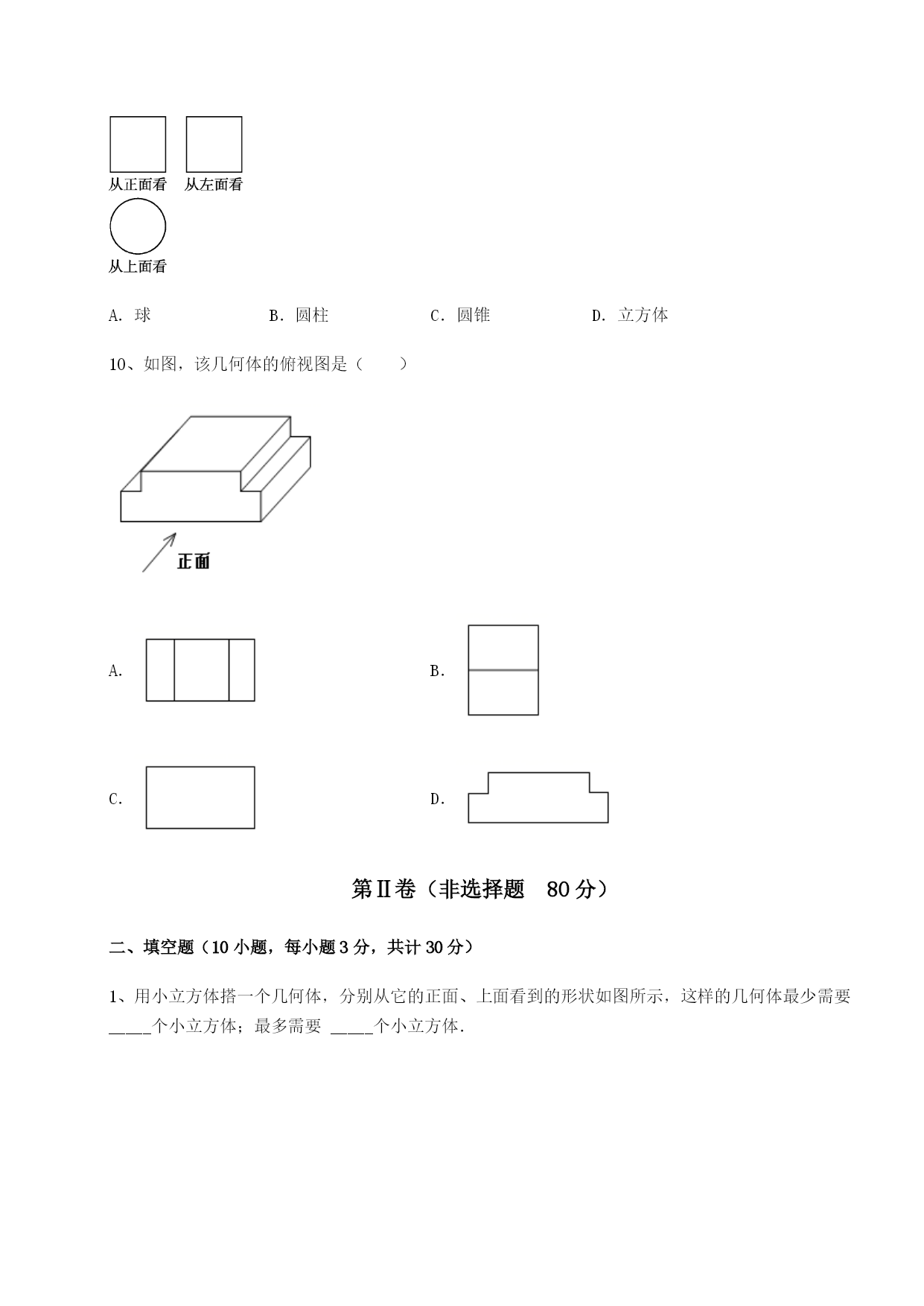

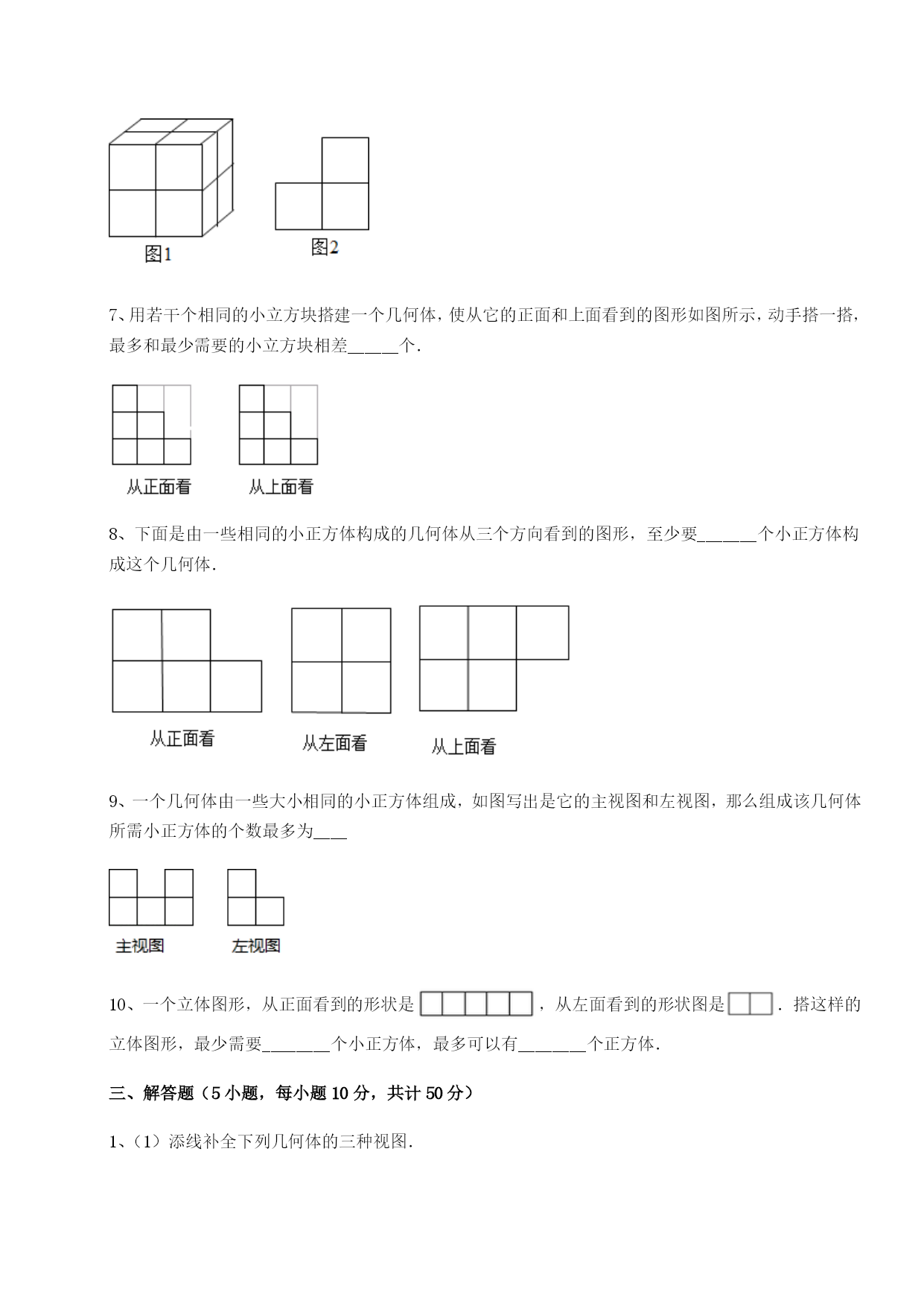

河北石家庄市42中数学九年级下册第二十九章投影与视图综合训练考试时间：90分钟；命题人：校教研室考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图是由5个大小相同的小正方体组成的几何体，则它的俯视图是（）A．B．C．D．2、如图所示的几何体的从左边看的视图是()A．B．C．D．3、用小立方块搭一个几何体，使得它的主视图和俯视图如图所示，则最少需要小立方块的个数为（）A．6B．7C．10D．14、如图是由6个同样大小的正方体摆成，将标有“1”的这个正方体去掉，所得几何体（）A．俯视图不变，左视图不变B．主视图改变，左视图改变C．俯视图改变，主视图改变D．主视图不变，左视图改变5、全运会颁奖台如图所示，它的主视图是（）A．B．C．D．6、如图是由6个大小相同的小正方体组成的几何体，它的左视图是（）A．B．C．D．7、下面的三视图所对应的几何体是（）A．B．C．D．8、如图所示的几何体，其左视图是（）．A．B．C．D．9、一个几何体从不同方向看到的图形如图所示，这个几何体是()A．球B．圆柱C．圆锥D．立方体10、如图，该几何体的俯视图是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、用小立方体搭一个几何体，分别从它的正面、上面看到的形状如图所示，这样的几何体最少需要_____个小立方体；最多需要_____个小立方体．2、如图，在白炽灯下方有一个乒乓球，当乒乓球越接近灯泡时，它在地面上影子的变化情况为____（填“越小”或“越大”，“不变”）3、如图所示是某种型号的正六角螺母毛坯的三视图，则左视图的面积为_________．4、阳光下，同学们整齐地站在操场上做课间操，小勇和小宁站在同一列，小勇的影子正好落到后面一个同学身上，而小宁的影子却没有落到后面一个同学身上，据此判断他们的队列方向是______（填“背向太阳”或“面向太阳”），小宁比小勇_______（填“高”、“矮”、或“一样高”）．5、一个几何体由若干大小相同的小立方块搭成，如图分别是从它的正面．左面看到的形状图，若该几何体所用小立方块的个数为，则的所有可能值有______种．6、由8个相同的小正方体组成的几何体如图1所示，拿掉______个小正方体后的几何体的主视图和左视图都是图2所示图形．7、用若干个相同的小立方块搭建一个几何体，使从它的正面和上面看到的图形如图所示，动手搭一搭，最多和最少需要的小立方块相差______个．8、下面是由一些相同的小正方体构成的几何体从三个方向看到的图形，至少要_______个小正方体构成这个几何体．9、一个几何体由一些大小相同的小正方体组成，如图写出是它的主视图和左视图，那么组成该几何体所需小正方体的个数最多为____10、一个立体图形，从正面看到的形状是，从左面看到的形状图是．搭这样的立体图形，最少需要________个小正方体，最多可以有________个正方体．三、解答题（5小题，每小题10分，共计50分）1、（1）添线补全下列几何体的三种视图．（2）如图，在地面上竖直安装着AB、CD、EF三根立柱，在同一时刻同一光源下立柱AB、CD形成的影子为BG与DH．①填空：判断此光源下形成的投影是：投影；②作出立柱EF在此光源下所形成的影子．2、如图，是由若干个完全相同的小正方体组成的一个几何体．（1）请画出这个几何体的左视图和俯视图；（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的左视图和俯视图不变，那么请画出添加小正方体后所得几何体所有可能的主视图．3、由7个相同的小立方块搭成的几何体如图所示，（1）请画出从它的正面、上面、左面看到的图形．（2）计算它表面积(棱长为1)，4、如图，是小亮晚上在广场散步的示意图，图中线段AB表示站立在广场上的小亮，线段PO表示直立在广场上的灯杆，点P表示照明灯的位置，（1）在小亮由B处沿BO所在的方向行走到达O处的过程中，他在地面上的影子长度的变化情况为．（2）请你在图中画出小亮站立AB处的影子．5、如图，是由一些大小相同的小正方体组合成的简单几何体．（1）图中有_______
