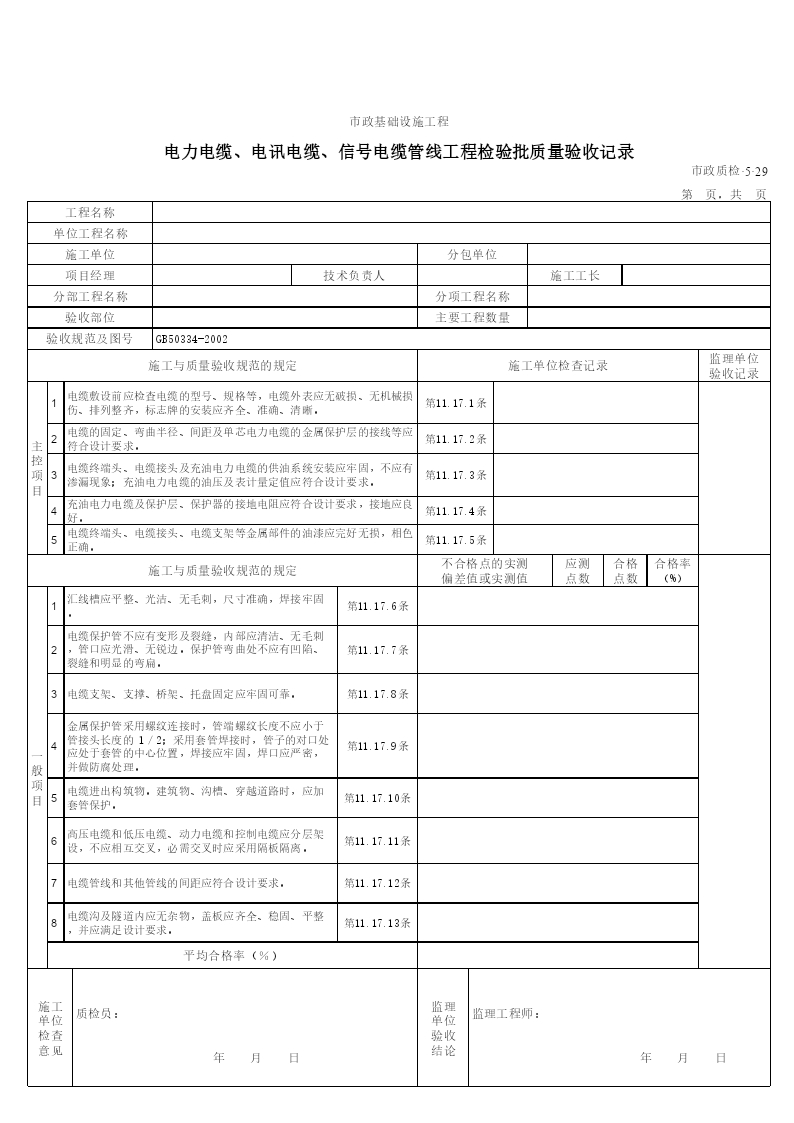

市政基础设施工程电力电缆、电讯电缆、信号电缆管线工程检验批质量验收记录市政质检·5·29第页,共页工程名称单位工程名称施工单位分包单位项目经理技术负责人施工工长分部工程名称分项工程名称验收部位主要工程数量验收规范及图号GB50334-2002施工与质量验收规范的规定施工单位检查记录主控项目1电缆敷设前应检查电缆的型号、规格等,电缆外表应无破损、无机械损伤、排列整齐,标志牌的安装应齐全、准确、清晰。第11.17.1条2电缆的固定、弯曲半径、间距及单芯电力电缆的金属保护层的接线等应符合设计要求。第11.17.2条3电缆终端头、电缆接头及充油电力电缆的供油系统安装应牢固,不应有渗漏现象;充油电力电缆的油压及表计量定值应符合设计要求。第11.17.3条4充油电力电缆及保护层、保护器的接地电阻应符合设计要求,接地应良好。第11.17.4条5电缆终端头、电缆接头、电缆支架等金属部件的油漆应完好无损,相色正确。第11.17.5条施工与质量验收规范的规定不合格点的实测偏差值或实测值应测点数合格点数合格率(%)一般项目1汇线槽应平整、光洁、无毛刺,尺寸准确,焊接牢固。第11.17.6条2电缆保护管不应有变形及裂缝,内部应清洁、无毛刺,管口应光滑、无锐边。保护管弯曲处不应有凹陷、裂缝和明显的弯扁。第11.17.7条3电缆支架、支撑、桥架、托盘固定应牢固可靠。第11.17.8条4金属保护管采用螺纹连接时,管端螺纹长度不应小于管接头长度的l/2;采用套管焊接时,管子的对口处应处于套管的中心位置,焊接应牢固,焊口应严密,并做防腐处理。第11.17.9条5电缆进出构筑物。建筑物、沟槽、穿越道路时,应加套管保护。第11.17.10条6高压电缆和低压电缆、动力电缆和控制电缆应分层架设,不应相互交叉,必需交叉时应采用隔板隔离。第11.17.11条7电缆管线和其他管线的间距应符合设计要求。第11.17.12条8电缆沟及隧道内应无杂物,盖板应齐全、稳固、平整,并应满足设计要求。第11.17.13条平均合格率(%)
