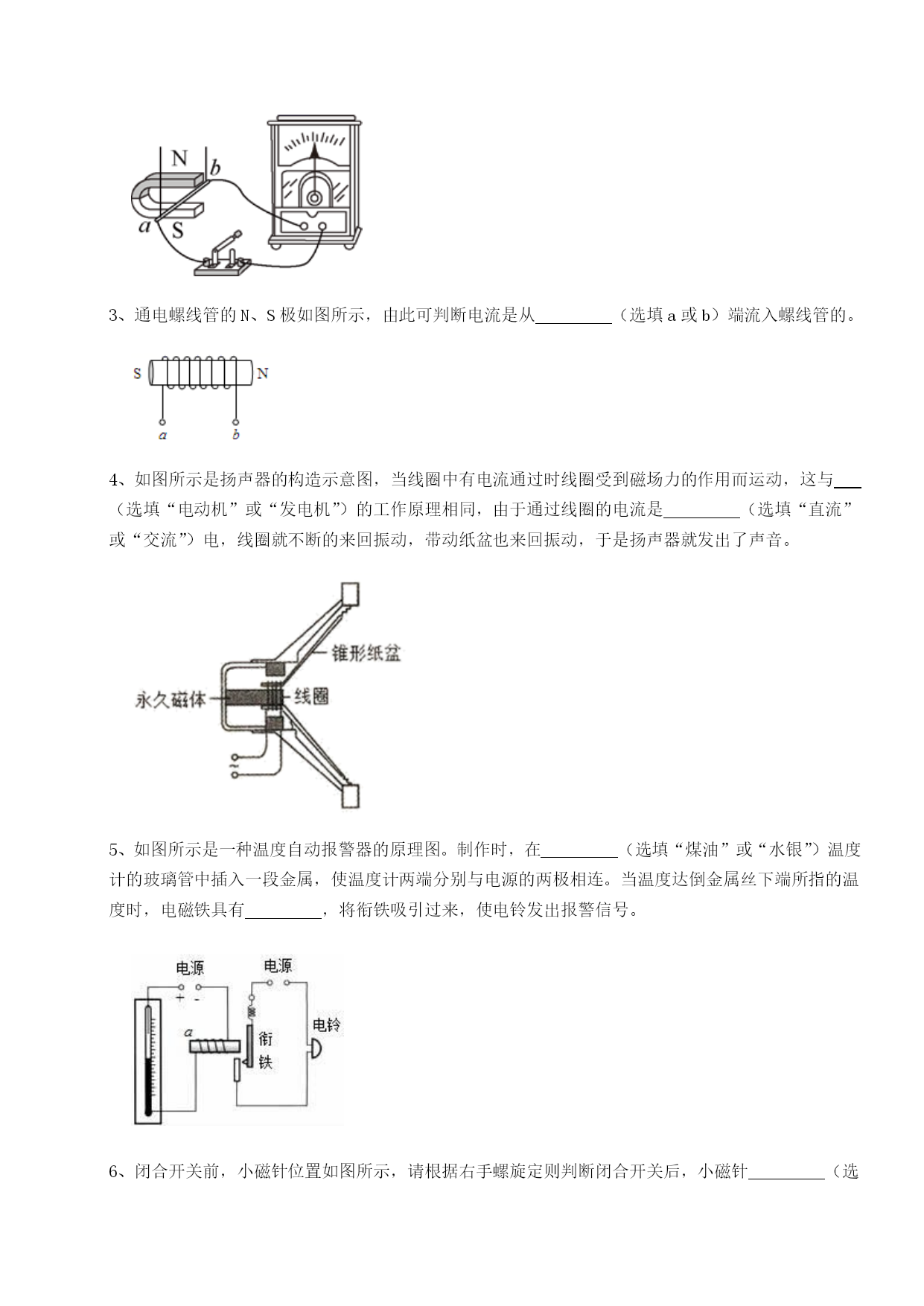

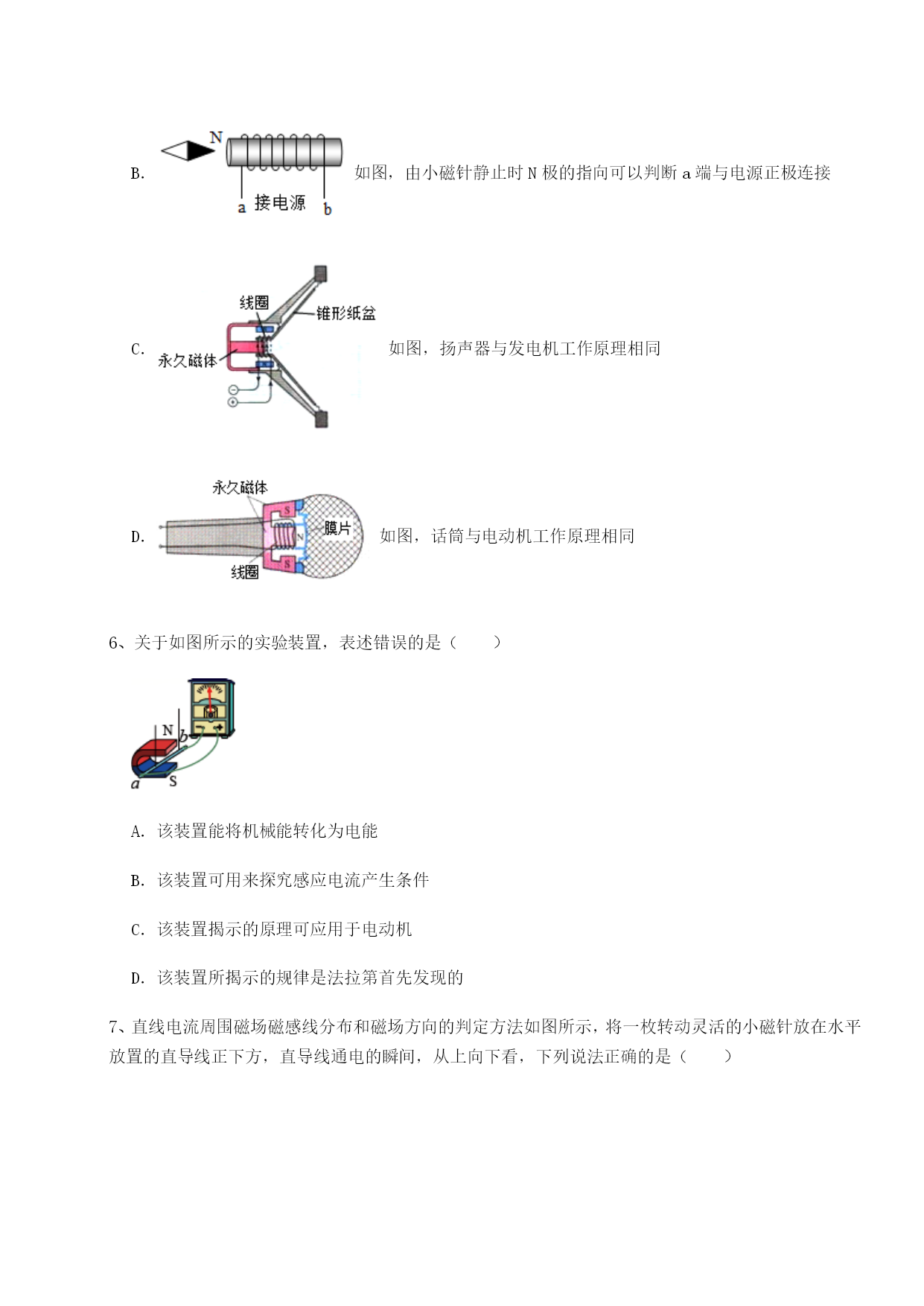

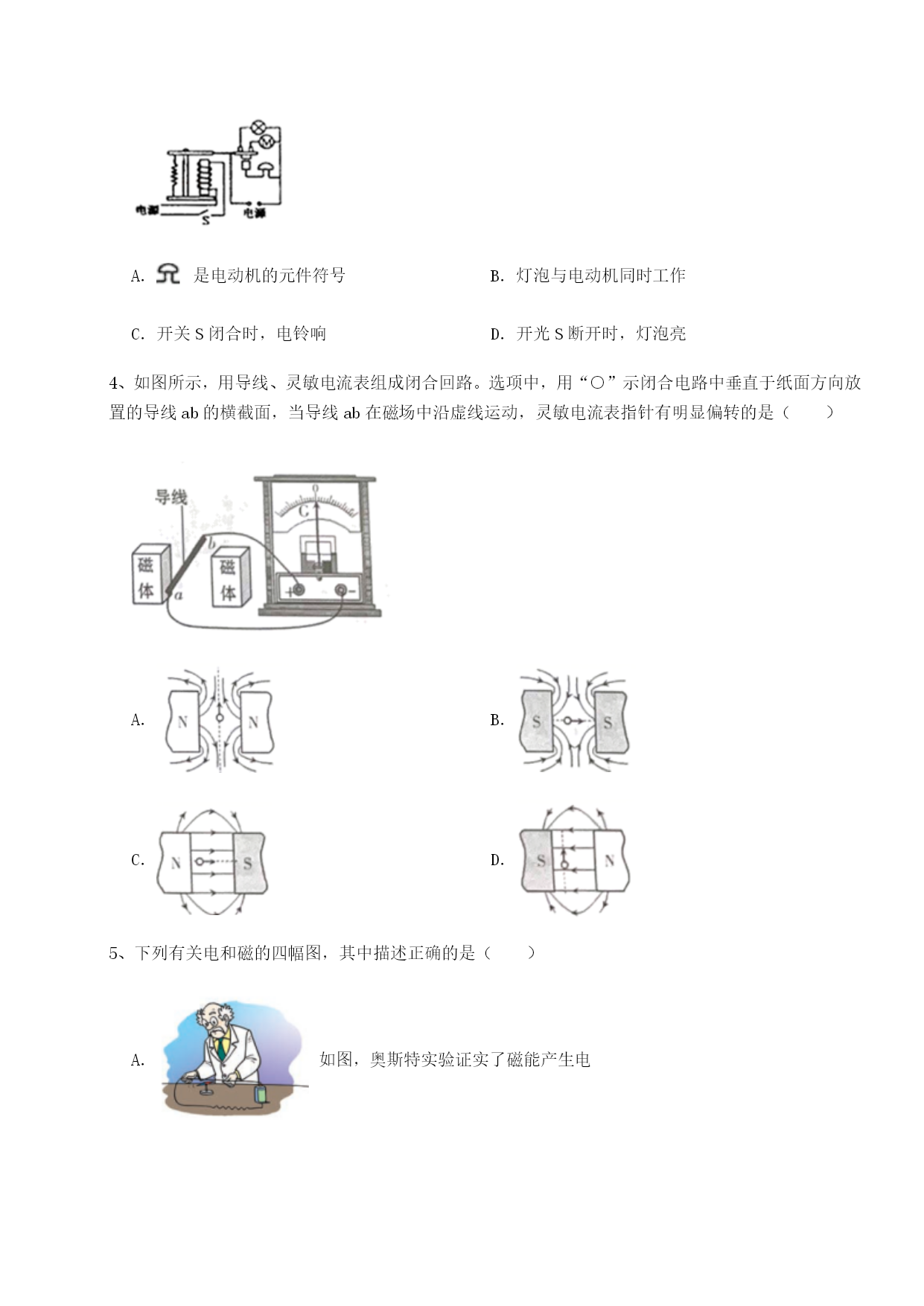

四川遂宁市第二中学校北师大版物理九年级电磁现象专项测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图是一些研究电现象和磁现象的实验。下列关于这些实验的叙述正确的是（）A．图1中小磁针被铁棒吸引，说明铁棒本身具有磁性B．图2中小磁针发生偏转，说明电流周围存在磁场中C．图3中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的南极D．图4中铁钉B吸引的大头针比A多，说明电磁铁的磁性强弱与电流大小有关2、很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响。以下器件中工作原理与此相似的是（）A．电磁铁B．电动机C．扬声器D．发电机3、关于如图所示的自动控制电路中，下列说法不正确的是（）A．是电动机的元件符号B．灯泡与电动机同时工作C．开关S闭合时，电铃响D．开光S断开时，灯泡亮4、如图所示，用导线、灵敏电流表组成闭合回路。选项中，用“○”示闭合电路中垂直于纸面方向放置的导线ab的横截面，当导线ab在磁场中沿虚线运动，灵敏电流表指针有明显偏转的是（）A．B．C．D．5、下列有关电和磁的四幅图，其中描述正确的是（）A．如图，奥斯特实验证实了磁能产生电B．如图，由小磁针静止时N极的指向可以判断a端与电源正极连接C．如图，扬声器与发电机工作原理相同D．如图，话筒与电动机工作原理相同6、关于如图所示的实验装置，表述错误的是（）A．该装置能将机械能转化为电能B．该装置可用来探究感应电流产生条件C．该装置揭示的原理可应用于电动机D．该装置所揭示的规律是法拉第首先发现的7、直线电流周围磁场磁感线分布和磁场方向的判定方法如图所示，将一枚转动灵活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间，从上向下看，下列说法正确的是（）A．若电流方向从南向北，则小磁针顺时针偏转B．若电流方向从北向南，则小磁针逆时针偏转C．若电流方向从东向西，则小磁针不发生偏转D．若电流方向从西向东，则小磁针不发生偏转8、转动指南针的罗盘时，罗盘内的磁针（）A．随罗盘一起转动起来B．不随罗盘转动，仍在原位置C．随罗盘转动，且比罗盘转动快一些D．随罗盘转动，只是罗盘转动慢一些9、如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。下列判断正确的是（）A．通电螺线管右端为N极B．电源左端为正极，右端为负极C．发光二极管极接点，极接点D．图中P处磁感线的方向从螺线管右端到左端10、电与磁是紧密联系的，下列说法正确的是（）A．铁和铝都能够被磁体吸引B．磁感线是磁体周围真实存在的曲线C．奥斯特实验说明电流的周围存在着磁场D．电磁感应是将电能转化为机械能第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，将闭合电路中的导线ab放在蹄形磁体的磁场中，导线ab左右运动时，电流表指针，这一过程中，该装置将转化为电能。这一现象在生活中的应用有。2、如图所示，开关闭合后，闭合电路的一部分导体ab左右运动时电流计指针发生摆动，这是现象，利用这个原理可以制成（选填“发电机”或“电动机”）。3、通电螺线管的N、S极如图所示，由此可判断电流是从（选填a或b）端流入螺线管的。4、如图所示是扬声器的构造示意图，当线圈中有电流通过时线圈受到磁场力的作用而运动，这与（选填“电动机”或“发电机”）的工作原理相同，由于通过线圈的电流是（选填“直流”或“交流”）电，线圈就不断的来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。5、如图所示是一种温度自动报警器的原理图。制作时，在（选填“煤油”或“水银”）温度计的玻璃管中插入一段金属，使温度计两端分别与电源的两极相连。当温度达倒金属丝下端所指的温度时，电磁铁具有，将衔铁吸引过来，使电铃发出报警信号。6、闭合开关前，小磁针位置如图所示，请根据右手螺旋定则判断闭合开关后，小磁针（选填“会”或“不会”）发生偏转。7、如图所示是电动机的工作原理图，如果实现线圈平稳、连续不停地转动，需要安装一个叫的元件，安装上此元件后，若把图中的电源换成小灯泡，快速转动线圈，小灯泡
