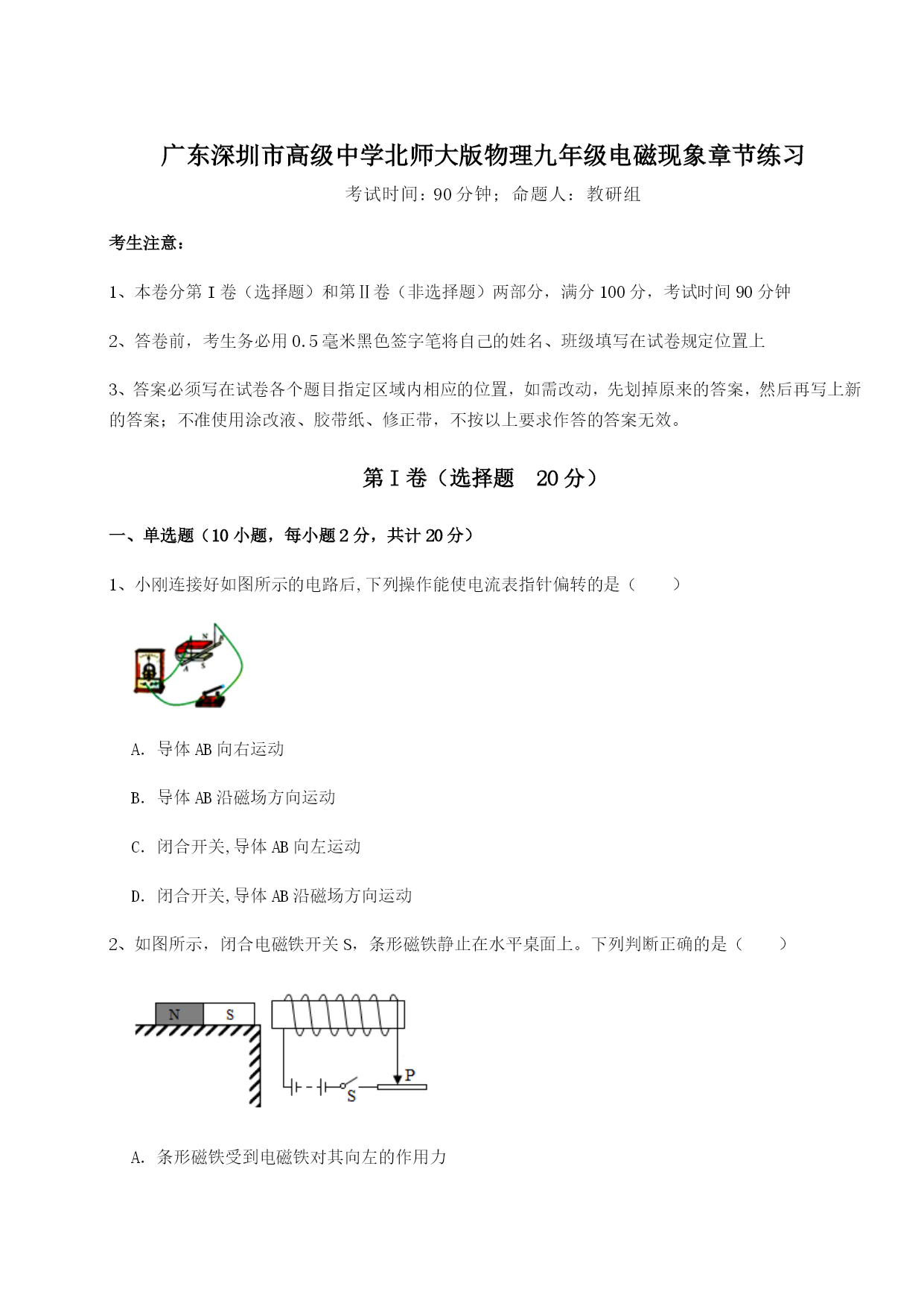

广东深圳市高级中学北师大版物理九年级电磁现象章节练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、小刚连接好如图所示的电路后,下列操作能使电流表指针偏转的是（）A．导体AB向右运动B．导体AB沿磁场方向运动C．闭合开关,导体AB向左运动D．闭合开关,导体AB沿磁场方向运动2、如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上。下列判断正确的是（）A．条形磁铁受到电磁铁对其向左的作用力B．条形磁铁受到桌面对其向左的摩擦力C．将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦力不变D．若只改变电源的正负极，条形磁铁受到的摩擦力变大3、下列关于磁场和磁感线的说法中正确的有（）①磁场看不见摸不着，但是可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁场中某点的磁场方向是由放在该点的小磁针N极决定的④地磁场的磁感线是从地球南极附近发出回到北极附近的A．①④B．②③C．①②D．②④4、以下四幅图中能说明发电机工作原理的装置是（）A．B．C．D．5、电磁感应广泛应用于我们的日常生活中，下列哪种设备应用了电磁感应原理（）A．风力发电机B．电风扇C．电铃D．扬声器6、如右图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是()A．电流表示数变小，弹簧长度变短B．电流表示数变大，弹簧长度变短C．电流表示数变小，弹簧长度变长D．电流表示数变大，弹簧长度变长7、下列现象中，电能转化为机械能的是（）A．磁场对电流作用B．通电导体具有磁性C．把声信息转换成电信息D．电磁感应现象8、为了保护环境，国家鼓励发展新能源汽车，新能源汽车被越来越多的家庭所接受，其核心部件是电动机。下图能说明电动机工作原理的是（）A．B．C．D．9、如图所示，下列实验仪器工作时，不是把电能转化为机械能的是（）A．电流表B．电压表C．发电机D．电动机10、如图为学习电磁现象时中做的几个实验，其中能反映电动机工作原理的是（）A．使磁场中的线圈转动，与此线圈一起构成闭合电路的电流表指针发生偏转B．使导体AB沿箭头所示方向左右摆动，与导体构成闭合电路的电流表指针发生偏转C．给带有铁芯的线圈通电，它能吸住铁块及重物D．闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、通电螺线管的N、S极如图所示，由此可判断电流是从（选填a或b）端流入螺线管的。2、我国最早的指南针—司南静止时它的长柄指向（选填“南方”或“北方”），它是利用磁体受作用指向南北的；如图所示，磁悬浮地球仪应用了（选填“同”或“异”）名磁极相互排斥的规律。3、如图所示，两个完全相同的金属框A、B，从同一高度处由静止释放，其中金属框A的下方有一均匀的磁场区域图中“”为垂直纸面的磁感线。设下落过程中金属框始终保持竖直状态，且不计空气阻力。（填“A”或“B”）金属框接触地面时的动能大，理由是。4、如图所示，在电磁铁正上方用弹簧挂一条形磁铁，当开关S闭合后，电磁铁的上端是极（选填“N”或“S”），当滑片P从a端向b端滑动的过程中，小灯泡的亮度（选填“变亮”或“变暗”），弹簧长度（选填“变长”或“变短”）。5、如图所示，闭合开关，铁块、弹簧在图中位置静止，电磁铁的下端为极（选填“N”或“S”）；当滑动变阻器的滑片向左移动时，电流表示数将，弹簧的长度将。（选填“变大”、“变小”或“不变”）6、扬声器与的工作原理相同（选填“发电机”或“电动机”），（选填“是”或“不是”）根据电磁感应现象制成。由于通过线圈的电流是的电流，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。7、图甲中，静止在通电螺线管周围的小磁针，其中指向错误的是。图乙中，接通电源，发现导体ab向左运动，把磁体两极对调放置，发现导体ab的受力方向向右运动，这个事实说明通电导线在磁场中受力方向与方向有关；改变导体运动方向的另一个方法是：。8、小明同学用硬纸板和大头针制作底座，把两根缝衣针磁化后，穿过按扣的两个孔，放在底座的针尖上，就制作成了一个如图所示的指南针．指南针能指南北说明地
