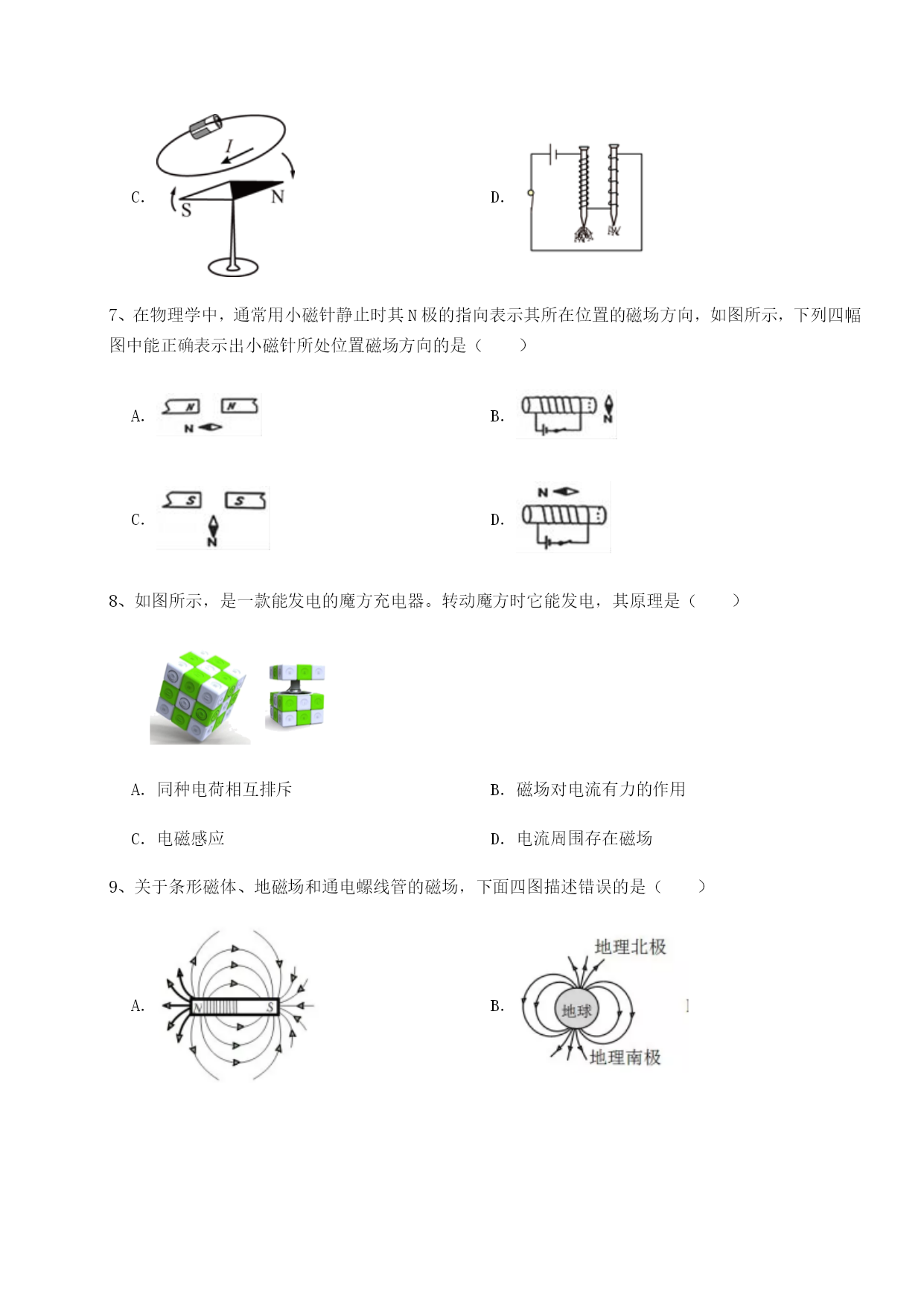

湖南临湘市第二中学北师大版物理九年级电磁现象专项训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、关于电动自行车，下列说法不正确的是（）A．废旧电瓶会污染环境，不可随意处置B．电流具有热效应，长时间充电有火灾隐患C．车上装有电动机，其工作原理是电磁感应D．要使车加速前进，可增大通过电动机的电流2、如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。图中与电动平衡车驱动原理相同的是（）A．B．C．D．3、如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A．通电导线周围磁场方向由小磁针的指向决定B．小磁针的指针发生偏转说明通电导线产生的磁场对小磁针有力的作用C．移去小磁针后的通电导线周围不存在磁场D．通电导线周围的磁场方向与电流方向无关4、如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是()A．该装置探究的是电动机的原理B．该装置探究的是发电机的原理C．只改变电流方向时，通电导体的受力方向不变D．只改变磁场方向时，通电导体的受力方向不变5、小岩同学学习了通电螺线管的知识后，想到弹簧的形状和螺线管上导线的形状很类似，就将一个弹簧的两端接入电路，如图所示。闭合开关后，下列选项中正确的是（）A．通电后，弹簧的长度可能不变B．通电后，弹簧的长度一定变长C．如果在图中所示位置放置小磁针，通电后小磁针的N极朝右D．如果在图中所示位置放置小磁针，通电后小磁针的N极垂直于纸面向外6、刷卡机广泛应用于银行、超市等。如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。下列装置的工作原理与刷卡机读取信息原理相同的是（）A．B．C．D．7、在物理学中，通常用小磁针静止时其N极的指向表示其所在位置的磁场方向，如图所示，下列四幅图中能正确表示出小磁针所处位置磁场方向的是（）A．B．C．D．8、如图所示，是一款能发电的魔方充电器。转动魔方时它能发电，其原理是（）A．同种电荷相互排斥B．磁场对电流有力的作用C．电磁感应D．电流周围存在磁场9、关于条形磁体、地磁场和通电螺线管的磁场，下面四图描述错误的是（）A．B．C．D．10、电与磁是紧密联系的，下列说法正确的是（）A．铁和铝都能够被磁体吸引B．磁感线是磁体周围真实存在的曲线C．奥斯特实验说明电流的周围存在着磁场D．电磁感应是将电能转化为机械能第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，闭合开关，铁块、弹簧在图中位置静止，电磁铁的下端为极（选填“N”或“S”）；当滑动变阻器的滑片向左移动时，电流表示数将，弹簧的长度将。（选填“变大”、“变小”或“不变”）2、如图所示，斜面顶端固定着一个电磁铁，闭合开关时，其右端为极；在其右端放置一个铁质小车，发现电磁铁的吸引力不足以吸住小车，为了能吸住小车，可将滑动变阻器的滑片向（选填“a”或“b”）端移动．3、为了确定标示不清的铅蓄电池的正、负极，小军同学将该电池和螺线管相连，闭合开关S后，小磁针静止时的指向如图所示，由此可以判断，螺线管的（选填“a”或“b”）端为N极，铅蓄电池的c端是（选填“正”或“负”）极，小磁针所在位置的磁感线方向与小磁针N极所指的方向（选填“相同”或“相反”）。4、将一根直导线放在静止的小磁针上方，通电后小磁针发生偏转，这表明通电直导线周围存在。如图所示装置，通电瞬间直导线向左摆动，这表明对电流有力的作用；若要使直导线向右摆动，应如何操作？。根据此现象的原理可以制成。5、如图所示，由通电螺线管的磁感线方向可知，电流表的上端为接线柱；静止的小磁针的左端为极。6、如图所示，物理学家罗兰曾经做过一个实验，在圆形橡胶盘上注入某种电荷，当橡胶盘沿中心轴高速旋转时，圆盘上方原来静止的小磁针转动了。这个实验现象说明；请你推断橡胶盘高速旋转时电荷有没有受到小磁针的力：（选填“有”或“没有”）。7、如图所示，在电磁铁正上方用弹簧挂一条形磁铁，当开关S闭合后，且滑片P从a端向b端滑动的过程中，会出现的现象是小灯泡亮度（选填“增强”或“减弱”），弹簧长度（选填“变长”或“变短”）
