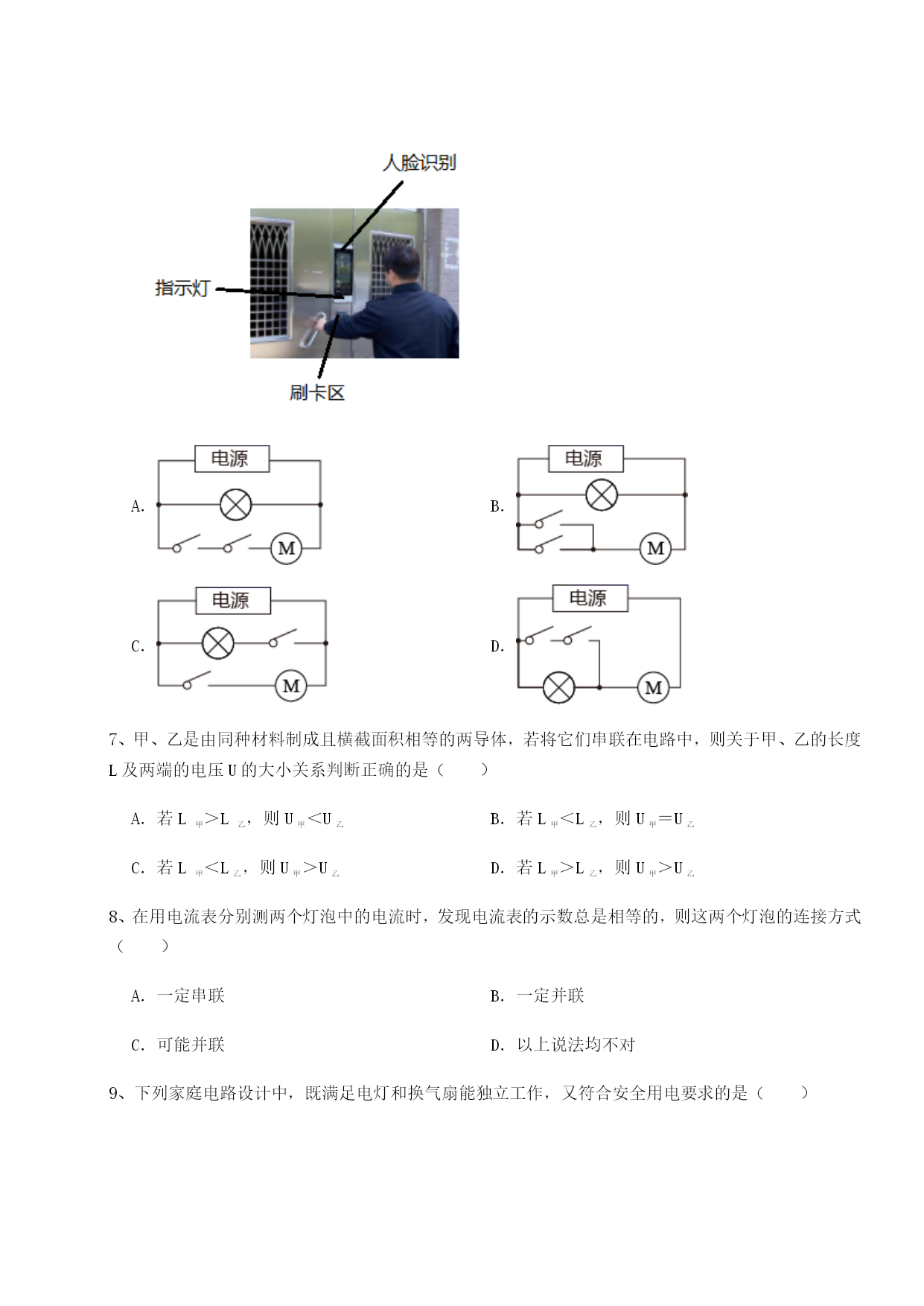

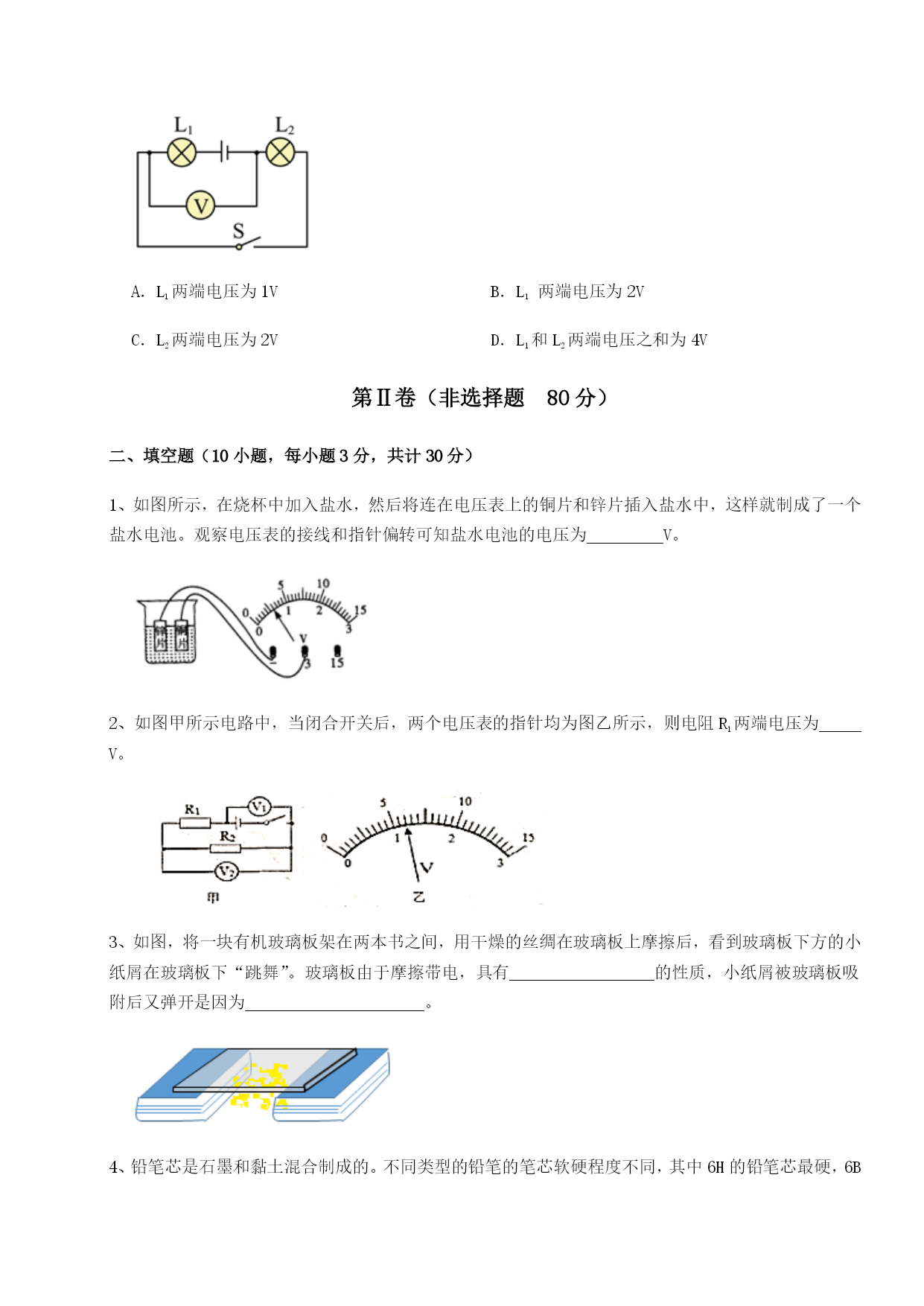

福建厦门市湖滨中学北师大版物理九年级第十一章简单电路定向测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列选项中，正确的是（）A．人体安全电压为36VB．手电筒正常工作时电流约10AC．新能源汽车的效率可达100%D．10个电子所带电荷量为1.6×10-18C2、如图所示电路，闭合开关S后，小灯泡L1、L2均发光，则下列说法正确的是（）A．通过两灯的电流相等B．通过灯L2的电流小于通过电源的电流C．灯L1和灯L2两端的电压一定相等D．灯L1的电压与电源电压相等3、考试试卷保密至关重要，为确保试卷万无一失，存放试卷的保密室有厚厚的大门，要想开门，需要主考用钥匙闭合开关S，或者两名副主考同时使用钥匙闭合开关S1、S2，使电动机工作拉开大门。为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设有自动感应开关S3、S4，当小偷闯入时感应开关自动闭合，警铃报警。下列电路图符合设计要求的是（）A．B．C．D．4、质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较（）A．铜丝电阻较大B．铝丝电阻较大C．铜丝和铝丝电阻可能一样大D．无法判断谁的电阻较大5、如图所示，A、B、C、D四个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图，已知A球与用丝绸摩擦过的玻璃棒所带的电荷相同，那么D球带（）A．正电荷B．负电荷C．不带电D．以上三种都有可能6、如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区。当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（）A．B．C．D．7、甲、乙是由同种材料制成且横截面积相等的两导体，若将它们串联在电路中，则关于甲、乙的长度L及两端的电压U的大小关系判断正确的是（）A．若L甲＞L乙，则U甲＜U乙B．若L甲＜L乙，则U甲＝U乙C．若L甲＜L乙，则U甲＞U乙D．若L甲＞L乙，则U甲＞U乙8、在用电流表分别测两个灯泡中的电流时，发现电流表的示数总是相等的，则这两个灯泡的连接方式（）A．一定串联B．一定并联C．可能并联D．以上说法均不对9、下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是（）A．B．C．D．10、如图所示，电源电压为3V，闭合开关后，电压表的示数为1V，下列描述正确的是（）A．L1两端电压为1VB．L1两端电压为2VC．L2两端电压为2VD．L1和L2两端电压之和为4V第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知盐水电池的电压为V。2、如图甲所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1两端电压为V。3、如图，将一块有机玻璃板架在两本书之间，用干燥的丝绸在玻璃板上摩擦后，看到玻璃板下方的小纸屑在玻璃板下“跳舞”。玻璃板由于摩擦带电，具有的性质，小纸屑被玻璃板吸附后又弹开是因为。4、铅笔芯是石墨和黏土混合制成的。不同类型的铅笔的笔芯软硬程度不同，其中6H的铅笔芯最硬，6B的铅笔芯最软，H的铅笔芯软硬居中。铅笔芯是导体，那么铅笔芯的电阻大小与其软硬度是否有关呢？小明用如图所示的装置探究这个问题。他先后将6B、HB和6H的铅笔芯分别接入电路A、B两点间，通过观察，比较出三者电阻的大小。用此方法比较电阻大小的依据是：。他选取的这三支铅笔芯应满足的条件是：。5、旋转式风扇调速器及其结构如图所示，金属滑片ab可以绕中心O转动，转动过程中a端分别接触“0~5”挡位的金属片，另一端b与“0”挡位的金属片或与弧形铜片紧密接触，不同挡位接入电路的电阻不同，与电动机串联的电阻越大，电动机转速越慢。当滑片a端转到“”挡位时，风扇处于关闭状态；滑片转到“”挡位时，风扇转速最快（以上两空均选填“0~5”中的挡位数字）。6、小灯泡的结构如图甲所示，按图乙中图连接能让完好的灯泡点亮。在“怎样两个小灯泡都亮起来”的活动中，小明采用如图丙所示的方法连接，结果两个灯
