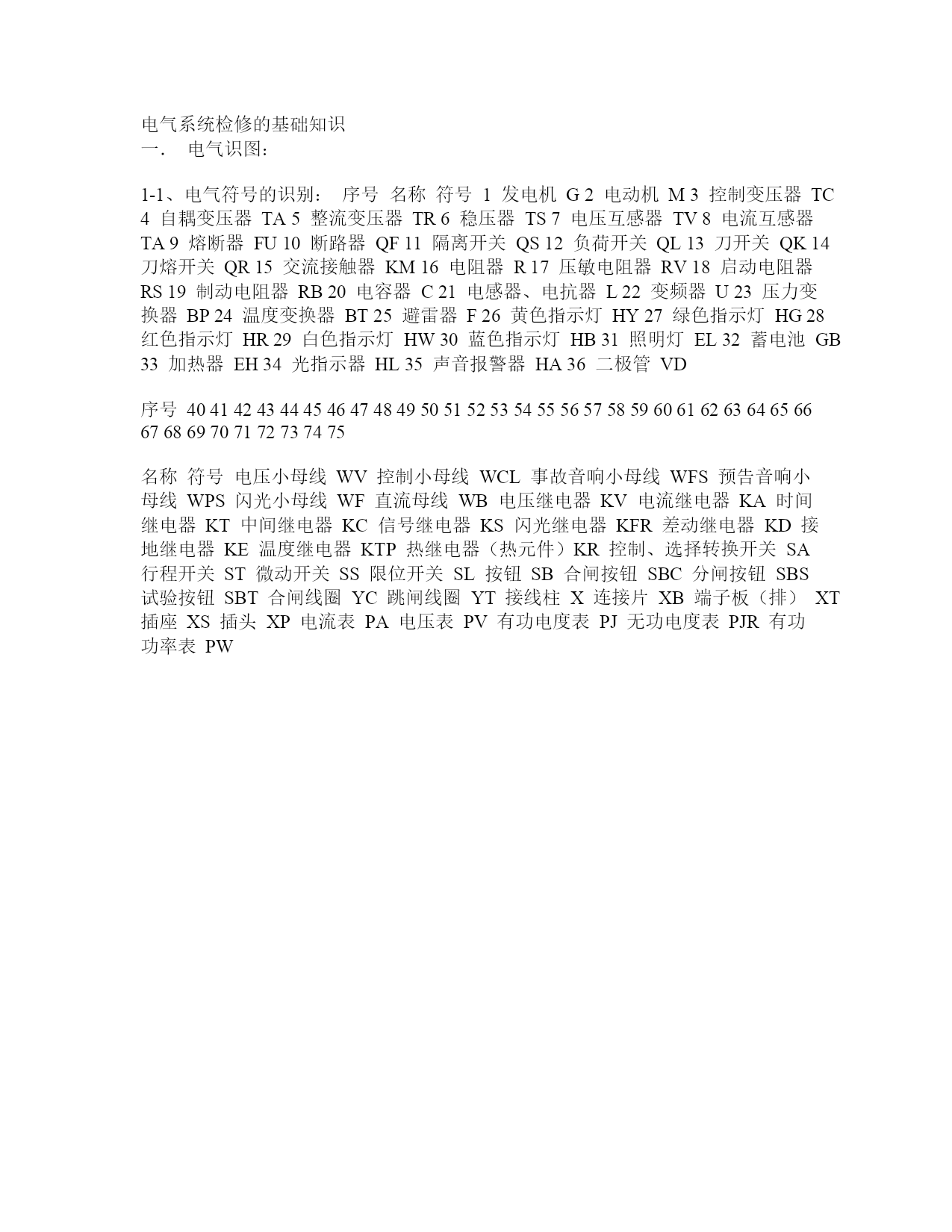

电气系统检修的基础知识一．电气识图：1-1、电气符号的识别：序号名称符号1发电机G2电动机M3控制变压器TC4自耦变压器TA5整流变压器TR6稳压器TS7电压互感器TV8电流互感器TA9熔断器FU10断路器QF11隔离开关QS12负荷开关QL13刀开关QK14刀熔开关QR15交流接触器KM16电阻器R17压敏电阻器RV18启动电阻器RS19制动电阻器RB20电容器C21电感器、电抗器L22变频器U23压力变换器BP24温度变换器BT25避雷器F26黄色指示灯HY27绿色指示灯HG28红色指示灯HR29白色指示灯HW30蓝色指示灯HB31照明灯EL32蓄电池GB33加热器EH34光指示器HL35声音报警器HA36二极管VD序号404142434445464748495051525354555657585960616263646566676869707172737475名称符号电压小母线WV控制小母线WCL事故音响小母线WFS预告音响小母线WPS闪光小母线WF直流母线WB电压继电器KV电流继电器KA时间继电器KT中间继电器KC信号继电器KS闪光继电器KFR差动继电器KD接地继电器KE温度继电器KTP热继电器（热元件）KR控制、选择转换开关SA行程开关ST微动开关SS限位开关SL按钮SB合闸按钮SBC分闸按钮SBS试验按钮SBT合闸线圈YC跳闸线圈YT接线柱X连接片XB端子板（排）XT插座XS插头XP电流表PA电压表PV有功电度表PJ无功电度表PJR有功功率表PW电气系统检修的基础知识373839三极管V76无功功率表晶闸管VT77功率因数表电位器RP78频率表1-2、常见的低压电器的主要种类及用途：类别主要品种塑料外壳式断路器框架式断路器用途PRPPFPF序号1断路器限流式断路器漏电保护式断路器直流快速断路器开关板用刀开关主要用于电路的过负荷保护、短路、欠电压、漏电压保护，也可用于不频繁接通和断开的电路2刀开关负荷开关熔断器式刀开关组合开关主要用于电路的隔离，有时也能分断负荷3转换开关主要用于电源切换，也可用于负荷通断或电路的切换换向开关按钮限位开关4主令电器微动开关接近开关万能转换开关交流接触器主要用于远距离频繁控制负荷，切断带负荷电路主要用于发布命令或程序控制5接触器直流接触器磁力起动器6起动器星三起动器自耦减压起动器主要用于电动机的起动7控制器凸轮控制器平面控制器电流继电器电压继电器主要用于控制回路的切换主要用于控制电路中，将被控量转换成控制电路所需电量或开关信号8继电器时间继电器中间继电器温度继电器热继电器有填料熔断器无填料熔断器主要用于电路短路保护，也用于电路的过载保护9熔断器半封闭插入式熔断器快速熔断器自复熔断器10电磁铁制动电磁铁第-2-页电气系统检修的基础知识起重电磁铁牵引电磁铁主要用于起重、牵引、制动等地方1-3、电气元件的识别：常用电气简图图形符号项目种类GB／T4728―98～2000新版符号图形符号说明直流电压可标注在符号右边，系统类型可标注在左边示例：交流频率值或频率范围可标注在符号的右边～50Hz限定符号电流和电压的种类～100…60kHz3/N～400/230V50Hz示例：50Hz示例：交流，频率范围100kHz到600Hz电压值也可标注在符号右边，相数和中性线数可标注在符号左边示例：交流，三相带中性线，400／230V50Hz示例：交流，三相，50Hz，具有一个直接接地点且中性线与保护导体全部分开的系统(表示三相带中性线过去曾允许用3N，3+N，现在规定只能用3／N)正极性负极性中性(中性线)中间线3/N～50Hz/TN-S+－NMT型连接在T型连接符号中增加连接点符号导线和连接器件、插头插座、电缆终端头端子和导线的连接导体的双重连接形式2仅在设计认为必要时使用(如果是多重连接，在画图容易产生混淆时，连接的画黑点，不连接的不画黑点)接通的连接片连接器件电阻器一般符号(矩形的长宽比约为3：1)第-3-页电气系统检修的基础知识电阻器无源元件可调电阻器(由电阻器一般符号和可调节性通用符号组成)电容器半导体二极管晶闸管电容器，一般符号半导体二极管一般符号无指定形式的三极晶体闸流管若没有必要指定控制撮的类型时，本符号用于表示反向阻断三极晶体闸流管PNP半导体管半导体管和电子管半导体三极管集电极接管壳的NPN半导体管NPN型半导体三极管半导体管和电子管光敏、光电子半导体光电二极管具有非对称导电性的光电器件光电池直流电机电机、变压器及变流器直流
