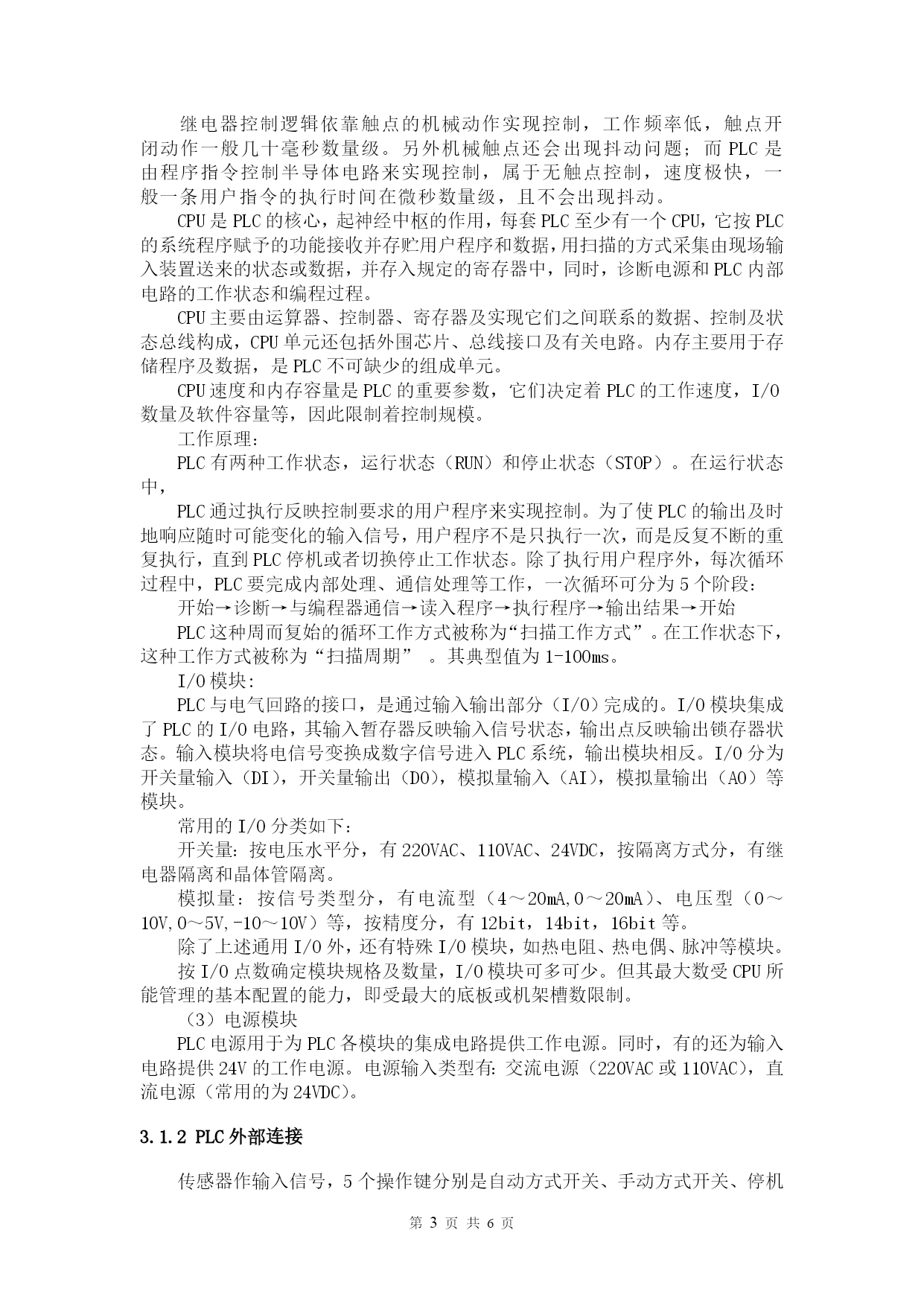

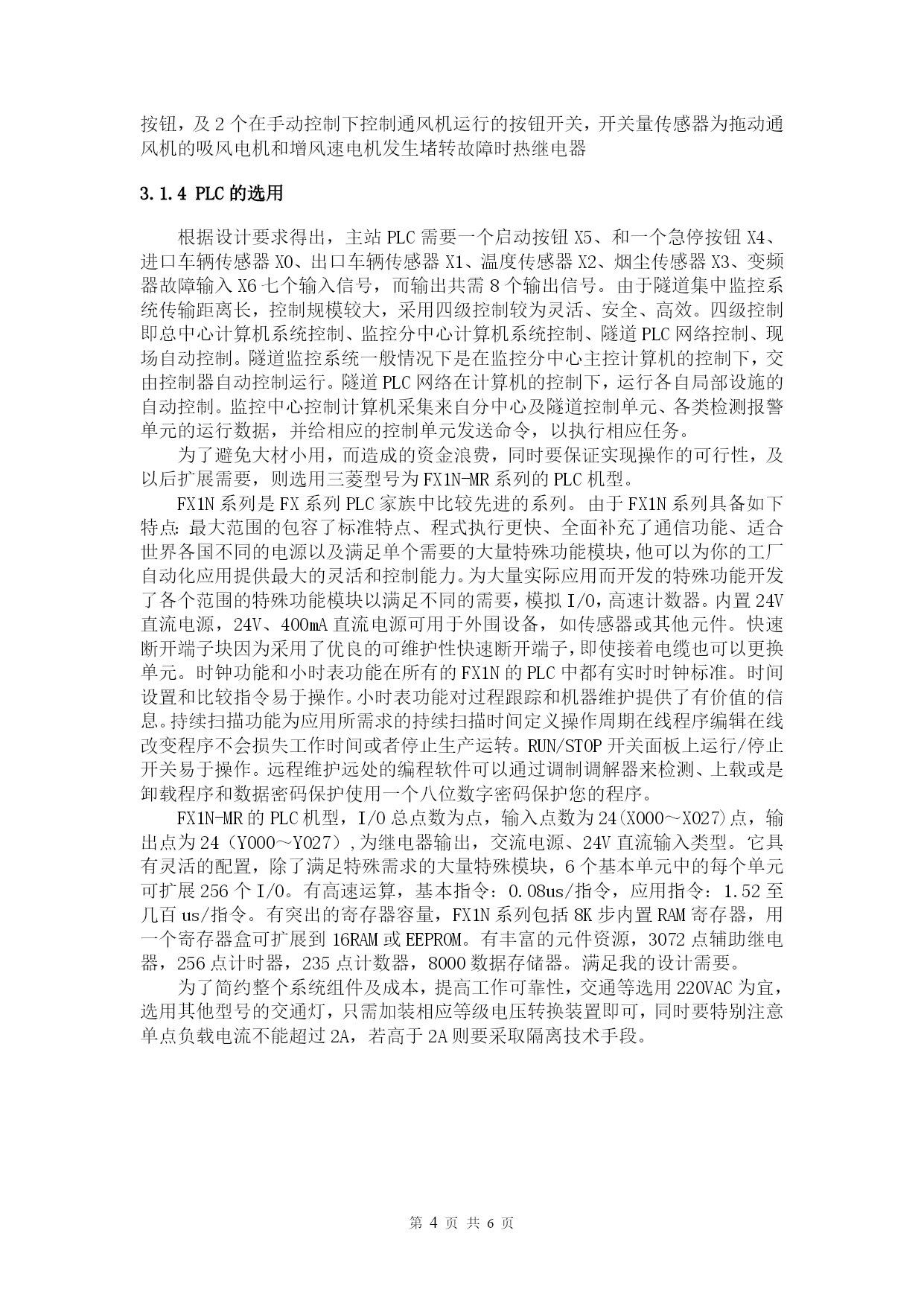

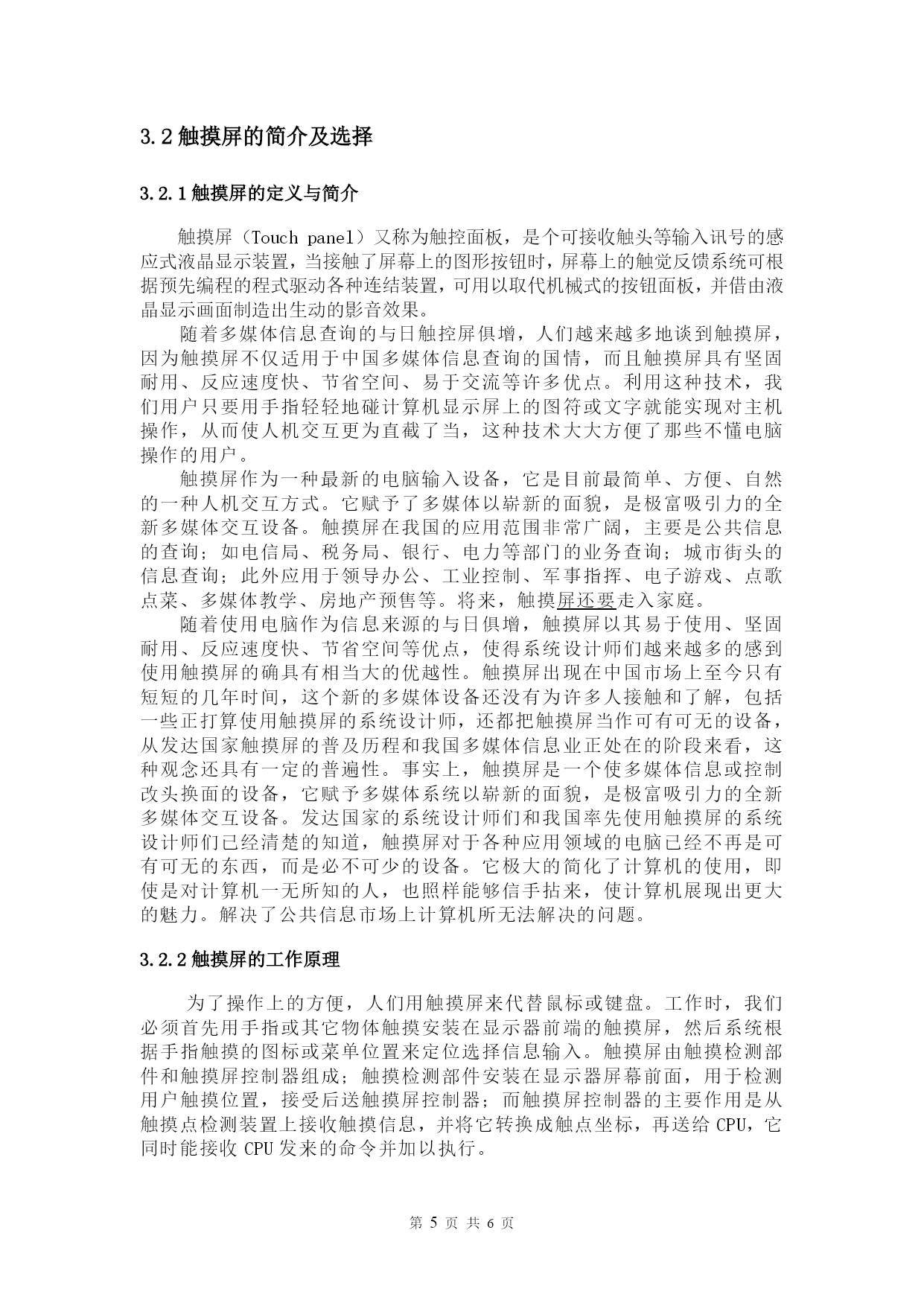

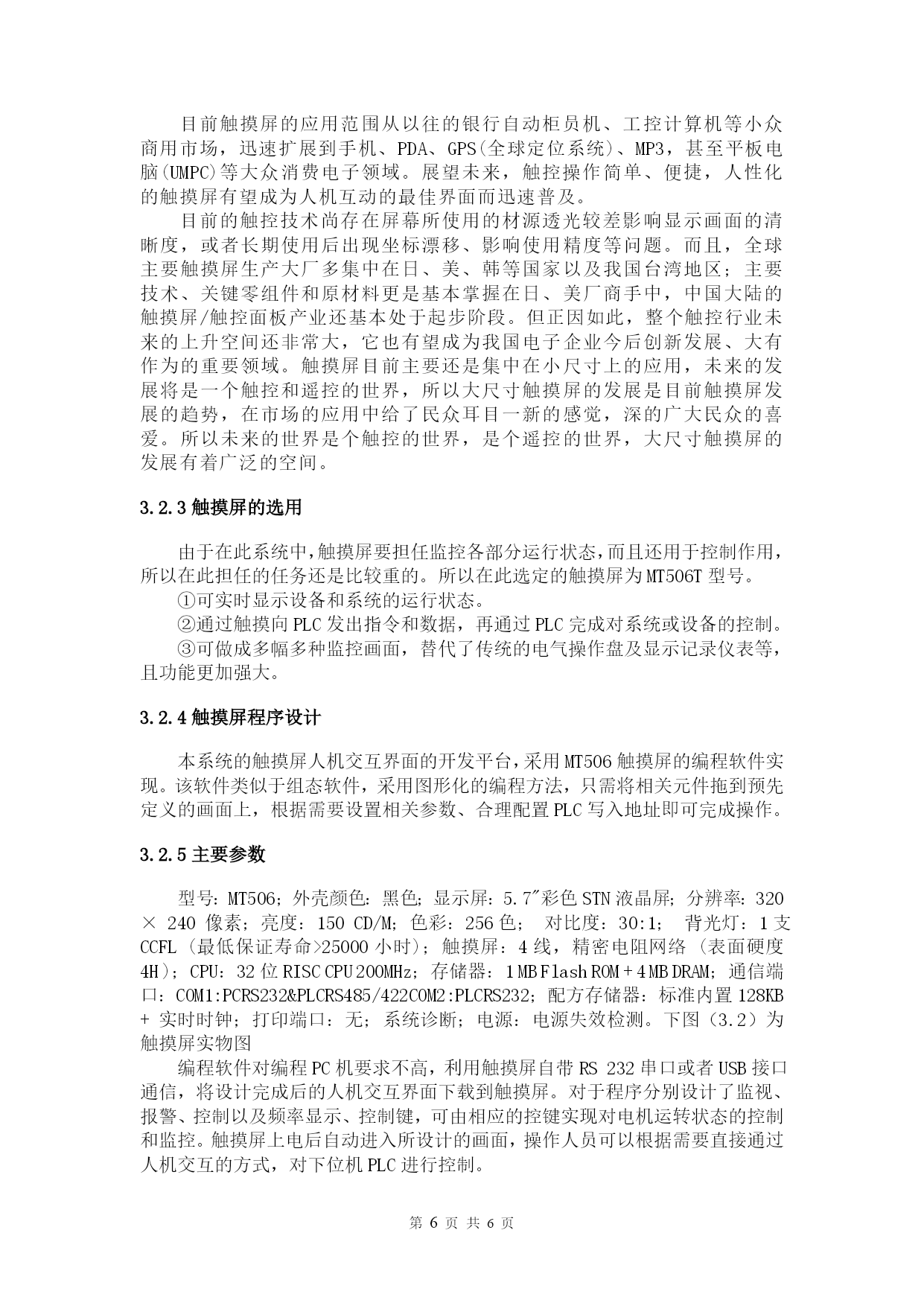

第PAGE\*MERGEFORMAT6页共NUMPAGES\*MERGEFORMAT6页图2.4系统框图3.1PLC的控制单元简介及选择3.1.1PLC概述可编程控制器，英文ProgrammableController,简称PLC，本课题中用PLC作为它的简称。PLC是用于工业现场的电控制器。它源于继电器控制技术，但基于电子计算机。它以微处理器为核心，集自动化技术、计算机技术、通信技术为一体，它通过运行储存在其内存中的程序，把经输入电路的物理过程得到的输入信息，变换为所要求的输出信息，进而再通过输出电路的物理过程去实现对负载的控制。PLC基本结构见图3.1PLC基于电子计算机，但并不等同于计算机。普通计算机进行入出信息交换时，大多只考虑信息本身，信息入出的物理过程一般不考虑的。而PLC则要考虑信息入出的可靠性、实时性、以及信息的实际使用。特别要考虑怎样适应于工业环境，如便于安装便于门内外感应采集信号，便于维修和抗干扰等问题，入出信息变换及可靠地物理实现，可以说是PLC实现控制的两个基本点。PLC可以通过他的外设或通信接口与外界交换信息。其功能要比继电器控制装置多得多、强得多。PLC有丰富的指令系统，有各种各样的I/O接口、通信接口，有大容量的内存，有可靠的自身监控系统，因而具有以下基本功能：1逻辑处理功能；2数据运算功能；3准确定时功能；4高速计数功能；5中断处理(可以实现各种内外中断)功能；6程序与数据存储功能；7联网通信功能；8自检测、自诊断功能。可以说，凡普通小型计算机能实现的功能，PLC几乎都可以做到。像PLC这样，集丰富功能于一身，是别的电控制器所没有的，更是传统的继电器控制电路所无法比拟的。丰富的功能为PLC的广泛应用提供了可能，同时，也为自动门行业的远程化、信息化、智能化创造了条件。PLC与其它典型控制系统的区别：继电器控制系统虽有较好的抗干扰能力，但使用了大量的机械触点。是设备连线复杂，且触点在开闭时易受电弧的损害，寿命短，系统可靠性差。a控制逻辑继电器控制逻辑采用硬件接线逻辑，利用继电器机械触点的串联或并联，及时间继电器等组合成控制逻辑，其接线多而复杂、体积大、功耗大、故障率高，一旦系统构成后，想在改变或增加功能都很困难。另外，继电器触点数目有限，每个只有4-8对触点，因此灵活性和扩展性很差，而PLC采用存储器逻辑，其控制逻辑以程序方式储存在内存中，要改变控制逻辑，只需要改变程序即可，因此灵活性和扩展性很好。b.工作方式电源接通时，继电器控制线路中各继电器同时处于受控制状态，它属于并行方式。而PLC得控制逻辑中，各内部期间都处于周期性扫描过程中，各种逻辑、数值输出地结果都是按照在程序中的前后顺序计算出来的，它属于串行方式。PLC有微型计算机的许多特点，但他的工作方式却与微机有很大不同。微机一般采用等待命令的工作方式。而PLC则采用不断循环的顺序扫描的工作方式。每次扫描所用的时间称为扫描周期或工作周期。CPU从第一条指令开始，按顺序逐条的执行用户程序知道用户程序结束，然后返回第一条指令开始新一轮的扫描。PLC就是这样周而复始的重复上述循环扫描的，这种工作方式是在系统的控制下，顺次扫描各输入点的状态，按用户程序进行运算处理，然后顺序向输出点发出相应的控制信号。PLC是一种工业控制计算机，所以他的工作原理是建立在计算机的工作原理基础上的，即通过执行反映控制要求的用户程序来实现的。但是CPU是分时操作方式来处理各项任务的，计算机在每一瞬间只能做一件事，所以程序的执行是按程序顺序一次完成相应各电器的动作，便成为时间上的串行。由于运算速度极高，各电器的动作似乎是同时完成的，但实际输入输出的响应是有滞后的。c.控制速度继电器控制逻辑依靠触点的机械动作实现控制，工作频率低，触点开闭动作一般几十毫秒数量级。另外机械触点还会出现抖动问题；而PLC是由程序指令控制半导体电路来实现控制，属于无触点控制，速度极快，一般一条用户指令的执行时间在微秒数量级，且不会出现抖动。CPU是PLC的核心，起神经中枢的作用，每套PLC至少有一个CPU，它按PLC的系统程序赋予的功能接收并存贮用户程序和数据，用扫描的方式采集由现场输入装置送来的状态或数据，并存入规定的寄存器中，同时，诊断电源和PLC内部电路的工作状态和编程过程。CPU主要由运算器、控制器、寄存器及实现它们之间联系的数据、控制及状态总线构成，CPU单元还包括外围芯片、总线接口及有关电路。内存主要用于存储程序及数据，是PLC不可缺少的组成单元。CPU速度和内存容量是PLC的重要参数，它们决定着PLC的工作速度，I/O数量及软件容量等，因此限制着控制规模。工作原理：PL
