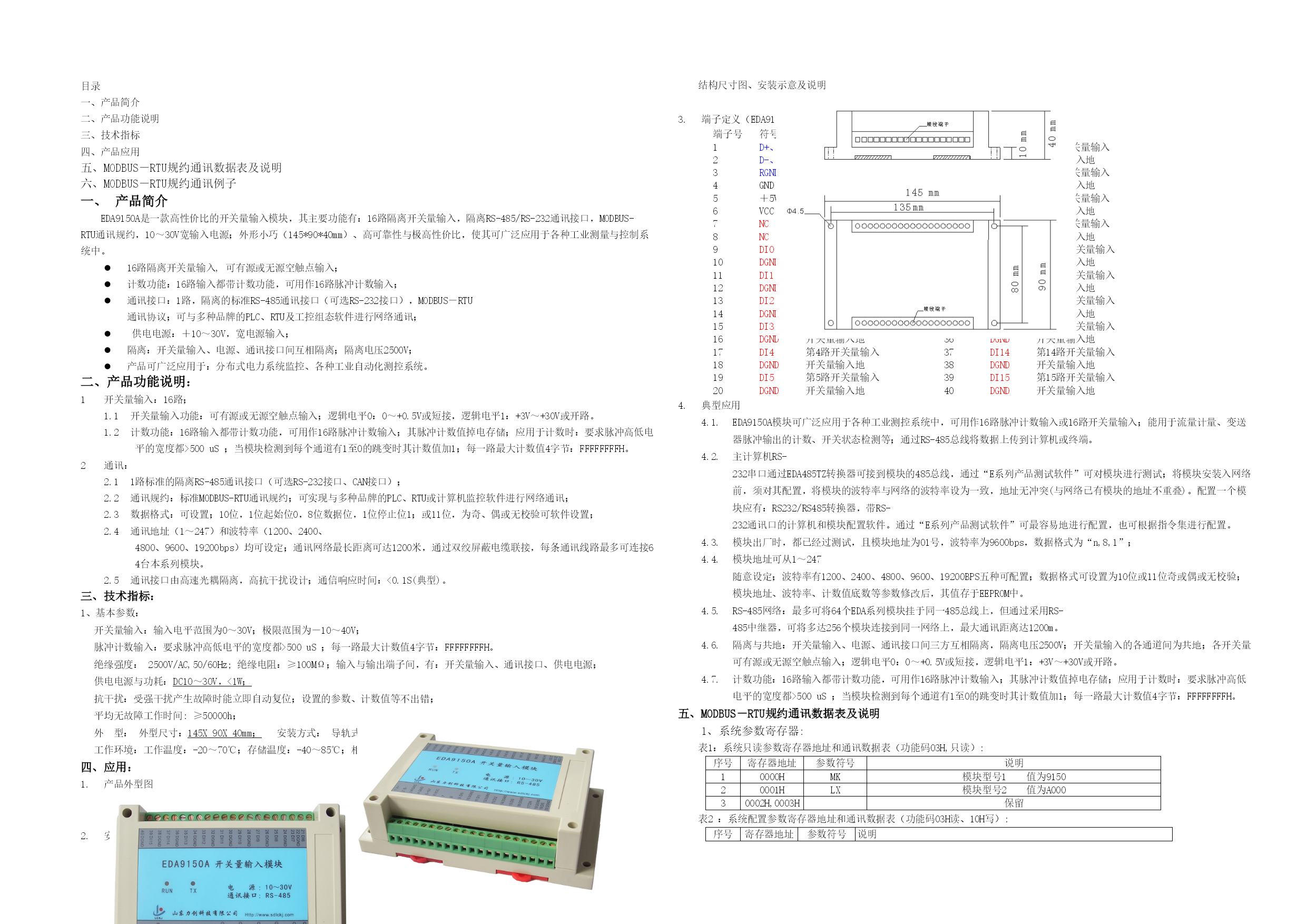

目录一、产品简介二、产品功能说明三、技术指标四、产品应用五、MODBUS－RTU规约通讯数据表及说明六、MODBUS－RTU规约通讯例子产品简介EDA9150A是一款高性价比的开关量输入模块，其主要功能有：16路隔离开关量输入，隔离RS-485/RS-232通讯接口，MODBUS-RTU通讯规约，10～30V宽输入电源；外形小巧（145*90*40mm）、高可靠性与极高性价比，使其可广泛应用于各种工业测量与控制系统中。16路隔离开关量输入,可有源或无源空触点输入；计数功能：16路输入都带计数功能，可用作16路脉冲计数输入；通讯接口：1路，隔离的标准RS-485通讯接口（可选RS-232接口），MODBUS－RTU通讯协议；可与多种品牌的PLC、RTU及工控组态软件进行网络通讯；供电电源：＋10～30V，宽电源输入；隔离：开关量输入、电源、通讯接口间互相隔离；隔离电压2500V；产品可广泛应用于：分布式电力系统监控、各种工业自动化测控系统。二、产品功能说明：开关量输入：16路；开关量输入功能：可有源或无源空触点输入；逻辑电平0：0～+0.5V或短接，逻辑电平1：+3V～+30V或开路。计数功能：16路输入都带计数功能，可用作16路脉冲计数输入；其脉冲计数值掉电存储；应用于计数时：要求脉冲高低电平的宽度都>500uS；当模块检测到每个通道有1至0的跳变时其计数值加1；每一路最大计数值4字节：FFFFFFFFH。通讯：1路标准的隔离RS-485通讯接口（可选RS-232接口、CAN接口）；通讯规约：标准MODBUS-RTU通讯规约；可实现与多种品牌的PLC、RTU或计算机监控软件进行网络通讯；数据格式：可设置；10位，1位起始位0，8位数据位，1位停止位1；或11位，为奇、偶或无校验可软件设置；通讯地址（1～247）和波特率（1200、2400、4800、9600、19200bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆联接，每条通讯线路最多可连接64台本系列模块。通讯接口由高速光耦隔离，高抗干扰设计；通信响应时间：<0.1S(典型)。三、技术指标：1、基本参数：开关量输入：输入电平范围为0～30V；极限范围为－10～40V；脉冲计数输入：要求脉冲高低电平的宽度都>500uS；每一路最大计数值4字节：FFFFFFFFH。绝缘强度：2500V/AC,50/60Hz;绝缘电阻：≥100MΩ；输入与输出端子间，有：开关量输入、通讯接口、供电电源；供电电源与功耗：DC10～30V，<1W；抗干扰：受强干扰产生故障时能立即自动复位；设置的参数、计数值等不出错；平均无故障工作时间:≥50000h；外型：外型尺寸：145X90X40mm；安装方式：导轨式，或螺丝孔固定；工作环境：工作温度：-20～70℃；存储温度：-40～85℃；相对湿度≤93%，86～106kPa，无腐蚀气体场所；四、应用：产品外型图安装固定方法结构尺寸图、安装示意及说明端子定义（EDA9150A）：端子号符号说明端子号符号说明1D+、TXD485数据正，或232发送端21DI6第6路开关量输入2D-、RXD485数据负，或232接收端22DGND开关量输入地3RGND通讯接口地，与其他地隔离23DI7第7路开关量输入4GND电源地24DGND开关量输入地5＋5V＋5V电源输入或输出25DI8第8路开关量输入6VCC＋10～30V电源输入26DGND开关量输入地7NC保留27DI9第9路开关量输入8NC保留28DGND开关量输入地9DI0第0路开关量输入29DI10第10路开关量输入10DGND开关量输入地30DGND开关量输入地11DI1第1路开关量输入31DI11第11路开关量输入12DGND开关量输入地32DGND开关量输入地13DI2第2路开关量输入33DI12第12路开关量输入14DGND开关量输入地34DGND开关量输入地15DI3第3路开关量输入35DI13第13路开关量输入16DGND开关量输入地36DGND开关量输入地17DI4第4路开关量输入37DI14第14路开关量输入18DGND开关量输入地38DGND开关量输入地19DI5第5路开关量输入39DI15第15路开关量输入20DGND开关量输入地40DGND开关量输入地典型应用EDA9150A模块可广泛应用于各种工业测控系统中，可用作16路脉冲计数输入或16路开关量输入；能用于流量计量、变送器脉冲输出的计数、开关状态检测等；通过RS-485总线将数据上传到计算机或终端。主计算机RS-232串口通过EDA485TZ转换器可接到模块的485总线，通过“E系列产品测试软件”可对模块进行测试；将模块安装入网
