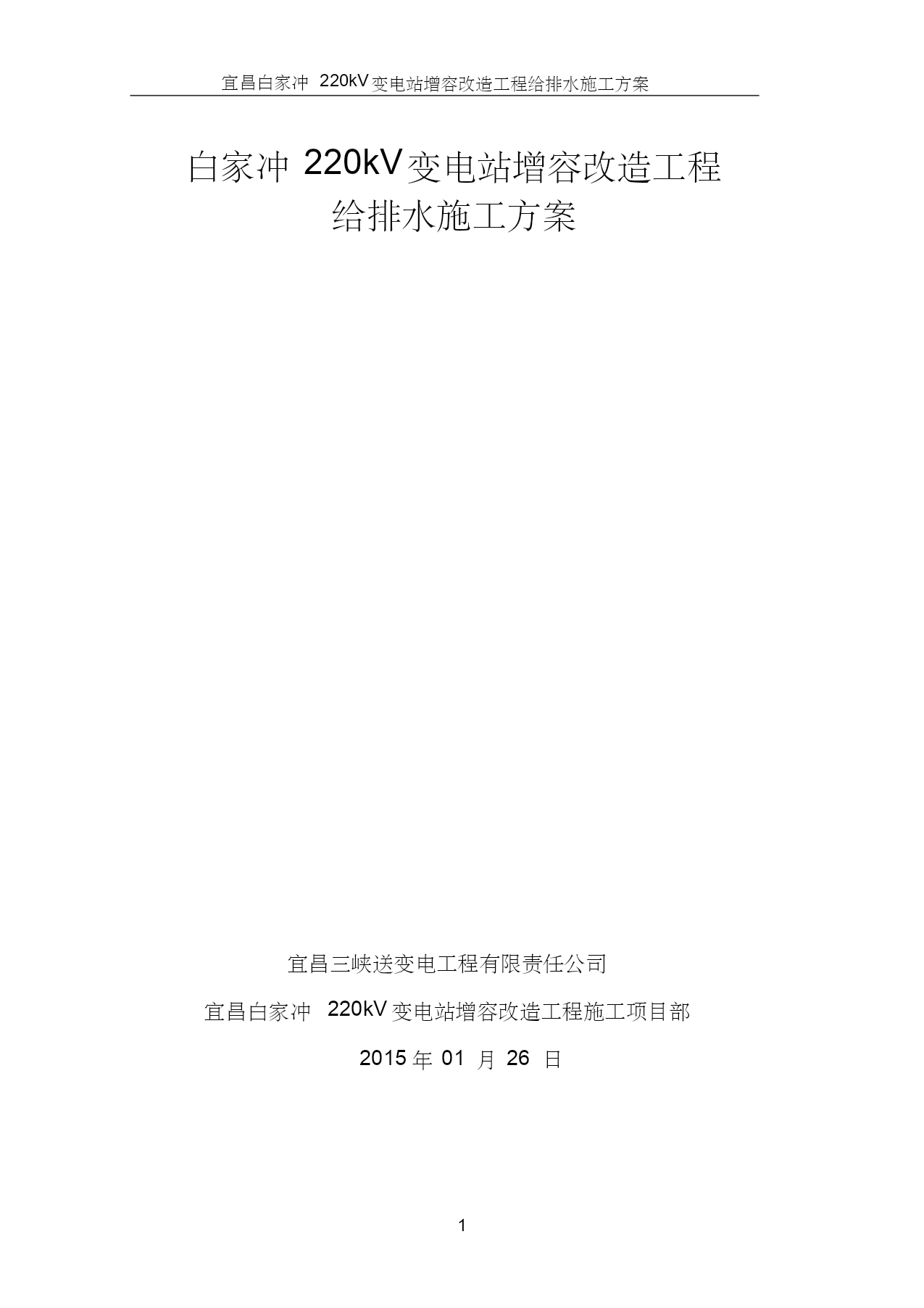

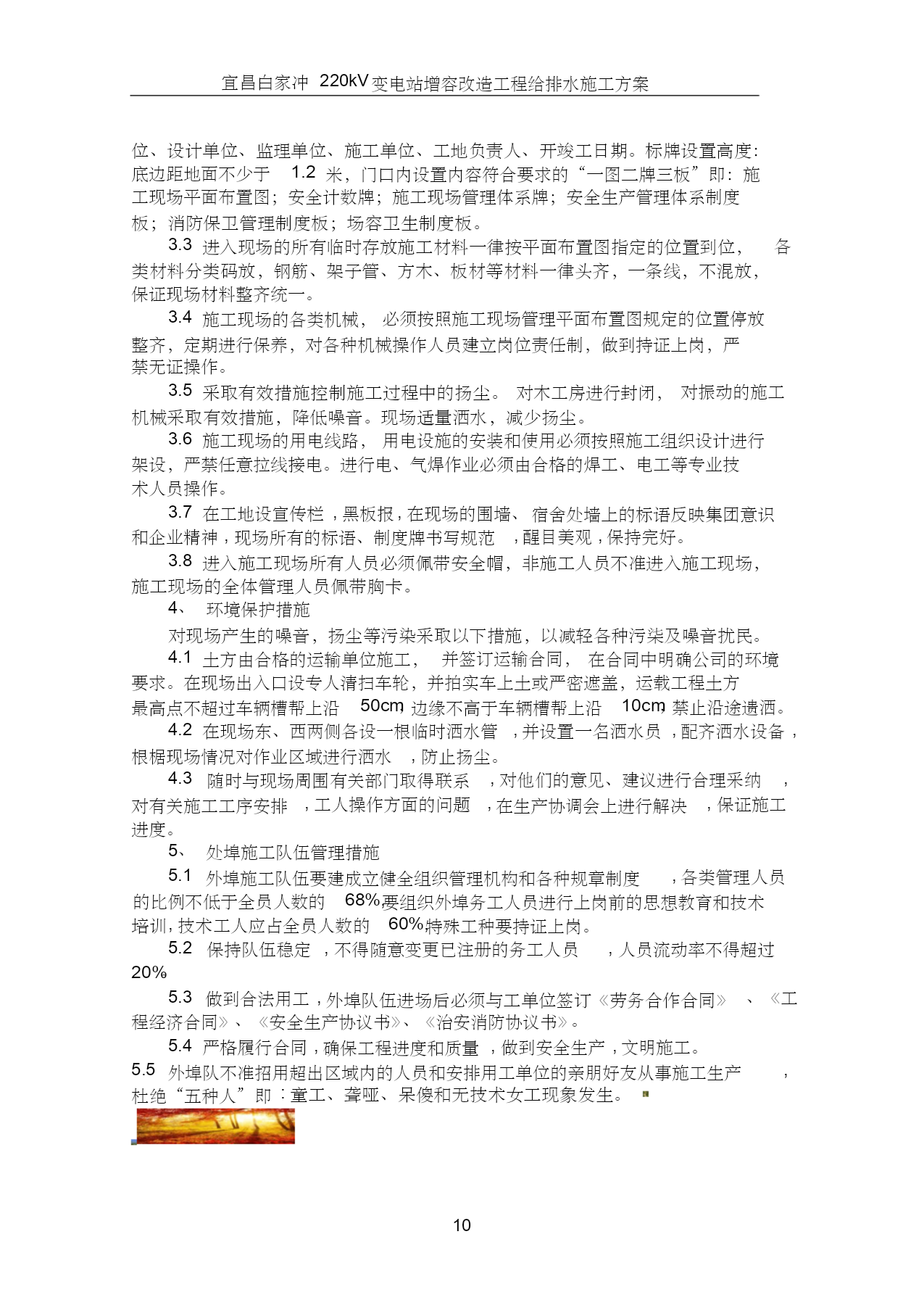

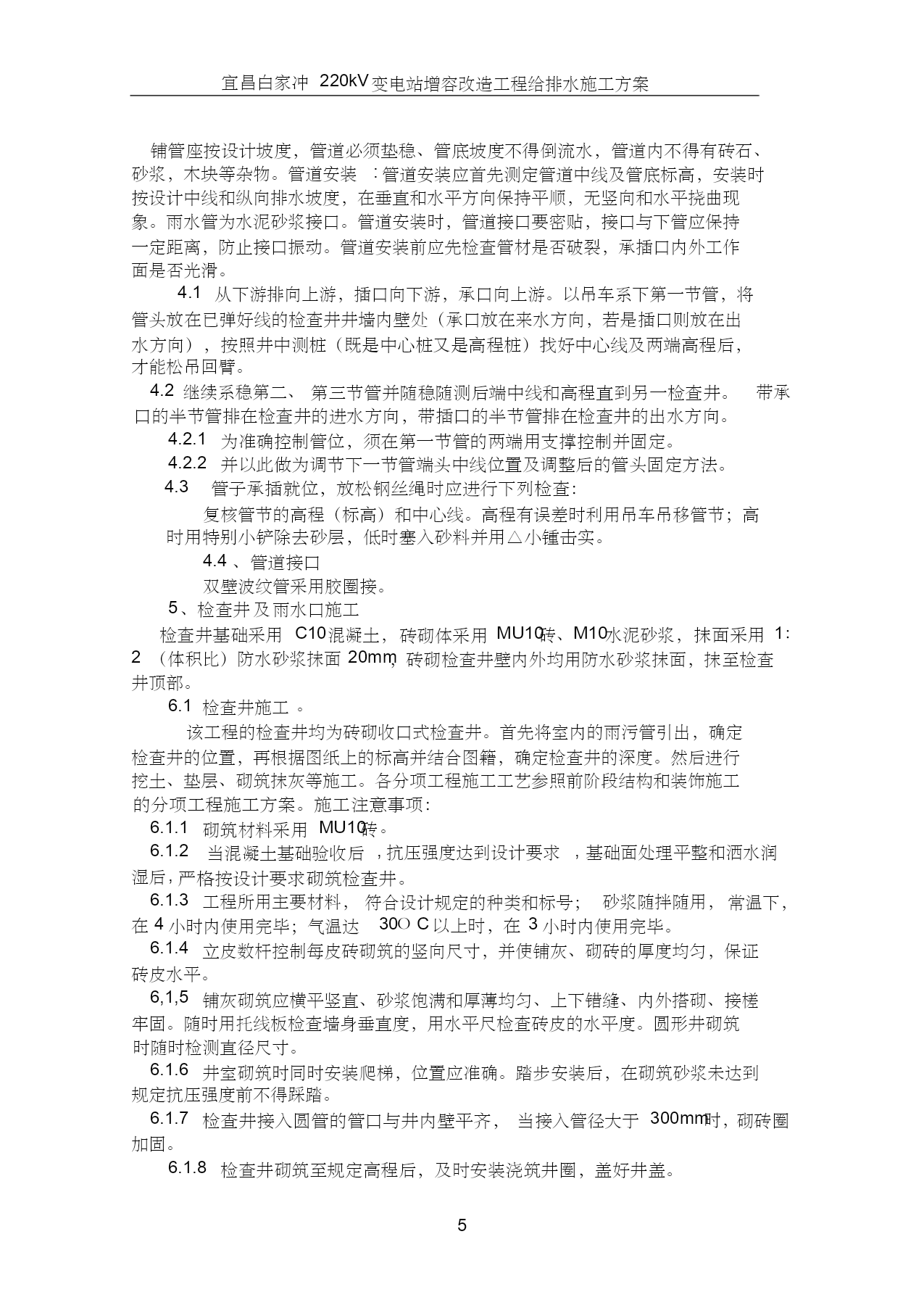

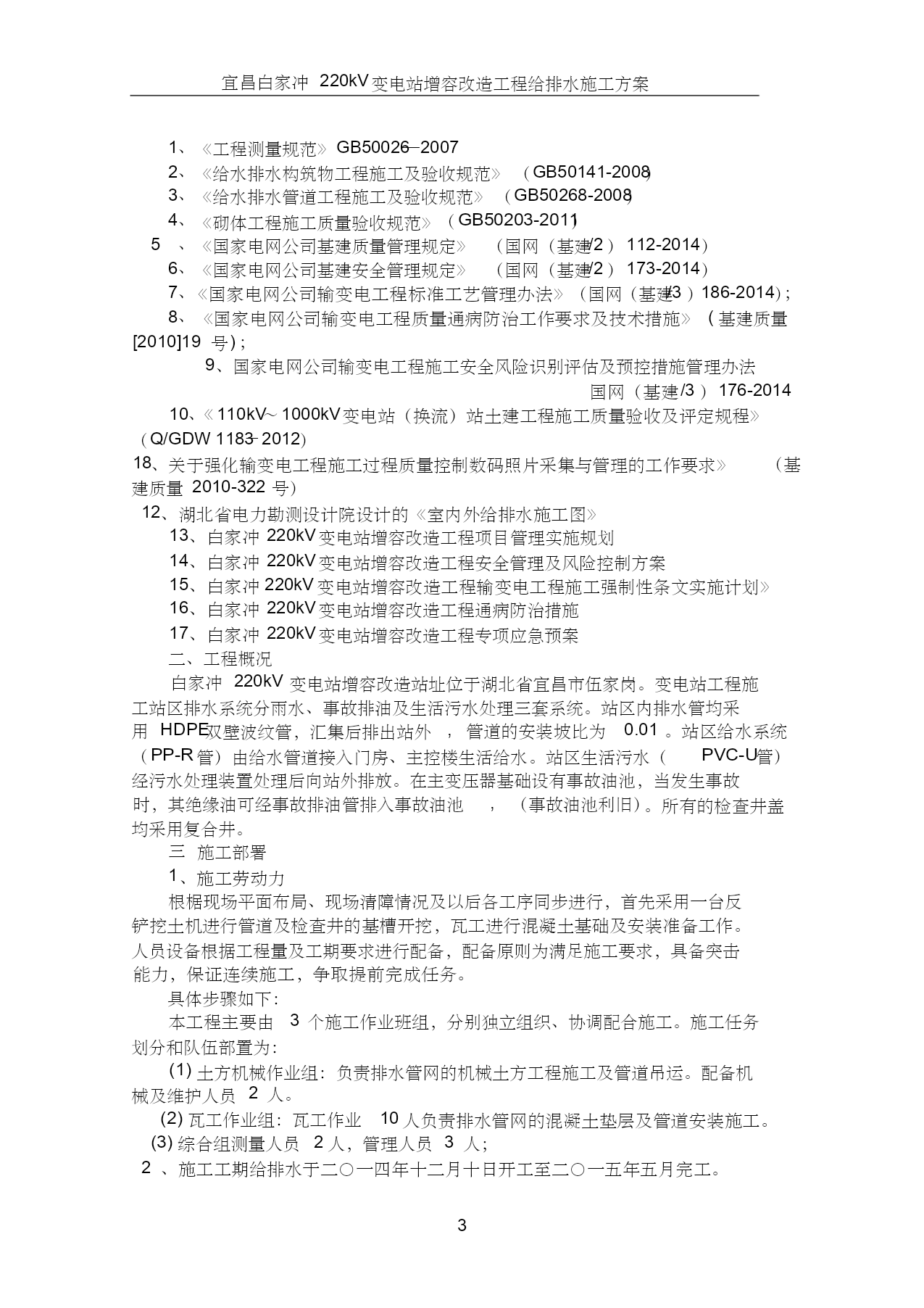

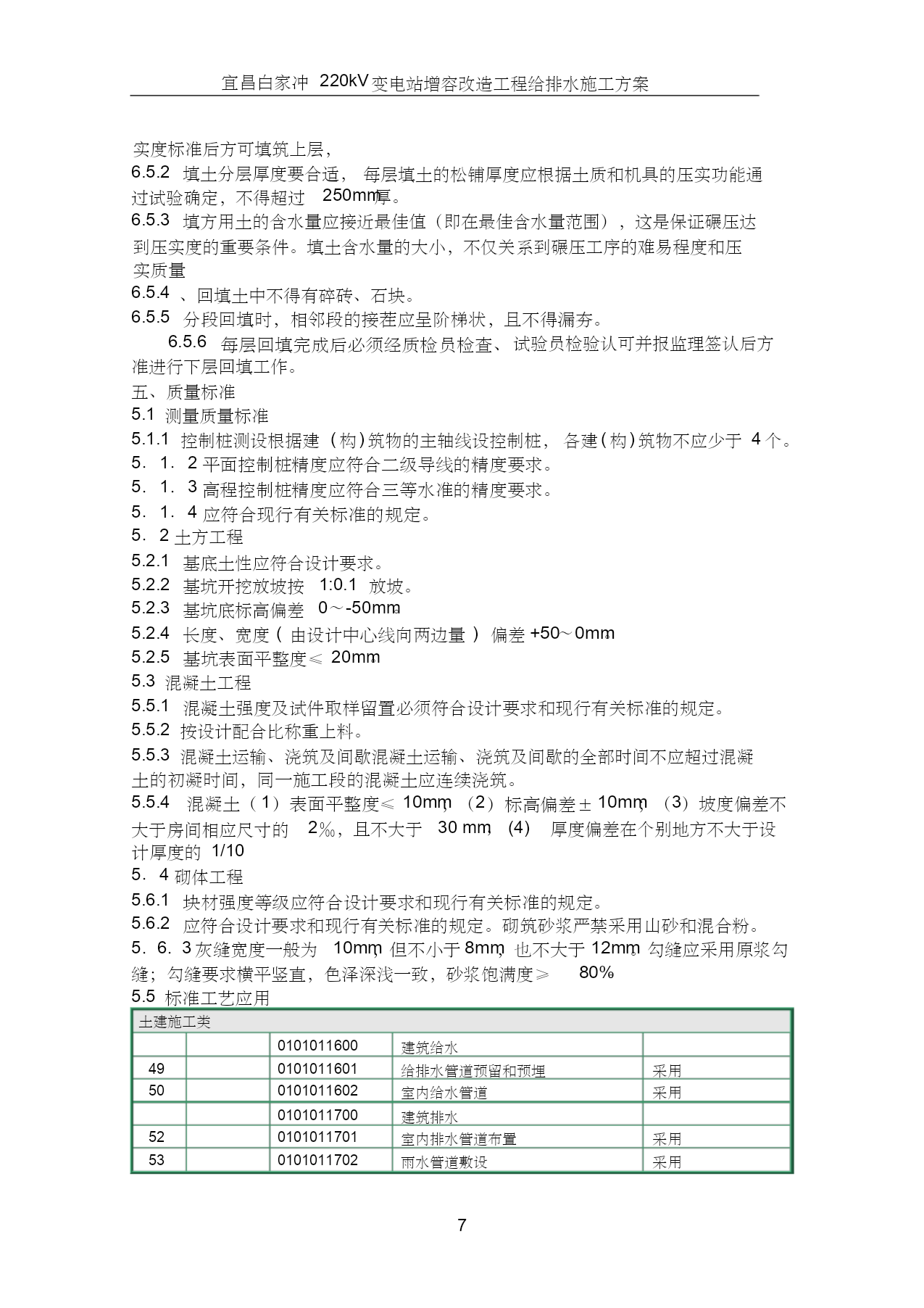

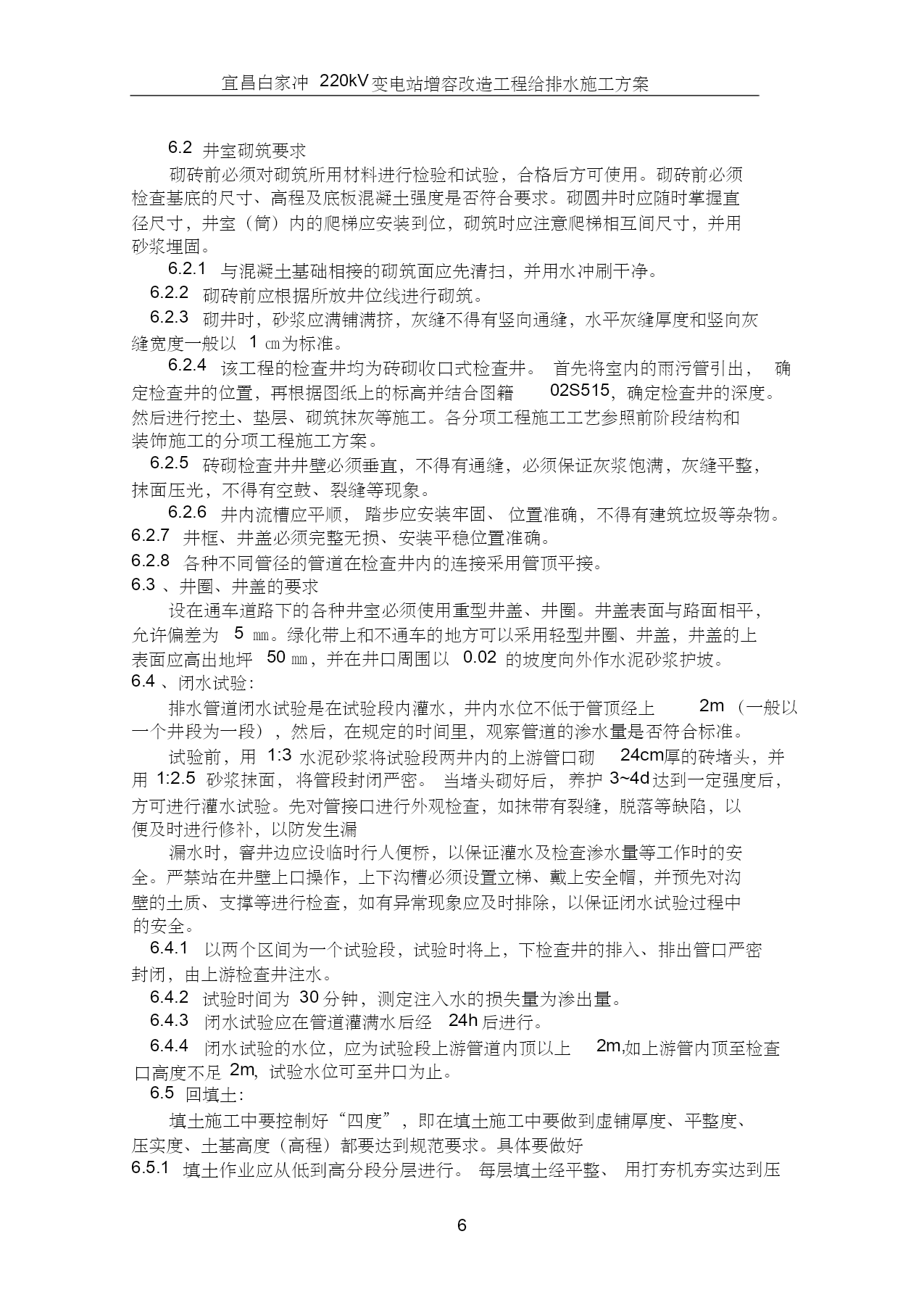

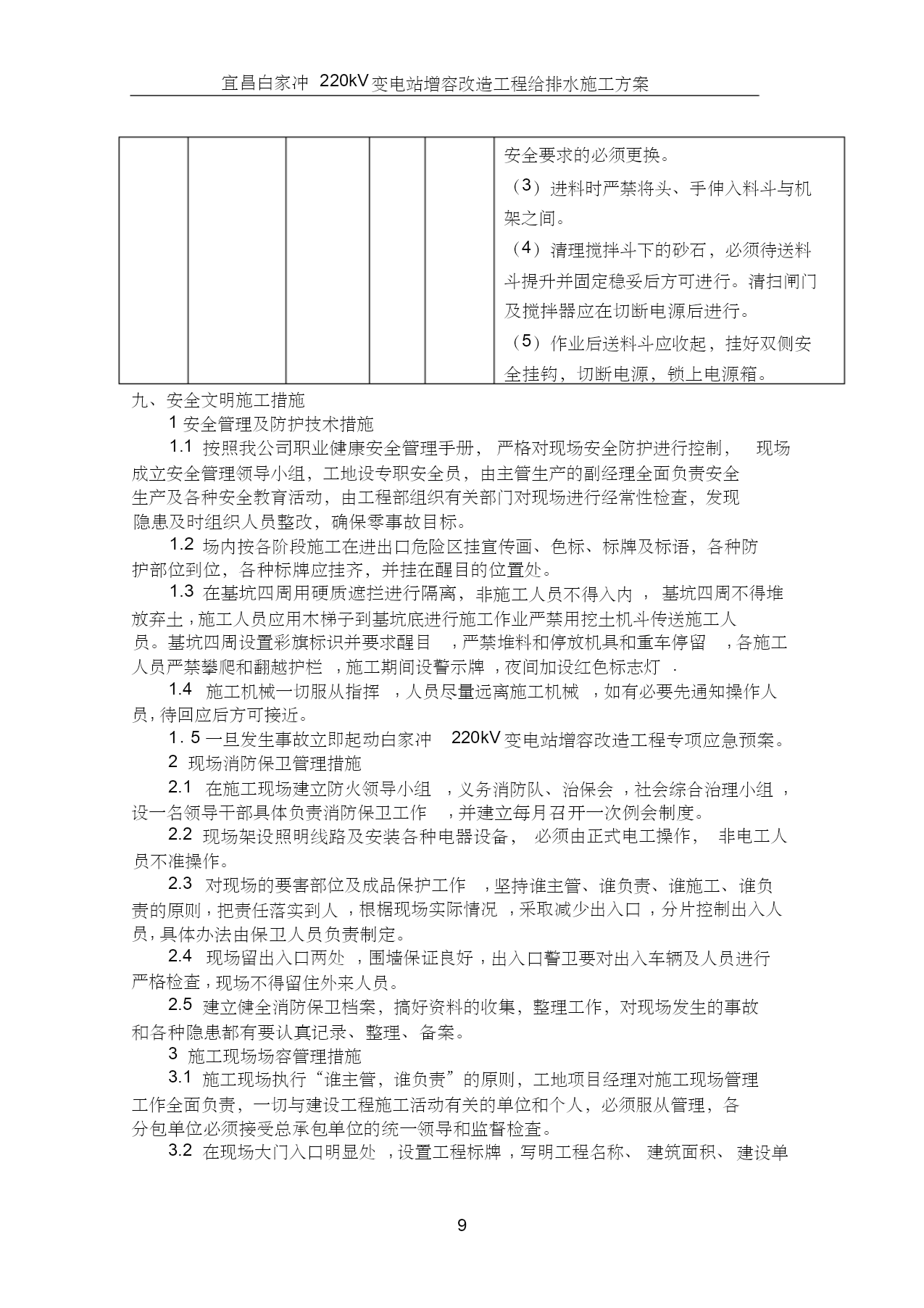

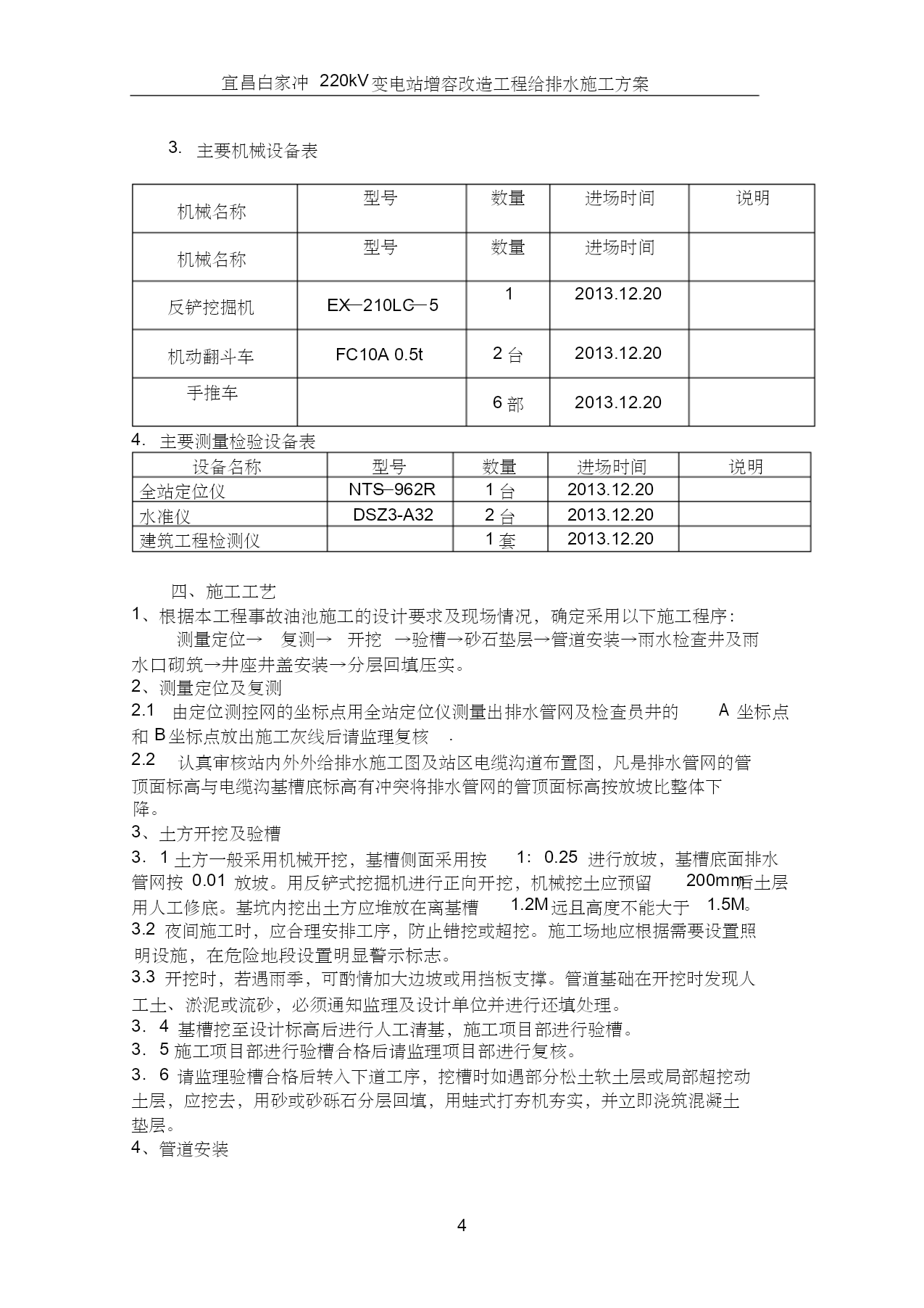

宜昌白家冲220kV变电站增容改造工程给排水施工方案白家冲220kV变电站增容改造工程给排水施工方案宜昌三峡送变电工程有限责任公司宜昌白家冲220kV变电站增容改造工程施工项目部2015年01月26日1宜昌白家冲220kV变电站增容改造工程给排水施工方案批准：年月日审核：年月日编写：年月日给排水施工方案一编制依据2宜昌白家冲220kV变电站增容改造工程给排水施工方案1、《工程测量规范》GB50026—20072、《给水排水构筑物工程施工及验收规范》（GB50141-2008）3、《给水排水管道工程施工及验收规范》（GB50268-2008）4、《砌体工程施工质量验收规范》（GB50203-2011）5、《国家电网公司基建质量管理规定》（国网（基建/2）112-2014）6、《国家电网公司基建安全管理规定》（国网（基建/2）173-2014）7、《国家电网公司输变电工程标准工艺管理办法》（国网（基建/3）186-2014）；8、《国家电网公司输变电工程质量通病防治工作要求及技术措施》(基建质量[2010]19号)；9、国家电网公司输变电工程施工安全风险识别评估及预控措施管理办法国网（基建/3）176-201410、《110kV～1000kV变电站（换流）站土建工程施工质量验收及评定规程》（Q/GDW1183－2012）18、关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》（基建质量2010-322号）12、湖北省电力勘测设计院设计的《室内外给排水施工图》13、白家冲220kV变电站增容改造工程项目管理实施规划14、白家冲220kV变电站增容改造工程安全管理及风险控制方案15、白家冲220kV变电站增容改造工程输变电工程施工强制性条文实施计划》16、白家冲220kV变电站增容改造工程通病防治措施17、白家冲220kV变电站增容改造工程专项应急预案二、工程概况白家冲220kV变电站增容改造站址位于湖北省宜昌市伍家岗。变电站工程施工站区排水系统分雨水、事故排油及生活污水处理三套系统。站区内排水管均采用HDPE双壁波纹管，汇集后排出站外,管道的安装坡比为0.01。站区给水系统（PP-R管）由给水管道接入门房、主控楼生活给水。站区生活污水（PVC-U管）经污水处理装置处理后向站外排放。在主变压器基础设有事故油池，当发生事故时，其绝缘油可经事故排油管排入事故油池,（事故油池利旧）。所有的检查井盖均采用复合井。三施工部署1、施工劳动力根椐现场平面布局、现场清障情况及以后各工序同步进行，首先采用一台反铲挖土机进行管道及检查井的基槽开挖，瓦工进行混凝土基础及安装准备工作。人员设备根据工程量及工期要求进行配备，配备原则为满足施工要求，具备突击能力，保证连续施工，争取提前完成任务。具体步骤如下：本工程主要由3个施工作业班组，分别独立组织、协调配合施工。施工任务划分和队伍部置为：(1)土方机械作业组：负责排水管网的机械土方工程施工及管道吊运。配备机械及维护人员2人。(2)瓦工作业组：瓦工作业10人负责排水管网的混凝土垫层及管道安装施工。(3)综合组测量人员2人，管理人员3人；2、施工工期给排水于二○一四年十二月十日开工至二○一五年五月完工。3宜昌白家冲220kV变电站增容改造工程给排水施工方案3.主要机械设备表型号数量进场时间说明机械名称型号数量进场时间机械名称12013.12.20反铲挖掘机EX—210LC—5机动翻斗车FC10A0.5t2台2013.12.20手推车6部2013.12.204.主要测量检验设备表设备名称型号数量进场时间说明全站定位仪NTS—962R1台2013.12.20水准仪DSZ3-A322台2013.12.20建筑工程检测仪1套2013.12.20四、施工工艺1、根据本工程事故油池施工的设计要求及现场情况，确定采用以下施工程序：测量定位→复测→开挖→验槽→砂石垫层→管道安装→雨水检查井及雨水口砌筑→井座井盖安装→分层回填压实。2、测量定位及复测2.1由定位测控网的坐标点用全站定位仪测量出排水管网及检查员井的A坐标点和B坐标点放出施工灰线后请监理复核.2.2认真审核站内外外给排水施工图及站区电缆沟道布置图，凡是排水管网的管顶面标高与电缆沟基槽底标高有冲突将排水管网的管顶面标高按放坡比整体下降。3、土方开挖及验槽3．1土方一般采用机械开挖，基槽侧面采用按1：0.25进行放坡，基槽底面排水管网按0.01放坡。用反铲式挖掘机进行正向开挖，机械挖土应预留200mm后土层用人工修底。基坑内挖
