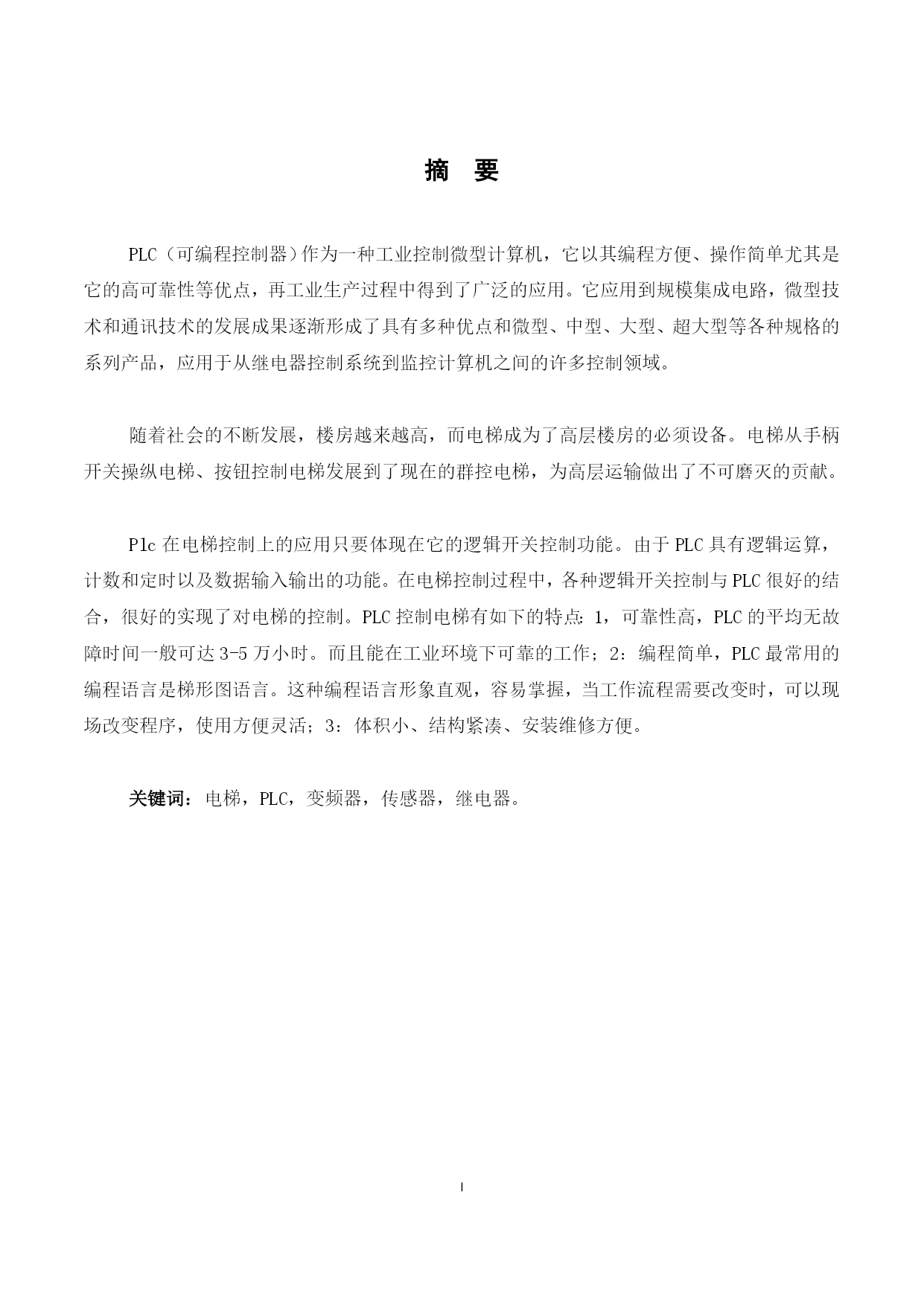

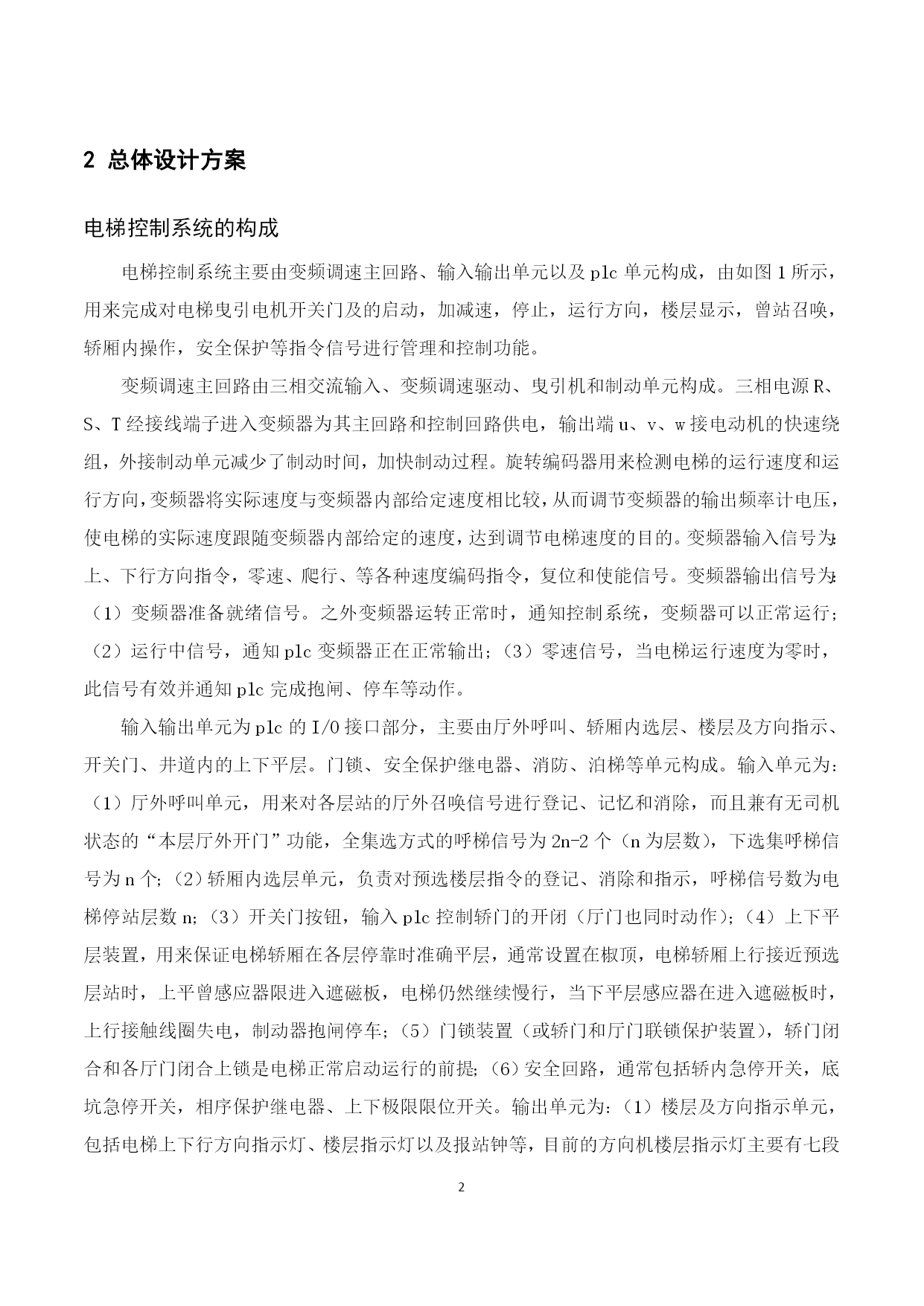

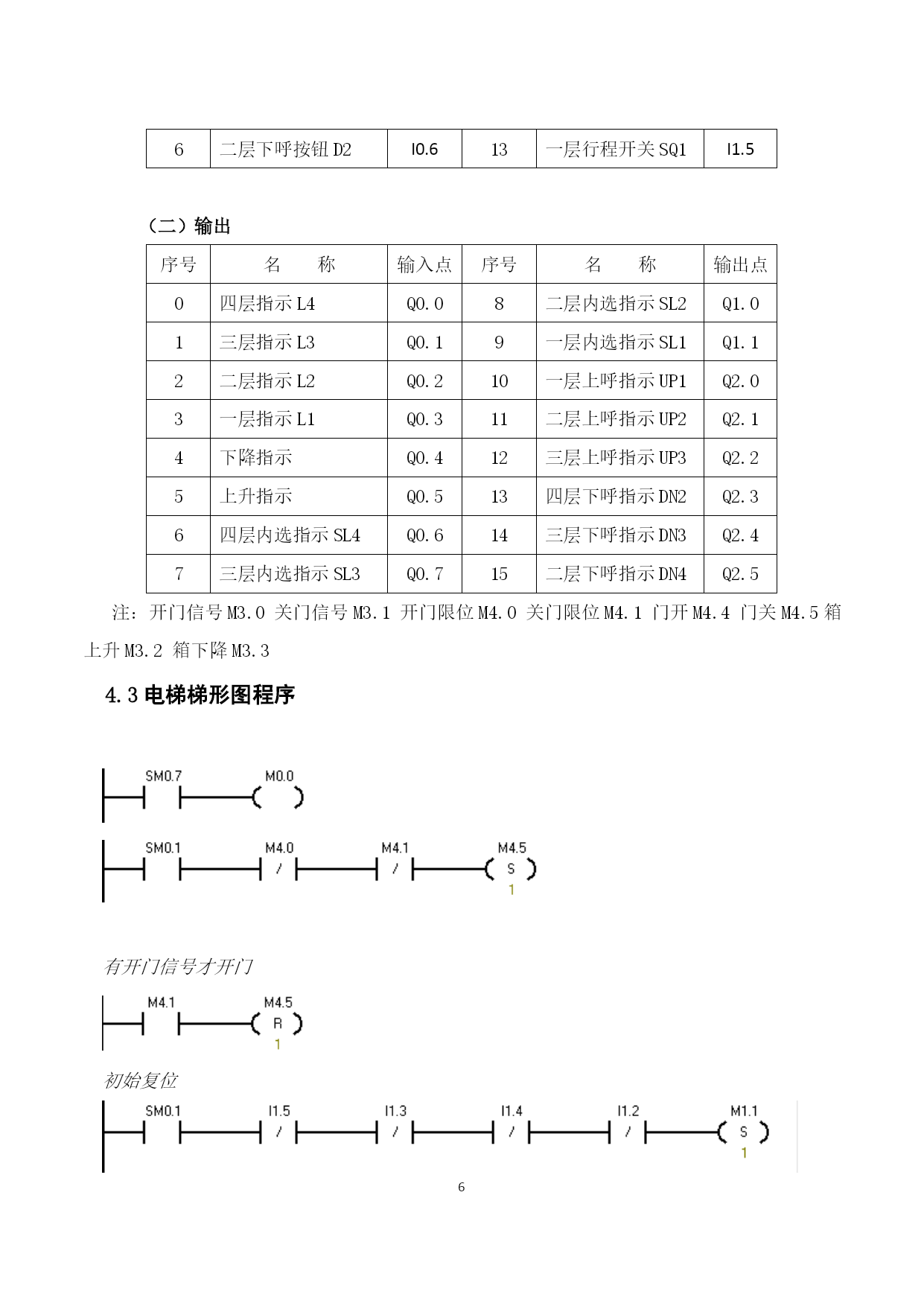

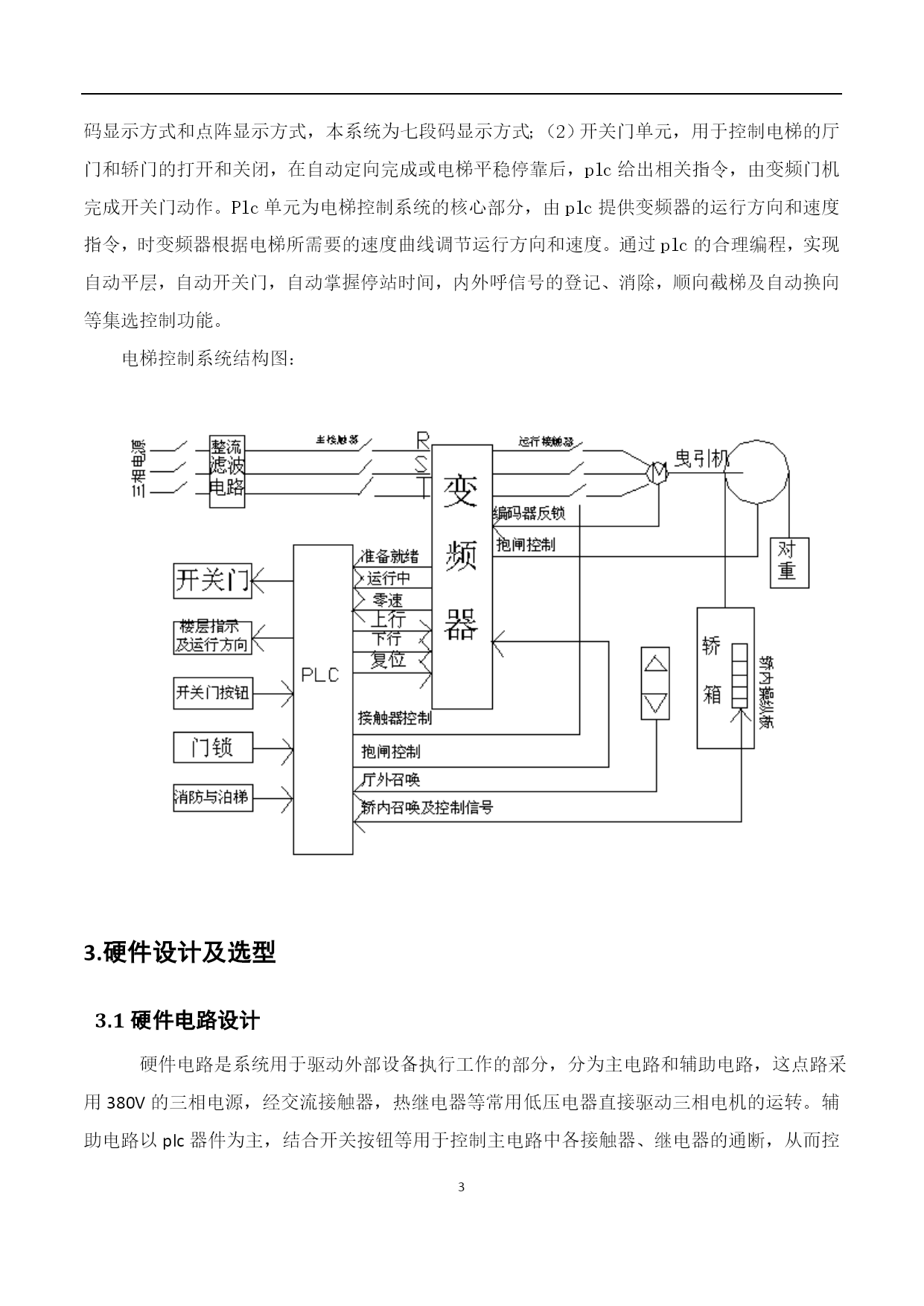

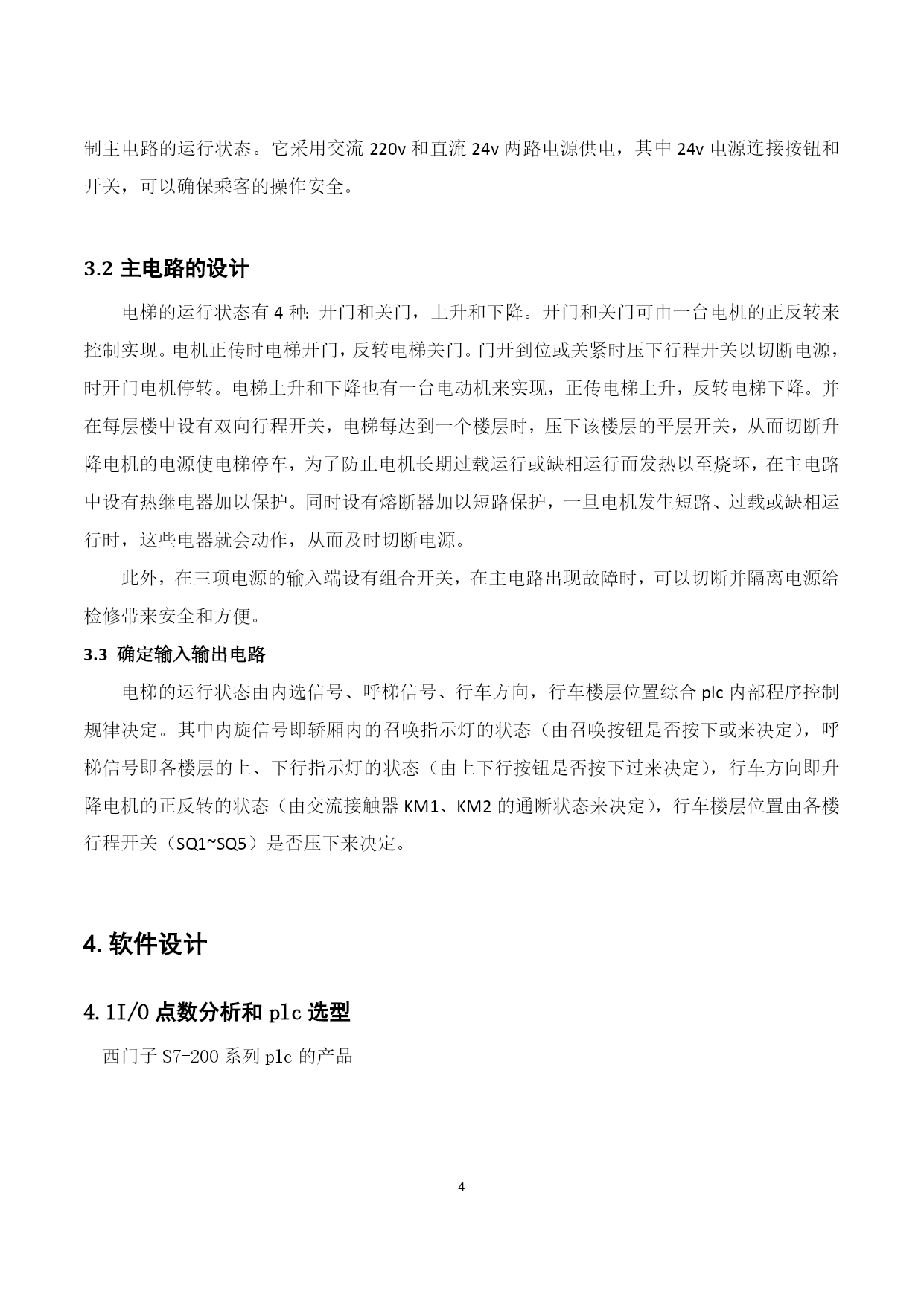

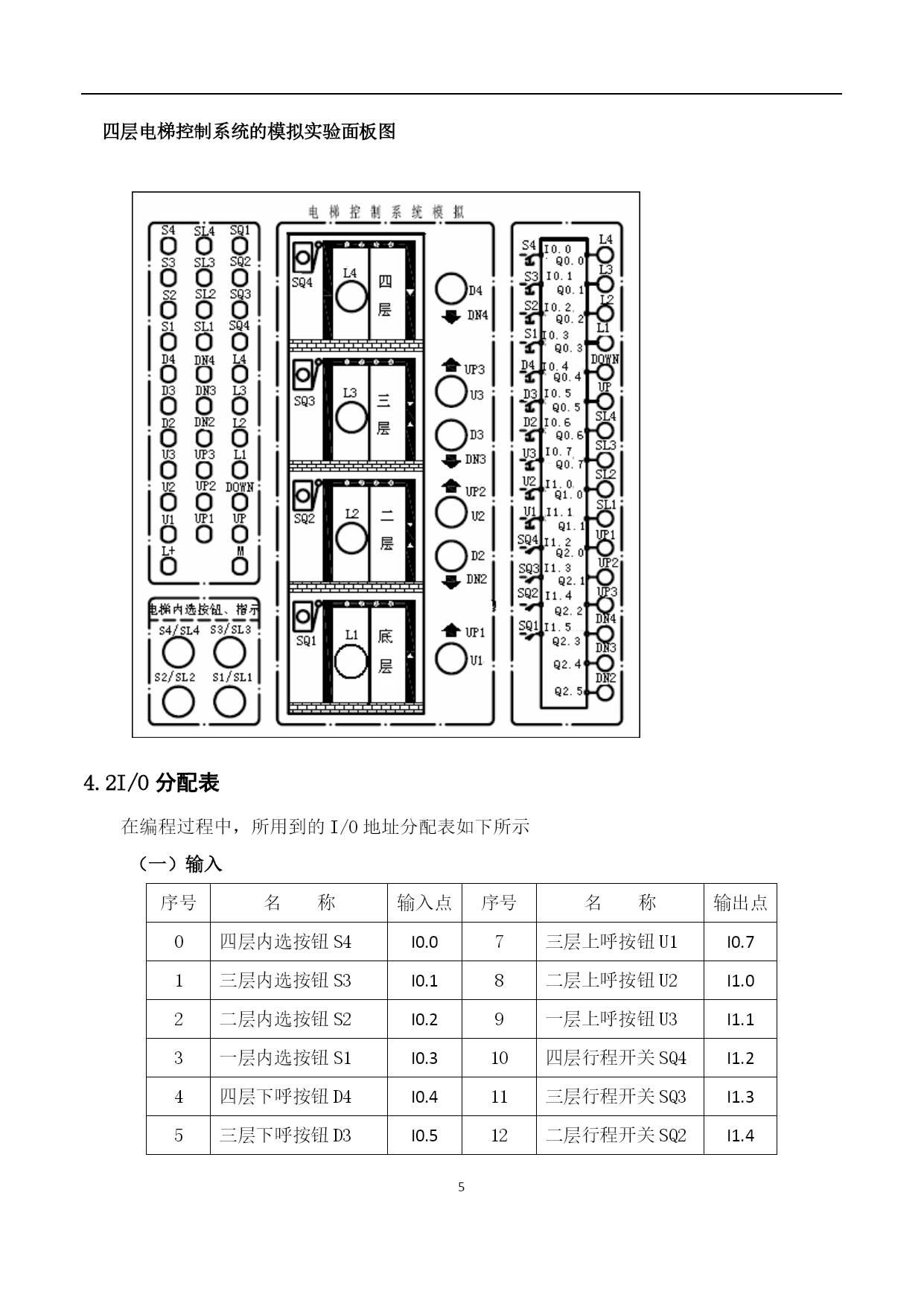

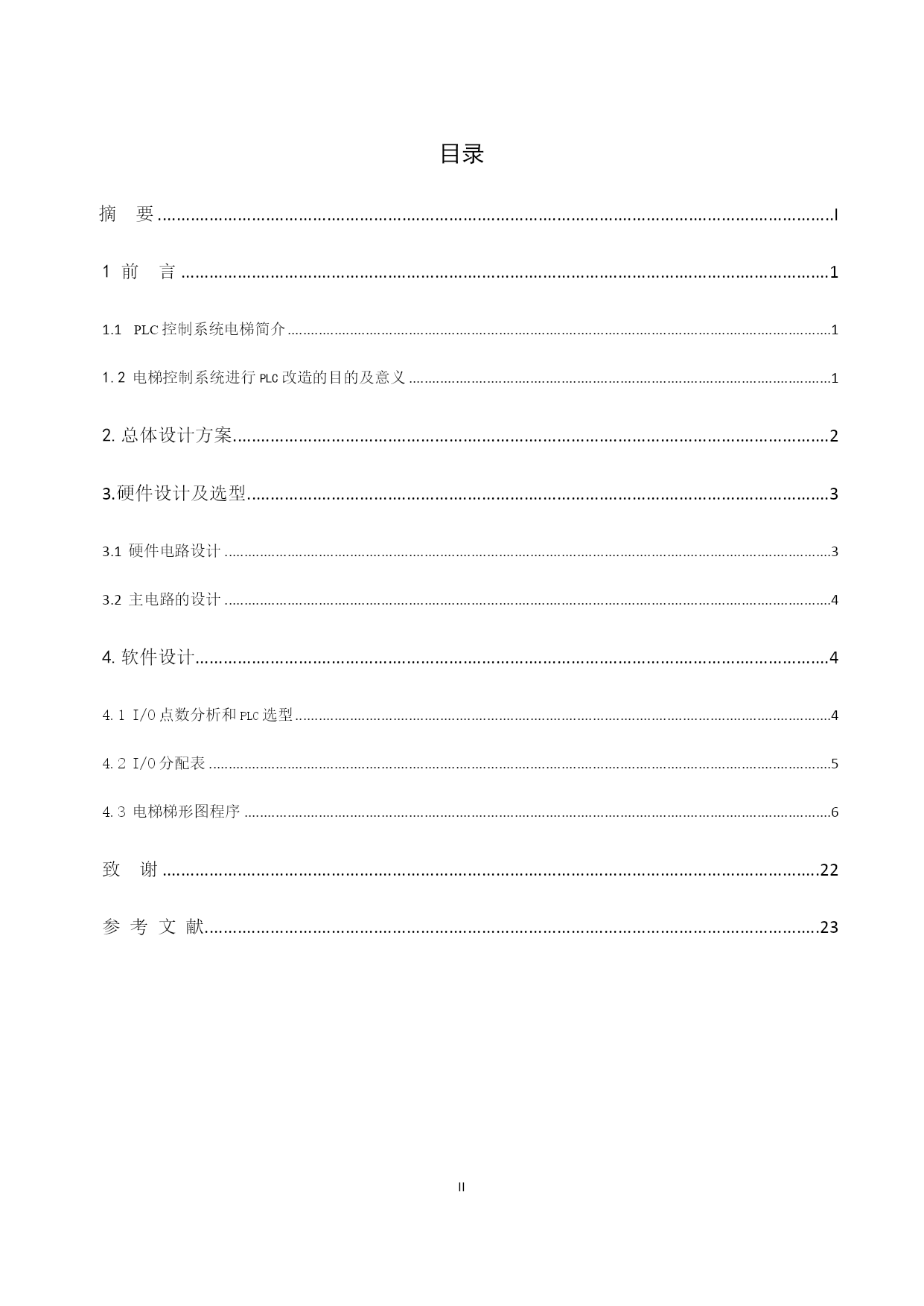

PAGE\*MERGEFORMATIIPAGE\*MERGEFORMATI摘要PLC（可编程控制器）作为一种工业控制微型计算机，它以其编程方便、操作简单尤其是它的高可靠性等优点，再工业生产过程中得到了广泛的应用。它应用到规模集成电路，微型技术和通讯技术的发展成果逐渐形成了具有多种优点和微型、中型、大型、超大型等各种规格的系列产品，应用于从继电器控制系统到监控计算机之间的许多控制领域。随着社会的不断发展，楼房越来越高，而电梯成为了高层楼房的必须设备。电梯从手柄开关操纵电梯、按钮控制电梯发展到了现在的群控电梯，为高层运输做出了不可磨灭的贡献。Plc在电梯控制上的应用只要体现在它的逻辑开关控制功能。由于PLC具有逻辑运算，计数和定时以及数据输入输出的功能。在电梯控制过程中，各种逻辑开关控制与PLC很好的结合，很好的实现了对电梯的控制。PLC控制电梯有如下的特点：1，可靠性高，PLC的平均无故障时间一般可达3-5万小时。而且能在工业环境下可靠的工作；2：编程简单，PLC最常用的编程语言是梯形图语言。这种编程语言形象直观，容易掌握，当工作流程需要改变时，可以现场改变程序，使用方便灵活；3：体积小、结构紧凑、安装维修方便。关键词：电梯，PLC，变频器，传感器，继电器。目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc245534596"摘要PAGEREF_Toc245534596\hIHYPERLINK\l"_Toc245534597"1前言PAGEREF_Toc245534597\h1HYPERLINK\l"_Toc245534598"1.1plc控制系统电梯简介PAGEREF_Toc245534598\h1HYPERLINK\l"_Toc245534599"1.2电梯控制系统进行plc改造的目的及意义PAGEREF_Toc245534599\h1HYPERLINK\l"_Toc245534600"2.总体设计方案PAGEREF_Toc245534600\h2HYPERLINK\l"_Toc245534601"3.硬件设计及选型PAGEREF_Toc245534601\h3HYPERLINK\l"_Toc245534602"3.1硬件电路设计PAGEREF_Toc245534602\h3HYPERLINK\l"_Toc245534603"3.2主电路的设计PAGEREF_Toc245534603\h4HYPERLINK\l"_Toc245534604"4.软件设计PAGEREF_Toc245534604\h4HYPERLINK\l"_Toc245534605"4.1I/O点数分析和plc选型PAGEREF_Toc245534605\h4HYPERLINK\l"_Toc245534606"4.2I/O分配表PAGEREF_Toc245534606\h5HYPERLINK\l"_Toc245534607"4.3电梯梯形图程序PAGEREF_Toc245534607\h6HYPERLINK\l"_Toc245534608"致谢PAGEREF_Toc245534608\h22HYPERLINK\l"_Toc245534609"参考文献PAGEREF_Toc245534609\h23PAGE\*MERGEFORMAT22PAGE\*MERGEFORMAT231前言1.1plc控制系统电梯简介人类利用升降工具运输货物、人员的历史非常悠久。早在公元前2600年埃及人在建造金字塔时就使用了原始的升降系统，这套系统的基本原理至今仍然没有变化：即一个平衡物下降的同时，负载平台上升。生活在继续，科技在发展，电梯也在进步。150年来，电梯的材质由黑白道彩色，样式由直式道斜式，在操纵控制方面更是步步出新—手柄开关操纵、按钮控制、信号控制、集选控制、人机对话等等，多台电梯还出现了并联控制，智能群控。如今，在我国任何一个城市，电梯都在被广泛的应用着。电梯给人们的生活带来了便利，也为我国的现代化建设的加速发展提供了强大的保障。电梯控制系统分有继电器控制系统电梯和plc控制系统电梯。生活中使用最多的是plc控制系统电梯。1.2电梯控制系统进行plc改造的目的及意义电梯作为现代智能建筑内的代步工具，越来越显示它的重要作用，为了适应电梯的迅速发展，由plc控制代替传统的继电器控制已成为发展的定局。Plc是集计算机控制、自动控制技术、通信技术为一体的新型
