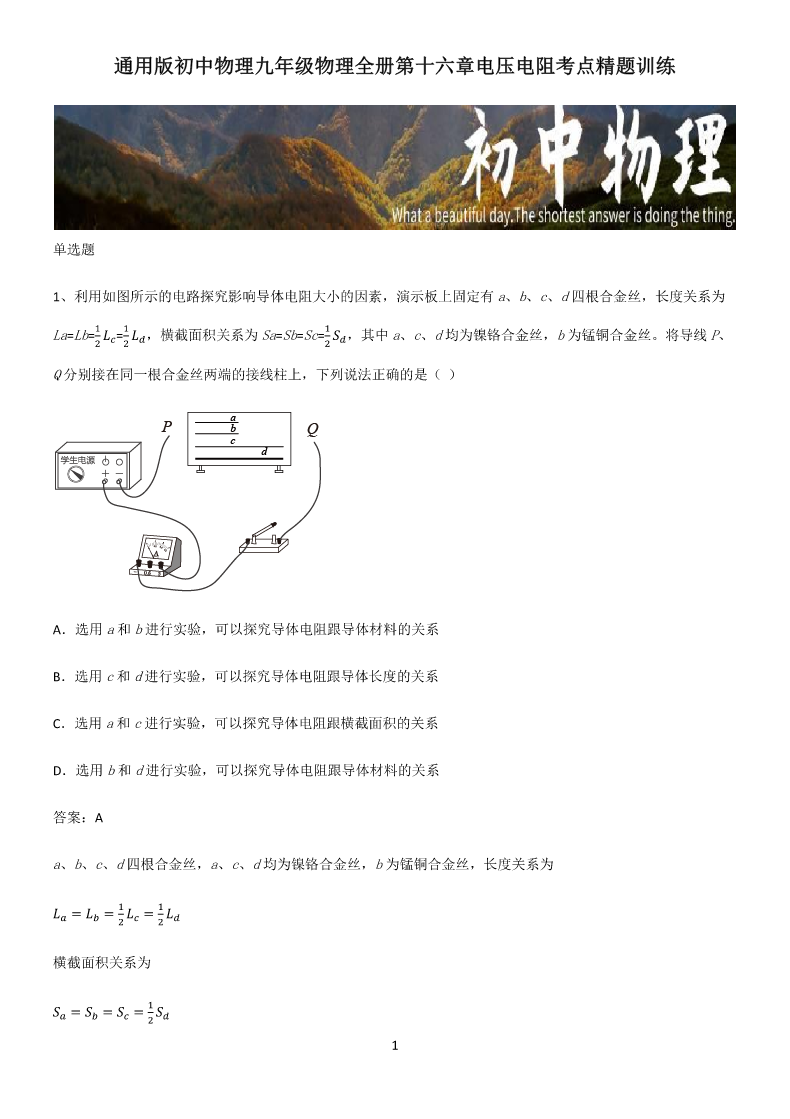

通用版初中物理九年级物理全册第十六章电压电阻考点精题训练单选题1、利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为111La=Lb=퐿=퐿，横截面积关系为Sa=Sb=Sc=푆，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、2푐2푑2푑Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（）A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系答案：Aa、b、c、d四根合金丝，a、c、d均为镍铬合金丝，b为锰铜合金丝，长度关系为11퐿=퐿=퐿=퐿푎푏2푐2푑横截面积关系为1푆=푆=푆=푆푎푏푐2푑1A．选用a和b进行实验，a和b长度相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟导体材料的关系，故A正确；B．选用c和d进行实验，c和d长度相同，横截面不相同，材料相同，因此根据控制变量法，可以探究导体电阻跟导体横截面的关系，故B错误；C．选用a和c进行实验，a和c长度不相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟长度的关系，故C错误；D．选用b和d进行实验，b和d长度不相同，横截面不相同，材料不同，有多个变量，无法得出结果，故D错误。故选A。2、如图所示是某同学探究串联电路的电压规律所连接的电路。闭合开关后，发现小灯泡L1不发光，但小灯泡L2正常发光，且电压表有示数。下列说法正确的是（）A．电压表测量的是小灯泡L2两端的电压B．小灯泡L1不发光可能是小灯泡L1断路C．将导线①的左端改接到a接线柱，闭合开关后电压表会被短路D．要测量L1两端的电压，可以直接将导线②的上端改接到a接线柱答案：AA．由图可知，两个灯泡串联，电压表和L2并联，电压表测量L2两端的电压，故A正确；B．如果小灯泡L1断路，整个电路断路，小灯泡L2不能发光，电压表的示数为零，故B错误；C．小灯泡L1不发光，但小灯泡L2正常发光，电压表有示数，说明电路是通路，可能灯泡L1短路，此时电压表测2量电源电压，将导线①的左端改接到a接线柱，电压表测量电源电压，电压表不会被短路，故C错误；D．要测量L1两端的电压，可以直接将导线②的上端改接到a接线柱，会使电流从电压表的负接线柱流入，正接线柱流出，电压表的指针向左偏，故D错误。故选A。3、某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（）导体代号长度m横截面积/mm2材料①1.00.2锰铜②1.00.4锰铜③0.50.4锰铜④1.00.4镍铬合金A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④答案：DAB．为检验“导体电阻跟导体长度有关”的猜想，应控制导体的材料和横截面积相同，长度不同，应选用导体②和③，故AB错误；C．为检验“导体电阻跟导体横截面积有关”的猜想，应控制导体的材料和长度相同，横截面积不同，应选用导体①和②，故C错误；D．为检验“导体电阻跟导体材料有关”的猜想，应控制导体的长度和横截面积相同，材料不同，应选用导体②与④，故D正确、故选D。4、如图所示电路中，开关S断开时，电压表，电流表均无示数；S闭合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（）3A．电阻푅1断路B．电阻푅2断路C．电阻푅2短路D．电阻푅3断路答案：DBC．开关S断开时，三电阻串联，电流表和电压表均无示数，说明断路，而电压表没有示数，说明R1或者R3断路，故BC错误；AD．由于电路中仅有一处故障，S闭合时，只有R1接入电路，电流表有示数，说明电阻R1正常，电压表没有接入电路，故没有示数，故电阻R1正常，电阻R3断路，故A错误，D正确。故选D。5、在如图所示的电路中，当开关S闭合后，电压表示数为6.3V；当开关S断开时，电压表示数为2.5V，则开关S断开时，灯L1和L2两端的电压分别为（）A．3.8V、2.5VB．3.8V、6.3VC．2.5V、3.8VD．6.3V、2.5V答案：A当开关闭合
