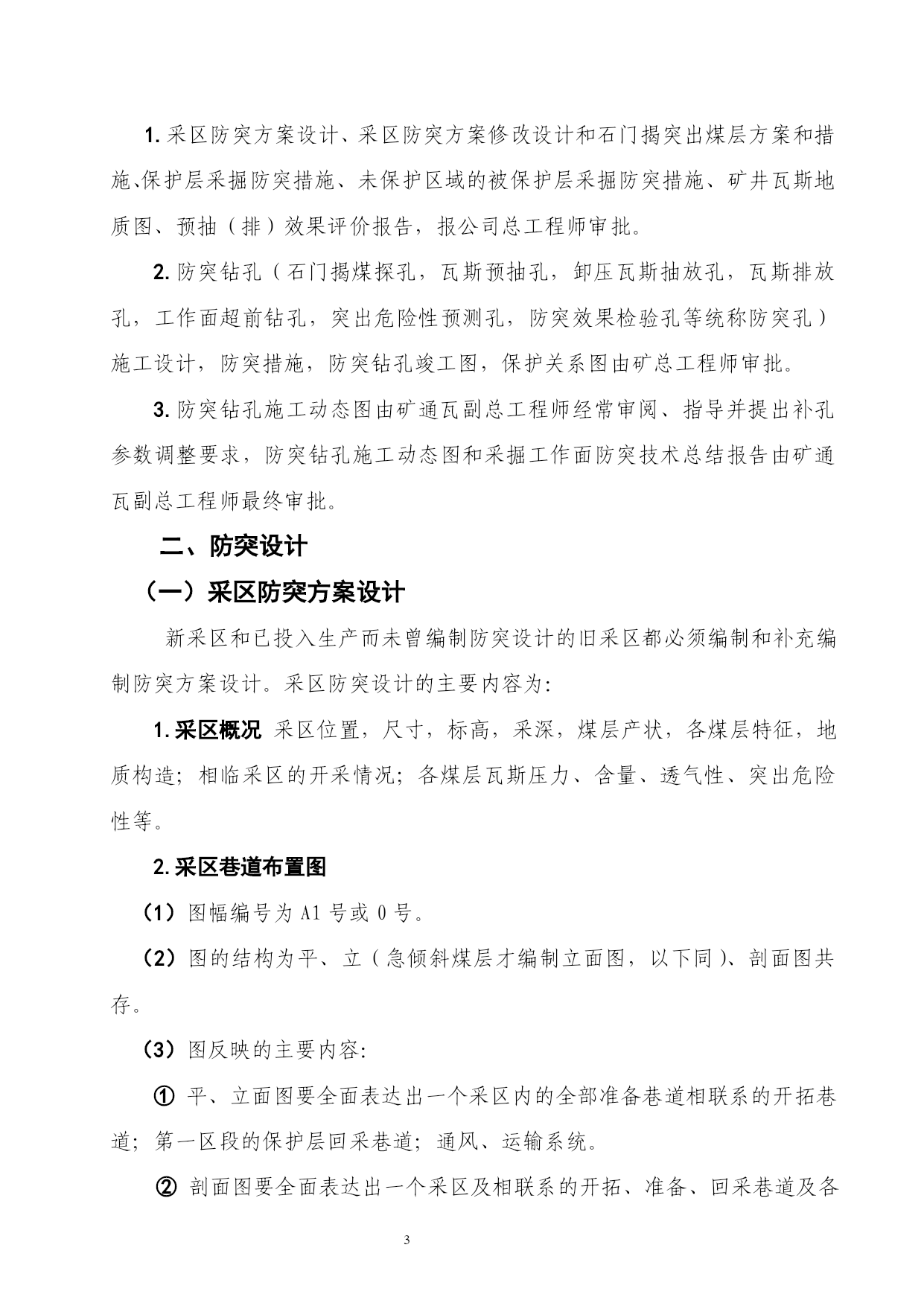

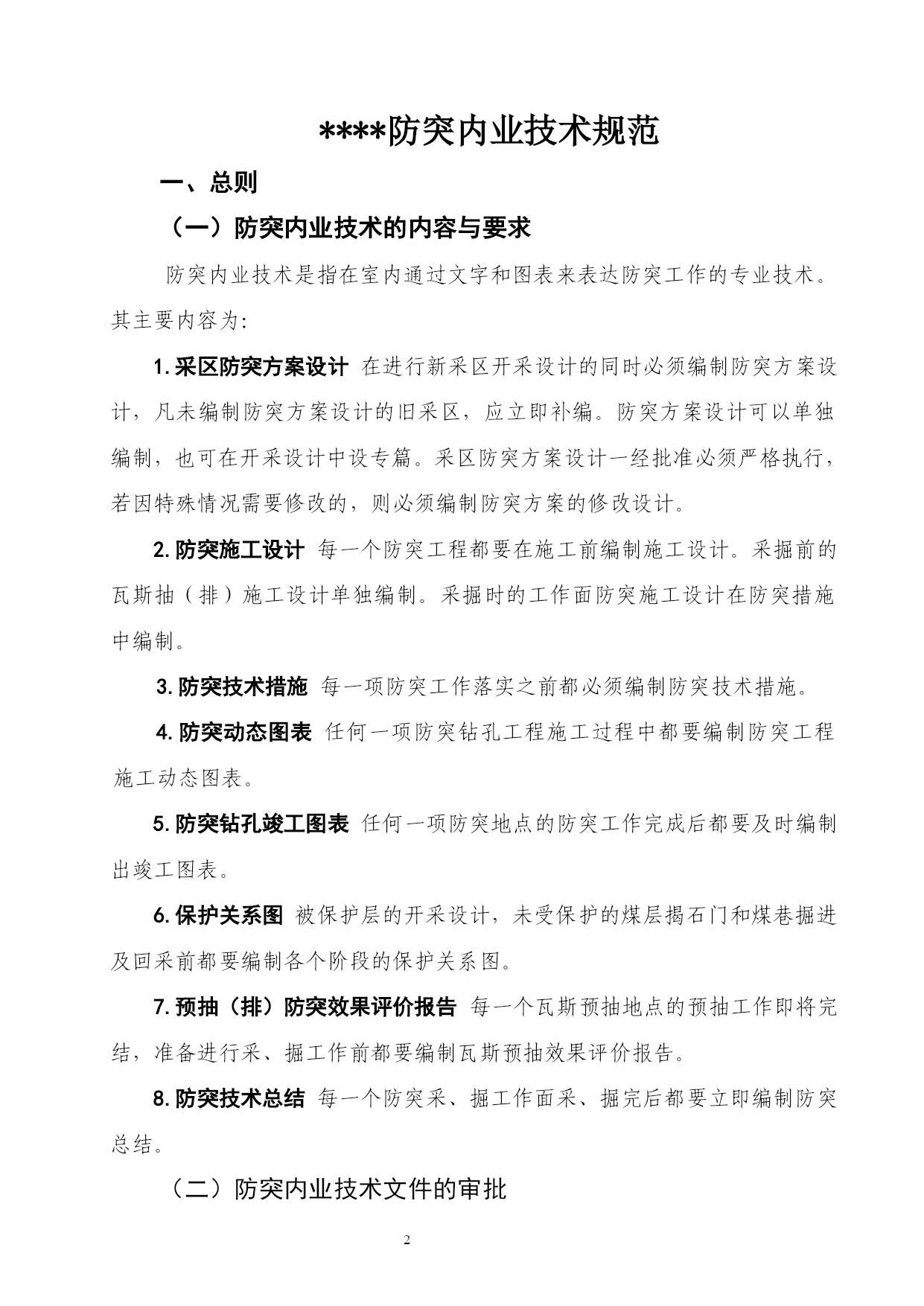

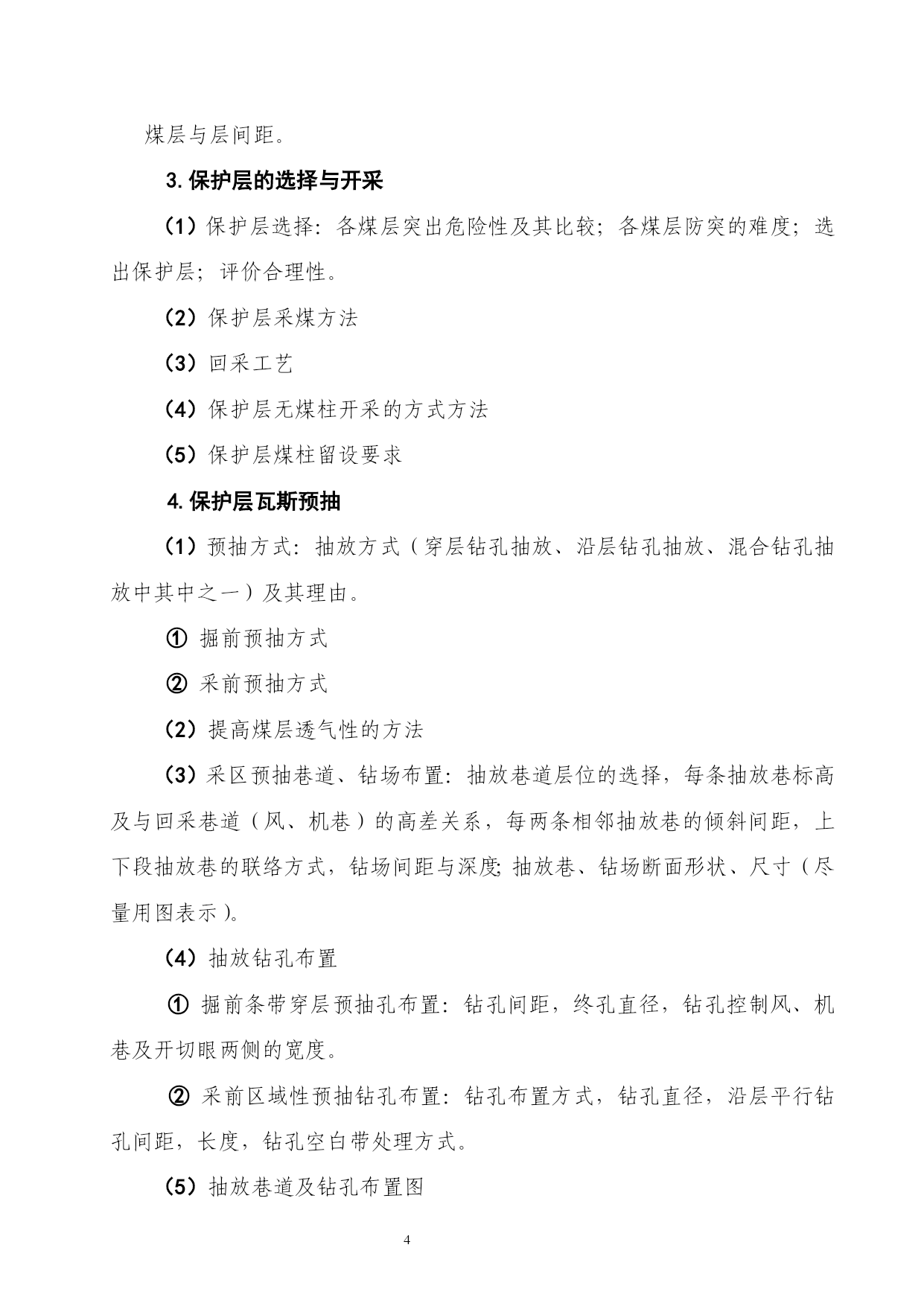

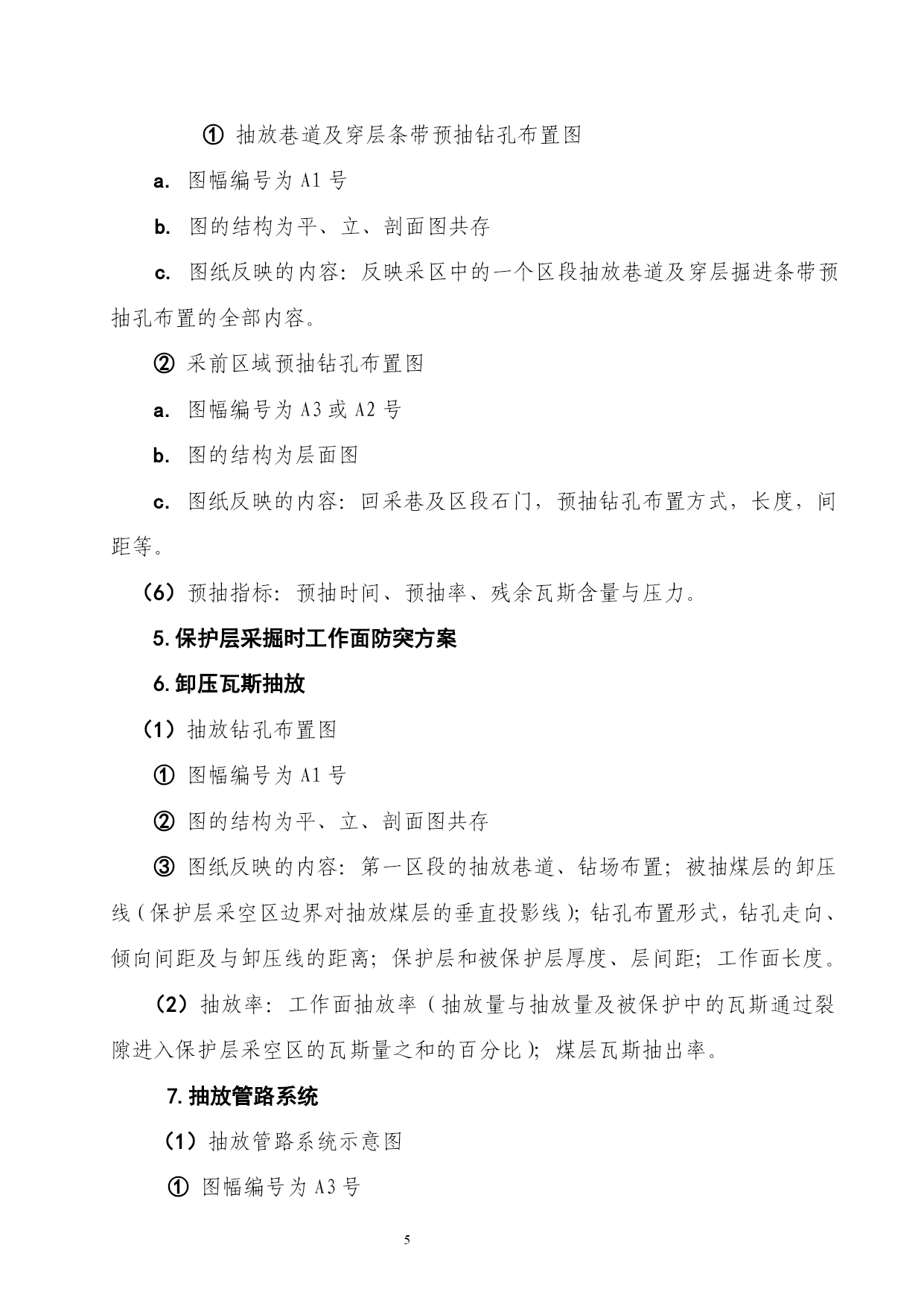

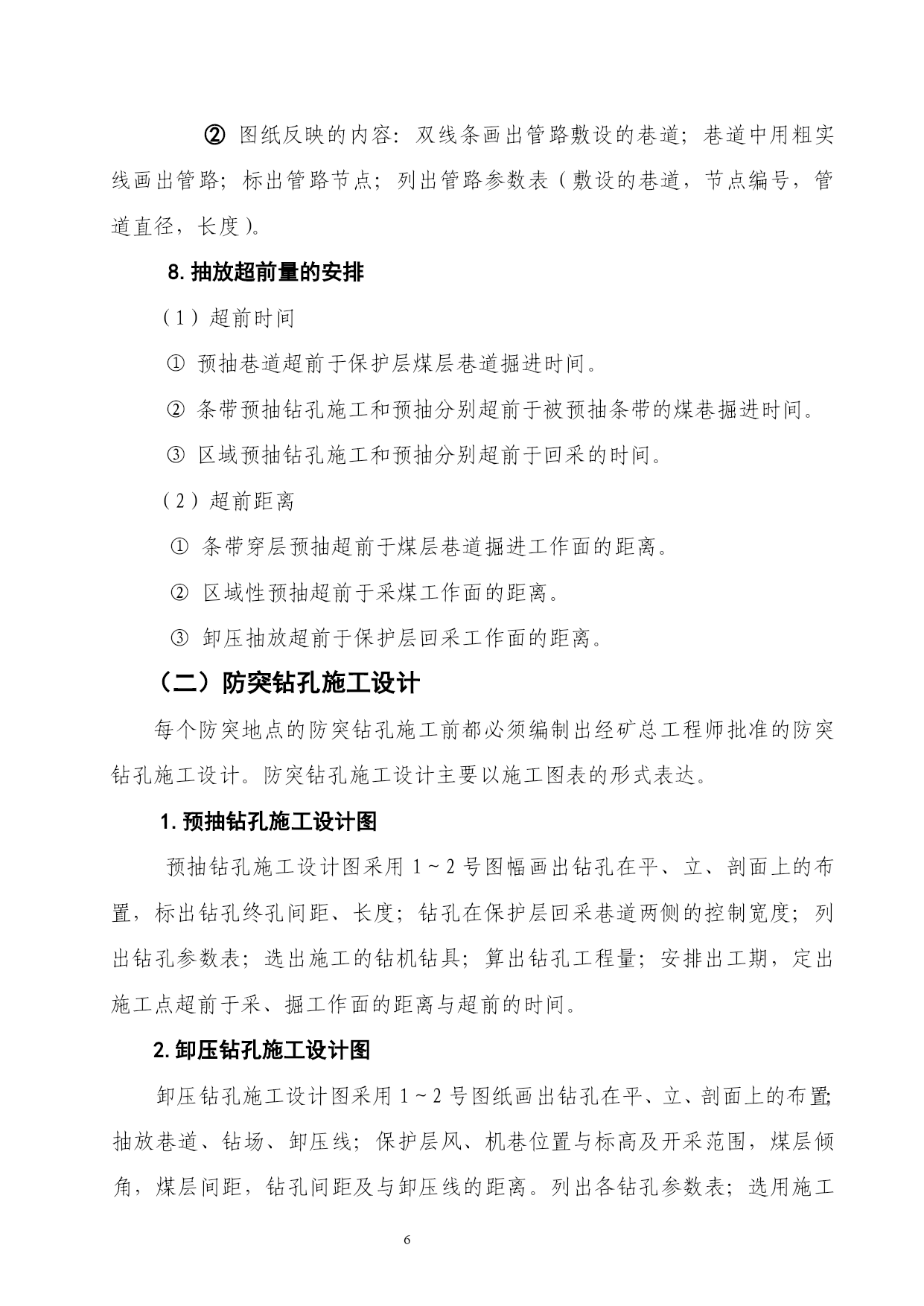

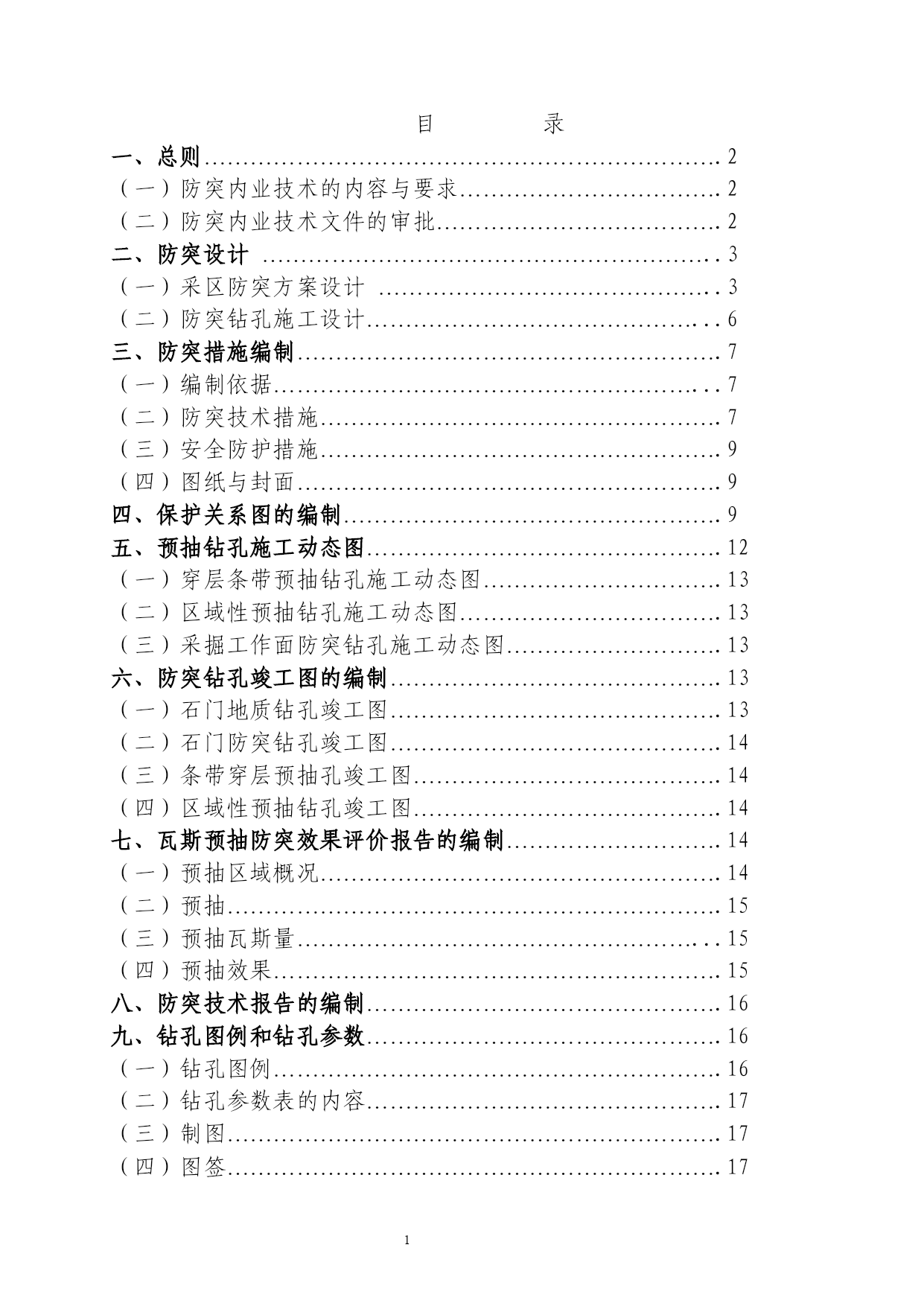

重庆****防突内业技术规范重庆****有限责任公司二00七年十月目录一、总则………………………………………………………….2（一）防突内业技术的内容与要求…………………………….2（二）防突内业技术文件的审批……………………………….2二、防突设计…………………………………………………..3（一）采区防突方案设计……………………………………..3（二）防突钻孔施工设计……………………………………...6三、防突措施编制……………………………………………….7（一）编制依据………………………………………………...7（二）防突技术措施…………………………………………….7（三）安全防护措施…………………………………………….9（四）图纸与封面……………………………………………….9四、保护关系图的编制………………………………………….9五、预抽钻孔施工动态图……………………………………….12（一）穿层条带预抽钻孔施工动态图………………………….13（二）区域性预抽钻孔施工动态图…………………………….13（三）采掘工作面防突钻孔施工动态图……………………….13六、防突钻孔竣工图的编制…………………………………….13（一）石门地质钻孔竣工图…………………………………….13（二）石门防突钻孔竣工图…………………………………….14（三）条带穿层预抽孔竣工图………………………………….14（四）区域性预抽钻孔竣工图………………………………….14七、瓦斯预抽防突效果评价报告的编制……………………….14（一）预抽区域概况…………………………………………….14（二）预抽……………………………………………………….15（三）预抽瓦斯量……………………………………………...15（四）预抽效果………………………………………………….15八、防突技术报告的编制……………………………………….16九、钻孔图例和钻孔参数……………………………………….16（一）钻孔图例………………………………………………….16（二）钻孔参数表的内容……………………………………….17（三）制图……………………………………………………….17（四）图签……………………………………………………….17****防突内业技术规范一、总则（一）防突内业技术的内容与要求防突内业技术是指在室内通过文字和图表来表达防突工作的专业技术。其主要内容为：1.采区防突方案设计在进行新采区开采设计的同时必须编制防突方案设计，凡未编制防突方案设计的旧采区，应立即补编。防突方案设计可以单独编制，也可在开采设计中设专篇。采区防突方案设计一经批准必须严格执行，若因特殊情况需要修改的，则必须编制防突方案的修改设计。2.防突施工设计每一个防突工程都要在施工前编制施工设计。采掘前的瓦斯抽（排）施工设计单独编制。采掘时的工作面防突施工设计在防突措施中编制。3.防突技术措施每一项防突工作落实之前都必须编制防突技术措施。4.防突动态图表任何一项防突钻孔工程施工过程中都要编制防突工程施工动态图表。5.防突钻孔竣工图表任何一项防突地点的防突工作完成后都要及时编制出竣工图表。6.保护关系图被保护层的开采设计，未受保护的煤层揭石门和煤巷掘进及回采前都要编制各个阶段的保护关系图。7.预抽（排）防突效果评价报告每一个瓦斯预抽地点的预抽工作即将完结，准备进行采、掘工作前都要编制瓦斯预抽效果评价报告。8.防突技术总结每一个防突采、掘工作面采、掘完后都要立即编制防突总结。（二）防突内业技术文件的审批1.采区防突方案设计、采区防突方案修改设计和石门揭突出煤层方案和措施、保护层采掘防突措施、未保护区域的被保护层采掘防突措施、矿井瓦斯地质图、预抽（排）效果评价报告，报公司总工程师审批。2.防突钻孔（石门揭煤探孔，瓦斯预抽孔，卸压瓦斯抽放孔，瓦斯排放孔，工作面超前钻孔，突出危险性预测孔，防突效果检验孔等统称防突孔）施工设计，防突措施，防突钻孔竣工图，保护关系图由矿总工程师审批。3.防突钻孔施工动态图由矿通瓦副总工程师经常审阅、指导并提出补孔参数调整要求，防突钻孔施工动态图和采掘工作面防突技术总结报告由矿通瓦副总工程师最终审批。二、防突设计（一）采区防突方案设计新采区和已投入生产而未曾编制防突设计的旧采区都必须编制和补充编制防突方案设计。采区防突设计的主要内容为：1.采区概况采区位置，尺寸，标高，采深，煤层产状，各煤层特征，地质构造；相临采区的开采情况；各煤层瓦斯压力、含量、透气性、突出危险性等。2.采区巷道布置图（1）图幅编号为A1号或0号。（2）图的结构为平、
