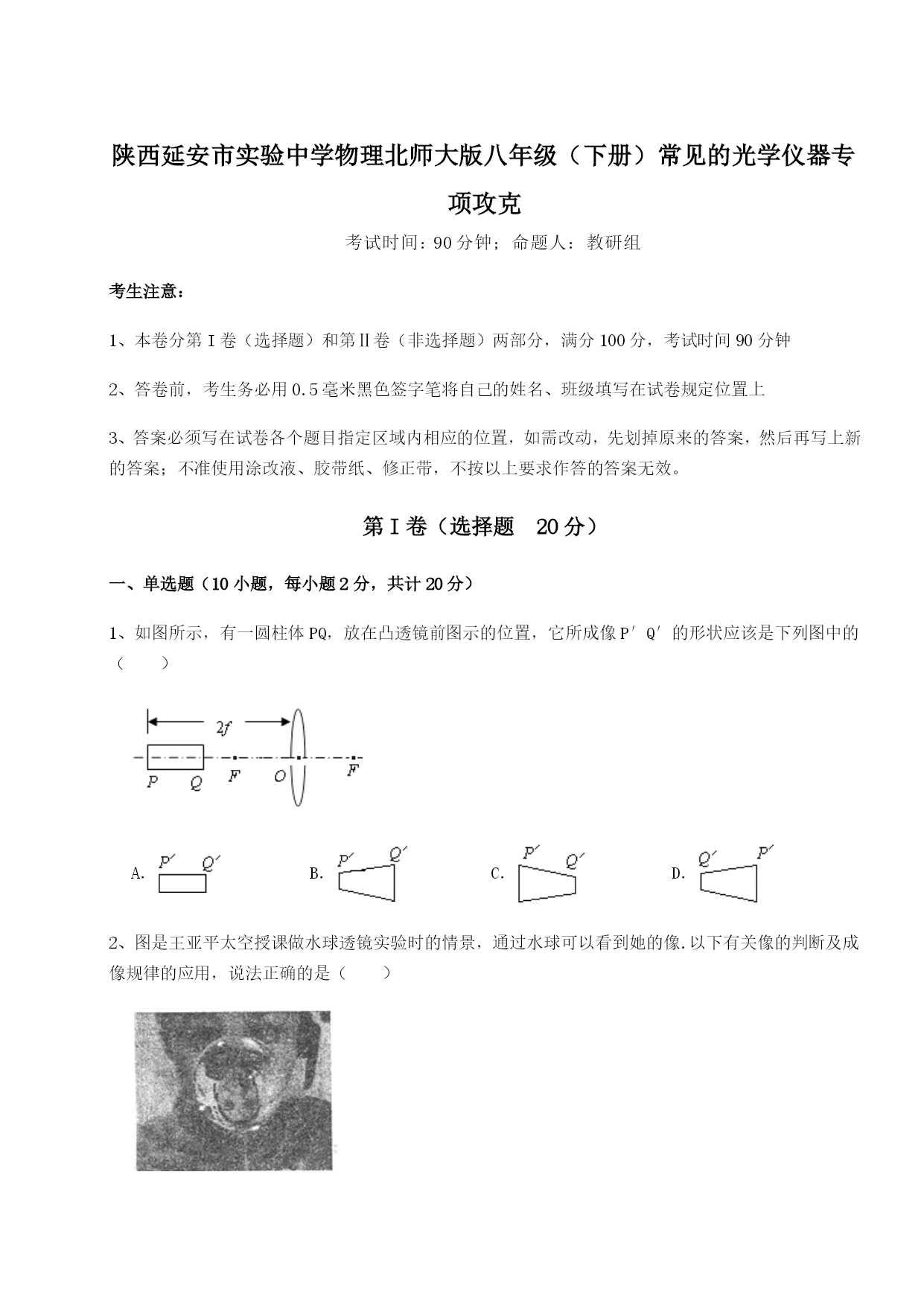

陕西延安市实验中学物理北师大版八年级（下册）常见的光学仪器专项攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．2、图是王亚平太空授课做水球透镜实验时的情景，通过水球可以看到她的像.以下有关像的判断及成像规律的应用，说法正确的是（）A．虚像照相机B．实像照相机C．虚像幻灯机D．实像幻灯机3、把物体放在离凸透镜30cm处时，在透镜的另一侧光屏上，得到物体倒立、缩小的实像，这个透镜的焦距可能是（）A．10cmB．20cmC．25cmD．30cm4、烛焰通过焦距为10cm的甲凸透镜在光屏上成清晰的像，如图所示．现用焦距为5cm的乙凸透镜替换甲，不改变蜡烛和凸透镜的位置，关于乙凸透镜的成像情况，正确的说法是（）A．要在光屏上成清晰的像，光屏应向左移动B．要在光屏上成清晰的像，光屏应向右移动C．移动光屏，可以得到一个清晰放大的实像D．移动光屏，可以得到一个清晰放大的虚像5、如图，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像，若“取下”近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下应将光屏（）A．靠近透镜B．远离透镜C．靠近透镜或远离透镜都可以D．保持在原来位置6、一个物体放在凸透镜前20cm处时，在透镜另一侧光屏上找到一个清晰的等大的像，现将物体移动至凸透镜前15cm处时，移动光屏能找到（）A．倒立缩小的实像B．倒立放大的实像C．倒立放大的虚像D．正立放大的虚像7、我市在重要的位置都安装了“电子眼”，形成“天网”。关于“电子眼”的光学知识说法正确的是（）A．“电子眼”的镜头是凹透镜B．“电子眼”形成的像是正立的实像C．物体距离“电子眼”越远，所成像越小D．“电子眼”成像原理与显微镜物镜成像原理相同8、小刚通过显微镜观察洋葱表皮细胞，显微镜有5×和10×两种，物镜有10×和40×两种，下列组合中，观察细胞数目最少的是（）A．目镜5×，物镜10×B．目镜10×，物镜10×C．目镜5×，物镜40×D．目镜10×，物镜40×9、为了规范交通行为，南宁市公安部门在很多路口安装监控摄像头，如图所示，它可以拍下违章行驶或发生交通事故时的现场照片．拍照时，摄像头的镜头相当于一个（）A．凸透镜，成放大的实像B．凸透镜，成缩小的实像C．凹透镜，成放大的虚像D．凹透镜，成缩小的虚像10、一凸透镜焦距为6cm．若将物体放在此透镜前15cm处，可得到（)A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的实像D．正立、放大的虚像第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示的透镜是透镜，用这种透镜制作的眼镜可以用于矫正眼．（选填“近视”或“远视”）2、如图甲所示，小文在探究凸透镜成像规律时，将凸透镜A固定在光具座上保持位置不变，使烛焰在光屏上成清晰的像。把烛焰与光屏的位置对换后，在光屏上将观察到倒立、（选填“放大”、“缩小”或“等大”）的实像。小文将光屏先后放在如图乙所示位置，在光屏上能观察到大小相等的光斑，凸透镜B的焦距为cm。3、如图2所示为女航天员王亚平太空授课的情景，图中水球相当于凸透镜，假设水球的焦距为f，则此时看到的像是（选填“实像”或“虚像”），王亚平到水球的距离u应2f（选填“大于”“等于”或“小于”）4、一凸透镜的焦距是50cm，则用该透镜制作的眼镜的度数是．5、如图所示是两束激光分别射向并通过两透镜的传播路径。由图可知，甲是（选填“凸”或“凹”）透镜，乙是（选填“凸”或“凹”）透镜，（选填“甲”或“乙”）透镜可用于近视眼的矫正。6、如图所示，刻度尺斜插入装有水的圆柱形玻璃杯中，水中部分刻度看起来比水面上刻度要（选填“稀疏”、“密集”或“不变”），水中部分看起来比水面上的部分要粗一些，这是因为盛水的圆柱形玻璃杯相当于（选填“凹”或“凸”）透镜。该透镜在日常生活中常用来矫正（选填“近视眼”或“远视眼”）。7、如图所示，来自物点A的光线经过眼睛的晶状体成像在视网膜后面的B点．要使像靠近视网膜，物点A应该向（选填“左”或“右”）移动；要使像成在视网膜
