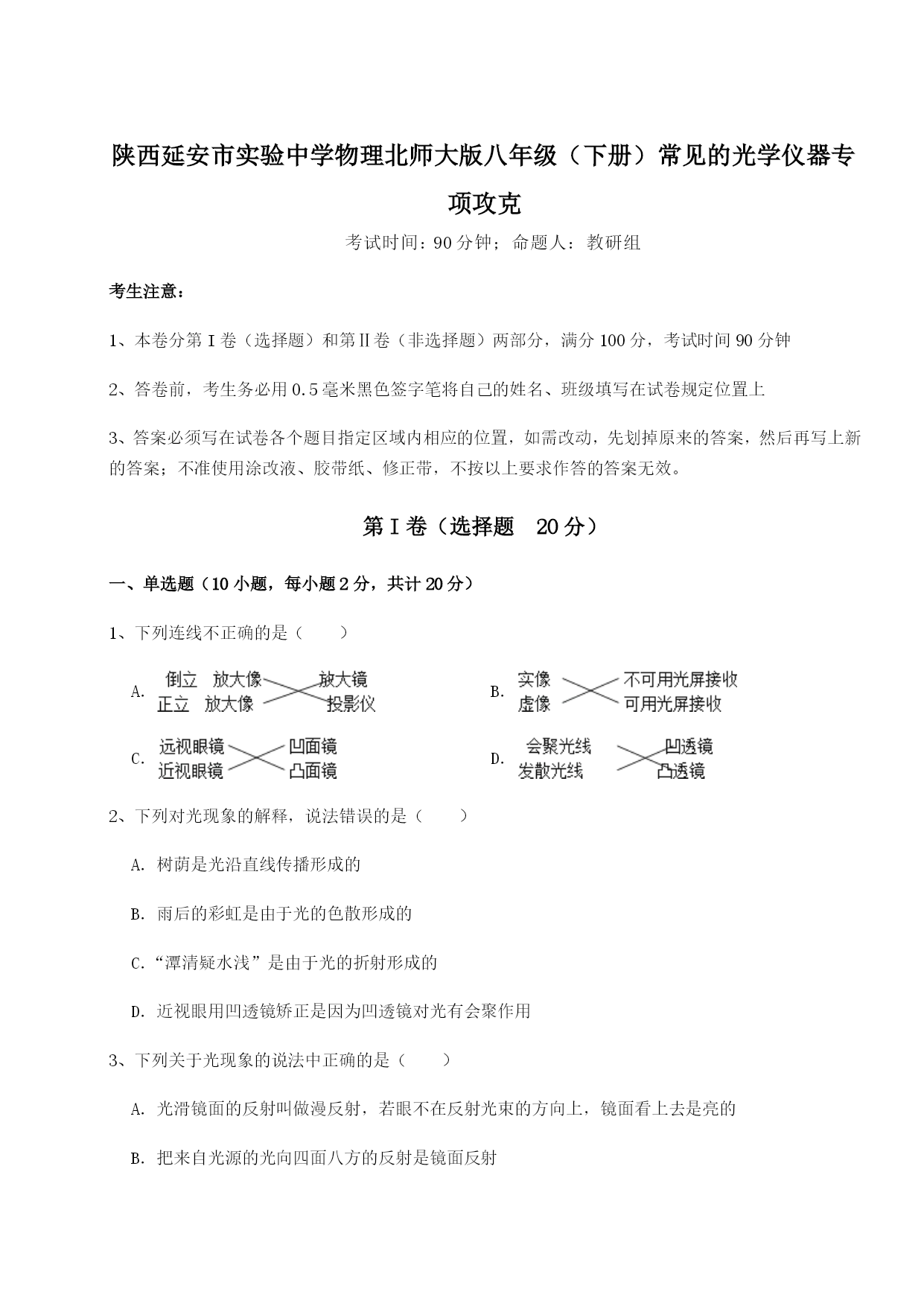

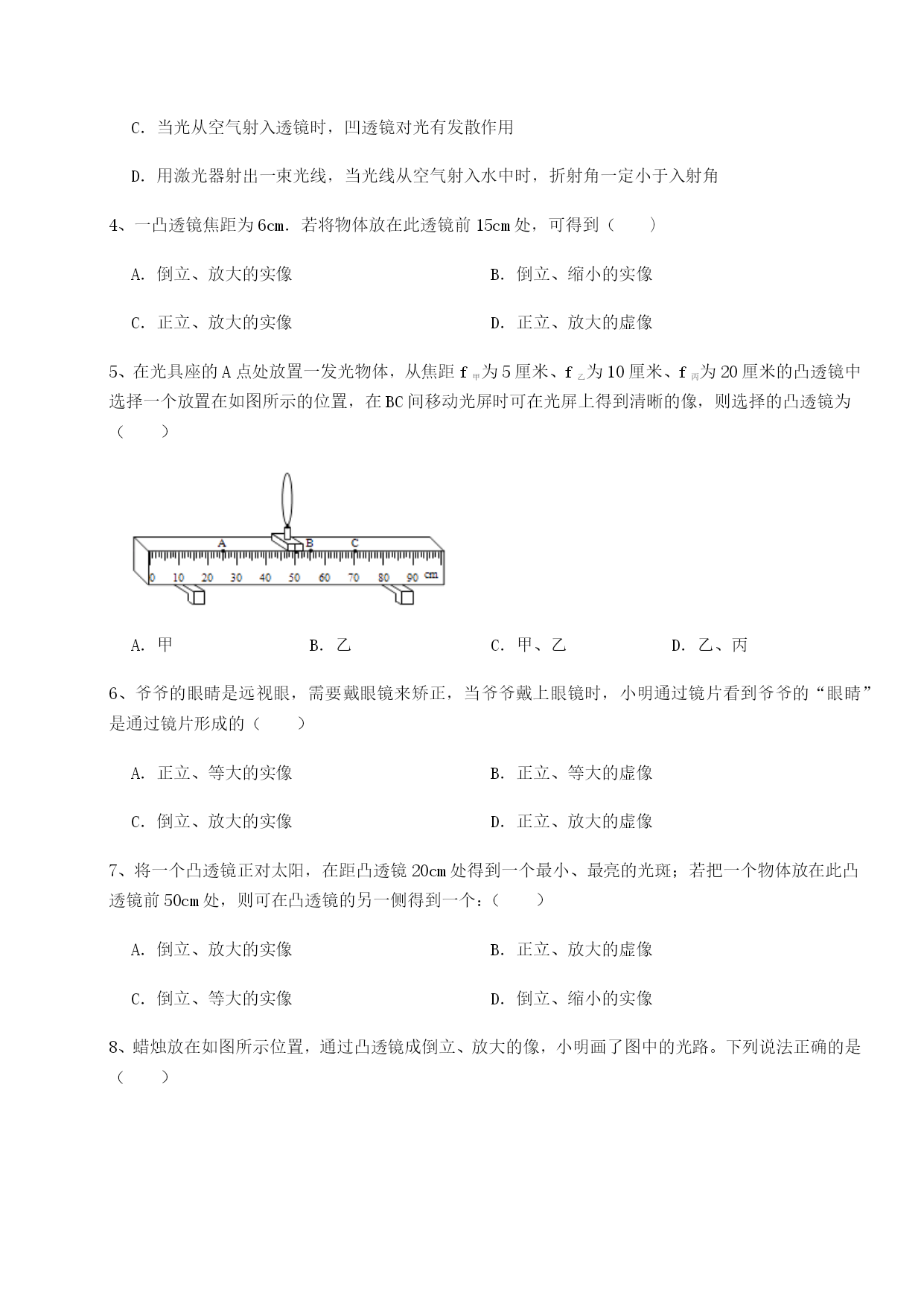

陕西延安市实验中学物理北师大版八年级（下册）常见的光学仪器专项攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列连线不正确的是（）A．B．C．D．2、下列对光现象的解释，说法错误的是（）A．树荫是光沿直线传播形成的B．雨后的彩虹是由于光的色散形成的C．“潭清疑水浅”是由于光的折射形成的D．近视眼用凹透镜矫正是因为凹透镜对光有会聚作用3、下列关于光现象的说法中正确的是（）A．光滑镜面的反射叫做漫反射，若眼不在反射光束的方向上，镜面看上去是亮的B．把来自光源的光向四面八方的反射是镜面反射C．当光从空气射入透镜时，凹透镜对光有发散作用D．用激光器射出一束光线，当光线从空气射入水中时，折射角一定小于入射角4、一凸透镜焦距为6cm．若将物体放在此透镜前15cm处，可得到（)A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的实像D．正立、放大的虚像5、在光具座的A点处放置一发光物体，从焦距f甲为5厘米、f乙为10厘米、f丙为20厘米的凸透镜中选择一个放置在如图所示的位置，在BC间移动光屏时可在光屏上得到清晰的像，则选择的凸透镜为（）A．甲B．乙C．甲、乙D．乙、丙6、爷爷的眼睛是远视眼，需要戴眼镜来矫正，当爷爷戴上眼镜时，小明通过镜片看到爷爷的“眼睛”是通过镜片形成的（）A．正立、等大的实像B．正立、等大的虚像C．倒立、放大的实像D．正立、放大的虚像7、将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的光斑；若把一个物体放在此凸透镜前50cm处，则可在凸透镜的另一侧得到一个：（）A．倒立、放大的实像B．正立、放大的虚像C．倒立、等大的实像D．倒立、缩小的实像8、蜡烛放在如图所示位置，通过凸透镜成倒立、放大的像，小明画了图中的光路。下列说法正确的是（）A．小明画的光路是正确的B．透镜的焦距等于20cmC．透镜的焦距小于10cm大于5cmD．透镜的焦距大于10cm小于20cm9、如图在探究凸透镜成像规律时，蜡烛与光屏分置于凸透镜两侧，保持凸透镜的位置不变，先后把蜡烛分别放在如图所示的a、b、c、d四点，并调整光屏的位置，要想在光屏上得到最大的像；蜡烛应放置的点是（）A．a点B．b点C．c点D．d点10、如图，F是透镜的焦点，其中正确的光路图是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图甲所示是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片．摄像头的镜头相当于一个透镜，它的工作原理与(选填“照相机”、“投影仪”或“放大镜”)相似．如图乙和丙是一辆汽车经过路口时与一辆自行车相撞后被先后拍下的两张照片，由图可以看出汽车是逐渐(选填“靠近”或“远离”)摄像头。2、物体对眼睛的视角的大小，不仅和物体的有关，而且还和物体到的距离有关．3、人脸识别考勤机是一种新型的存储类考勤机，事先只需采集员工的面像，并建立档案，当员工上下班时站在人脸识别考勤机的识别区域内，考勤机上的镜头就会快速捕捉人脸信息并记录考勤状况。如图所示，人脸识别考勤机镜头相当于（选填“凸透镜”或“凹透镜”）；该装置的成像原理与（选填“放大镜”“幻灯机”或“照相机”）的成像原理相同。4、小聪用凸透镜观察到如图所示的现象，此时课本到凸透镜的距离在此凸透镜的，成的是正立、放大的像．5、小明同学用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，在实验过程中保持凸透镜的位置不变，请你根据所学知识回答下列问题．（1）小明一次将蜡烛、凸透镜、光屏放置在光具座上，并调整凸透镜和光屏的高度，使它们的中心跟蜡烛的中心大致在．（2）过了一段时间后，小明发现烛焰在光屏上的像偏高，若要使烛焰成像在光屏中心，只调节光屏，应将光屏向（选填“上”“下”）调节．（3）小明将蜡烛放在15cm的刻度线处，左右移动光屏，直到光屏上成清晰的倒立（选填“放大”“等大”“缩小”）的实像，（选填“照相机”“幻灯机”或“放大镜”）就是利用这一成像原理制成的．6、小明在房间里用焦距为10cm的凸透镜将明亮的窗户成像在一张空白纸上。根据小明的实验情况，可推测窗户距凸透镜的距离范围为，所成的像是（填成
