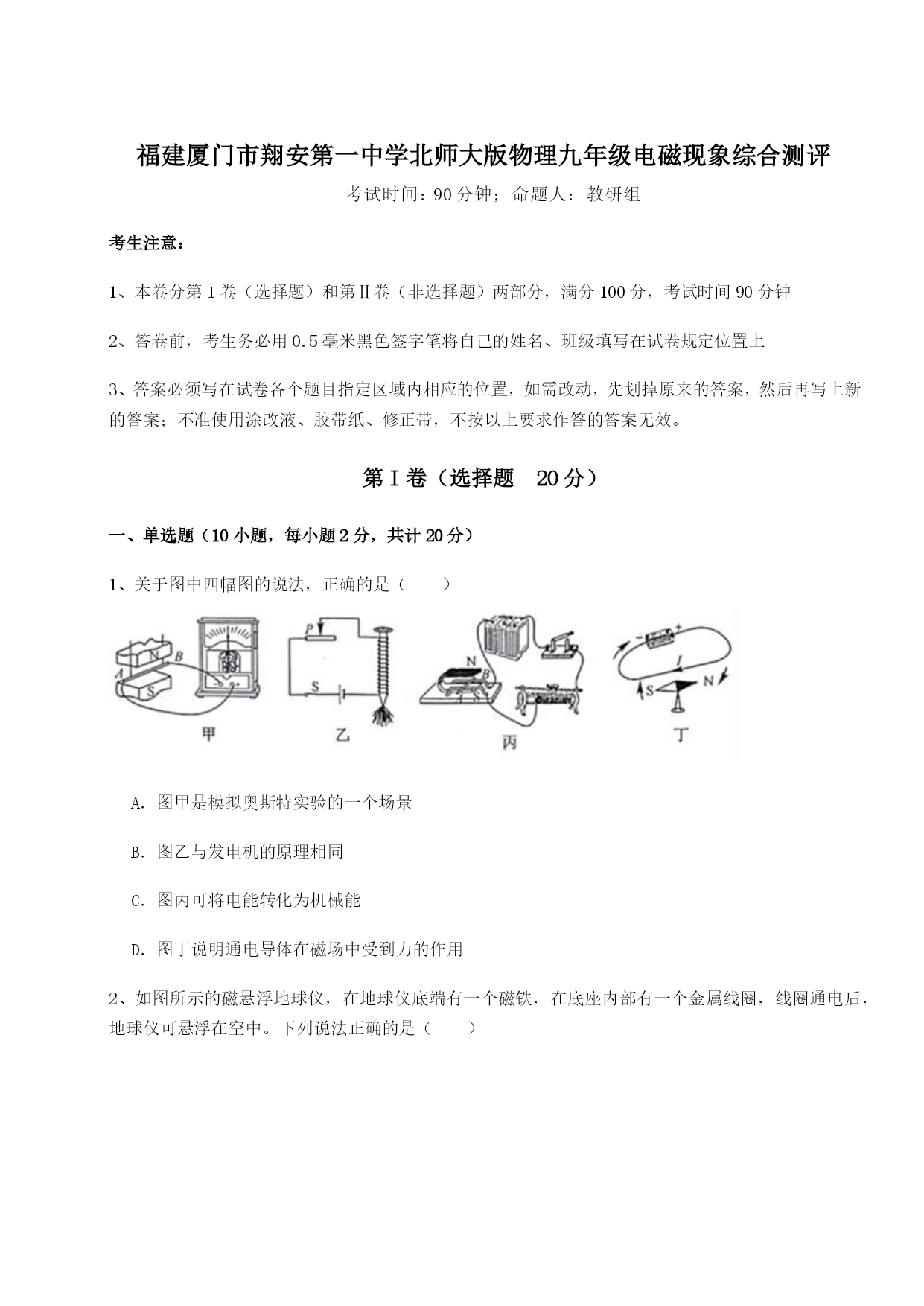

福建厦门市翔安第一中学北师大版物理九年级电磁现象综合测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、关于图中四幅图的说法，正确的是（）A．图甲是模拟奥斯特实验的一个场景B．图乙与发电机的原理相同C．图丙可将电能转化为机械能D．图丁说明通电导体在磁场中受到力的作用2、如图所示的磁悬浮地球仪，在地球仪底端有一个磁铁，在底座内部有一个金属线圈，线圈通电后，地球仪可悬浮在空中。下列说法正确的是（）A．地球仪周围存在磁场，同时也存在磁感线B．地球仪周围的磁场分布是均匀的C．地球仪周围各点的磁场方向都相同D．地球仪是利用同名磁极相互排斥的原理悬浮的3、线上授课时，教师对着麦克风说话，声音使麦克风内膜片振动，引起磁场中与膜片相连的线圈振动，线圈中就会产生电流。下列装置的工作原理与麦克风相同的是（）A．发电机B．电冰箱C．电视机D．电饭锅4、下面是演示电磁学原理及其应用的示意图，以下说法正确的是（）A．利用甲实验的原理可制成丙装置B．利用乙实验的原理可制成丁装置C．丙装置可将内能转化为电能D．丁装置可将机械能转化为电能5、关于电动自行车，下列说法不正确的是（）A．废旧电瓶会污染环境，不可随意处置B．电流具有热效应，长时间充电有火灾隐患C．车上装有电动机，其工作原理是电磁感应D．要使车加速前进，可增大通过电动机的电流6、下列电器以“磁场对通电导体具有力的作用”为工作原理的是（）A．电动机B．电饭锅C．电热水器D．电磁铁7、为探究两个通电螺线管之间的磁场情况，某实验小组同学把9个小磁针分别放在两个通电螺线管之间的9个不同点的位置上如图（a）所示，小磁针静止时N极在各位置上的指向如图（b）所示（小磁针涂黑的一端为N极）。四位同学各自画出两个通电螺线管之间的磁感线如图所示，其中正确的是（）A．B．C．D．8、很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响。以下器件中工作原理与此相似的是（）A．电磁铁B．电动机C．扬声器D．发电机9、下列装置中是电动机工作原理的是（）A．B．C．D．10、勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行交流。小文认为小琴的结论有的正确、有的错误。小琴总结的下列结论中正确的是（）A．导体中的负电荷在做定向移动时不一定产生磁场B．改变磁场的方向，通电导线在磁场中的受力方向就发生改变C．闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流D．指南针之所以指南北，是因为受到地磁场的原因第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮，则给路灯供电的电源应接在（选填ab，bc或ac）两端；如果将电阻箱R的阻值调小，则路灯比原来（选填“早一些”或“迟一些”）亮。2、虽然纯净的水是不导电的，但一般的水都能导电。根据水的导电性可以设计一种水位自动报警器，其原理如图所示｡图中的螺线管中插入了一根软铁棒，通电后磁性会更(选填“强”或“弱”)；当水位到达金属块A时，(选填“红”或“绿”)灯亮。3、如图所示.用细线悬挂的磁体AB.磁极未知。当闭合电路开关S后,磁体的B端与通电螺线管左端相互排斥,则B端是磁体的极。断开开关S,磁体静止时,B端会指向地理的(选填“北方”或“南方”)。4、人工心脏泵可短时间代替心脏工作，如图是该装置的示意图磁体固定在左侧，线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），活塞筒通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启，线圈中的电流从A流向B时，电磁铁左端是极，血液会（选填“流入”或“流出”）活塞筒，该装置工作时，线圈AB中的电流方向（选填“需要”或“不需要”）改变。5、如图所示，闭合开关后，电磁铁的左端为极，对电磁铁来说，匝数越多，通过的越大，它的磁性就越强。6、如图所示，由通电螺线管的磁感线方向可知，电流表的上端为接线柱；静止的小磁针的左端为极。7、如图所示
