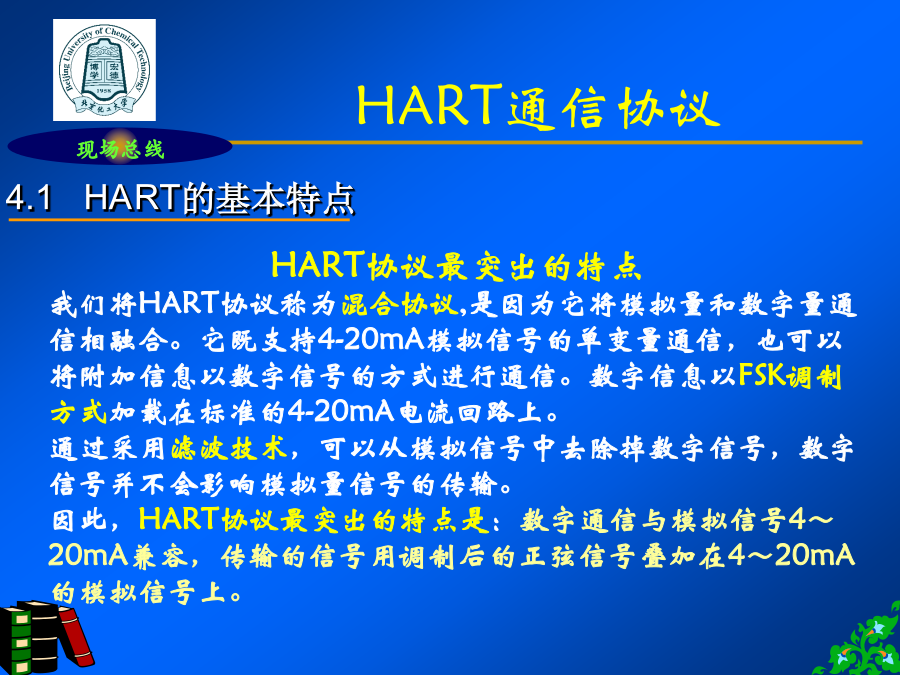

现场总线技术第四章4.1HART的基本特点4.1HART的基本特点4.1HART的基本特点4.1HART的基本特点4.2HART协议物理层技术规范4.2HART协议物理层技术规范4.2HART协议物理层技术规范4.2HART协议物理层技术规范4.3HART数据链路层技术规范3、地址每一个HART帧中，都要用到源地址和目的地址。对于长帧和短帧，地址的格式是不同的。长帧格式地址：共５个字节（４０位）。长帧格式地址建立在设备唯一标识符的基础上，设备唯一标识符标志了每个从设备或现场仪表。它分为三个部分：１、第一字节的最高位是主设备地址位，该位为１时表示第一主设备，为０时表示副主设备。２、第一字节的第六位是成组模式设备，该位为１时，表示从设备处于成组模式，为０时表示从设备没有处于成组模式。３、长地址的其他部分是设备的惟一标识符，共３８位。均为0表示广播地址。3、地址短帧格式地址：只有１字节。为保证向后兼容性，ＨART协议规定只有0号通用命令支持短帧格式。它使协议可动态地将链路上每个设备与一个短帧地址相关联。短帧地址可在链路初始化时使用，以便快速检测链路地址空间。短帧地址分四部分:最高位是主设备地址:该位为1时表示主设备,为0时表示副设备；第六位为成组模式设备位:为1时表示从设备处于成组模式,为0时,表示从设备没处于成组模式；第四、五位必须置为0；最低四位表示巡检地址。协议服务规范模型发送服务－基本的请求/回答式数据通信。主设备初始请求，从设备或成组设备为响应者。地址，顺序号，[数据]循环服务：用于成组模式下数据的循环广播4.6HART智能变送器的开发
