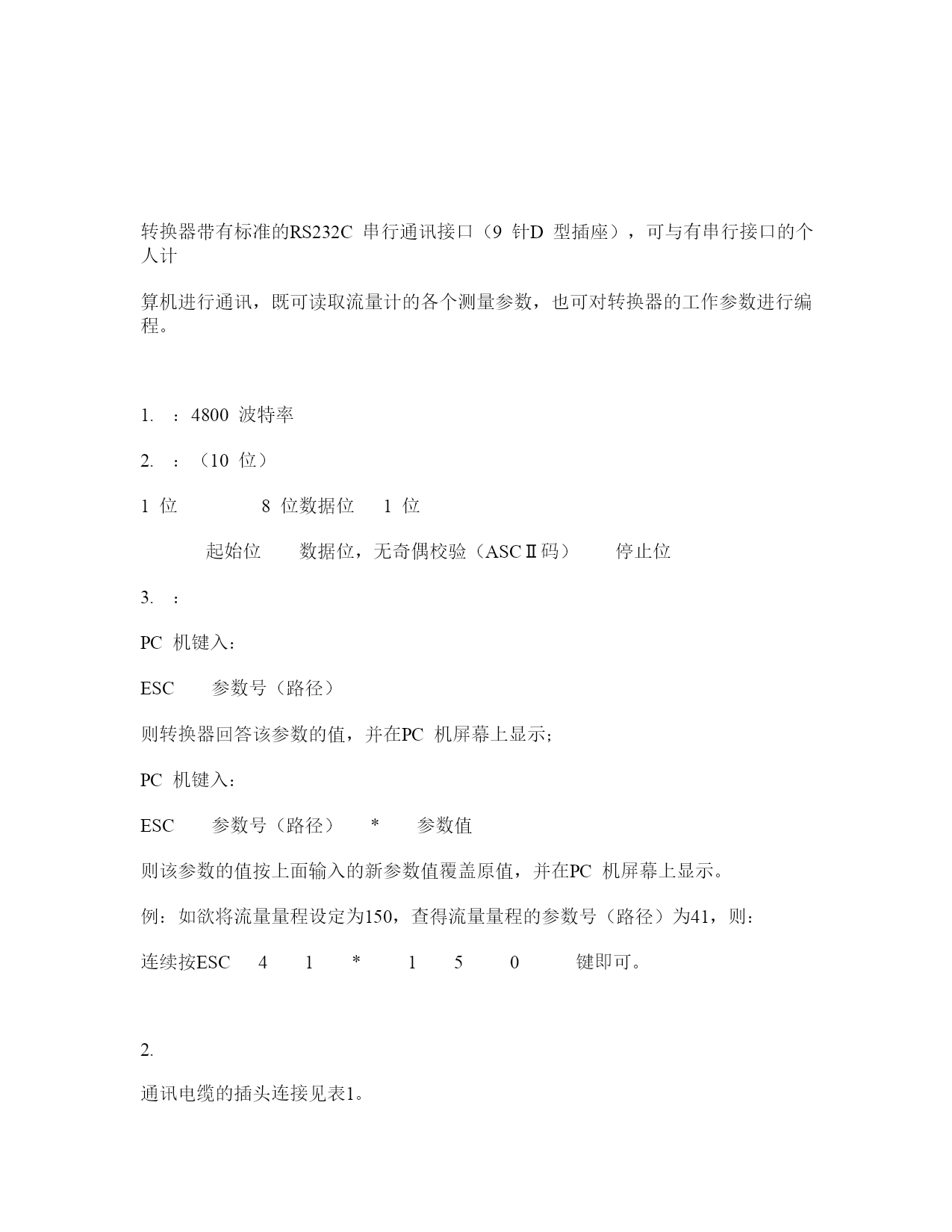

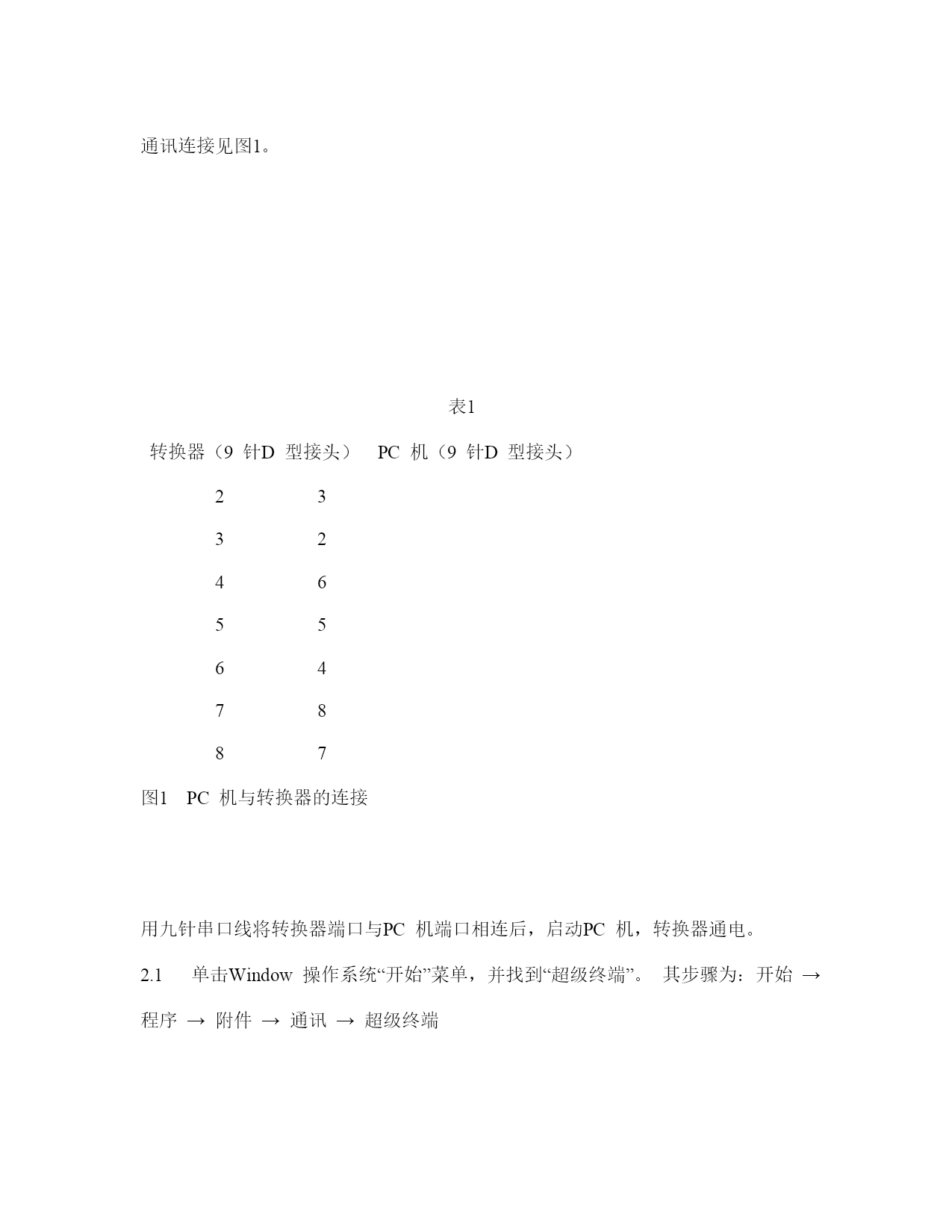

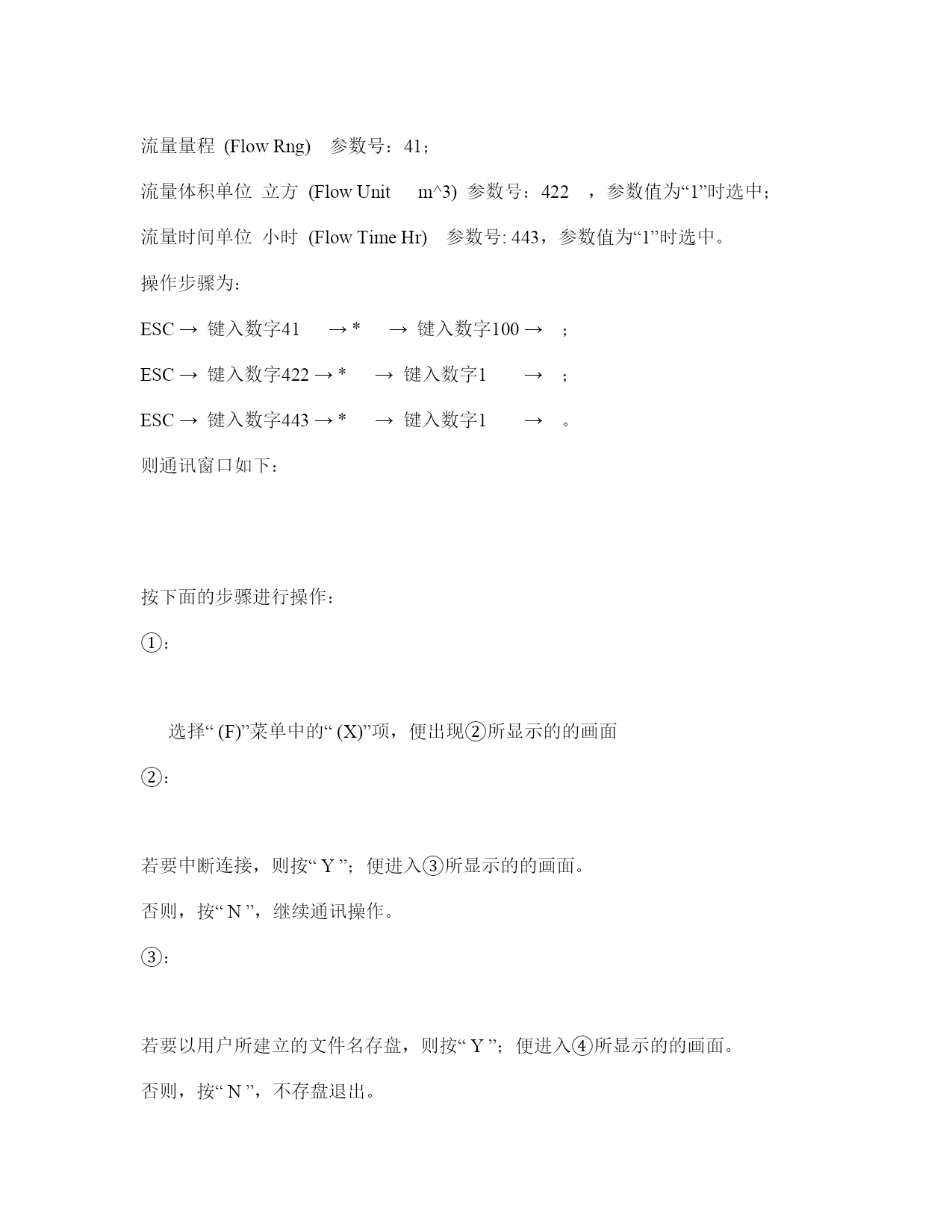

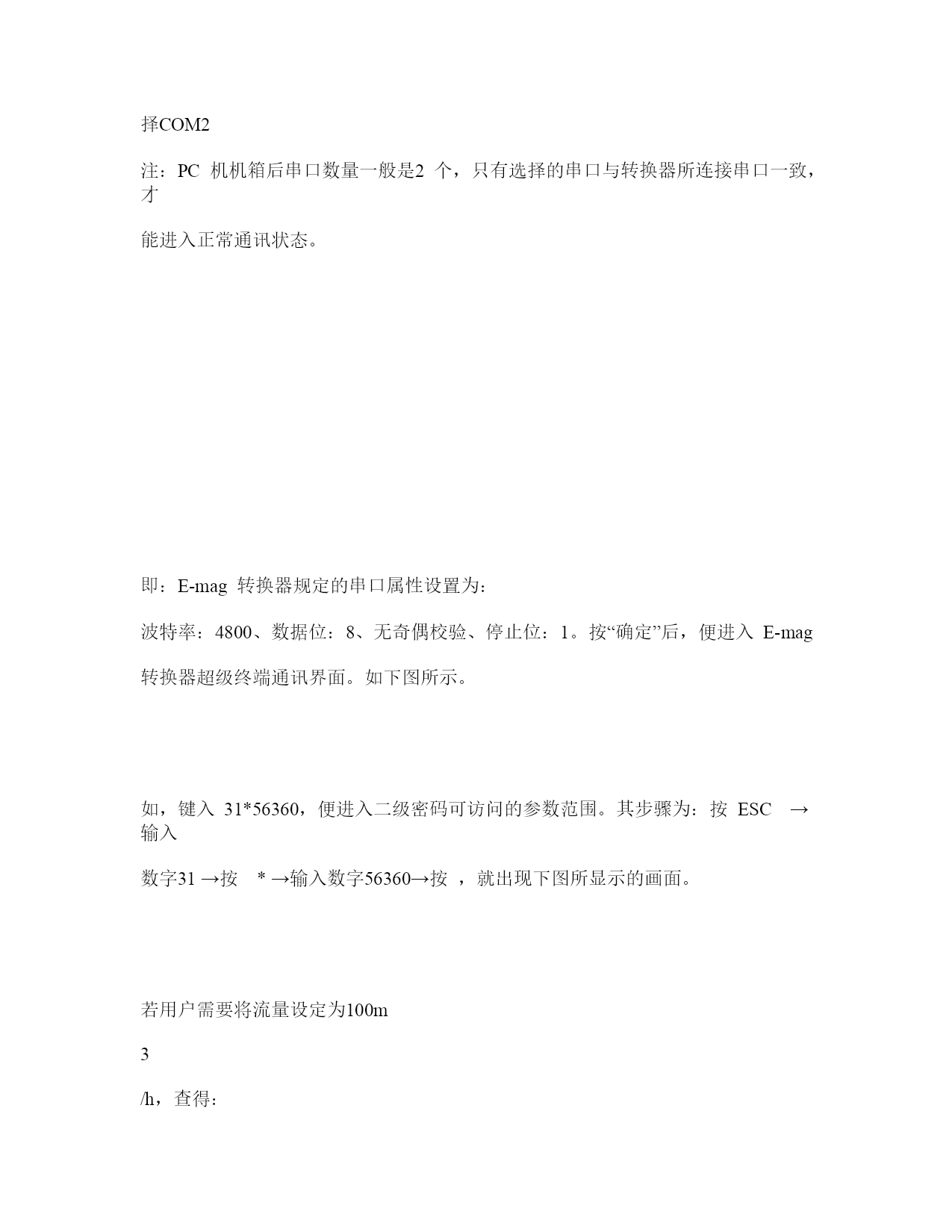

E-magE型电磁流量计数字通讯操作说明本说明叙述:E—magE型电磁流量计按照RS232通讯协议，采用WINDOWS的“超级终端”通讯软件与计算机进行通讯,读取流量计测量参数或对流量计进行编程的方法。适用于:按键型转换器采用计算机编程;磁键型、无显示型转换器的编程及在数据终端读取其参数。本说明是ABBKent-TaylorInstructionManualBook4Operation的内容编写的。我公司生产的E-magE型电磁流量计，其转换器印制板组件是从ABBKent-Taylor公司以OEM方式整套引进的。因此，包括数字通讯在内的转换器技术数据和该公司MagMasterTM型转换器相同。关于数字通讯的内容，Kent-Taylor公司在MagMasterTM的说明书《InstructionManualBook4Operation》中作了阐述。我公司可以向用户提供该文件的电子稿（AdobeAcrobat文件）“IM_MM_BK4_7.PDF”。在该文件中Kent-Taylor公司仅提供了：通过转换器的RS232接口与PC机RS232接口相连，采用通用的通讯软件（如WINDOWS的超级终端），对转换器参数进行采集和编程的方法。除此之外，没有提供其他有关数字通讯内容。如有需要，用户可在熟悉和掌握此方法之后，编写自己的通讯软件。转换器带有标准的RS232C串行通讯接口（9针D型插座），可与有串行接口的个人计算机进行通讯，既可读取流量计的各个测量参数，也可对转换器的工作参数进行编程。1.：4800波特率2.：（10位）1位8位数据位1位起始位数据位，无奇偶校验（ASCⅡ码）停止位3.：PC机键入：ESC参数号（路径）则转换器回答该参数的值，并在PC机屏幕上显示；PC机键入：ESC参数号（路径）*参数值则该参数的值按上面输入的新参数值覆盖原值，并在PC机屏幕上显示。例：如欲将流量量程设定为150，查得流量量程的参数号（路径）为41，则：连续按ESC41*150键即可。2.通讯电缆的插头连接见表1。通讯连接见图1。表1转换器（9针D型接头）PC机（9针D型接头）23324655647887图1PC机与转换器的连接用九针串口线将转换器端口与PC机端口相连后，启动PC机，转换器通电。2.1单击Window操作系统“开始”菜单，并找到“超级终端”。其步骤为：开始→程序→附件→通讯→超级终端在“连用枋觥?窗口的名称栏中填写超级终端的名字，例如：上图以“E-mag”命名，然后任意选择一个图标，单击“确定”便弹出下面所示的窗口。在“连接到”设窗口中，“国家”、“区号”都是选用默认选择，“电话号码”不填写。如果转换器与计算机的COM1端口相连接，则“连接时使用”就选择COM1，否则选择COM2注：PC机机箱后串口数量一般是2个，只有选择的串口与转换器所连接串口一致，才能进入正常通讯状态。即：E-mag转换器规定的串口属性设置为：波特率：4800、数据位：8、无奇偶校验、停止位：1。按“确定”后，便进入E-mag转换器超级终端通讯界面。如下图所示。如，键入31*56360，便进入二级密码可访问的参数范围。其步骤为：按ESC→输入数字31→按*→输入数字56360→按，就出现下图所显示的画面。若用户需要将流量设定为100m3/h，查得：流量量程(FlowRng)参数号：41；流量体积单位立方(FlowUnitm^3)参数号：422，参数值为“1”时选中；流量时间单位小时(FlowTimeHr)参数号:443，参数值为“1”时选中。操作步骤为：ESC→键入数字41→*→键入数字100→；ESC→键入数字422→*→键入数字1→；ESC→键入数字443→*→键入数字1→。则通讯窗口如下：按下面的步骤进行操作：①：选择“(F)”菜单中的“(X)”项，便出现②所显示的的画面②：若要中断连接，则按“Y”；便进入③所显示的的画面。否则，按“N”，继续通讯操作。③：若要以用户所建立的文件名存盘，则按“Y”；便进入④所显示的的画面。否则，按“N”，不存盘退出。④：选择“”，按用户所建立的文件名进行“(S)”,以后用户就可以在桌面直接点击该文件进
